一，前言

上篇，根据 render 函数，生成 vnode，主要涉及以下几点：

  • 封装 vm._render 返回虚拟节点
  • _s，_v，_c的实现

本篇，根据 vnode 虚拟节点渲染真实节点

二，根据 vnode 创建真实节点

1，前文回顾

前面，通过一系列操作，生成了render函数：html模板 -> AST语法树 -> render函数；

之后，又创建了 mountComponent方法，目标是做以下两件事，从而完成组件的挂载操作： 1，使用 render 函数 + 真实数据创建虚拟节点 vnode； 2，根据虚拟节点 vnode创建出真实节点，并将组件挂载到vm.$el上；

上一篇，已经搞好了第一件事，在mountComponent方法中，通过调用vm实例上的原型方法vm._render生成了vnode，主要思路如下：

  • vm._render方法：在Vue初始化时，通过调用renderMixin将_render扩展到Vue原型上；
  • 通过调用原型方法vm._render，执行了render函数；（render 的生成：1，拼接 code；2，with + new Function；）
  • 在render函数执行过程中，会调用_s，_v，_c方法，最终生成 vnode；
// src/lifecycle.js

export function mountComponent(vm) {
  // 调用 render 函数，内部触发_s,_v,_c...
  vm._render();
}

// src/render.js
export function renderMixin(Vue) {
  Vue.prototype._render = function () {
    const vm = this;
    let { render } = vm.$options;
    // 内部将会调用 _c ,_v ,_s 方法
    let vnode = render.call(vm);

    return vnode; // 返回虚拟节点
  }
  Vue.prototype._c = function () {/* 创建元素虚拟节点 */}
  Vue.prototype._v = function () {/* 创建文本虚拟节点 */}
  Vue.prototype._s = function () {/* JSON.stringify */}
}

这样，在mountComponent方法中通过调用vm._render方法，就得到了虚拟节点vnode；

接下来继续，根据vnode创建真实节点并完成挂载操作；

这里，就需要一个更新方法，完成将虚拟节点更新到页面上的操作；

2，vm._update 方法

// src/lifecycle.js

export function mountComponent(vm) {
  // 1，vm._render()：调用 render 方法
  // 2，vm._update(vnode)：将虚拟节点更新到页面上
  vm._update(vm._render());
}

故技重施，在Vue原型上继续扩展_update方法：

// src/lifecycle.js

export function mountComponent(vm) {
  vm._update(vm._render());
}

export function lifeCycleMixin(Vue){
  Vue.prototype._update = function (vnode) {
    console.log("_update-vnode", vnode)
  }
}

在Vue初始化时，通过调用lifeCycleMixin方法，完成_update在Vue原型上的扩展：

// src/index.js

import { initMixin } from "./init";
import { lifeCycleMixin } from "./lifecycle";
import { renderMixin } from "./render";

function Vue(options){
    this._init(options);
}

initMixin(Vue)
renderMixin(Vue)
lifeCycleMixin(Vue)	// 在 Vue 原型上扩展 _update 方法

export default Vue;

示例：

<body>
  <div id="app">
    <li>{{name}}</li>
    <li>{{age}}</li>
  </div>
  <script src="./vue.js"></script>
  <script>
    let vm = new Vue({
      el: '#app',
      data() {
        return { name:  "Brave" , age : 123}
      }
    });
  </script>
</body>

vm._render方法返回的虚拟节点vnode，将被传入vm._update中继续处理，打印日志看一下：


TODO：_update 为什么选择在 Vue 原型上进行扩展？

下一步，根据虚拟节点创建出真实节点...

vnode是一个描述了节点关系的对象

3，patch 方法

问题：如何根据虚拟节点创建出真实节点呢？

方案：递归处理vnode对象，生成真实节点；（采用先序深度遍历创建节点）

注意：由于Vue的更新机制是组件级别，所以，此处的递归理论上并不会产生性能问题；

因此，在实际开发中，合理的组件化拆分，可以有效的避免由于递归所产生的性能问题；

patch方法：将虚拟节点转化为真实节点，并插入到元素中；

patch方法所属vdom模块，创建src/vdom/patch.js

备注：后续的diff算法，也会在patch方法中进行；

// src/vdom/patch.js

/**
 * 将虚拟节点转为真实节点后插入到元素中
 * @param {*} el    当前真实元素 id#app
 * @param {*} vnode 虚拟节点
 * @returns         新的真实元素
 */
export function patch(el, vnode) {
  console.log(el, vnode)
  // 根据虚拟节点创造真实节点，替换为真实元素并返回
}

在vm._update中，调用patch方法，返回新的真实元素：


// src/lifeCycle.js#lifeCycleMixin

export function lifeCycleMixin(Vue){
  Vue.prototype._update = function (vnode) {
    const vm = this;
    // 传入当前真实元素vm.$el，虚拟节点vnode，返回新的真实元素
    vm.$el = patch(vm.$el, vnode);
  }
}

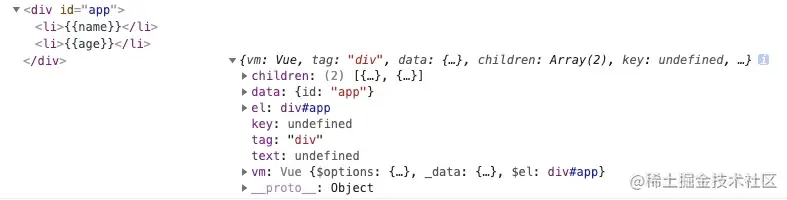

测试：

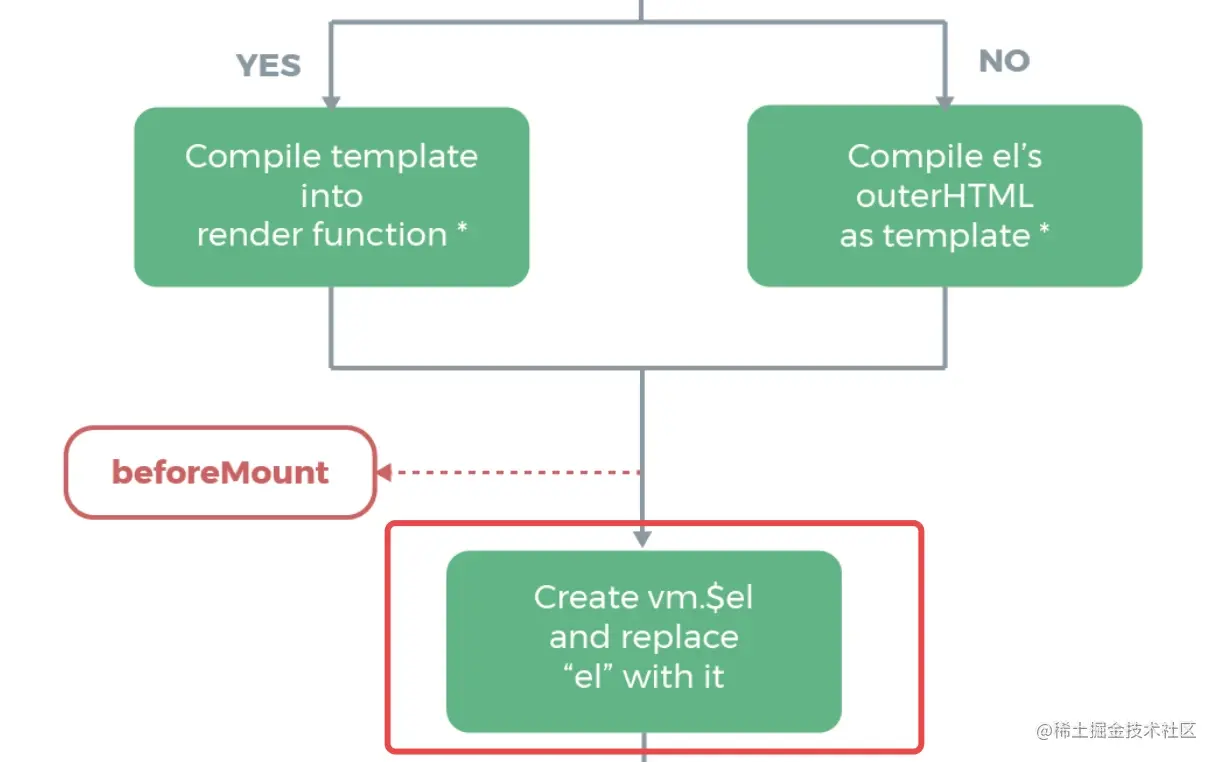

此部分，在Vue官方文档中有对应说明：


如图描述：会创建出一个新的$el，并且使用它替换掉了原来的el;

所以，还需要继续完成以下两步操作：

  1. 根据控制台输出中右侧的vnode，创建出真实节点；
  2. 使用真实节点替换掉控制台输出中左侧的老节点，即id#app；

4，createElm 根据虚拟节点创建真实节点

createElm方法：根据虚拟节点创建真实节点；

// src/vdom/patch.js

// 将虚拟节点转为真实节点后插入到元素中
export function patch(el, vnode) {

  // 1,根据虚拟节点创建真实节点
  const elm = createElm(vnode);

  // 2,使用真实节点替换老节点

  return elm;
}

在createElm方法中，递归处理vnode中的节点信息，转化为真实节点:

// src/vdom/patch.js

function createElm(vnode) {
  let el；
  let{tag, data, children, text, vm} = vnode;

  // 通过 tag 判断当前节点是元素 or 文本，判断逻辑：文本 tag 是 undefined
  if(typeof tag === 'string'){
    el = document.createElement(tag)    // 创建元素的真实节点
    // 继续处理元素的儿子：递归创建真实节点并添加到对应的父亲上
    children.forEach(child => { // 若不存在儿子，children为空数组，循环终止
      el.appendChild(createElm(child))
    });
  } else {
    el = document.createTextNode(text)  // 创建文本的真实节点
  }

  return el;
}

测试结果：


注意：当前生成的真实节点中，缺少了id#app；

5，处理 data 属性

在生成元素时，如果有data属性，需要将data设置到元素上，否则就会丢失id#app；

// src/vdom/patch.js

function createElm(vnode) {
  let{tag, data, children, text, vm} = vnode;
  if(typeof tag === 'string'){
    vnode.el = document.createElement(tag)
    // 处理 data 属性
    updateProperties(vnode.el, data)
    children.forEach(child => {
      vnode.el.appendChild(createElm(child))
    });
  } else {
    vnode.el = document.createTextNode(text)
  }
  return vnode.el;
}

// 循环 data 添加到 el 的属性上
function updateProperties(el, props = {} ) {
  // todo 当前实现没有考虑样式属性
  for(let key in props){
    el.setAttribute(key, props[key])
  }
}

测试结果：


至此，完成了对虚拟节点的递归处理，创建出了真实节点；

下一步，使用真实节点替换原始节点；

三，结尾

本篇，根据 vnode 虚拟节点创建真实节点，主要涉及以下几点：

  • vnode 渲染真实节点的步骤
  • Vue 原型方法 _update 的扩展
  • patch 方法中的两个步骤：1，创建真实节点；2，替换掉老节点
  • createElm实现：根据虚拟节点创建真实节点

下一篇，使用真实节点替换原始节点

更新记录

  • 20230130：调整了部分内容描述和措辞，添加了必要的代码注释和备注，调整了文章格式；
