鸿蒙应用开发 | 6大布局之 线性布局(DirectionalLayout)！

沉默的闪客
797 阅读4分钟

​大家好，我是 码工，一个有十年工作经验的码农，一心追求技术。

说起来鸿蒙的页面布局，做过Android的估计会比较好理解，鸿蒙的布局和Android很类似，类似只是文件格式，里面的组件和属性是不一样的。

就和小程序和Vue一样，做过一个会对另一个好上手。

在这里说一下 学习鸿蒙开发 很轻松，目前也是一个很好的机遇。

讲鸿蒙的6大页面布局之前，我们先说一下鸿蒙的 组件分类。

1,

**

根据组件的功能，可以将组件分为布局类、显示类、交互类三类：

**

组件类别

组件名称

功能描述

布局类

PositionLayout、DirectionalLayout、StackLayout、DependentLayout、TableLayout、AdaptiveBoxLayout

提供了不同布局规范的组件容器，例如以单一方向排列的DirectionalLayout、以相对位置排列的DependentLayout、以确切位置排列的PositionLayout等。

显示类

Text、Image、Clock、TickTimer、ProgressBar

提供了单纯的内容显示，例如用于文本显示的Text，用于图像显示的Image等。

交互类

TextField、Button、Checkbox、RadioButton/RadioContainer、Switch、ToggleButton、Slider、Rating、ScrollView、TabList、ListContainer、PageSlider、PageFlipper、PageSliderIndicator、Picker、TimePicker、DatePicker、SurfaceProvider、ComponentProvider

提供了具体场景下与用户交互响应的功能，例如Button提供了点击响应功能，Slider提供了进度选择功能等。

框架提供的组件使应用界面开发更加便利。

其实我们开发的鸿蒙 app就是这些组件，一层一层的包括和多个组件组合起来的界面。

比如你要显示一段文字，就可以使用Text来显示，当让需要有布局来包括起来，所以在之前需要讲一下布局页面。

2,

**

鸿蒙6大布局 之

DirectionalLayout

**

上面的组件分类中布局类就是我们要说的布局。

今天就说说 线性布局

DirectionalLayout ，主要说一下 ：1，布局属性 2，排列方式 3，对其方式 4，权重的使用

简介：

DirectionalLayout是鸿蒙开发中Java UI的一种重要组件布局，在创建的项目工程默认主入口的布局 就是这种布局格式。

用于将一组组件(Component)按照水平或者垂直方向排布，能够方便地对齐布局内的组件。

简单理解就是流线型布局，从上到下依次排列显示。

该布局和其他布局的组合，可以实现更加丰富的布局方式。

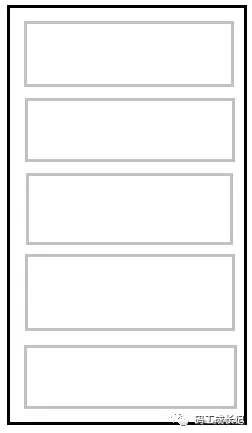

来个图 更直观：

图片​

支持的XML属性

DirectionalLayout的共有XML属性继承自：Component

（Component是所有view继承的组件父类，此处后面单独讲解）

DirectionalLayout的自有XML属性见下表：

属性名称

中文描述

取值

取值说明

使用案例

alignment

对齐方式

left

表示左对齐。

可以设置取值项如表中所列，也可以使用“|”进行多项组合。

ohos:alignment="top|left"

ohos:alignment="left"

top

表示顶部对齐。

right

表示右对齐。

bottom

表示底部对齐。

horizontal_center

表示水平居中对齐。

vertical_center

表示垂直居中对齐。

center

表示居中对齐。

start

表示靠起始端对齐。

end

表示靠结束端对齐。

orientation

子布局排列方向

horizontal

表示水平方向布局。

ohos:orientation="horizontal"

vertical

表示垂直方向布局。

ohos:orientation="vertical"

total_weight

所有子视图的权重之和

float类型

可以直接设置浮点数值，也可以引用float浮点数资源。

ohos:total_weight="2.5"

ohos:total_weight="$float:total_weight"

DirectionalLayout所包含组件可支持的XML属性见下表：

属性名称

中文描述

取值

取值说明

使用案例

layout_alignment

对齐方式

left

表示左对齐。

可以设置取值项如表中所列，也可以使用“|”进行多项组合。

ohos:layout_alignment="top"

ohos:layout_alignment="top|left"

top

表示顶部对齐。

right

表示右对齐。

bottom

表示底部对齐。

horizontal_center

表示水平居中对齐。

vertical_center

表示垂直居中对齐。

center

表示居中对齐。

weight

比重

float类型

可以直接设置浮点数值，也可以引用float浮点数资源。

ohos:weight="1"

ohos:weight="$float:weight"

上面的表格 来源于鸿蒙官网api，作为开发者，查看官网api是必备的。

排列方式

DirectionalLayout的排列方向有两种 ：（orientation）分为水平（horizontal）或者垂直（vertical）方向。

使用orientation设置布局内组件的排列方式，默认为垂直排列。
下面来分别说一下 每一中的使用和效果。

第一种：垂直排列

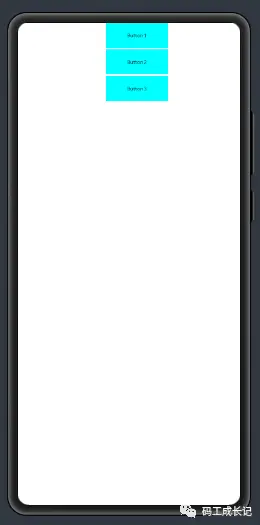

垂直方向排列三个按钮，效果如下：

图片​

布局代码如下：​​​​​​

<?xml version="1.0" encoding="utf-8"?>
<DirectionalLayout
    xmlns:ohos="http://schemas.huawei.com/res/ohos"
    ohos:width="match_parent"
    ohos:height="match_content"
    ohos:alignment="center"
    ohos:orientation="vertical">
    <Button
        ohos:width="100vp"
        ohos:height="40vp"
        ohos:bottom_margin="3vp"
        ohos:left_margin="13vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:text="Button 1"/>
    <Button
        ohos:width="100vp"
        ohos:height="40vp"
        ohos:bottom_margin="3vp"
        ohos:left_margin="13vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:text="Button 2"/>
    <Button
        ohos:width="100vp"
        ohos:height="40vp"
        ohos:bottom_margin="3vp"
        ohos:left_margin="13vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:text="Button 3"/>
</DirectionalLayout>

按钮背景配置文件：

color_cyan_element.xml

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
    ohos:shape="rectangle">
    <solid
        ohos:color="#00FFFD"/>
</shape>

另一种：水平排列

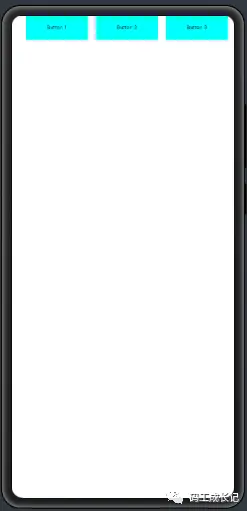

水平方向排列三个按钮，效果如下：

图片​

布局代码如下：​​​​​​

<?xml version="1.0" encoding="utf-8"?>
<DirectionalLayout
    xmlns:ohos="http://schemas.huawei.com/res/ohos"
    ohos:width="match_parent"
    ohos:height="match_content"
    ohos:alignment="center"
    ohos:orientation="horizontal">
    <Button
        ohos:width="100vp"
        ohos:height="40vp"
        ohos:bottom_margin="3vp"
        ohos:left_margin="13vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:text="Button 1"/>
    <Button
        ohos:width="100vp"
        ohos:height="40vp"
        ohos:bottom_margin="3vp"
        ohos:left_margin="13vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:text="Button 2"/>
    <Button
        ohos:width="100vp"
        ohos:height="40vp"
        ohos:bottom_margin="3vp"
        ohos:left_margin="13vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:text="Button 3"/>
</DirectionalLayout>

按钮背景配置文件：

color_cyan_element.xml 该文件在项目 resources/base/graphic 目录下。
​​​​

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
    ohos:shape="rectangle">
    <solid
        ohos:color="#00FFFD"/>
</shape>

对齐方式

DirectionalLayout中的组件使用layout_alignment控制自身在布局中的对齐方式，当对齐方式与 排列方式 方向一致时，对齐方式不会生效，如设置了水平方向的排列方式，则左对齐、右对齐将不会生效。

三种对齐方式的示例代码：

<?xml version="1.0" encoding="utf-8"?>
<DirectionalLayout
xmlns:ohos="http://schemas.huawei.com/res/ohos"
    ohos:width="match_parent"
    ohos:height="60vp">

<Button

        ohos:width="50vp"
        ohos:height="20vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:layout_alignment="left" // 左对齐
        ohos:text="Button 1"/>

<Button
        ohos:width="50vp"
        ohos:height="20vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:layout_alignment="horizontal_center" // 居中对齐
        ohos:text="Button 2"/>

<Button
        ohos:width="50vp"
        ohos:height="20vp"
        ohos:background_element="$graphic:color_cyan_element"
        ohos:layout_alignment="right" // 右对其
        ohos:text="Button 3"/>

</DirectionalLayout>

color_cyan_element.xml：该文件在项目 resources/base/graphic 目录下。

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
    ohos:shape="rectangle">

<solid
ohos:color="#00FFFD"/>
</shape>

权重

权重（weight）就是按比例来分配组件占用父组件的大小，在水平布局下计算公式为：

父布局可分配宽度=父布局宽度-所有子组件width之和；

组件宽度=组件weight/所有组件weight之和*父布局可分配宽度；

实际使用过程中，建议使用width=0来按比例分配父布局的宽度，1:1:1效果如下：

图片​

<?xml version="1.0" encoding="utf-8"?>

<DirectionalLayout

    xmlns:ohos="http://schemas.huawei.com/res/ohos"

    ohos:width="match_parent"

    ohos:height="match_content"

    ohos:orientation="horizontal">

<Button

        ohos:width="0vp"

        ohos:height="20vp"

        ohos:weight="1" // 设置权重

        ohos:background_element="$graphic:color_cyan_element"

        ohos:text="Button 1"/>

<Button

        ohos:width="0vp"

        ohos:height="20vp"

        ohos:weight="1" // 设置权重

        ohos:background_element="$graphic:color_gray_element"

        ohos:text="Button 2"/>

<Button

        ohos:width="0vp"

        ohos:height="20vp"

        ohos:weight="1" // 设置权重

        ohos:background_element="$graphic:color_cyan_element"

        ohos:text="Button 3"/>

</DirectionalLayout>

按钮背景配置文件 color_cyan_element.xml：该文件在项目 resources/base/graphic 目录下。

<?xml version="1.0" encoding="utf-8"?>

<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"

    ohos:shape="rectangle">

<solid

        ohos:color="#00FFFD"/>

</shape>

color_gray_element.xml：
​​​​​​

<?xml version="1.0" encoding="utf-8"?>

<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"

    ohos:shape="rectangle">

<solid

        ohos:color="#878787"/>

</shape>

关注公众号【程序员漫话编程】，后台回复【鸿蒙】，即可获取上千鸿蒙开源组件~

原创不易，有用就关注一下。要是帮到了你 就给个三连吧，多谢支持。

觉得不错的小伙伴，记得帮我 点个赞和关注哟，笔芯笔芯~**

作者：码工

有问题请留言或者私信，可以 微信搜索：程序员漫话编程，关注公众号获得更多免费学习资料。

​
