边框宽度

组合写法：

border-image: url("images/border.jpg") 167/20px round;

拆分写法：

border-image-source: url("images/border.jpg");
border-image-slice: 167;
border-image-width: 20px;
border-image-repeat: round;

解释：

边框图片资源地址
裁剪尺寸（上右下左）单位默认px，可使用百分百。
边框图片的宽度，默认边框的宽度。

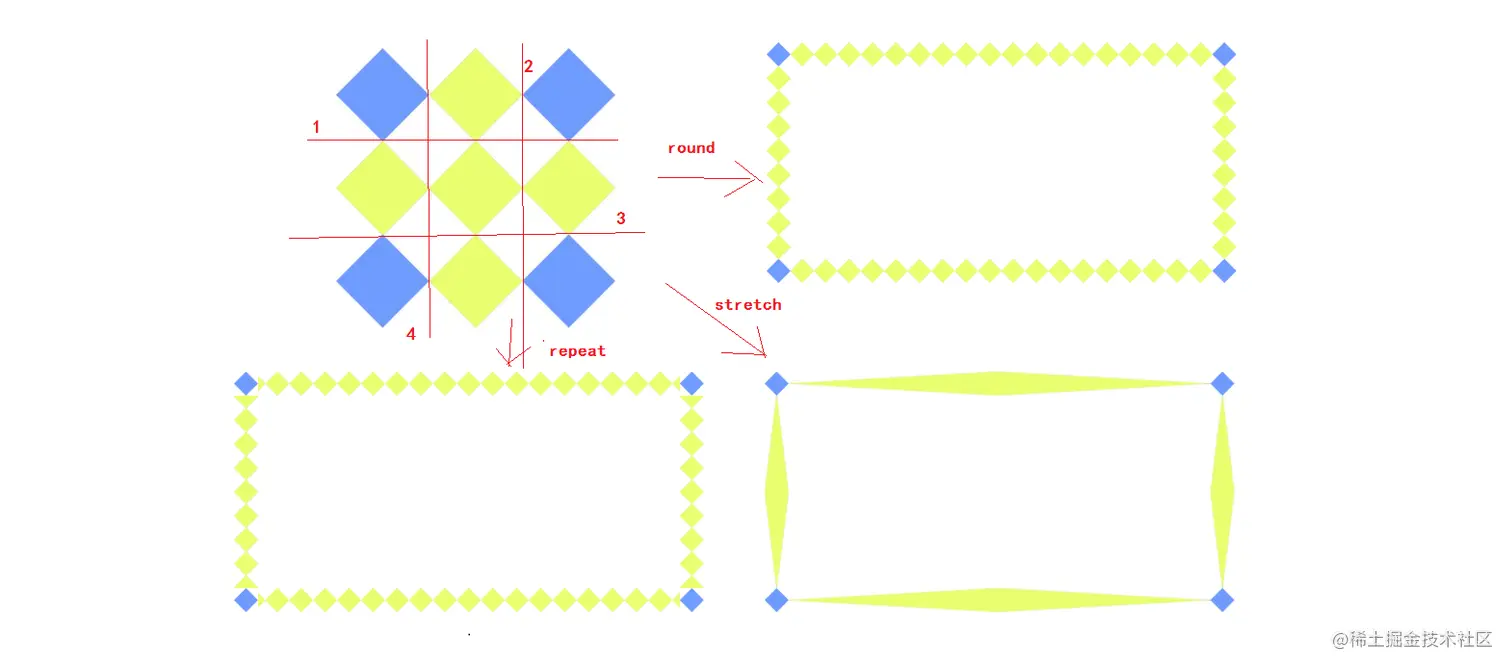

平铺方式：
- stretch 拉伸（默认）
- repeat 平铺，从边框的中心向两侧开始平铺，会出现不完整的图片。
- round 环绕，是完整的使用切割后的图片进行平铺。

div {
    width: 400px;
    height: 300px;
    border: 15px solid pink;
    border-image-source: url(images/border.png);
    /* 不要跟单位 */
    border-image-slice: 30 30 30 30;
    /* border-image-slice: 30; */
    /* 这个属性默认的是 border的宽度 但是 有区别，  这个是 边框图片的宽度 不会挤压文字 */
    border-image-width: 30px;
    border-image-repeat: round;

}

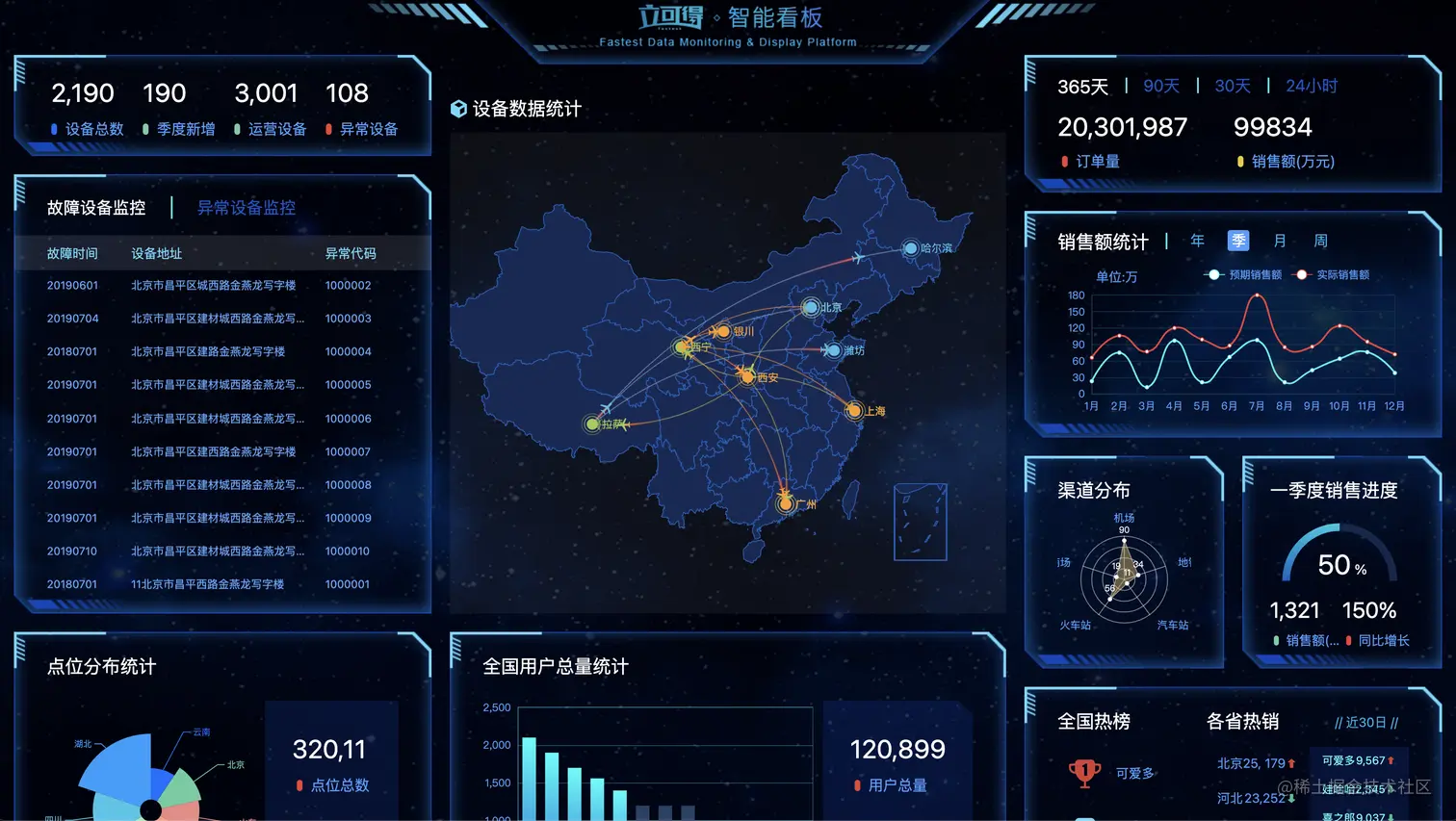

数据可视化项目

截屏2021-06-19 下午8.28.59.png

REM适配

设计稿是1920px
PC端适配：宽度在 1024~1920之间页面元素宽高自适应
1. flexible.js 把屏幕分为 24 等份
2. cssrem 插件的基准值是 80px

  插件-配置按钮---配置扩展设置--Root Font Size 里面设置。

  但是别忘记重启vscode软件保证生效
3. 要把屏幕宽度约束在1024~1920之间有适配，实现代码：

// 实现rem适配
@media screen and (max-width: 1024px) {
     html {
         font-size: 42.66px !important;
     }
 }

 @media screen and (min-width: 1920px) {
     html {
         font-size: 80px !important;
     }
 }

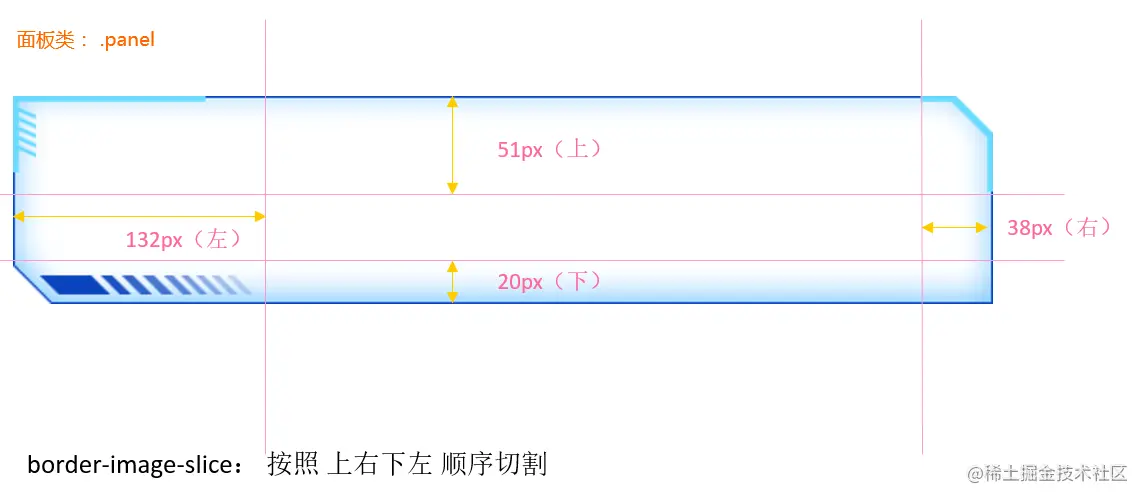

公共面板

在公共面板里面再放个盒子容器，用来放内容 .inner{ padding: 24px 36px;}
其实可以单独设置border-width和border-image-width，因为内容区域只会挨着border

/* 公共面板样式  */
.panel {
    position: relative;
    border-style: solid;
    // border-image-width默认是border-width的值
    // border-width:51px 38px 20px 132px;
    border-width: .6375rem .475rem .25rem 1.65rem;
    border-image-source: url(../images/border.png);
    border-image-slice: 51 38 20 132;
    margin-bottom: .25rem;
}
.inner {
    position: absolute;
    // 为了让 子盒子 能够 压住父盒子的 边框
    top: -0.6375rem;// -51px
    left: -1.65rem; // -132px
    right: -0.475rem;// -38px
    bottom: -0.25rem;// -20px

    padding: .3rem .45rem;

}
.panel h3 {
  font-size: 0.25rem;
  color: #fff;
  font-weight: 400;
}

通过类名调用字体图标

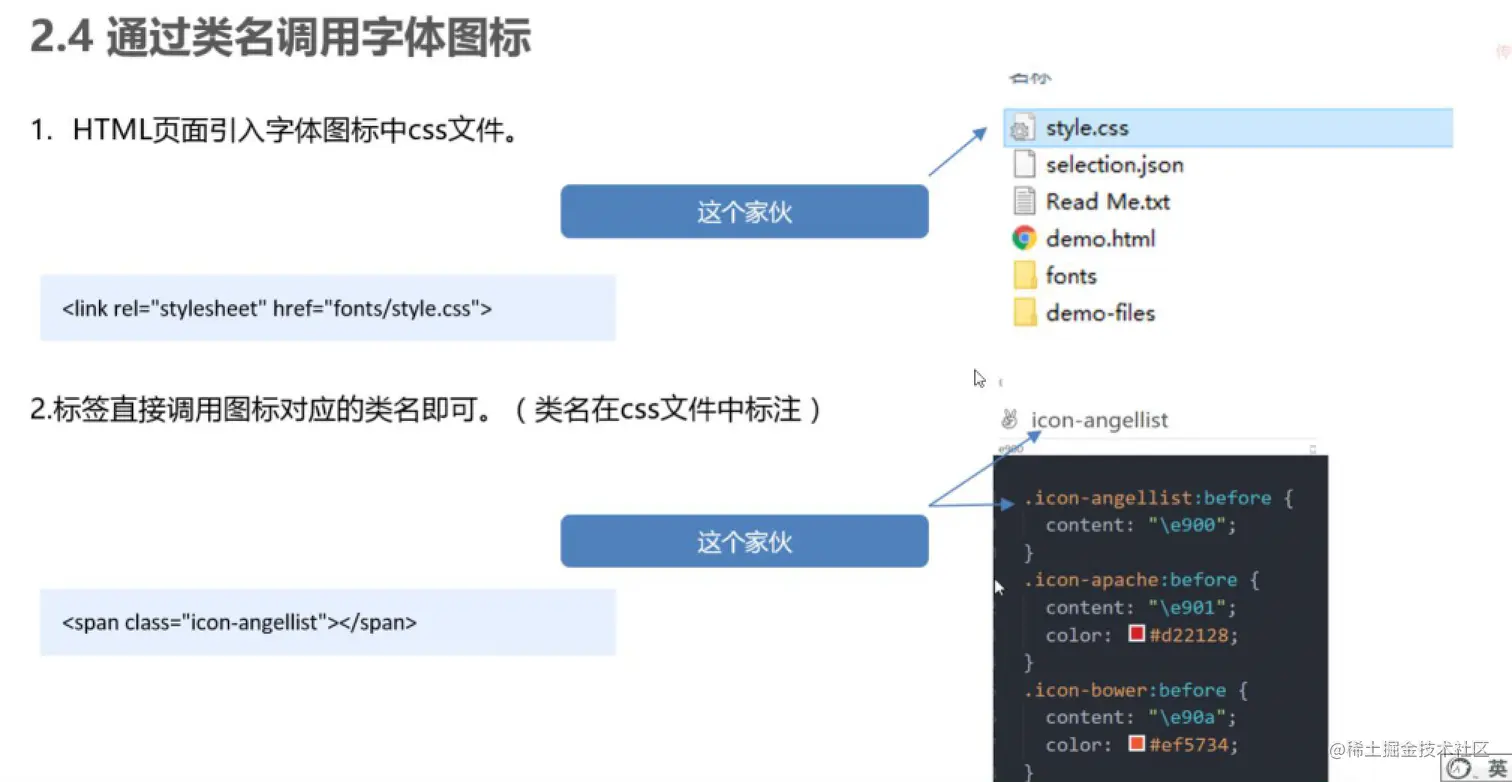

截屏2021-06-18 上午11.06.19.png

如果demo文件没有，有icomoon.svg文件，也可以进入 icomoon.io/app/#/selec… 网站，上传该文件即可查看图标预览

    // 先引用
    <link rel="stylesheet" href="fonts/icomoon.css" />
    // 再添加类名
    <i class="icon-dot" style="color: #6acca3"></i>

点位区域-饼图

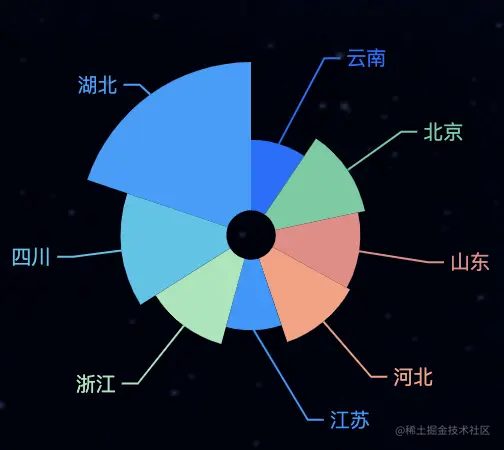

截屏2021-06-19 下午8.25.58.png

ECharts图表实现步骤：

从官方示例中找到类似图表，适当修改，引入到HTML页面中。
按照产品需求，来定制图表。

1. HTML引入图表

// 点位分布统计模块
(function() {
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".pie"));
  // 2. 指定配置项和数据
  var option = {
    tooltip: {
      trigger: "item",
      formatter: "{a} <br/>{b} : {c} ({d}%)"
    },

    series: [
      {
        name: "面积模式",
        type: "pie",
        radius: [30, 110],
        center: ["75%", "50%"],
        roseType: "area",
        data: [
          { value: 10, name: "rose1" },
          { value: 5, name: "rose2" },
          { value: 15, name: "rose3" },
          { value: 25, name: "rose4" },
          { value: 20, name: "rose5" },
          { value: 35, name: "rose6" },
          { value: 30, name: "rose7" },
          { value: 40, name: "rose8" }
        ]
      }
    ]
  };

  // 3. 配置项和数据给我们的实例化对象
  myChart.setOption(option);
})();

第一步：参考官方例子，熟悉里面参数具体含义

option = {
    // 提示框组件
    tooltip: {
      // trigger 触发方式。  非轴图形，使用item的意思是放到数据对应图形上触发提示
      trigger: 'item',
      // 格式化提示内容：
      // a 代表series系列图表名称
      // b 代表series数据名称 data 里面的name
      // c 代表series数据值 data 里面的value
      // d代表  当前数据/总数据的比例
      formatter: "{a} <br/>{b} : {c} ({d}%)"
    },
    // 控制图表
    series: [
      {
        // 图表名称
        name: '点位统计',
        // 图表类型
        type: 'pie',
        // 南丁格尔玫瑰图 有两个圆  内圆半径10%  外圆半径70%
        // 饼形图半径。 可以是像素。也可以是百分比（ 基于DOM容器大小）第一项是内半径，第二项是外半径（通过它可以实现饼形图大小）
        radius: ['10%', '70%'],
        // 图表中心位置 left 50%  top 50%  距离图表DOM容器
        center: ['50%', '50%'],
        // radius 半径模式，另外一种是 area 面积模式
        roseType: 'radius',
        // 数据集 value 数据的值 name 数据的名称
        data: [
                {value:10, name:'rose1'},
                {value:5, name:'rose2'},
                {value:15, name:'rose3'},
                {value:25, name:'rose4'},
                {value:20, name:'rose5'},
                {value:35, name:'rose6'},
                {value:30, name:'rose7'},
                {value:40, name:'rose8'}
            ]
        }
    ]
};

第二步：按照需求定制

需求1：颜色设置（tooltip对象）

color: ['#006cff', '#60cda0', '#ed8884', '#ff9f7f', '#0096ff', '#9fe6b8', '#32c5e9', '#1d9dff'],

需求2：修改饼形图大小与位置 ( series对象)

// 修改饼形图大小
// 如果radius是百分比则必须加引号
radius: ['10%', '70%'],
// 在盒子中的位置水平居中，垂直居中
center: ["50%", "50%"],

需求3：把饼形图的显示模式改为半径模式

 roseType: "radius",

需求4：数据使用更换（series对象里面 data对象）

          { value: 20, name: '云南' },
          { value: 26, name: '北京' },
          { value: 24, name: '山东' },
          { value: 25, name: '河北' },
          { value: 20, name: '江苏' },
          { value: 25, name: '浙江' },
          { value: 30, name: '四川' },
          { value: 42, name: '湖北' }

需求5：字体略小些 10 px ( series对象里面设置 )

饼图图形上的文本标签可以控制饼形图的文字的一些样式。 label 对象设置

        // 文本标签控制饼形图文字的相关样式， 注意它是一个对象
        label: {
          fontSize: 10
        },

需求6：防止缩放的时候，引导线过长。引导线略短些 (series对象里面的 labelLine 对象设置 )
- 连接图表 6 px
- 连接文字 8 px

        // 引导线调整
        labelLine: {
          // 连接扇形图线长
          length: 6,
          // 连接文字线长
          length2: 8
        }
      }
    ],

需求7：浏览器缩放的时候，图表跟着自动适配。

// 监听浏览器缩放，图表对象调用缩放resize函数
window.addEventListener("resize", function() {
    myChart.resize();
  });

点位统计完整JavaScript代码：

// 点位分布统计模块
(function() {
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".pie"));
  // 2. 指定配置项和数据
  var option = {
    tooltip: {
      trigger: "item",
      formatter: "{a} <br/>{b} : {c} ({d}%)"
    },
    // 注意颜色写的位置
    color: [
      "#006cff",
      "#60cda0",
      "#ed8884",
      "#ff9f7f",
      "#0096ff",
      "#9fe6b8",
      "#32c5e9",
      "#1d9dff"
    ],
    series: [
      {
        name: "点位统计",
        type: "pie",
        // 如果radius是百分比则必须加引号
        radius: ["10%", "70%"],
        center: ["50%", "50%"],
        roseType: "radius",
        data: [
          { value: 20, name: "云南" },
          { value: 26, name: "北京" },
          { value: 24, name: "山东" },
          { value: 25, name: "河北" },
          { value: 20, name: "江苏" },
          { value: 25, name: "浙江" },
          { value: 30, name: "四川" },
          { value: 42, name: "湖北" }
        ],
        // 修饰饼形图文字相关的样式 label对象
        label: {
          fontSize: 10
        },
        // 修饰引导线样式
        labelLine: {
          // 连接到图形的线长度
          length: 6,
          // 连接到文字的线长度
          length2: 8
        }
      }
    ]
  };

  // 3. 配置项和数据给我们的实例化对象
  myChart.setOption(option);
  // 4. 当我们浏览器缩放的时候，图表也等比例缩放
  window.addEventListener("resize", function() {
    // 让我们的图表调用 resize这个方法
    myChart.resize();
  });
})();

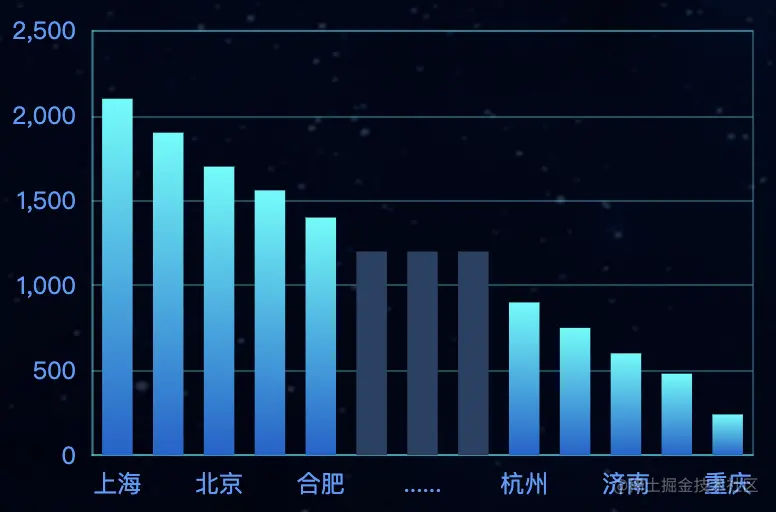

用户统计 (users) -柱状图

截屏2021-06-19 下午8.26.05.png

实现步骤：

从官方示例中找到最接近项目需求的例子，适当修改, 引入到HTML页面中
按照产品需求，来定制图表。

第一步：参考官方示例 + 分析

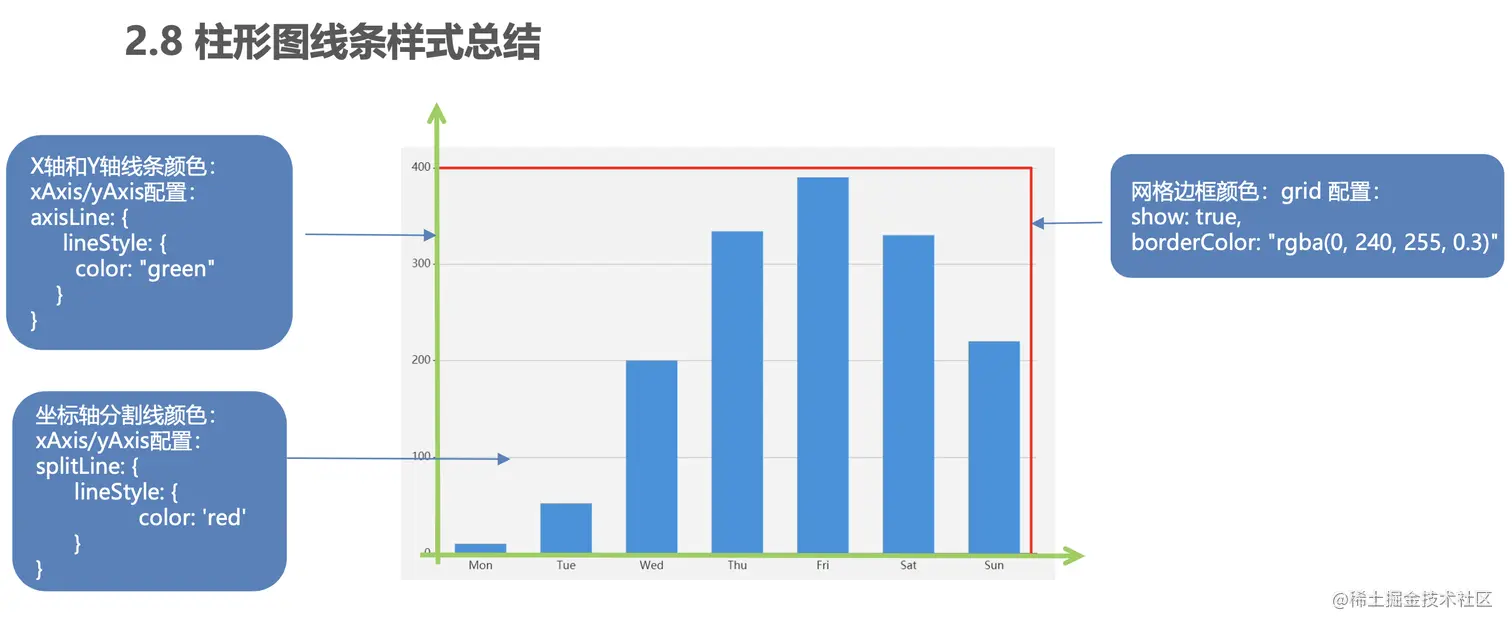

截屏2021-06-18 下午4.47.42.png

(function () {
// 1. 实例化对象
var myChart = echarts.init(document.querySelector(".bar"));
// 2. 指定配置和数据
var option = {
    // 工具提示
    tooltip: {
      // 触发类型  经过轴触发axis  经过轴触发item
      trigger: 'axis',
      // 轴触发提示才有效
      axisPointer: {
        // 默认为直线，可选为：'line' 线效果 | 'shadow' 阴影效果
        type: 'shadow'
      }
    },
    // 图表边界控制
    grid: {
      // 距离 上右下左 的距离
      left: '3%',
      right: '4%',
      bottom: '3%',
      // 是否包含文本
      containLabel: true
    },
    // 控制x轴
    xAxis: [
      {
        // 使用类目，必须有data属性
        type: 'category',
        // 使用 data 中的数据设为刻度文字
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
        // 刻度设置
        axisTick: {
          // true意思：图形在刻度中间
          // false意思：图形在刻度之间
          // 图形在刻度的中间
          alignWithLabel: false，
          // 不显示刻度
          show:false
        }
      }
    ],
    // 控制y轴
    yAxis: [
      {
        // 使用数据的值设为刻度文字
        type: 'value'
      }
    ],
    // 控制x轴
    series: [
      {
        // 图表数据名称
        name: '用户统计',
        // 图表类型
        type: 'bar',
        // 柱子宽度
        barWidth: '60%',
        // 数据
        data: [10, 52, 200, 334, 390, 330, 220]
      }
    ]
  };

  // 3. 把配置给实例对象
  myChart.setOption(option);
})();

第二步：按照需求修改

需求1：修改柱子的颜色

// 修改线性渐变色方式 1
color: new echarts.graphic.LinearGradient(
     // (x1,y2) 点到点 (x2,y2) 之间进行渐变
     0, 0, 0, 1,
     [
          { offset: 0, color: '#00fffb' }, // 0 起始颜色
          { offset: 1, color: '#0061ce' }  // 1 结束颜色
    ]
 ),
// 修改线性渐变色方式 2
color: {
    type: 'linear',
    x: 0,
    y: 0,
    x2: 0,
    y2: 1,
    colorStops: [{
        offset: 0, color: 'red' // 0% 处的颜色
    }, {
        offset: 1, color: 'blue' // 100% 处的颜色
    }],
    globalCoord: false // 缺省为 false
},

需求2：提示框组件放到柱子上触发，没有阴影等效果

//提示框组件
tooltip: {
    trigger: 'item',
   // axisPointer: {            // 坐标轴指示器，坐标轴触发有效  这个模块我们此时不需要删掉即可
       // type: 'shadow'        // 默认为直线，可选为：'line' | 'shadow'
   // }
},

需求3：修改柱形图表大小，以及相关网格。
- 饼形图修改图表大小是通过 series 对象里面的 radius
- 柱形图修改图标大小是通过 series 对象里面的 grid 对象 left right 等
- 显示网格 show: true，网格颜色是 borderColor

// 直角坐标系内绘图网格（区域）
grid: {
   top: '3%',
   right: '3%',
   bottom: '3%',
   left: '0%',
   //  图表位置紧贴画布边缘是否显示刻度以及label文字 防止坐标轴标签溢出跟grid 区域有关系
   containLabel: true,
   // 是否显示直角坐标系网格
   show: true,
   //grid 四条边框的颜色
   borderColor: 'rgba(0, 240, 255, 0.3)'
},

需求4： X 轴调整
- 柱子在刻度之间
- 剔除刻度不显示
- 刻度标签文字颜色 #4c9bfd 通过 axisLabel 对象设置
- 修改x轴线的颜色 axisLine 里面的 lineStyle

    // 控制x轴
    xAxis: [
      {
        // 使用类目，必须有data属性
        type: 'category',
        // 使用 data 中的数据设为刻度文字
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
        // 刻度设置
        axisTick: {
           // true意思：图形和刻度居中中间
           // false意思：图形在刻度之间
           alignWithLabel: false,
           // 不显示刻度
           show: false
        },
        // x坐标轴文字标签样式设置
        axisLabel: {
          color: '#4c9bfd'
       },
       // x坐标轴颜色设置
       axisLine:{
          lineStyle:{
              color:'rgba(0, 240, 255, 0.3)',
              // width:8,  x轴线的粗细
              // opcity: 0,   如果不想显示x轴线 则改为 0
             }
        }
      }

需求5： Y 轴调整
- 剔除刻度不显示
- Y轴文字颜色 #4c9bfd 通过 axisLabel 对象设置
- Y轴分割线颜色 splitLine 对象里面 lineStyle 对象设置

    // 控制y轴
    yAxis: [
      {
        // 使用类目，必须有data属性
        type: 'category',
        // 使用 data 中的数据设为刻度文字
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
        // 刻度设置
        axisTick: {
           // 不显示刻度
           show: false
        },
        // y坐标轴文字标签样式设置
        axisLabel: {
          color: '#4c9bfd'
       },
       // y坐标轴颜色设置
        axisLine:{
          lineStyle:{
               color:'rgba(0, 240, 255, 0.3)',
              // width:8,  x轴线的粗细
              // opcity: 0,   如果不想显示x轴线 则改为 0
             }
        },
        // y轴 分割线的样式
         splitLine: {
            lineStyle: {
                color: 'rgba(0, 240, 255, 0.3)'
            }
         }
    ],

需求6：调整数据，与省略图形定制

// series
data: [2100,1900,1700,1560,1400,1200,1200,1200,900,750,600,480,240]

// xAxis
data: ['上海', '广州', '北京', '深圳', '合肥', '', '......', '', '杭州', '厦门', '济南', '成都', '重庆']

柱形图-单独修改其中某个柱形样式

核心原理:series 对象里面的data数组,里面的每一个数据影响每一个柱形。

重要的是，data数组里面除了直接写数字，还可以是对象。直接把data里面对应的数据修改为需求配置的对象即可。

省略图形

经过图形才显示提示，且省略的柱子不需要提示
图形单独设置颜色

// 中间省略的数据  准备三项
var item = {
    name:'',
    value: 1200,
    // 柱子颜色
    itemStyle: {
      color: '#254065'
    },
     // 鼠标经过柱子颜色
    emphasis: {
      itemStyle: {
        color: '#254065'
      }
    },
    // 工具提示隐藏
    tooltip: {
      extraCssText: 'opacity:0'
    },
  }

// series配置data选项在中使用
data: [2100,1900,1700,1560,1400,item,item,item,900,750,600,480,240],

  // 4. 当我们浏览器缩放的时候，图表也等比例缩放
  window.addEventListener("resize", function() {
    // 让我们的图表调用 resize这个方法
    myChart.resize();
  });

销售统计( sales )-线形图

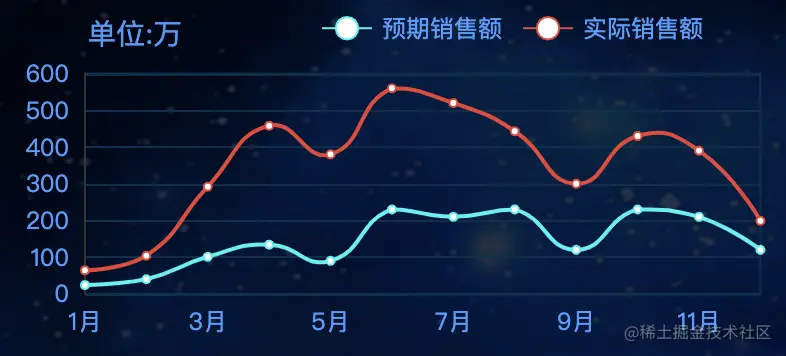

截屏2021-06-19 下午8.26.16.png

实现步骤：

寻找官方的类似示例，给予分析, 引入到HTML页面中
按照需求来定制它。

第一步：寻找官方的类似示例，给予分析。

官方参考示例：www.echartsjs.com/examples/zh…

// 销售统计模块
(function() {
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".line"));
  // 2. 指定配置和数据
  var option = {
    tooltip: {
      trigger: "axis"
    },
    legend: {
      data: ["邮件营销", "联盟广告"]
    },
    grid: {
      left: "3%",
      right: "4%",
      bottom: "3%",
      containLabel: true
    },

    xAxis: {
      type: "category",
      boundaryGap: false,
      data: ["周一", "周二"]
    },
    yAxis: {
      type: "value"
    },
    series: [
      {
        name: "邮件营销",
        type: "line",
        stack: "总量",
        data: [120, 132, 101, 134, 90, 230, 210]
      },
      {
        name: "联盟广告",
        type: "line",
        stack: "总量",
        data: [220, 182, 191, 234, 290, 330, 310]
      }
    ]
  };

  // 3. 把配置和数据给实例对象
  myChart.setOption(option);
})();

第二步：按照需求来定制它。

需求1：修改折线图大小，显示边框设置颜色：#012f4a，并且显示刻度标签。

    // 设置网格样式
    grid: {
      top: '20%',
      left: '3%',
      right: '4%',
      bottom: '3%',
      show: true,// 显示边框
      borderColor: '#012f4a',// 边框颜色
      containLabel: true // 包含刻度文字在内
    },

需求2：修改图例组件中的文字颜色 #4c9bfd，距离右侧 right 为 10% 如果series 里面设置了name，此时图例组件的data可以省略

 // 图例组件
    legend: {
      textStyle: {
        color: '#4c9bfd' // 图例文字颜色
      },
      right: '10%' // 距离右边10%
      // 如果series 里面设置了name，此时图例组件的data可以省略
      // data: ["邮件营销", "联盟广告"]
    },

需求3： x轴相关配置
- 刻度去除
- x轴刻度标签字体颜色：#4c9bfd
- 剔除坐标轴线颜色（将来使用Y轴分割线)
- 轴两端是不需要内间距 boundaryGap

    xAxis: {
      type: 'category',
      data: ["周一", "周二"],
	  axisTick: {
         show: false // 去除刻度线
       },
       axisLabel: {
         color: '#4c9bfd' // 文本颜色
       },
       axisLine: {
         show: false // 去除轴线
       },
       boundaryGap: false  // 去除轴内间距
    },

需求4： y轴的定制
- 刻度去除
- 字体颜色：#4c9bfd
- 分割线颜色：#012f4a

    yAxis: {
      type: 'value',
      axisTick: {
        show: false  // 去除刻度
      },
      axisLabel: {
        color: '#4c9bfd' // 文字颜色
      },
      splitLine: {
        lineStyle: {
          color: '#012f4a' // 分割线颜色
        }
      }
    },

需求5：两条线形图定制
- 颜色分别：#00f2f1 #ed3f35
- 把折线修饰为圆滑 series 数据中添加 smooth 为 true

    color: ['#00f2f1', '#ed3f35'],
	series: [{
      name:'预期销售额',
      data: [820, 932, 901, 934, 1290, 1330, 1320],
      type: 'line',
      // 折线修饰为圆滑
      smooth: true,
      },{
      name:'实际销售额',
      data: [100, 331, 200, 123, 233, 543, 400],
      type: 'line',
      smooth: true,
    }]

需求6：配置数据

// x轴的文字
xAxis: {
  type: 'category',
  data: ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'],

// 图标数据
    series: [{
      name:'预期销售额',
      data:  [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
      type: 'line',
      smooth: true
    },{
      name:'实际销售额',
      data: [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79],
      type: 'line',
      smooth: true
      }
    }]

总结：现在给的是年份数据，还需要切换效果。

销售统计( sales )-切换效果

实现步骤：

1. 准备切换需要依赖的数据 4组
1. 绑定点击事件
- 切换激活 tab 的样式
- 切换图表依赖的数据（重新渲染图表）
1. 开启定时器，进行切换，鼠标经过sales停止定时器，离开开启定时器

第一步：准备数据，使用数据

  var data = {
    year: [
      [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
      [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79]
    ],
    quarter: [
      [23, 75, 12, 97, 21, 67, 98, 21, 43, 64, 76, 38],
      [43, 31, 65, 23, 78, 21, 82, 64, 43, 60, 19, 34]
    ],
    month: [
      [34, 87, 32, 76, 98, 12, 32, 87, 39, 36, 29, 36],
      [56, 43, 98, 21, 56, 87, 43, 12, 43, 54, 12, 98]
    ],
    week: [
      [43, 73, 62, 54, 91, 54, 84, 43, 86, 43, 54, 53],
      [32, 54, 34, 87, 32, 45, 62, 68, 93, 54, 54, 24]
    ]
  }

    series: [{
      name:'预期销售额',
      data: data.year[0],
      type: 'line',
      smooth: true,
      itemStyle: {
        color: '#00f2f1'
      }
    },{
      name:'实际销售额',
      data: data.year[1],
      type: 'line',
      smooth: true,
      itemStyle: {
        color: '#ed3f35'
      }
    }]

第二步：点击后切换

<div class="sales panel">
  <div class="inner">
    <div class="caption">
      <h3>销售额统计</h3>
      <a href="javascript:;" class="active" data-type="year">年</a>
      <a href="javascript:;" data-type="quarter">季</a>
      <a href="javascript:;" data-type="month">月</a>
      <a href="javascript:;" data-type="week">周</a>
    </div>

  // 切换
  $('.sales').on('click', '.caption a', function(){
    // 点击后，记得要更新索引号，保证自动播放的连续性
    // 此时要注意这个索引号的问题 因为第一个是h3
    index = $(this).index() - 1;
    // 样式
    $(this).addClass('active').siblings().removeClass('active')
    // currData 当前对应的数据
    // this.dataset.type 标签上的data-type属性值，对应data中的属性,返回的是字符串
    // 因为year是字符串，只能通过data['year']来获取，不能data.year
    var currData = data[this.dataset.type]
    // 修改图表1的数据
    option.series[0].data = currData[0]
    // 修改图表2的数据
    option.series[1].data = currData[1]
    // 重新设置数据  让图标重新渲染
    myChart.setOption(option)
  })

第三步：tab栏自动切换效果

开启定时器每隔3s，自动让a触发点击事件即可
鼠标经过sales，关闭定时器，离开开启定时器

var as = $(".sales .caption a");
  var index = 0;
  var timer = setInterval(function() {
    index++;
    if (index >= 4) index = 0;
    as.eq(index).click();
  }, 1000);
  // 鼠标经过sales，关闭定时器，离开开启定时器
  $(".sales").hover(
    function() {
      clearInterval(timer);
    },
    function() {
      clearInterval(timer);
      timer = setInterval(function() {
        index++;
        if (index >= 4) index = 0;
        as.eq(index).click();
      }, 1000);
    }
  );

自动缩放

 // 当我们浏览器缩放的时候，图表也等比例缩放
  window.addEventListener("resize", function() {
    // 让我们的图表调用 resize这个方法
    myChart.resize();
  });

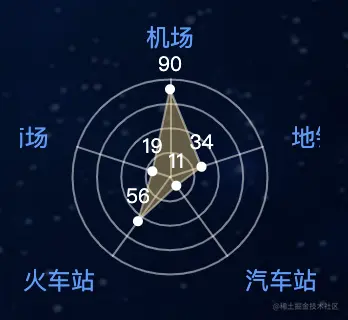

渠道分布(channel)-雷达图

截屏2021-06-19 下午8.26.23.png

实现步骤：

寻找官方的类似示例，给予分析，并引入到HTML页面中
按照需求来定制它

第一步：参考类似实例： www.echartsjs.com/examples/zh…

(function() {
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".radar"));
  // 2.指定配置
  var dataBJ = [[55, 9, 56, 0.46, 18, 6, 1]];
  var lineStyle = {
    normal: {
      width: 1,
      opacity: 0.5
    }
  };
  var option = {
    backgroundColor: "#161627",
    radar: {
      indicator: [
        { name: "AQI", max: 300 },
        { name: "PM2.5", max: 250 },
        { name: "PM10", max: 300 },
        { name: "CO", max: 5 },
        { name: "NO2", max: 200 },
        { name: "SO2", max: 100 }
      ],
      shape: "circle",
      splitNumber: 5,
      name: {
        textStyle: {
          color: "rgb(238, 197, 102)"
        }
      },
      splitLine: {
        lineStyle: {
          color: [
            "rgba(238, 197, 102, 0.1)",
            "rgba(238, 197, 102, 0.2)",
            "rgba(238, 197, 102, 0.4)",
            "rgba(238, 197, 102, 0.6)",
            "rgba(238, 197, 102, 0.8)",
            "rgba(238, 197, 102, 1)"
          ].reverse()
        }
      },
      splitArea: {
        show: false
      },
      axisLine: {
        lineStyle: {
          color: "rgba(238, 197, 102, 0.5)"
        }
      }
    },
    series: [
      {
        name: "北京",
        type: "radar",
        lineStyle: lineStyle,
        data: dataBJ,
        symbol: "none",
        itemStyle: {
          color: "#F9713C"
        },
        areaStyle: {
          opacity: 0.1
        }
      }
    ]
  };
  // 3.把配置和数据给对象
  myChart.setOption(option);
})();

第二步：按照需求来定制它

需求1：去掉背景颜色，调整雷达图大小 65%

radar:{
    center: ['50%', '50%'],
    // 外半径占据容器大小
    radius: '65%',
}

需求2：指示器轴的分割段数为4条（4个圆圈）

radar:{
    center: ['50%', '50%'],
    // 外半径占据容器大小
    radius: '65%',
    // 指示器轴的分割段数
    splitNumber: 4,
}

需求3：雷达图分割线设为白色半透明 0.5

 // 坐标轴在 grid 区域中的分隔线（圆圈）
   splitLine: {
        lineStyle: {
           color: 'rgba(255, 255, 255, 0.5)',
           // width: 2,
           // type: 'dashed'
           }
   },

需求4：雷达图坐标轴轴线相关设置(竖线) axisLine

// 坐标轴轴线相关设置(竖线)axisLine
axisLine: {
       show: true,
            lineStyle: {
                color: 'rgba(255, 255, 255, 0.5)'
                // width: 1,
                // type: 'solid'
             }
 },

需求5：修饰雷达图文字颜色为 #4c9bfd

name: {
    // 修饰雷达图文本颜色
     textStyle: {
       color: '#4c9bfd'
     }
},

需求6：修饰区域填充样式 series 对象

区域填充的背景颜色设置为： rgba(238, 197, 102, 0.6)

   areaStyle: {
       color: 'rgba(238, 197, 102, 0.6)',
  },

区域填充的线条颜色为白色

// 线条样式
lineStyle: {
    normal: {
         color: '#fff',
         // width: 1
    }
},

需求7：标记的图形(拐点）设置注意 series 里面设置
用圆点显示，拐点的大小设置为 5
小圆点设置为白色
在小圆点上显示相关数据，颜色设置为白色，10像素

// symbol 标记的样式(拐点），还可以取值'rect' 方块 ,'arrow' 三角等
symbol: 'circle',
// 拐点的大小
symbolSize: 5,
// 小圆点（拐点）设置为白色
itemStyle: {
       color: '#fff'
},
// 在圆点上显示相关数据
label: {
     show: true,
     color: '#fff',
     fontSize: 10
},

需求8：鼠标经过显示提示框组件

tooltip: {
    show: true,
    // 控制提示框组件的显示位置
    position: ['60%', '10%'],
},

需求9：更换数据

 // 雷达图的指示器 内部填充数据
  indicator: [
        { name: '机场', max: 100 },
        { name: '商场', max: 100 },
        { name: '火车站', max: 100 },
        { name: '汽车站', max: 100 },
        { name: '地铁', max: 100 }
 ],

data: [[90, 19, 56, 11, 34]],

整个代码

// 销售渠道模块 雷达图
(function() {
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".radar"));
  // 2.指定配置

  var option = {
    tooltip: {
      show: true,
      // 控制提示框组件的显示位置
      position: ["60%", "10%"]
    },
    radar: {
      indicator: [
        { name: "机场", max: 100 },
        { name: "商场", max: 100 },
        { name: "火车站", max: 100 },
        { name: "汽车站", max: 100 },
        { name: "地铁", max: 100 }
      ],
      // 修改雷达图的大小
      radius: "65%",
      shape: "circle",
      // 分割的圆圈个数
      splitNumber: 4,
      name: {
        // 修饰雷达图文字的颜色
        textStyle: {
          color: "#4c9bfd"
        }
      },
      // 分割的圆圈线条的样式
      splitLine: {
        lineStyle: {
          color: "rgba(255,255,255, 0.5)"
        }
      },
      splitArea: {
        show: false
      },
      // 坐标轴的线修改为白色半透明
      axisLine: {
        lineStyle: {
          color: "rgba(255, 255, 255, 0.5)"
        }
      }
    },
    series: [
      {
        name: "北京",
        type: "radar",
        // 填充区域的线条颜色
        lineStyle: {
          normal: {
            color: "#fff",
            width: 1,
            opacity: 0.5
          }
        },
        data: [[90, 19, 56, 11, 34]],
        // 设置图形标记 （拐点）
        symbol: "circle",
        // 这个是设置小圆点大小
        symbolSize: 5,
        // 设置小圆点颜色
        itemStyle: {
          color: "#fff"
        },
        // 让小圆点显示数据
        label: {
          show: true,
          fontSize: 10
        },
        // 修饰我们区域填充的背景颜色
        areaStyle: {
          color: "rgba(238, 197, 102, 0.6)"
        }
      }
    ]
  };
  // 3.把配置和数据给对象
  myChart.setOption(option);
  // 当我们浏览器缩放的时候，图表也等比例缩放
  window.addEventListener("resize", function() {
    // 让我们的图表调用 resize这个方法
    myChart.resize();
  });
})();

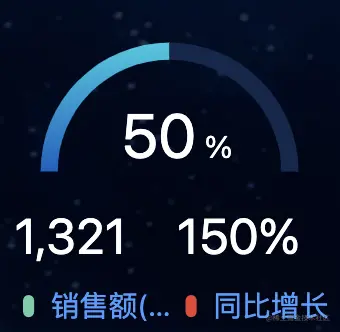

销售进度 (quarter) -仪表盘（饼状图）

截屏2021-06-19 下午8.26.30.png

实现步骤：

寻找官方的类似示例，给予分析,引入到HTML页面中
按照需求来定制它。

第一步：参考官方示例：www.echartsjs.com/examples/zh…

// 销售模块 饼形图 半圆形 设置方式
(function() {
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".gauge"));
  // 2. 指定数据和配置
  var option = {
    series: [
      {
        name: "销售进度",
        type: "pie",
        radius: ["50%", "70%"],
        //是否启用防止标签重叠策略
        // avoidLabelOverlap: false,
        labelLine: {
          normal: {
            show: false
          }
        },
        data: [{ value: 100 }, { value: 100 }, { value: 200 }]
      }
    ]
  };
  // 3. 把数据和配置给实例对象
  myChart.setOption(option);
})();

第二步：进行定制

需求1：改成半圆，图表大一些，让50%文字在中心。

  var option = {
    series: [
      {
        type: 'pie',
        // 放大图形
        radius: ['130%', '150%'],
        // 移动下位置  套住50%文字
        center: ['48%', '80%'],
        label: {
          normal: {
            show: false
          }
        },
        // 起始角度，支持范围[0, 360]
        startAngle: 180,
        data: [
          { value: 100 }, // 不需要名称
          { value: 100,}, // 不需要名称
          { value: 200, itemStyle: { color: 'transparent' } } // 透明隐藏第三块区域
        ]
      }
    ]
  }

需求2：鼠标经过无需变大，修改第一段颜色渐变#00c9e0->#005fc1，修改第二段颜色#12274d。

       // 鼠标经过不变大
       hoverOffset: 0,
        data: [
          {
            value: 100,
            itemStyle: {
              // 颜色渐变#00c9e0->#005fc1
              color: new echarts.graphic.LinearGradient(
                // (x1,y2) 点到点 (x2,y2) 之间进行渐变
                0,
                0,
                0,
                1,
                [
                  { offset: 0, color: "#00c9e0" }, // 0 起始颜色
                  { offset: 1, color: "#005fc1" } // 1 结束颜色
                ]
              )
            }
          },
        { value: 100, itemStyle: { color: '#12274d' } }, // 颜色#12274d

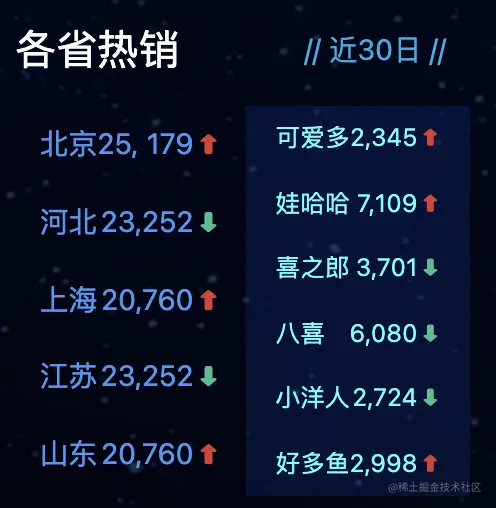

热销排行（top）-效果

截屏2021-06-19 下午8.26.51.png

实现思路：

准备后台返回的真实数据
利用数据渲染各省热销模块 sup 模块 (拼接html格式字符串，进行渲染)
当鼠标进入 tab 的时候
- 激活当前的tab样式，删除其他tab的样式
- 渲染各省热销 sub 模块 (拼接html格式字符串，进行渲染)
默认激活第一个tab的效果
开启定时器，按依次切换

第一步：得到后台数据（实际开发中，这个数据通过ajax请求获得）

    var hotData = [
      {
        city: '北京',  // 城市
        sales: '25, 179',  // 销售额
        flag: true, //  上升还是下降
        brands: [   //  品牌种类数据
          { name: '可爱多', num: '9,086', flag: true },
          { name: '娃哈哈', num: '8,341', flag: true },
          { name: '喜之郎', num: '7,407', flag: false },
          { name: '八喜', num: '6,080', flag: false },
          { name: '小洋人', num: '6,724', flag: false },
          { name: '好多鱼', num: '2,170', flag: true },
        ]
      },
      {
        city: '河北',
        sales: '23,252',
        flag: false,
        brands: [
          { name: '可爱多', num: '3,457', flag: false },
          { name: '娃哈哈', num: '2,124', flag: true },
          { name: '喜之郎', num: '8,907', flag: false },
          { name: '八喜', num: '6,080', flag: true },
          { name: '小洋人', num: '1,724', flag: false },
          { name: '好多鱼', num: '1,170', flag: false },
        ]
      },
      {
        city: '上海',
        sales: '20,760',
        flag: true,
        brands: [
          { name: '可爱多', num: '2,345', flag: true },
          { name: '娃哈哈', num: '7,109', flag: true },
          { name: '喜之郎', num: '3,701', flag: false },
          { name: '八喜', num: '6,080', flag: false },
          { name: '小洋人', num: '2,724', flag: false },
          { name: '好多鱼', num: '2,998', flag: true },
        ]
      },
      {
        city: '江苏',
        sales: '23,252',
        flag: false,
        brands: [
          { name: '可爱多', num: '2,156', flag: false },
          { name: '娃哈哈', num: '2,456', flag: true },
          { name: '喜之郎', num: '9,737', flag: true },
          { name: '八喜', num: '2,080', flag: true },
          { name: '小洋人', num: '8,724', flag: true },
          { name: '好多鱼', num: '1,770', flag: false },
        ]
      },
       {
        city: '山东',
        sales: '20,760',
        flag: true,
        brands: [
          { name: '可爱多', num: '9,567', flag: true },
          { name: '娃哈哈', num: '2,345', flag: false },
          { name: '喜之郎', num: '9,037', flag: false },
          { name: '八喜', num: '1,080', flag: true },
          { name: '小洋人', num: '4,724', flag: false },
          { name: '好多鱼', num: '9,999', flag: true },
        ]
      }
    ]

第二步：根据数据渲染各省热销 sup 模块内容

删掉原先自带小li
遍历数据 $.each()
拼接字符串把数据渲染到 li 的span 里面
追加给 .sup 盒子

 var supHTML = "";
  $.each(hotData, function(index, item) {
    // console.log(item);
    supHTML += `<li><span>${item.city}</span><span> ${item.sales} <s class=
    ${item.flag ? "icon-up" : "icon-down"}></s></span></li>`;
  });

  // 把生成的5个小li字符串给 sub dom盒子
  $(".sup").html(supHTML);

第三步：当数据进入 tab 的时候

激活当前的tab样式，删除其他tab的样式
渲染各省热销 sub 模块
- 注意鼠标进入tab，只遍历当前索引号对应的城市对象里面的 brands
- 拼接html格式字符串，进行渲染

// 鼠标经过当前的小li要高亮显示
$(".province .sup").on("mouseenter", "li", function() {
    // 更新index，保证自动播放的连续性
    index = $(this).index();
    render($(this));
});

// 声明一个函数 里面设置sup当前小li高亮还有 对应的品牌对象渲染
// 这个函数需要传递当前元素进去
function render(currentEle) {
    currentEle
        .addClass("active")
        .siblings()
        .removeClass();
    // 拿到当前城市的品牌对象
    // console.log($(this).index());
    // 可以通过hotData[$(this).index()] 得到当前的城市
    // 我们可以通过hotData[$(this).index()].brands 拿到的是城市对象的品牌种类
    // 开始遍历品牌数组
    var subHTML = "";
    $.each(hotData[currentEle.index()].brands, function(index, item) {
        // 是对应城市的每一个品牌对象
        // console.log(item);
        subHTML += `<li><span>${item.name}</span><span> ${item.num}<s class=
${item.flag ? "icon-up" : "icon-down"}
></s></span></li>`;
    });
    // 把生成的6个小li字符串给 sub dom盒子
    $(".sub").html(subHTML);
}

第四步：默认激活第一个tab

  // 所有的LI
  var $lis = $('.province .sup li')
  // 第一个默认激活
  $lis.eq(0).mouseenter()

第五步：开启定时切换

定时器里面 mouseenter 冲突问题的解决方案
- 定时器里面不加mousenter 事件，而是直接重新渲染数据就可以(执行鼠标经过事件里面的代码)
- 最好把渲染的代码封装到函数里面

 var index = 0;
  var timer = setInterval(function() {
    index++;
    if (index >= 5) index = 0;
    // lis.eq(index).mouseenter();
    render(lis.eq(index));
  }, 2000);

  $(".province .sup").hover(
    // 鼠标经过事件
    function() {
      clearInterval(timer);
    },
    // 鼠标离开事件
    function() {
      clearInterval(timer);
      timer = setInterval(function() {
        index++;
        if (index >= 5) index = 0;
        // 会冲突
        // lis.eq(index).mouseenter();
        render(lis.eq(index));
      }, 2000);
    }
  );

DayNote(JS4-Echarts)

边框宽度

组合写法：

拆分写法：

解释：

数据可视化项目

REM适配

公共面板

通过类名调用字体图标

点位区域-饼图

ECharts图表实现步骤：

1. HTML引入图表

第一步：参考官方例子，熟悉里面参数具体含义

第二步：按照需求定制

点位统计完整JavaScript代码：

用户统计 (users) -柱状图

实现步骤：

第一步：参考官方示例 + 分析

第二步：按照需求修改

柱形图-单独修改其中某个柱形样式

销售统计( sales )-线形图

实现步骤：

第一步：寻找官方的类似示例，给予分析。

第二步：按照需求来定制它。

销售统计( sales )-切换效果

实现步骤：

第一步：准备数据，使用数据

第二步：点击后切换

第三步：tab栏自动切换效果

自动缩放

渠道分布(channel)-雷达图

实现步骤：

第一步： 参考类似实例： www.echartsjs.com/examples/zh…

第二步： 按照需求来定制它

整个代码

销售进度 (quarter) -仪表盘（饼状图）

实现步骤：

第一步：参考官方示例：www.echartsjs.com/examples/zh…

第二步：进行定制

热销排行（top）-效果

实现思路：

第一步：得到后台数据（实际开发中，这个数据通过ajax请求获得）

第二步：根据数据渲染各省热销 sup 模块内容

第三步：当数据进入 tab 的时候

第四步：默认激活第一个tab

第五步：开启定时切换

第一步：参考类似实例： www.echartsjs.com/examples/zh…

第二步：按照需求来定制它
