前言

这不仅仅是一道高频的面试题,更是成为一个合格的前端工程师所必须掌握的内容。我在阅读很多大佬的有关于这方面知识点的文章下面总能看到有人说学这个只是为了面试,平常工作中完全用不到。可是作为一个每天都需要与浏览器打交道的职业,怎么可能会用不到这方面的知识呢？很简单的一个例子就是“首屏加载”。

web性能的优化与用户留存度息息相关,而不了解浏览器的工作原理怎么能对web性能进行优化呢？这道面试题考的正是我们对于浏览器工作原理的理解。

本篇文章是从浏览器地址栏输入url到请求返回发生了什么?的下篇,主要介绍的是在资源返回之后的页面渲染。

话不多说,开始学习。

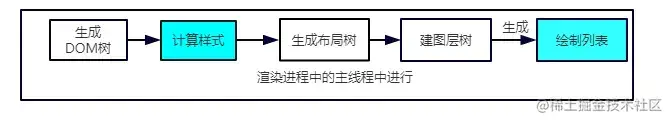

整体流程

构建DOM树

这个过程主要工作就是讲HTML内容转换为浏览器DOM树结构

  • 字节→字符→令牌→节点→对象模型(DOM)

    文档对象模型(DOM)

<html>
  <head>
    <meta name="viewport" content="width=device-width,initial-scale=1">
    <link href="style.css" rel="stylesheet">
    <title>Critical Path</title>
  </head>
  <body>
    <p>Hello <span>web performance</span> students!</p>
    <div><img src="awesome-photo.jpg"></div>
  </body>
</html>

我们先看看数据是怎么样转换的👇

大概过程

  1. 转换：浏览器从磁盘或网络读取 HTML 的原始字节，并根据文件的指定编码（例如 UTF-8）将它们转换成各个字符。
  2. 令牌化：浏览器将字符串转换成 W3C HTML5 标准规定的各种令牌，例如，“”、“”，以及其他尖括号内的字符串。每个令牌都具有特殊含义和一组规则。
  3. 词法分析：发出的令牌转换成定义其属性和规则的“对象”。
  4. DOM构建：最后，由于 HTML 标记定义不同标记之间的关系（一些标记包含在其他标记内），创建的对象链接在一个树数据结构内，此结构也会捕获原始标记中定义的父项-子项关系：HTML 对象是 body 对象的父项，body 是 paragraph 对象的父项，依此类推。 我们把上述这样子的过程就叫做是构建DOM树过程

样式计算

关于CSS样式，它的来源一般是三种:

  1. link标签引用
  2. style标签中的样式
  3. 元素的内嵌style属性

这个子阶段主要有三个步骤

  • 格式化样式表
  • 标准化样式表
  • 计算每个DOM节点具体样式

格式化样式表

首先，浏览器是无法直接识别 CSS 样式文本的，因此渲染引擎接收到 CSS 文本之后第一件事情就是将其转化为一个结构化的对象，即styleSheets。

这个格式化的过程过于复杂，而且对于不同的浏览器会有不同的优化策略，这里就不展开了。

在浏览器控制台能够通过document.styleSheets来查看这个最终的结构。当然，这个结构包含了以上三种CSS来源，为后面的样式操作提供了基础。

标准化样式属性

有一些 CSS 样式的数值并不容易被渲染引擎所理解，因此需要在计算样式之前将它们标准化，如em->px,red->#ff0000,bold->700等等。

计算每个节点的具体样式

样式已经被格式化和标准化,接下来就可以计算每个节点的具体样式信息了

其实计算的方式也并不复杂，主要就是两个规则: 继承和层叠。 每个子节点都会默认继承父节点的样式属性，如果父节点中没有找到，就会采用浏览器默认样式，也叫UserAgent样式。这就是继承规则，非常容易理解。

然后是层叠规则，CSS 最大的特点在于它的层叠性，也就是最终的样式取决于各个属性共同作用的效果，甚至有很多诡异的层叠现象,看过《CSS世界》的同学应该对此深有体会，具体的层叠规则属于深入 CSS 语言的范畴，这里就不过多介绍了。

不过值得注意的是，在计算完样式之后，所有的样式值会被挂在到window.getComputedStyle当中，也就是可以通过JS来获取计算后的样式，非常方便。

生成布局树

上述过程已经完成DOM树（DOM树）构建，以及样式计算（DOM样式），接下来就是要通过浏览器的布局系统确定元素位置，也就是生成一颗布局树（Layout Tree）,之前说法叫 渲染树。

创建布局树

  1. 在DOM树上不可见的元素，head元素，meta元素等，以及使用display:none属性的元素，最后都不会出现在布局树上，所以浏览器布局系统需要额外去构建一棵只包含可见元素布局树。
  2. 我们直接结合图来看看这个布局树构建过程：

为了构建布局树，浏览器布局系统大体上完成了下面这些工作：

  • 遍历DOM树可见节点，并把这些节点加到布局树中
  • 对于不可见的节点，head,meta标签等都会被忽略。对于body.p.span 这个元素，它的属性包含display:none,所以这个元素没有被包含进布局树。

布局计算

接下来就是要计算布局树节点的坐标位置，布局的计算过程非常复杂，张开介绍的话，会显得文章过于臃肿，大多数情况下，我们只需要知道它所做的工作是什么，想知道它是如何做的话，可以看看以下两篇文章👇

分层

如果你觉得现在DOM节点也有了，样式和位置信息也都有了，可以开始绘制页面了，那你就错了。

因为你考虑掉了另外一些复杂的场景，比如3D动画如何呈现出变换效果，当元素含有层叠上下文时如何控制显示和隐藏等等。

为了解决如上所述的问题，浏览器在构建完布局树之后，还会对特定的节点进行分层，构建一棵图层树(Layer Tree)。

那这棵图层树是根据什么来构建的呢？

一般情况下，节点的图层会默认属于父亲节点的图层(这些图层也称为合成层)。那什么时候会提升为一个单独的合成层呢？

有两种情况需要分别讨论，一种是显式合成，一种是隐式合成。

显式合成

下面是显式合成的情况: 一、 拥有层叠上下文的节点。

层叠上下文也基本上是有一些特定的CSS属性创建的，一般有以下情况:

  1. HTML根元素本身就具有层叠上下文。
  2. 普通元素设置position不为static并且设置了z-index属性，会产生层叠上下文。
  3. 元素的opacity 值不是 1
  4. 元素的transform 值不是 none
  5. 元素的filter 值不是 none
  6. 元素的isolation 值是isolate
  7. will-change指定的属性值为上面任意一个。(will-change的作用后面会详细介绍)

二、需要剪裁(clip)的地方。

比如一个标签很小，50*50像素，你在里面放了非常多的文字，那么超出的文字部分就需要被剪裁。当然如果出现了滚动条，那么滚动条也会被单独提升为一个图层。

隐式合成

接下来是隐式合成，简单来说就是层叠等级低的节点被提升为单独的图层之后，那么所有层叠等级比它高的节点都会成为一个单独的图层。

浏览器渲染流程&Composite（渲染层合并）简单总结

缺点： 根据上面的文章来说，在一个大型的项目中，一个z-index比较低的节点被提升为单独图层后，层叠在它上面的元素统统都会提升为单独的图层，我们知道，上千个图层，会增大内存的压力，有时候会让页面崩溃。这就是层爆炸

绘制

接下来渲染引擎会将图层的绘制拆分成一个个绘制指令，比如先画背景、再描绘边框......然后将这些指令按顺序组合成一个待绘制列表，相当于给后面的绘制操作做了一波计划。

这里我以百度首页为例，大家可以在 Chrome 开发者工具中在设置栏中展开 more tools, 然后选择Layers面板，就能看到下面的绘制列表:

分块

现在开始绘制操作，实际上在渲染进程中绘制操作是由专门的线程来完成的，这个线程叫合成线程。

绘制列表准备好了之后，渲染进程的主线程会给合成线程发送commit消息，把绘制列表提交给合成线程。接下来就是合成线程一展宏图的时候啦。

首先，考虑到视口就这么大，当页面非常大的时候，要滑很长时间才能滑到底，如果要一口气全部绘制出来是相当浪费性能的。因此，合成线程要做的第一件事情就是将图层分块。这些块的大小一般不会特别大，通常是 256 * 256 或者 512 * 512 这个规格。这样可以大大加速页面的首屏展示。

因为后面图块数据要进入 GPU 内存，考虑到浏览器内存上传到 GPU 内存的操作比较慢，即使是绘制一部分图块，也可能会耗费大量时间。针对这个问题，Chrome 采用了一个策略: 在首次合成图块时只采用一个低分辨率的图片，这样首屏展示的时候只是展示出低分辨率的图片，这个时候继续进行合成操作，当正常的图块内容绘制完毕后，会将当前低分辨率的图块内容替换。这也是 Chrome 底层优化首屏加载速度的一个手段。

光栅化

渲染进程中专门维护了一个栅格化线程池，专门负责把图块转换为位图数据。

然后合成线程会选择视口附近的图块，把它交给栅格化线程池生成位图。

生成位图的过程实际上都会使用 GPU 进行加速，生成的位图最后发送给合成线程。

合成和显示

栅格化操作完成后，合成线程会生成一个绘制命令，即"DrawQuad"，并发送给浏览器进程。

浏览器进程中的viz组件接收到这个命令，根据这个命令，把页面内容绘制到内存，也就是生成了页面，然后把这部分内存发送给显卡。为什么发给显卡呢？我想有必要先聊一聊显示器显示图像的原理。

无论是 PC 显示器还是手机屏幕，都有一个固定的刷新频率，一般是 60 HZ，即 60 帧，也就是一秒更新 60 张图片，一张图片停留的时间约为 16.7 ms。而每次更新的图片都来自显卡的前缓冲区。而显卡接收到浏览器进程传来的页面后，会合成相应的图像，并将图像保存到后缓冲区，然后系统自动将前缓冲区和后缓冲区对换位置，如此循环更新。

看到这里你也就是明白，当某个动画大量占用内存的时候，浏览器生成图像的时候会变慢，图像传送给显卡就会不及时，而显示器还是以不变的频率刷新，因此会出现卡顿，也就是明显的掉帧现象。

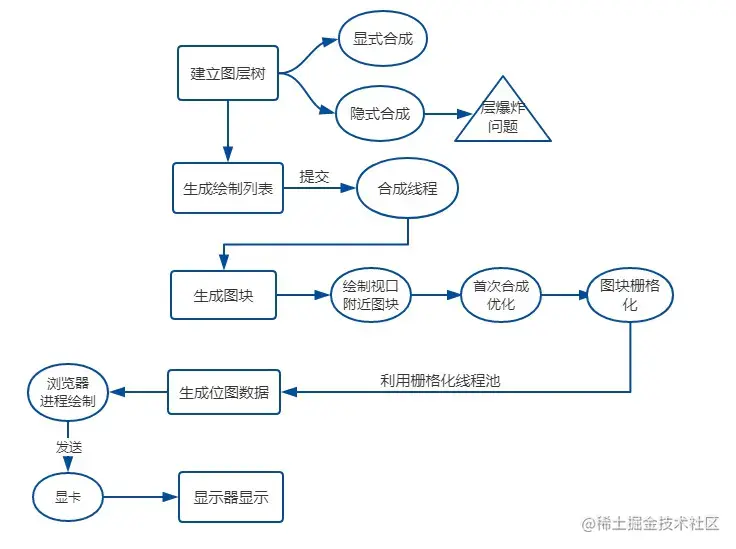

用一张图来总结👇

我们把上面整个的渲染流水线，用一张图片更直观的表示👇

回流-重绘-合成

更新视图三种方式

  • 回流
  • 重绘
  • 合成

回流

另外一个叫法是重排，回流触发的条件就是:对 DOM 结构的修改引发 DOM 几何尺寸变化的时候,会发生回流过程。

具体一点，有以下的操作会触发回流:

  1. 一个 DOM 元素的几何属性变化，常见的几何属性有width、height、padding、margin、left、top、border 等等, 这个很好理解。
  2. 使 DOM 节点发生增减或者移动。
  3. 读写offset族、scroll族和client族属性的时候，浏览器为了获取这些值，需要进行回流操作。
  4. 调用window.getComputedStyle 方法。

一些常用且会导致回流的属性和方法：

  • clientWidth、clientHeight、clientTop、clientLeft
  • offsetWidth、offsetHeight、offsetTop、offsetLeft
  • scrollWidth、scrollHeight、scrollTop、scrollLeft
  • scrollIntoView()、scrollIntoViewIfNeeded()
  • getComputedStyle()
  • getBoundingClientRect()
  • scrollTo()

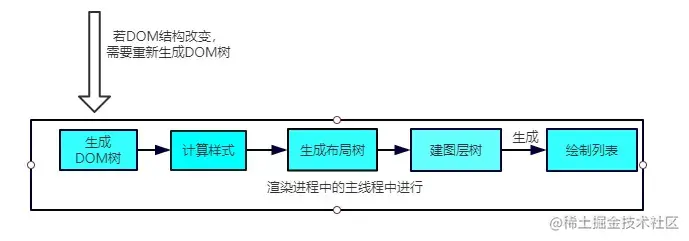

依照上面的渲染流水线，触发回流的时候，如果 DOM 结构发生改变，则重新渲染 DOM 树，然后将后面的流程(包括主线程之外的任务)全部走一遍。

重绘

当页面中元素样式的改变并不影响它在文档流中的位置时（例如：color、background-color、visibility等），浏览器会将新样式赋予给元素并重新绘制它，这个过程称为重绘。

根据概念，我们知道由于没有导致 DOM 几何属性的变化，因此元素的位置信息不需要更新，从而省去布局的过程，流程如下：

跳过了布局树和建图层树,直接去绘制列表，然后在去分块,生成位图等一系列操作。

可以看到，重绘不一定导致回流，但回流一定发生了重绘。

合成

还有一种情况：就是更改了一个既不要布局也不要绘制的属性，那么渲染引擎会跳过布局和绘制，直接执行后续的合成操作，这个过程就叫合成。

举个例子：比如使用CSS的transform来实现动画效果，避免了回流跟重绘，直接在非主线程中执行合成动画操作。显然这样子的效率更高，毕竟这个是在非主线程上合成的，没有占用主线程资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。

利用这一点好处：

  • 合成层的位图，会交由 GPU 合成，比 CPU 处理要快
  • 当需要 repaint 时，只需要 repaint 本身，不会影响到其他的层
  • 对于 transform 和 opacity 效果，不会触发 layout 和 paint

提升合成层的最好方式是使用 CSS 的 will-change 属性

GPU加速原因

比如利用 CSS3 的transform、opacity、filter这些属性就可以实现合成的效果，也就是大家常说的GPU加速。

  • 在合成的情况下，直接跳过布局和绘制流程，进入非主线程处理部分，即直接交给合成线程处理。
  • 充分发挥GPU优势，合成线程生成位图的过程中会调用线程池，并在其中使用GPU进行加速生成，而GPU 是擅长处理位图数据的。
  • 没有占用主线程的资源，即使主线程卡住了，效果依然流畅展示。

实践意义

  • 使用createDocumentFragment进行批量的 DOM 操作
  • 对于 resize、scroll 等进行防抖/节流处理。
  • 动画使用transform或者opacity实现
  • 将元素的will-change 设置为 opacity、transform、top、left、bottom、right 。这样子渲染引擎会为其单独实现一个图层，当这些变换发生时，仅仅只是利用合成线程去处理这些变换，而不牵扯到主线程，大大提高渲染效率。
  • 对于不支持will-change 属性的浏览器，使用一个3D transform属性来强制提升为合成transform: translateZ(0);
  • rAF优化等等

页面渲染优化

  • HTML文档结构层次尽量少，最好不深于六层；
  • 脚本尽量后放，放在前即可；
  • 少量首屏样式内联放在标签内；
  • 样式结构层次尽量简单；
  • 在脚本中尽量减少DOM操作，尽量缓存访问DOM的样式信息，避免过度触发回流；
  • 减少通过JavaScript代码修改元素样式，尽量使用修改class名方式操作样式或动画；
  • 动画尽量使用在绝对定位或固定定位的元素上；
  • 隐藏在屏幕外，或在页面滚动时，尽量停止动画；
  • 尽量缓存DOM查找，查找器尽量简洁；
  • 涉及多域名的网站，可以开启域名预解析
