在上篇 OC对象的本质中，了解到对象在底层是一个objc_object结构体。 Class底层结构是什么呢？
Class底层结构
typedef struct objc_class *Class;

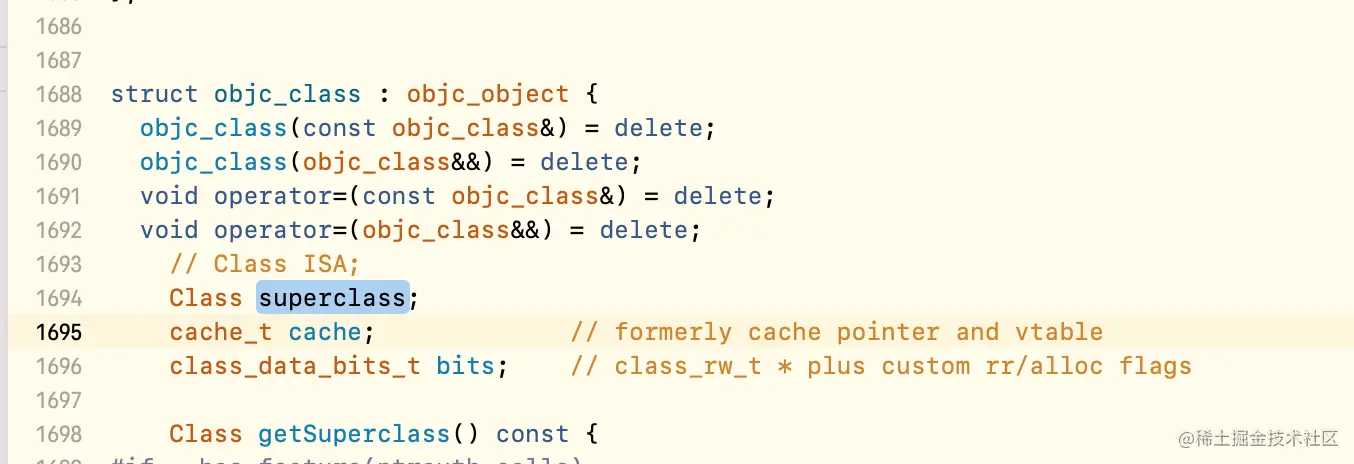

通过查看源码，发现Class是一个objc_class指针，可以看到objc_class继承objc_object，，所以就从父类获取到了Class isa成员， 然后还有一个superclass， cache， bits， 从命名显然可以知道其用意， 一个父类， 一个缓存， 一个class的数据。 objc_class继承objc_object，证明class也是一个对象，OC对象的本质中我们知道对象的成员在内存中的如何存储排布的，我们可以通过对象的地址，对指针偏移，获取我们想要的成员数据。
运行源码，lldb调试，查看class在内存中的信息

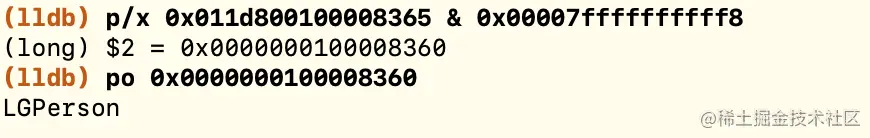

16进制打印p指针，0x0000000103817d30，我们可以看出来，它是一个纯指针（是nonpointer) , x/4gx使用16进制分4段，每段8字节打印对应指针指向的内存信息。这里是获取的LGPerson对象的内存信息， 我们知道对象底层是一个objc_object结构体，第一位是一个Class isa指针，其他成员属性一次排列。所以0x011d800100008365是就是isa指针（不是一个纯指针，nonpointer），OC对象的本质中，理解到对象创建时，会通过isa与class关联，通过define ISA_MASK 0x00007ffffffffff8ULL与isa指针0x011d800100008365进行 & 操作，获取指针中class信息shiftcls。
通过lldb 打印可以看出 对象继承LGPerson。

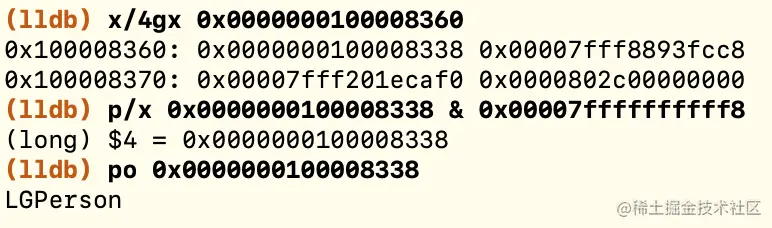

然后接着我们今天的重点，我们打印一下Class的内存信息。Class在底层也是结构体指针objc_class，并且继承objc_object，所以Class也是对象，在内存存储时，前8字节就是对应的isa成员。
此时0x0000000100008338就是class的isa，它是纯指针与ISA_MASK进行&操作，任然还是0x0000000100008338，打印一下0x0000000100008338
居然是LGPerson。（突如其来的意外，为什么都是LGPerson，地址却不一样。）
尝试创建多个LGPerson，因为Class也是对象， 会不会是创建了多个class对象呢？
//MARK: - 分析类对象内存存在个数
void lgTestClassNum(void){
Class class1 = [LGPerson class];
Class class2 = [LGPerson alloc].class;
Class class3 = object_getClass([LGPerson alloc]);
Class class4 = [LGPerson alloc].class;
NSLog(@"\n%p-\n%p-\n%p-\n%p",class1,class2,class3,class4);
}

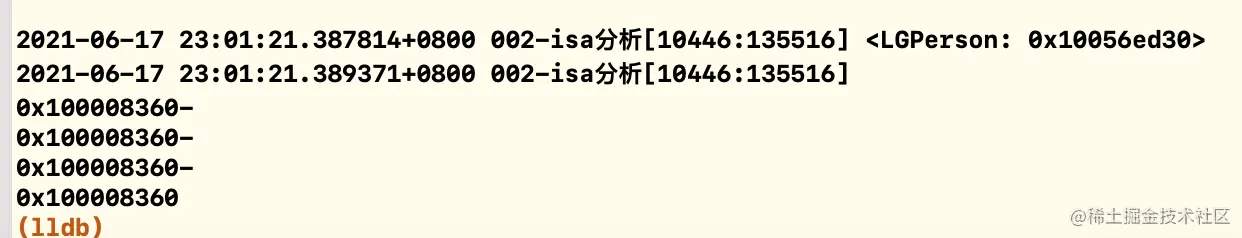

调用发现，class的地址都是同一个，证明0x0000000100008338这个指针指向的class不是LGPerson，其实它是LGPerson的元类。在objc源码中并没有发现有元类的结构定义，可以推测可能是在编译是动态生成的，尝试使用MachOView查看编译好的macho文件，如果有元类，就能在符号表中找到对应的符号。

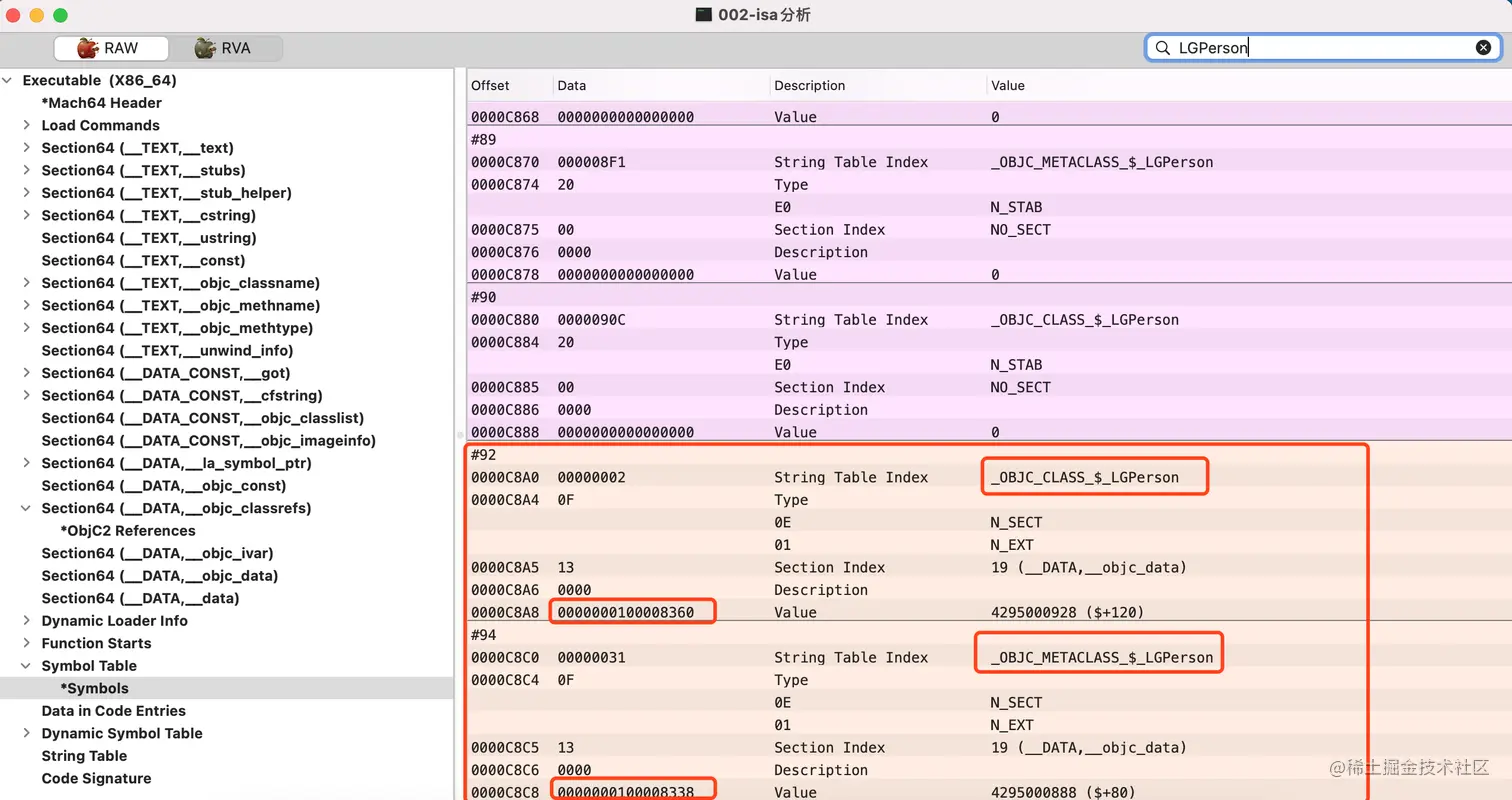

可以观察到，这两个指针正式上面我们打印的LGPerson和元类的指针地址，证明我们的猜想，0x0000000100008338就是_OBJC_METACLASS_$_LGPerson。
元类的isa指向谁呢？
接着打印元类指针0x0000000100008338的内存
objc_class这个结构体中，第一个成员是isa，第二个是superclass，发现0x0000000100008338的内存信息，isa与superclass一样，打印isa的结果为NSObject。
它是元类吗？我们也验证一下。

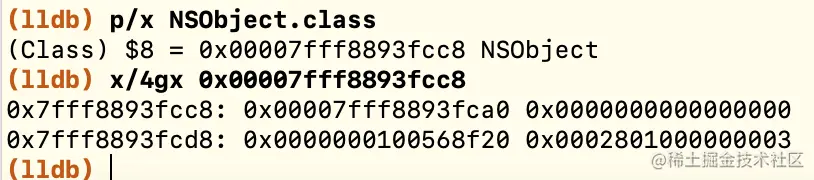

打印NSObject.class的内存信息，发现isa与上面打印的一致，证明LGPerson的元类的isa指向NSObject的元类。
其实还有一个小细节,NSObject的superclass指向的0x0，也就是nil。

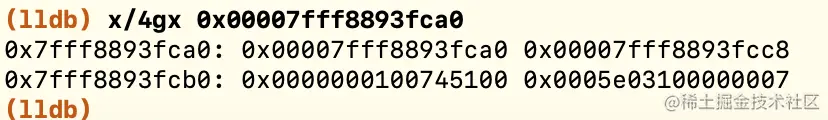

继续打印NSObject的元类内存。
可以发现，NSObject的元类指向自己，NSObject的元类的superclass指向了NSObject (0x00007fff8893fcc8)。
由此可以得出
开篇提到objc_class中有三个成员，isa， superclass，cache， bits。 isa，superclass分析完了， 现在就剩cache，bits。
cache是缓存，缓存指针和虚函数表（暂时探究）
struct cache_t {
private:
explicit_atomic<uintptr_t> _bucketsAndMaybeMask;
union {
struct {
explicit_atomic<mask_t> _maybeMask;
#if __LP64__
uint16_t _flags;
#endif
uint16_t _occupied;
};
explicit_atomic<preopt_cache_t *> _originalPreoptCache;
};
......
}
通过内存对齐，可以得出cache_t所占内存大小
explicit_atomic<uintptr_t> _bucketsAndMaybeMask;
typedef unsigned long uintptr_t;uintptr_t是 8字节
union { struct { explicit_atomic<mask_t> _maybeMask; #if __LP64__ uint16_t _flags; #endif uint16_t _occupied; }; explicit_atomic<preopt_cache_t *> _originalPreoptCache; };
typedef uint32_t mask_t; 是4字节
_flags，_occupied为2字节
explicit_atomic<preopt_cache_t *> _originalPreoptCache 指针8字节，共用体的的内存大小以最大的成员的类型所占字节的大小决定，所以cache_t所占字节为 8+8=16。
最后bits
bits里存储这class的信息，方法列表，属性列表，协议列表等等，我们对着源码探究一下。
struct class_data_bits_t {
friend objc_class;
// Values are the FAST_ flags above.
uintptr_t bits;
private:
bool getBit(uintptr_t bit) const
{
return bits & bit;
}
// Atomically set the bits in `set` and clear the bits in `clear`.
// set and clear must not overlap.
void setAndClearBits(uintptr_t set, uintptr_t clear)
{
ASSERT((set & clear) == 0);
uintptr_t newBits, oldBits = LoadExclusive(&bits);
do {
newBits = (oldBits | set) & ~clear;
} while (slowpath(!StoreReleaseExclusive(&bits, &oldBits, newBits)));
}
void setBits(uintptr_t set) {
__c11_atomic_fetch_or((_Atomic(uintptr_t) *)&bits, set, __ATOMIC_RELAXED);
}
void clearBits(uintptr_t clear) {
__c11_atomic_fetch_and((_Atomic(uintptr_t) *)&bits, ~clear, __ATOMIC_RELAXED);
}
public:
class_rw_t* data() const {
return (class_rw_t *)(bits & FAST_DATA_MASK);
}
// Get the class's ro data, even in the presence of concurrent realization.
// fixme this isn't really safe without a compiler barrier at least
// and probably a memory barrier when realizeClass changes the data field
const class_ro_t *safe_ro() const {
class_rw_t *maybe_rw = data();
if (maybe_rw->flags & RW_REALIZED) {
// maybe_rw is rw
return maybe_rw->ro();
} else {
// maybe_rw is actually ro
return (class_ro_t *)maybe_rw;
}
}
......
}
bits是一个class_data_bits_t 类型结构体，其中class_rw_t* data() 返回一个class_rw_t指针
struct class_rw_t {
// Be warned that Symbolication knows the layout of this structure.
uint32_t flags;
uint16_t witness;
#if SUPPORT_INDEXED_ISA
uint16_t index;
#endif
explicit_atomic<uintptr_t> ro_or_rw_ext;
Class firstSubclass;
Class nextSiblingClass;
....
const method_array_t methods() const {
auto v = get_ro_or_rwe();
if (v.is<class_rw_ext_t *>()) {
return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->methods;
} else {
return method_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseMethods()};
}
}
const property_array_t properties() const {
auto v = get_ro_or_rwe();
if (v.is<class_rw_ext_t *>()) {
return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->properties;
} else {
return property_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseProperties};
}
}
const protocol_array_t protocols() const {
auto v = get_ro_or_rwe();
if (v.is<class_rw_ext_t *>()) {
return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->protocols;
} else {
return protocol_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseProtocols};
}
}
从class_rw_t中， 看到class_rw_t可以返回方法，属性以及协议的方法。
我们lldb调试一下，看具体能不能返回我们想要的。
在LGPerson中定义了2个属性，一个成员变量，一个对象方法和一个类方法。
(lldb) x/5gx LGPerson.class
0x100008248: 0x0000000100008220 0x000000010036a140
0x100008258: 0x0000000100362380 0x0000802c00000000
0x100008268: 0x0000000100912574
(lldb) p (class_data_bits_t *)0x100008268
(class_data_bits_t *) $1 = 0x0000000100008268
(lldb) p $1->data()
(class_rw_t *) $2 = 0x0000000100912570
(lldb) p $2->properties()
(const property_array_t) $3 = {
list_array_tt<property_t, property_list_t, RawPtr> = {
= {
list = {
ptr = 0x00000001000081d8
}
arrayAndFlag = 4295000536
}
}
}
(lldb) p $3.list
(const RawPtr<property_list_t>) $4 = {
ptr = 0x00000001000081d8
}
(lldb) p $4.ptr
(property_list_t *const) $5 = 0x00000001000081d8
(lldb) p *$5
(property_list_t) $6 = {
entsize_list_tt<property_t, property_list_t, 0, PointerModifierNop> = (entsizeAndFlags = 16, count = 2)
}
(lldb) p $6.get(0)
(property_t) $7 = (name = "name", attributes = "T@\"NSString\",&,N,V_name")
(lldb) p $6.get(1)
(property_t) $8 = (name = "age", attributes = "Ti,N,V_age")
x/5gx LGPerson.class打印LGPerson的内存信息，我们知道第一个8字节是isa， 第二个是superclass，第三个事cache， 通过对指针偏移可以计算出bits在内存中的位置，首地址+8(isa)+8(superclass)+16(cache)。 0x100008248 + 0x20 = 0x100008268 0x100008268为bits的指针，知道bits是一个class_data_bits_t类型，通过指针强转。 p (class_data_bits_t *)0x10000826，得到结构体指针，就可以调用结构体内部的函数。所以就可以通过 p $1->data()获取class_rw_t 指针。 同理，通过class_rw_t指针对象，可以调用properties，methods，properties方法获取属性，方法，协议。
p $2->properties()得到属性列表property_array_t
class property_array_t :
public list_array_tt<property_t, property_list_t, RawPtr>
{
typedef list_array_tt<property_t, property_list_t, RawPtr> Super;
public:
property_array_t() : Super() { }
property_array_t(property_list_t *l) : Super(l) { }
};
class list_array_tt {
struct array_t {
uint32_t count;
Ptr<List> lists[0];
static size_t byteSize(uint32_t count) {
return sizeof(array_t) + count*sizeof(lists[0]);
}
size_t byteSize() {
return byteSize(count);
}
};
.....
}
property_array_t继承list_array_tt是一个模板class，内部存储了类的所有属性，property_t就是定义属性的结构体。
struct property_t {
const char *name;
const char *attributes;
};
通过上方的打印，(property_list_t) $6 = { entsize_list_tt<property_t, property_list_t, 0, PointerModifierNop> = (entsizeAndFlags = 16, count = 2) }
property_list_t中只有2个属性，一个name，一个age， 没有成员变量hobby。
同理获取方法列表
class method_array_t :
public list_array_tt<method_t, method_list_t, method_list_t_authed_ptr>
{
typedef list_array_tt<method_t, method_list_t, method_list_t_authed_ptr> Super;
public:
method_array_t() : Super() { }
method_array_t(method_list_t *l) : Super(l) { }
const method_list_t_authed_ptr<method_list_t> *beginCategoryMethodLists() const {
return beginLists();
}
const method_list_t_authed_ptr<method_list_t> *endCategoryMethodLists(Class cls) const;
};
struct method_t {
static const uint32_t smallMethodListFlag = 0x80000000;
method_t(const method_t &other) = delete;
// The representation of a "big" method. This is the traditional
// representation of three pointers storing the selector, types
// and implementation.
struct big {
SEL name;
const char *types;
MethodListIMP imp;
};
private:
bool isSmall() const {
return ((uintptr_t)this & 1) == 1;
}
// The representation of a "small" method. This stores three
// relative offsets to the name, types, and implementation.
struct small {
// The name field either refers to a selector (in the shared
// cache) or a selref (everywhere else).
RelativePointer<const void *> name;
RelativePointer<const char *> types;
RelativePointer<IMP> imp;
bool inSharedCache() const {
return (CONFIG_SHARED_CACHE_RELATIVE_DIRECT_SELECTORS &&
objc::inSharedCache((uintptr_t)this));
}
};
small &small() const {
ASSERT(isSmall());
return *(struct small *)((uintptr_t)this & ~(uintptr_t)1);
}
.....
LLDB打印方法列表
(lldb) p $2->methods()
(const method_array_t) $9 = {
list_array_tt<method_t, method_list_t, method_list_t_authed_ptr> = {
= {
list = {
ptr = 0x00000001000080d8
}
arrayAndFlag = 4295000280
}
}
}
(lldb) p $9.list
(const method_list_t_authed_ptr<method_list_t>) $10 = {
ptr = 0x00000001000080d8
}
(lldb) p $10.ptr
(method_list_t *const) $11 = 0x00000001000080d8
(lldb) p *$11
(method_list_t) $12 = {
entsize_list_tt<method_t, method_list_t, 4294901763, method_t::pointer_modifier> = (entsizeAndFlags = 27, count = 6)
}
(lldb) p $12.get(0).big()
(method_t::big) $13 = {
name = "say"
types = 0x0000000100003f62 "v16@0:8"
imp = 0x0000000100003d90 (KCObjcBuild`-[LGPerson say])
}
(lldb) p $12.get(1).big()
(method_t::big) $14 = {
name = "name"
types = 0x0000000100003f78 "@16@0:8"
imp = 0x0000000100003da0 (KCObjcBuild`-[LGPerson name])
}
(lldb) p $12.get(2).big()
(method_t::big) $15 = {
name = ".cxx_destruct"
types = 0x0000000100003f62 "v16@0:8"
imp = 0x0000000100003e30 (KCObjcBuild`-[LGPerson .cxx_destruct])
}
(lldb) p $12.get(3).big()
(method_t::big) $16 = {
name = "setName:"
types = 0x0000000100003f80 "v24@0:8@16"
imp = 0x0000000100003dc0 (KCObjcBuild`-[LGPerson setName:])
}
(lldb) p $12.get(4).big()
(method_t::big) $17 = {
name = "age"
types = 0x0000000100003f8b "i16@0:8"
imp = 0x0000000100003df0 (KCObjcBuild`-[LGPerson age])
}
(lldb) p $12.get(5).big()
(method_t::big) $18 = {
name = "setAge:"
types = 0x0000000100003f93 "v20@0:8i16"
imp = 0x0000000100003e10 (KCObjcBuild`-[LGPerson setAge:])
}
跟获取属性类似，通过methods方法获取。有点差异就是method_t结构体并不是定义成与property_t结构体一样直接就可以访问到具体内容。而是需要通过big方法获取。
// The representation of a "big" method. This is the traditional
// representation of three pointers storing the selector, types
// and implementation.
struct big {
SEL name;
const char *types;
MethodListIMP imp;
};
注释中说big方法代表的意义，它是一个传统的存储selector，types， implementation3个指针的方式。
通过打印
(method_list_t) $12 = { entsize_list_tt<method_t, method_list_t, 4294901763, method_t::pointer_modifier> = (entsizeAndFlags = 27, count = 6) }只有6个方法，分别是say，name，.cxx_destruct，setName，age，setAge，没有类方法play。
通过对属性和方法的打印， 暂时没有发现成员变量hobby，已经类方法play。 hobby并不在属性列表中，在需要method_list_t和property_list_t，发现存在一个ivar_list_t
struct ivar_list_t : entsize_list_tt<ivar_t, ivar_list_t, 0> {
bool containsIvar(Ivar ivar) const {
return (ivar >= (Ivar)&*begin() && ivar < (Ivar)&*end());
}
};
struct ivar_t {
#if __x86_64__
// *offset was originally 64-bit on some x86_64 platforms.
// We read and write only 32 bits of it.
// Some metadata provides all 64 bits. This is harmless for unsigned
// little-endian values.
// Some code uses all 64 bits. class_addIvar() over-allocates the
// offset for their benefit.
#endif
int32_t *offset;
const char *name;
const char *type;
// alignment is sometimes -1; use alignment() instead
uint32_t alignment_raw;
uint32_t size;
uint32_t alignment() const {
if (alignment_raw == ~(uint32_t)0) return 1U << WORD_SHIFT;
return 1 << alignment_raw;
}
};
通过源码搜索，发现其定义在一个class_ro_t中，
struct class_ro_t {
uint32_t flags;
uint32_t instanceStart;
uint32_t instanceSize;
#ifdef __LP64__
uint32_t reserved;
#endif
union {
const uint8_t * ivarLayout;
Class nonMetaclass;
};
explicit_atomic<const char *> name;
// With ptrauth, this is signed if it points to a small list, but
// may be unsigned if it points to a big list.
void *baseMethodList;
protocol_list_t * baseProtocols;
const ivar_list_t * ivars;
const uint8_t * weakIvarLayout;
property_list_t *baseProperties;
// This field exists only when RO_HAS_SWIFT_INITIALIZER is set.
_objc_swiftMetadataInitializer __ptrauth_objc_method_list_imp _swiftMetadataInitializer_NEVER_USE[0];
_objc_swiftMetadataInitializer swiftMetadataInitializer() const {
if (flags & RO_HAS_SWIFT_INITIALIZER) {
return _swiftMetadataInitializer_NEVER_USE[0];
} else {
return nil;
}
}
const char *getName() const {
return name.load(std::memory_order_acquire);
}
.....
}
主要获取到class_ro_t，就可以去获取ivar_list_t，查看内部存不存在hobby。 在class_data_bits_t中定义了const class_ro_t *safe_ro()返回class_ro_t指针。同理LLDB调试获取class_ro_t
(lldb) p $1->safe_ro()
(const class_ro_t *) $19 = 0x0000000100008090
(lldb) p $19->ivars
(const ivar_list_t *const) $20 = 0x0000000100008170
(lldb) p *$20
(const ivar_list_t) $21 = {
entsize_list_tt<ivar_t, ivar_list_t, 0, PointerModifierNop> = (entsizeAndFlags = 32, count = 3)
}
(lldb) p $21.get(0)
(ivar_t) $22 = {
offset = 0x0000000100008208
name = 0x0000000100003f25 "hobby"
type = 0x0000000100003f6a "@\"NSString\""
alignment_raw = 3
size = 8
}
(lldb) p $21.get(1)
(ivar_t) $23 = {
offset = 0x0000000100008210
name = 0x0000000100003f2b "_age"
type = 0x0000000100003f76 "i"
alignment_raw = 2
size = 4
}
(lldb) p $21.get(2)
(ivar_t) $24 = {
offset = 0x0000000100008218
name = 0x0000000100003f30 "_name"
type = 0x0000000100003f6a "@\"NSString\""
alignment_raw = 3
size = 8
}
具体步骤与获取属性一样，发现获取的ivars有3个，其实就有hobby，说明一点成员变量只存在ivars list中，成员属性生成的下滑线成员变量也或加入进ivars。
最后就是类方法，本类的方法列表中只有对象方法，很容易联想到，在不在元类中，直接LLDB打印调试。
(lldb) x/5gx LGPerson.class
0x100008248: 0x0000000100008220 0x000000010036a140
0x100008258: 0x0000000100362380 0x0000802c00000000
0x100008268: 0x0000000100912574
(lldb) p/x 0x0000000100008220 & 0x00007ffffffffff8
(long) $26 = 0x0000000100008220
(lldb) x/5gx 0x0000000100008220
0x100008220: 0x000000010036a0f0 0x000000010036a0f0
0x100008230: 0x00000001007d6e80 0x0002e03500000003
0x100008240: 0x0000000100912594
(lldb) p (class_data_bits_t *)0x100008240
(class_data_bits_t *) $27 = 0x0000000100008240
(lldb) p $27->data()
(class_rw_t *) $28 = 0x0000000100912590
(lldb) p $28->methods()
(const method_array_t) $29 = {
list_array_tt<method_t, method_list_t, method_list_t_authed_ptr> = {
= {
list = {
ptr = 0x0000000100008070
}
arrayAndFlag = 4295000176
}
}
}
(lldb) p $29.list
(const method_list_t_authed_ptr<method_list_t>) $30 = {
ptr = 0x0000000100008070
}
(lldb) p $30.ptr
(method_list_t *const) $31 = 0x0000000100008070
(lldb) p *$31
(method_list_t) $32 = {
entsize_list_tt<method_t, method_list_t, 4294901763, method_t::pointer_modifier> = (entsizeAndFlags = 27, count = 1)
}
(lldb) p $32.get(0).big()
(method_t::big) $33 = {
name = "play"
types = 0x0000000100003f62 "v16@0:8"
imp = 0x0000000100003d80 (KCObjcBuild`+[LGPerson play])
}
方法跟class获取methods一样，只要获取class指针内容后，将class的isa与define ISA_MASK 0x00007ffffffffff8ULL做&操作，就能得到元类指针，然后依次打印，就可以发现play方法。
总结
- class本质是一个objc_class的结构体并继承objc_object，也是一个对象。 objc_class有4个成员，isa，superclass， cache， bits。
通过对class的isa分析，得出Isa的链条:
对象的isa->class, class的isa-> metaClass, metaClass的isa->NSObject的元类， NSObject的元类的isa->自己。
通过对class的superclass分析，得出子类的superclass->父类，父类的superclass->NSObject, NSObject的superclass -> nil。
子类的元类的superclass-> 父类的元类， 父类的元类的superclass->NSObject的元类，NSObject的元类的superclass->NSObject。
2.class的成员属性在对应的class的property_array_t列表中，成员变量在ivars 中，class中存储对象方法，类方法存放在对应class的元类中。
