网络协议系列十 - 传输层-TCP连接

TCP经典面试题:三次握手四次挥手。

一、序号、确认号

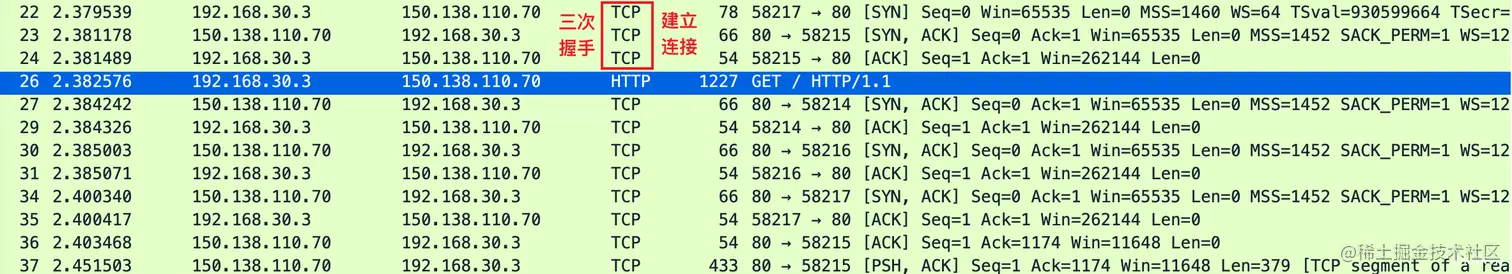

发送HTTP请求前先建立连接(三次握手):

发送方发送数据时,并不是每次发送TCP段都需要发送确认信号的,上图中每段都发送确认信号只是为了让我们更好的理解发送流程。

序号是发送方为了让接收方知道当前发送的是哪一块数据。真正的序号并不是从1开始的(相对值),而是一个很大的值(原始值),只不过为了方便记忆及学习,wireshark已经计算处理。

序号是在建立连接时已经确定的。

ACK号是接收方告诉发送方下一次发送数据从哪一个字节开始。

序号原始值为什么不能从1开始(简单值)?

为了安全。当序号非常简单时,可以通过抓包得知下一个要发的包是什么,然后模拟包数据进行传输。

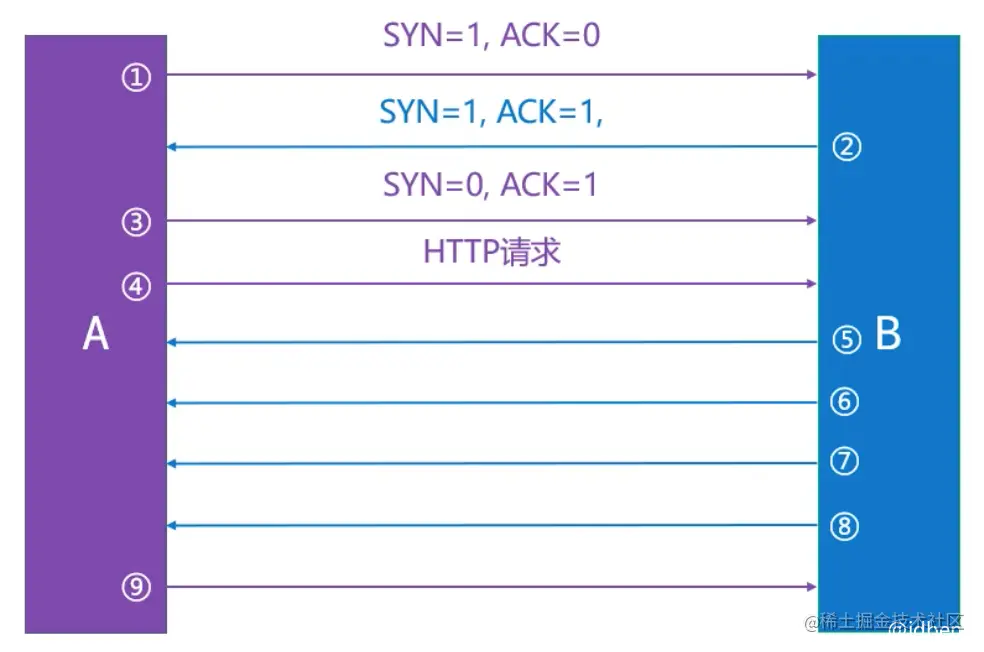

序号和确认号交互流程

建立连接时只有前两次的SYN是1(SYN=1),后面的SYN都是0(SYN=0)。连接建立后(三次握手)开始正式发送HTTP请求。

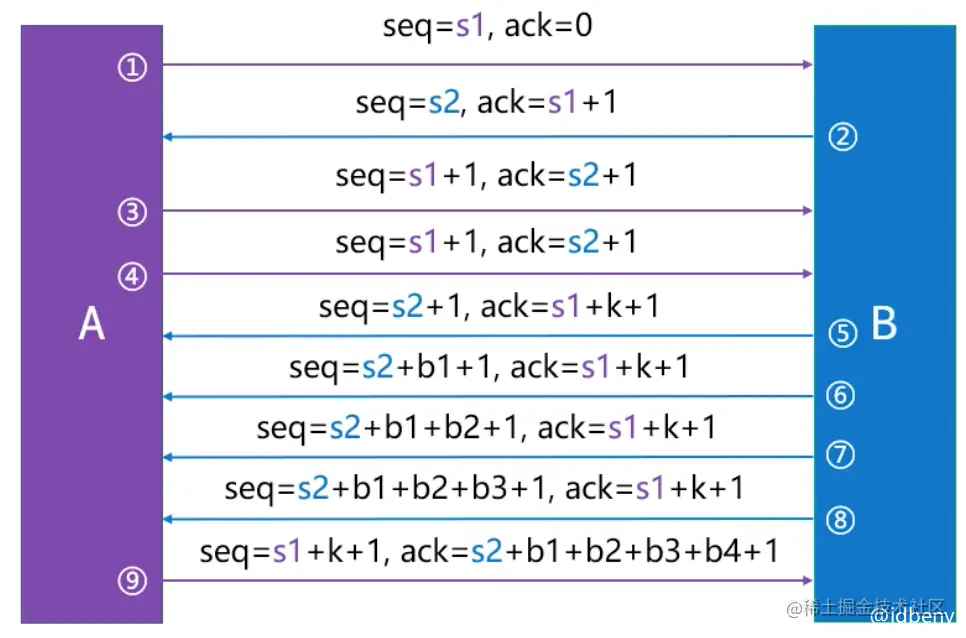

在实际的传输过程中序号的初始值并不会是1,而是一个随机数防止被预测和被利用。看一下ACK号和序号传输过程:

然而传送数据是双向的,服务端也会向客户端发送数据,客户端计算出初始序号然后与数据一起发给服务端,服务端收到后计算ACK号再返回去。而服务端也需要计算出一个自己的初始序号,与数据一起发送给客户端,然后客户端得出ACK返回给服务端。

这样两边都告诉了对方自己的初始序号并开始传送数据,过程如图:

客户端和服务器的序号初始值都是在TCP建立连接时确定的(值是随机的),并且会互相告知对方的序号。开始收发数据时,客户端的序号就是Seq = 上次客户端的序号(第一次是初始值) + TCP段字节序号,TCP段字节序号指的是TCP段的第几个字节,是一个相对值。服务器的ACK号就是ACK = 客户端的Seq + TCP段长度。服务端向客户端发送数据同理(用的是服务器的序号初始值)。

比如客户端的序号初始值是123456,服务器的序号初始值是56789。连接建立后,客户端发送的第一个包的序号就是Seq = 123456 + 1 = 123457,假设TCP包长度Length是100个字节,服务端的ACK号就是:ACK = Seq + Length = 123557

发送方的序号和接收方的确认号都使用的是发送方的序号初始值。

把原始值s1和s2去掉,剩余的部分就是相对值。

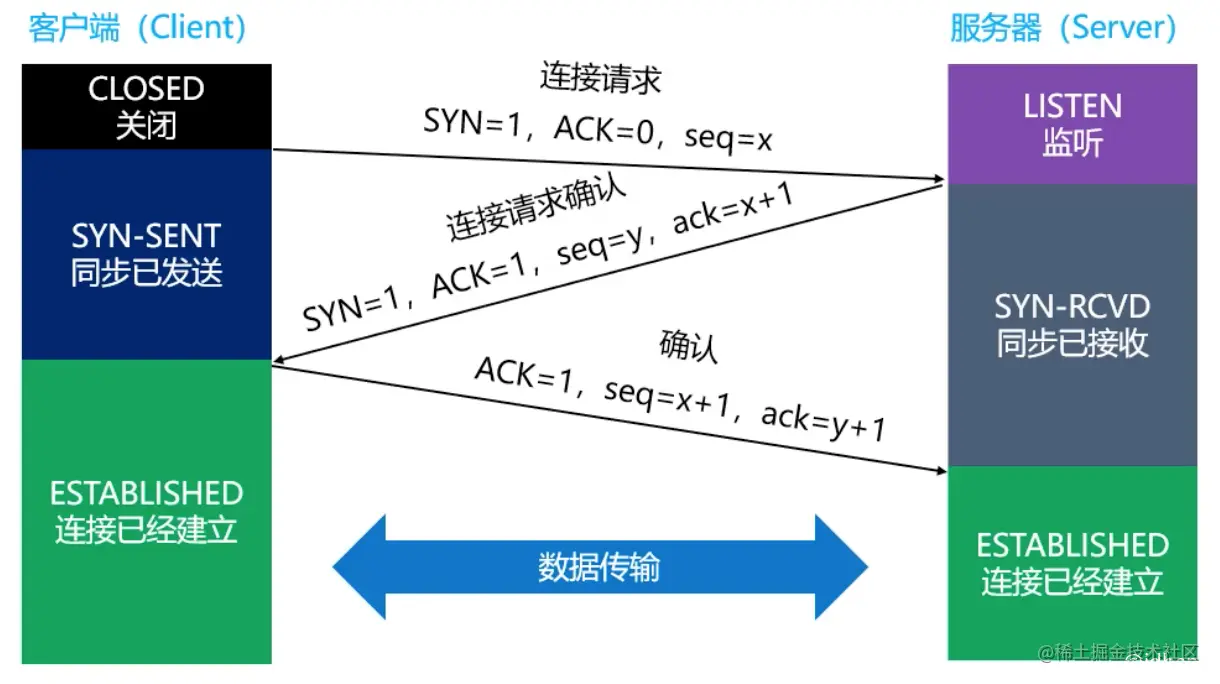

二、建立连接(三次握手)

  • CLOSED:client处于关闭状态。
  • LISTEN:server处于监听状态,等待client连接。
  • SYN-RCVD:表示server接收到了SYN报文,当收到client的ACK报文后,它会进入到ESTABLISHED状态。
  • SYN-SEND:表示client已发送SYN报文,等待server的第2次握手。
  • ESTABLISHED:表示连接已经建立。

前2次握手的特点:

  • SYN都设置为1
  • 数据部分的长度都为0
  • TCP头部的长度一般是32字节,固定部分是20字节,选项部分是12字节

双方会交换确认一些信息,比如MSS、是否支持SACK、Window scale(窗口缩放系数)等。这些数据都放在TCP头部的选项部分中(12字节)。

为什么建立连接的时候,要进行3次握手?2次不行么? 主要目的是防止server端一直在等待,浪费资源。

  • 如果建立连接只需要2次握手。假设client发出的第一个连接请求报文段,因为网络延迟,在连接释放以后的某个时间才到达server。
  • 本来这是一个早已失效的连接请求,但server收到此失效的请求后,误认为是client再次发出的一个新的连接请求,于是server就向client发出确认报文段,同意建立连接;
  • 如果不采用3次握手,那么只要server发出确认,新的连接就建立了;
  • 由于现在client并没有真正想连接服务器的意愿,因此不会理睬server的确认,也不会向server发送数据;
  • 但server却以为新的连接已经建立,并一直等待client发来的数据,这样server的很多资源就白白浪费掉了。

采用三次握手的办法就可以防止上述现象的发生。例如上述情况,client没有向server的确认发出确认,server由于收不到确认,就知道client并没有要求建立连接。

第三次握手失败了,会怎么处理?

  • 此时server的状态为SYN-RCVD,若等不到client的ACK,server会重新发送SYN+ACK包;
  • 如果server多次重发SYN+ACK都等不到client的ACK,就会发送RST包,强制关闭连接。

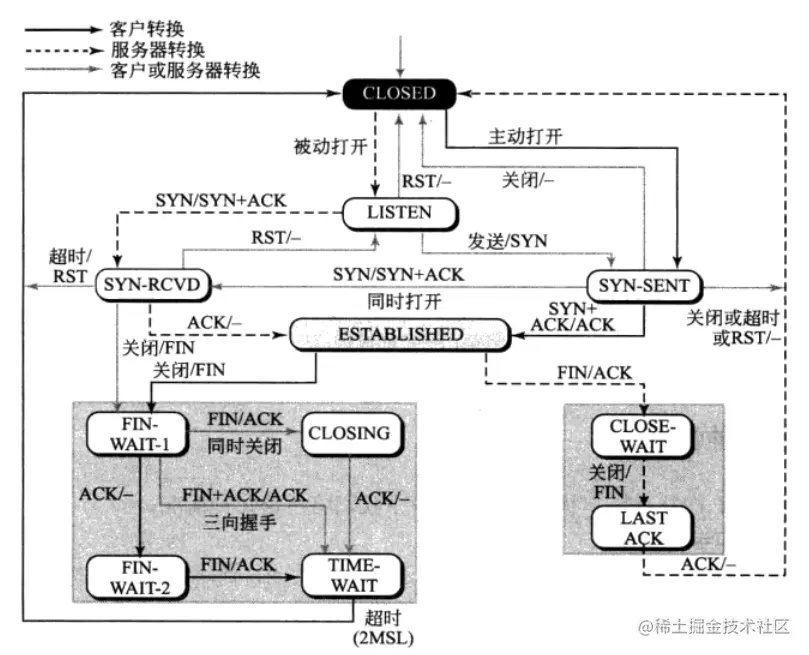

三、释放连接(四次挥手)

  • FIN-WAIT-1:表示想主动关闭连接。
    • 向对方发送了FIN报文,此时进入到 FIN-WAIT-1状态。
  • CLOSE-WAIT:表示在等待关闭。
    • 当对方发送FIN给自己,自己会回应一个ACK报文给对方,此时进入到CLOSE-WAIT状态。
    • 在此状态下,需要考虑自己是否还有数据要发送给对方,如果没有,发送FIN报文给对方。
  • FIN-WAIT-2:只要对方发送ACK确认后,主动方就会处于FIN-WAIT-2状态,然后等待对方发送FIN报文。
  • CLOSING:一种比较罕见的例外状态。
    • 表示你发送FIN报文后,并没有收到对方的ACK报文,反而却也收到了对方的FIN报文。
    • 如果双方几乎在同时准备关闭连接的话,那么就出现了双方同时发送FIN报文的情况,也即会出现CLOSING状态。
    • 表示双方都正在关闭连接。
  • LAST-ACK:被动关闭一方在发送FIN报文后,最后等待对方的ACK报文。当收到ACK报文后,即可进入CLOSED状态。
  • TIME-WAIT:表示收到了对方的FIN报文,并发送出了ACK报文,就等2MSL后即可进入CLOSED状态。
    • 如果FIN-WAIT-1状态下收到了对方同时带FIN标志和ACK标志的报文时,可以直接进入到TIME-WAIT状态,而无须经过FIN-WAIT-2状态。
  • CLOSED:关闭状态。

由于有些状态的时间比较短暂,所以很难用netstat命令看到,比如SYN-RCVDFIN-WAIT等。

为什么释放连接要经过TIME-WAIT状态?能直接释放么? TCP/IP协议栈在设计上,允许任何一方先发起断开请求。这里演示的是client主动要求断开的。

client发送ACK后,需要有个TIME-WAIT阶段,等待一段时间后,再真正关闭连接。一般是等待2倍的MSL(Maximum Segment Lifetime,最大分割生存期)。MSL是TCP报文在Internet上的最长生存时间,每个具体的TCP实现都必须选择一个确定的MSL值,RFC1122建议是2分钟。可以防止本次连接中产生的数据包误传到下一次连接中(因为本次连接中的数据包都会在2MSL时间内消失)。

如果client发送ACK后马上释放了,然后又因为网络原因server没有收到client的ACK,server就会重发FIN。这时可能出现的情况是:

  • client没有任何响应,服务器那边会干等,甚至多次重发FIN,浪费资源。
  • client有个新的应用程序刚好分配了同一个端口号,新的应用程序收到FIN后马上开始执行断开连接的操作,本来它可能是想跟server建立连接的。

client在TIME-WAIT状态下,主要是等待server是否会继续发送FIN(防止client的ACK丢包)。

为什么释放连接的时候,要进行4次挥手? 主要原因是:TCP是双工模式。

  1. 第1次挥手:当主机1发出FIN报文段时
    • 表示主机1告诉主机2,主机1已经没有数据要发送了,但是此时主机1还是可以接收来自主机2的数据
  2. 第2次挥手:当主机2返回ACK报文段时
    • 表示主机2已经知道主机1没有数据发送了,但是主机2还是可以发送数据到主机1的
  3. 第3次挥手:当主机2也发送了FIN报文段时
    • 表示主机2告诉主机1,主机2已经没有数据要发送了
  4. 第4次挥手:当主机1返回ACK报文段时
    • 表示主机1已经知道主机2没有数据发送了,随后正式断开整个TCP连接
