前言

对象在底层的本质就是结构体

Clang简介

Clang是一个C语言、C++、Objective-C语言的轻量级编译器。源代码发布于BSD协议下。 Clang将支持其普通lambda表达式、返回类型的简化处理以及更好的处理constexpr关键字。 Clang是一个由Apple主导编写，基于LLVM的C/C++/Objective-C编译器。

Clang语法

clang -rewrite-objc main.m -o main.cpp 把目标文件编译成c++文件
如遇到UIKit报错，可使用以下语法
clang -rewrite-objc -fobjc-arc -fobjc-runtime=ios-13.0.0 -isysroot / Applications/Xcode.app/Contents/Developer/Platforms/ iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator13.0.sdk main.m 此外，Xcode自带了xcrun命令，xcrun是对clang的封装

模拟器 xcrun -sdk iphonesimulator clang -arch arm64 -rewrite-objc main.m -o main-arm64.cpp
真机 xcrun -sdk iphoneos clang -arch arm64 -rewrite-objc main.m -o main- arm64.cpp

案例1-OC本质

首先，我们建立一个person类，定义两个属性

@interface RCPerson : NSObject
@property (nonatomic, strong) NSString * name;
@property (nonatomic, strong) NSString * hobby;
@end

@implementation RCPerson
@end

通过clang编译，输出一个.cpp文件

clang -rewrite-objc main.m -o main.cpp

在.cpp文件中，我们找到了RCPerson_IMPL，它是一个结构体类型，有两个成员变量，这时我们可以再增加一个属性重新编译，发现对应的结构体中成员变量同样增加一个_变量，所以RCPerson_IMPL即我们的RCPerson对象底层，是一个结构体。

#ifndef _REWRITER_typedef_RCPerson
#define _REWRITER_typedef_RCPerson
typedef struct objc_object RCPerson;
typedef struct {} _objc_exc_RCPerson;
#endif

extern "C" unsigned long OBJC_IVAR_$_RCPerson$_name;
extern "C" unsigned long OBJC_IVAR_$_RCPerson$_hobby;
struct RCPerson_IMPL {
	struct NSObject_IMPL NSObject_IVARS;
	NSString *_name;
	NSString *_hobby;
};

我们发现RCPerson_IMPL继承于NSObject_IMPL结构体，这里的NSObject_IMPL是什么呢，搜索查看，原来就是ISA结构体

#ifndef _REWRITER_typedef_NSObject
#define _REWRITER_typedef_NSObject
typedef struct objc_object NSObject;
typedef struct {} _objc_exc_NSObject;
#endif

struct NSObject_IMPL {
	Class isa;
};

此外，我们还发现，平时常用的对象NSArray、NSData、NSDictionary、NSURL等，底层都是objc_object结构体

// @class NSData;
#ifndef _REWRITER_typedef_NSData
#define _REWRITER_typedef_NSData
typedef struct objc_object NSData;
typedef struct {} _objc_exc_NSData;
#endif

#ifndef _REWRITER_typedef_NSArray
#define _REWRITER_typedef_NSArray
typedef struct objc_object NSArray;
typedef struct {} _objc_exc_NSArray;
#endif

#ifndef _REWRITER_typedef_NSDictionary
#define _REWRITER_typedef_NSDictionary
typedef struct objc_object NSDictionary;
typedef struct {} _objc_exc_NSDictionary;
#endif

#ifndef _REWRITER_typedef_NSCharacterSet
#define _REWRITER_typedef_NSCharacterSet
typedef struct objc_object NSCharacterSet;
typedef struct {} _objc_exc_NSCharacterSet;
#endif

#ifndef _REWRITER_typedef_NSURL
#define _REWRITER_typedef_NSURL
typedef struct objc_object NSURL;
typedef struct {} _objc_exc_NSURL;

而Class，id，SEL这些都是结构体指针，所以我们使用时不加*, 此外他们的结构体类型不相同。

typedef struct objc_class *Class;
typedef struct objc_object *id;
typedef struct objc_selector *SEL;

这里对应的就是属性name、hobby的set和get方法，OC方法默认有self , _cmd两个隐藏参数，get方法本质的就是通过self指针地址加上属性偏移值计算得到一个地址，再取出这个地址的值，set方法本质就是将值赋给计算得到的地址。

static NSString * _I_RCPerson_name(RCPerson * self, SEL _cmd) { return (*(NSString **)((char *)self + OBJC_IVAR_$_RCPerson$_name)); }
static void _I_RCPerson_setName_(RCPerson * self, SEL _cmd, NSString *name) { (*(NSString **)((char *)self + OBJC_IVAR_$_RCPerson$_name)) = name; }

static NSString * _I_RCPerson_hobby(RCPerson * self, SEL _cmd) { return (*(NSString **)((char *)self + OBJC_IVAR_$_RCPerson$_hobby)); }
static void _I_RCPerson_setHobby_(RCPerson * self, SEL _cmd, NSString *hobby) { (*(NSString **)((char *)self + OBJC_IVAR_$_RCPerson$_hobby)) = hobby; }

总结

类的定义在底层会变编译成结构体，第一个成员变量为isa
对象的本质为struct objc_object类型的结构体指针
id、SEL、Class底层为结构体指针，其它（NSString 等）为结构体
隐藏参数，id self 和 SEL _cmd
可以通过对象首地址+偏移量，做地址平移，进行set和get方法

isa探索

在arm64之前的armv7、armv7s架构中，isa就是一个普通的指针，存储着Class、Meta-Class对象的内存地址
从arm64架构开始，对isa进行了优化，变成了一个共用体union（互斥）结构，还使用位域来存储更多的信息
共用体可以多个成员，其大小由最大的成员的大小决定，所有成员共享同一块大小的内存，一次只能使用其中的一个成员，对某一个成员赋值，会覆盖其他成员的值（但前提是成员所占字节数相同，当成员所占字节数不同时只会覆盖相应字节上的值，比如对char成员赋值就不会把整个int成员覆盖掉，因为char只占一个字节，而int占四个字节），union量的存放顺序是所有成员都从低地址开始存放的。
位域，sizeOf只占一个字节，这里1代表位

struct Car2 {
    Bool front: 1;
    Bool back : 1;
    Bool left : 1;
    Bool right: 1;
}

在对象本质文章中，我们知道了alloc流程：
alloc -> _objc_rootAlloc -> callAlloc -> _objc_rootAllocWithZone -> _class_createInstanceFromZone -> (instanceSize、calloc、initInstanceISA或initIsa)
其中obj->initIsa(cls)或initInstanceISA都会调用isa的初始化方法，我们来看看其源码流程
isa初始化方法调用如下

inline void
objc_object::initIsa(Class cls)
{
    initIsa(cls, false, false);
}

接着进入objc_object::initIsa函数中，这里new了一个isa_t类型的数据结构，然后设置关联class，再设置一些成员变量，最后赋值给isa返回

inline void
objc_object::initIsa(Class cls, bool nonpointer, UNUSED_WITHOUT_INDEXED_ISA_AND_DTOR_BIT bool hasCxxDtor)
{
    ASSERT(!isTaggedPointer());

    isa_t newisa(0);

    if (!nonpointer) {
        newisa.setClass(cls, this);
    } else {
        ASSERT(!DisableNonpointerIsa);
        ASSERT(!cls->instancesRequireRawIsa());


#if SUPPORT_INDEXED_ISA
        ASSERT(cls->classArrayIndex() > 0);
        newisa.bits = ISA_INDEX_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
        newisa.has_cxx_dtor = hasCxxDtor;
        newisa.indexcls = (uintptr_t)cls->classArrayIndex();
#else
        newisa.bits = ISA_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
#   if ISA_HAS_CXX_DTOR_BIT
        newisa.has_cxx_dtor = hasCxxDtor;
#   endif
        newisa.setClass(cls, this);
#endif
        newisa.extra_rc = 1;
    }

    // This write must be performed in a single store in some cases
    // (for example when realizing a class because other threads
    // may simultaneously try to use the class).
    // fixme use atomics here to guarantee single-store and to
    // guarantee memory order w.r.t. the class index table
    // ...but not too atomic because we don't want to hurt instantiation
    isa = newisa;
}

查看isa_t，其本质是联合体，联合体的变量是“互斥”的，所有变量共用一个地址，同一时间一个变量有效，其它数据为脏数据。

union isa_t {
    isa_t() { } // 构造函数
    isa_t(uintptr_t value) : bits(value) { } // 析构函数

    uintptr_t bits;

private:
    // 访问该类需要自定义ptrauth操作，所以
    // 强制用户端执行setClass/getClass
    // 私有方法
    Class cls;

public:
#if defined(ISA_BITFIELD)
    struct {
        ISA_BITFIELD;  // 定义在isa.h中
    };

    bool isDeallocating() {
        return extra_rc == 0 && has_sidetable_rc == 0;
    }
    void setDeallocating() {
        extra_rc = 0;
        has_sidetable_rc = 0;
    }
#endif

    void setClass(Class cls, objc_object *obj);
    Class getClass(bool authenticated);
    Class getDecodedClass(bool authenticated);
};

isa_t中有一个结构体ISA_BITFIELD，这里定义了位域信息，以arm64真机为例，掩码地址0x00007ffffffffff8ULL

#     define ISA_BITFIELD                                                      \
        uintptr_t nonpointer        : 1;                                       \
        uintptr_t has_assoc         : 1;                                       \
        uintptr_t has_cxx_dtor      : 1;                                       \
        uintptr_t shiftcls          : 33; /*MACH_VM_MAX_ADDRESS 0x1000000000*/ \
        uintptr_t magic             : 6;                                       \
        uintptr_t weakly_referenced : 1;                                       \
        uintptr_t unused            : 1;                                       \
        uintptr_t has_sidetable_rc  : 1;                                       \
        uintptr_t extra_rc          : 19
#     define RC_ONE   (1ULL<<45)
#     define RC_HALF  (1ULL<<18)
#   endif

nonpointer：表示是否对 isa 指针开启指针优化。0:纯isa指针。1:不⽌是类对象地址,isa 中包含了类信息、对象的引⽤计数等
has_assoc：关联对象标志位，0没有，1存在
has_cxx_dtor：该对象是否有 C++ 或者 Objc 的析构器,如果有析构函数,则需要做析构逻辑,如果没有,则可以更快的释放对象
shiftcls: 存储类指针的值。开启指针优化的情况下，在 arm64 架构中有33位⽤来存储类指针
magic：⽤于调试器判断当前对象是真的对象还是没有初始化的空间
weakly_referenced：志对象是否被指向或者曾经指向⼀个 ARC 的弱变量，没有弱引⽤的对象可以更快释放。
deallocating：标志对象是否正在释放内存
has_sidetable_rc：当对象引⽤技术⼤于 10 时，则需要借⽤该变量存储进位
extra_rc：当表示该对象的引⽤计数值，实际上是引⽤计数值减 1，例如，如果对象的引⽤计数为 10，那么 extra_rc 为 9。如果引⽤计数⼤于 10，则需要使⽤到下⾯的 has_sidetable_rc。

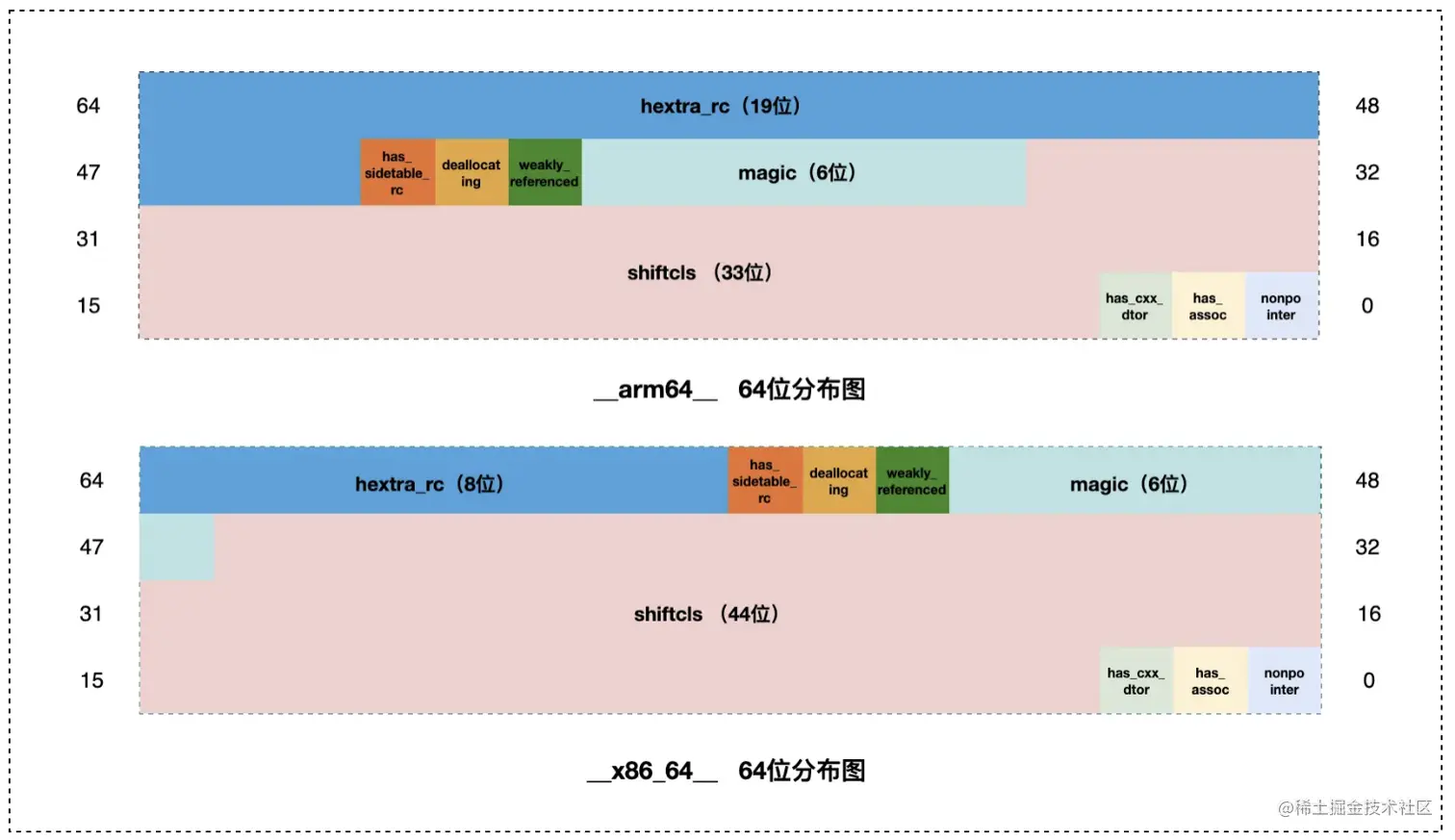

iOS为小端模式，从低地址到高地址排列，排列结果如下（原秋大神的图）

验证isa与class关系的两种方式

通过mask计算，mask就是定义的面具，isa地址 & Mask得到类地址
通过左移、右移计算，比如x_86.64架构中，上图shiftCls为我们需要的类，右侧有3位，左侧有17位，既可以先>>3 再<<20 再>>17，得到类地址

总结

isa_t是联合体，兼容了纯isa和非纯isa两种情况。
init只是提供接口，便于扩展，返回的是object
