NVMe和NGFF区别

出自NVMe和NGFF区别

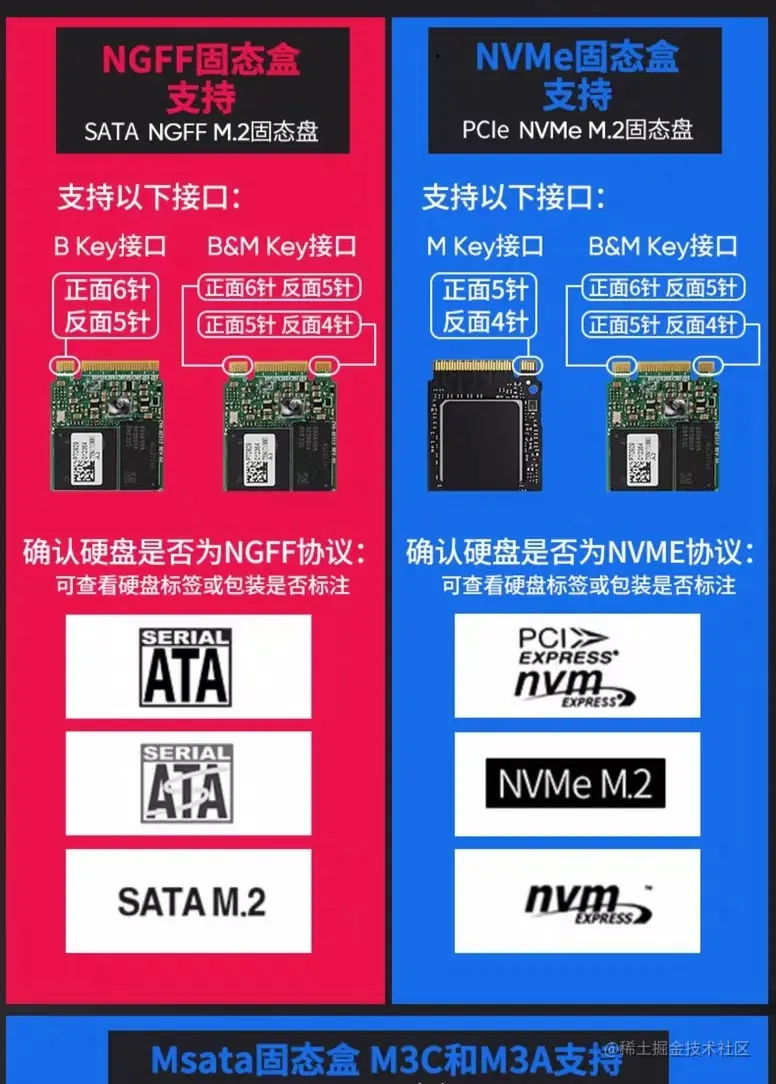

简单总结一下：Bkey 是 NGFF(m.2)的代表，M key是 NVMe的代表，B&Mkey的有可能是NGFF也可能是NVMe

M.2模块卡口和提供的接口

Key编号	卡口针数	提供接口
A	8 - 15	PCIe×2、USB 2.0、I2C和DP×4
B	12 - 19	PCIe×2、SATA、USB 2.0、USB	3.0、音频、UIM、 HSIC、HSIC、I2C和SMBus
C	16 - 23	保留供未来使用
D	20 - 27	保留供未来使用
E	24 - 31	PCIe×2、USB	2.0、I²C、SDIO、UART和PCM
F	28 - 35	未来存储器接口（FMI）
G	39 - 46	保留供自定义使用（在M.2规范中未使用）
H	43 - 50	保留供未来使用
J	47 - 54	保留供未来使用
K	51 - 58	保留供未来使用
L	55 - 62	保留供未来使用
M	59 - 66	PCIe×4、SATA和SMBus

M.2模块最大组件厚度

类型编号	正面	背面
S1	1.20 mm	不适用
S2	1.35 mm	不适用
S3	1.50 mm	不适用
D1	1.20 mm	1.35 mm
D2	1.35 mm	1.35 mm
D3	1.50 mm	1.35 mm
D4	1.50 mm	0.70 mm
D5	1.50 mm	1.50 mm

B与M位置的M.2锁定槽。各针在M.2的两侧排列。

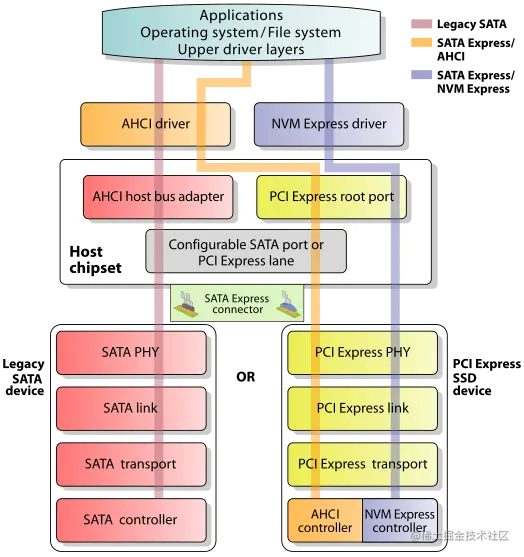

SATA Express软件体系结构的一个高层次概览，这也适用于M.2。它支持传统SATA和PCI Express存储设备，包括AHCI和NVMe作为逻辑设备接口。
