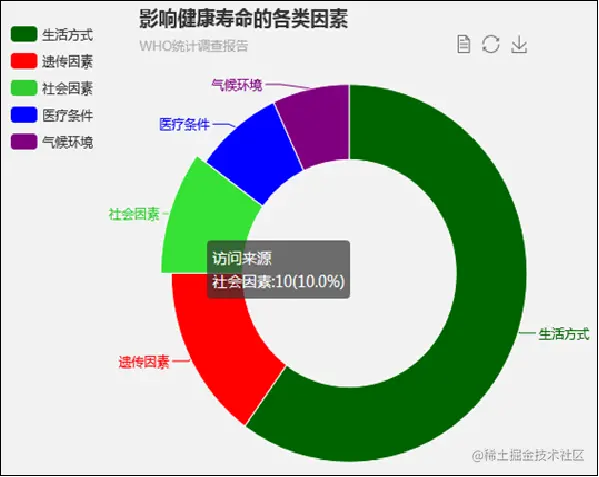

除了用户的交互操作，有时也需要在程序里调用方法并触发图表的行为，如显示tooltip、选中图例等。在ECharts 3.x和ECharts 4.x中，通过dispatchAction({ type: ' ' })触发图表行为，统一管理了所有动作，也可以根据需要记录用户的行为路径。 利用影响健康寿命的各类因素数据绘制圆环图，如图所示。
由图可知，在图中有以下动画效果。 （1）在高亮的扇区上显示tooltip。 （2）鼠标没有移入时，圆环图自动循环高亮各扇区。 （3）鼠标移入时，取消自动循环高亮，只高亮鼠标选中的那一个扇区。 （4）鼠标移出后，又恢复自动循环高亮各扇区。
该图例的源代码如下：
<html>
<head>
<meta charset="utf-8">
<script type="text/javascript" src='js/echarts.js'></script>
</head>
<body>
<div id="main" style="width: 800px; height: 600px"></div>
<script type="text/javascript">
//基于准备好的dom,初始化ECharts图表
var myChart = echarts.init(document.getElementById("main"));
var option = { //指定图表的配置项和数据
color: ['DarkGreen', 'red', 'LimeGreen', 'blue', 'Purple', 'GreenYellow'],
backgroundColor: 'rgba(128, 128, 128, 0.1)', //rgba设置透明度0.1
title: { //配置标题组件
text: '影响健康、寿命的各类因素', //设置主标题
subtext: 'WHO统计调查报告', //设置次标题
left: 144, top: 5 //设置主次标题都左右居中
},
tooltip: { //配置提示框组件
trigger: 'item',
//formatter: "{a} <br/>{b} : {c} ({d}%)",
formatter: function (data) {
//console.log(data)
return data.seriesName + "<br/>" + data.name + ":" + data.value
//百分比的小数点1位，默认为2位
+ "(" + data.percent.toFixed(1) + "%)";
}
},
legend: { //配置图例组件
orient: 'vertical', //设置垂直排列
left: 22, //设置图例左边距
top: 22, //设置图例顶边距
data: ['生活方式', '遗传因素', '社会因素', '医疗条件', '气候环境'],
},
toolbox: { //配置工具箱组件
show: true, //设置是否显示工具箱
left: 444, //设置工具箱左边距
top: 28, //设置工具箱顶边距
feature: {
mark: { show: true },
dataView: { show: true, readOnly: false },
magicType: {
show: true,
type: ['pie', 'funnel'],
option: {
funnel: {
x: '25%', width: '50%',
funnelAlign: 'left', max: 1548
}
}
},
restore: { show: true },
saveAsImage: { show: true }
}
},
calculable: true,
series: [ //配置数据系列
{
cursor: 'crosshair', //设置经过扇区时，鼠标的形状为十字线
name: '访问来源', type: 'pie',
itemStyle: {
normal: {
borderColor: '#fff', borderWidth: 1,
label: { show: true, position: 'outer' },
labelLine: {
show: true, length: 4,
lineStyle: { width: 1, type: 'solid' }
}
}
},
legendHoverLink: false,
radius: ['45%', '75%'], //设置半径，前者表示内半径，后者表示外半径
center: ['58%', '55%'], //设置圆心
data: [{ value: 60, name: '生活方式' }, { value: 15, name: '遗传因素' },
{ value: 10, name: '社会因素' }, { value: 8, name: '医疗条件' },
{ value: 7, name: '气候环境' }]//设置数据的具体值
}
]
};
myChart.setOption(option);//使用刚指定的配置项和数据显示图表
//动画效果的要求
//(1)在高亮的扇区上显示tooltip
//(2)鼠标没有移入时，饼图自动循环高亮各扇区
//(3)鼠标移入时，取消自动循环高亮，只高亮鼠标选中的那一个扇区
//(4)鼠标移出后，又恢复自动循环高亮各扇区
var _this = this
var isSet = true //为了做判断：当鼠标移上去时，自动高亮就被取消
var currentIndex = -1 //设置循环起始位置
//1--自动高亮展示
var chartHover = function () { //创建自定义函数chartHover
var dataLen = option.series[0].data.length
_this.myChart.dispatchAction({
type: 'downplay', //取消之前高亮的图形
seriesIndex: 0,
dataIndex: currentIndex
})
currentIndex = (currentIndex + 1) % dataLen
_this.myChart.dispatchAction({
type: 'highlight', //高亮当前图形
seriesIndex: 0,
dataIndex: currentIndex
})
_this.myChart.dispatchAction({
type: 'showTip', //显示tooltip
seriesIndex: 0,
dataIndex: currentIndex
})
}
//调用chartHover自定义函数，时间间隔为3秒
_this.startCharts = setInterval(chartHover, 3000)
//2--鼠标移上去时的动画效果
this.myChart.on('mouseover', function (param) {
isSet = false,
clearInterval(_this.startCharts),
_this.myChart.dispatchAction({
type: 'downplay', //取消之前高亮的图形
seriesIndex: 0,
dataIndex: param.dataIndex
})
_this.myChart.dispatchAction({
type: 'highlight', //高亮当前图形
seriesIndex: 0,
dataIndex: param.dataIndex
})
_this.myChart.dispatchAction({
type: 'showTip', //显示tooltip
seriesIndex: 0,
dataIndex: param.dataIndex
})
})
//3--鼠标移出之后，恢复自动高亮
this.myChart.on('mouseout', function (param) {
if (!isSet) {
//调用chartHover自定义函数，时间间隔为3秒
_this.startCharts = setInterval(chartHover, 3000),
isSet = true
}
});
</script>
</body>
</html>
在调用dispatchAction循环高亮圆环图的每个扇区的关键代码中主要通过dispatchAction({ type: ' ' })触发图表行为。在type: ' '中，引号中的内容用于指定具体的行为，如'highlight'、'downplay'、'showTip'。在运行时，代码通过检测鼠标的行为调用相应的回调函数，myChart.on ('mouseover',function(param) )设置了鼠标移入时的动画效果，myChart.on('mouseout', function(param) )设置了鼠标移出之后的动画效果。在代码中，设置了以下行为。 （1）type: 'highlight'，高亮当前图形。 （2）type: 'downplay'，取消之前高亮的图形。 （3）type: 'showTip'，显示tooltip。
