概述

DevOps 是一系列做法和工具，可以使 IT 和软件开发团队之间的流程实现自动化。其中，随着敏捷软件开发日趋流行，持续集成 (CI) 和持续交付 (CD) 已经成为该领域一个理想的解决方案。在 CI/CD 工作流中，每次集成都通过自动化构建来验证，包括编码、发布和测试，从而帮助开发者提前发现集成错误，团队也可以快速、安全、可靠地将内部软件交付到生产环境。
不过，传统的 Jenkins Master-Agent 架构（即多个 Agent 为一个 Master 工作）有以下不足。

如果 Master 宕机，整个 CI/CD 流水线会崩溃。资源分配不均衡，一些 Agent 的流水线任务 (Job) 出现排队等待，而其他 Agent 处于空闲状态。不同的 Agent 可能配置环境不同，并需要使用不同的编码语言。这种差异会给管理和维护带来不便。

了解 KubeSphere DevOps

KubeSphere DevOps 工程支持源代码管理工具，例如 GitHub、Git 和 SVN。用户可以通过图形编辑面板 (Jenkinsfile out of SCM) 构建 CI/CD 流水线，或者从代码仓库 (Jenkinsfile in SCM) 创建基于 Jenkinsfile 的流水线。

KubeSphere CI/CD 流水线工作流

KubeSphere CI/CD 流水线基于底层 Kubernetes Jenkins Agent 而运行。这些 Jenkins Agent 可以动态扩缩，即根据任务状态进行动态供应或释放。Jenkins Master 和 Agent 以 Pod 的形式运行在 KubeSphere 节点上。Master 运行在其中一个节点上，其配置数据存储在一个存储卷 (Volume) 中。Agent 运行在各个节点上，但可能不会一直处于运行状态，而是根据需求动态创建并自动删除。

当 Jenkins Master 收到构建请求，会根据标签动态创建运行在 Pod 中的 Jenkins Agent 并注册到 Master 上。当 Agent 运行完任务后，将会被释放，相关的 Pod 也会被删除。

动态供应 Jenkins Agent

动态供应 Jenkins Agent 有以下优势： 资源分配合理：KubeSphere 动态分配已创建的 Agent 至空闲节点，避免因单个节点资源利用率高而导致任务排队等待。 高可扩缩性：当 KubeSphere 集群因资源不足而导致任务长时间排队等待时，您可以向集群新增节点。 高可用性：当 Jenkins Master 故障时，KubeSphere 会自动创建一个新的 Jenkins Master 容器，并将存储卷挂载至新创建的容器，保证数据不会丢失，从而实现集群高可用。

DevOps 开发

启用 DevOps

以 admin 身份登录控制台，点击左上角的平台管理，选择集群管理。

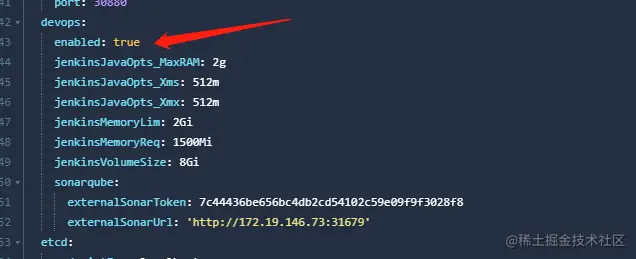

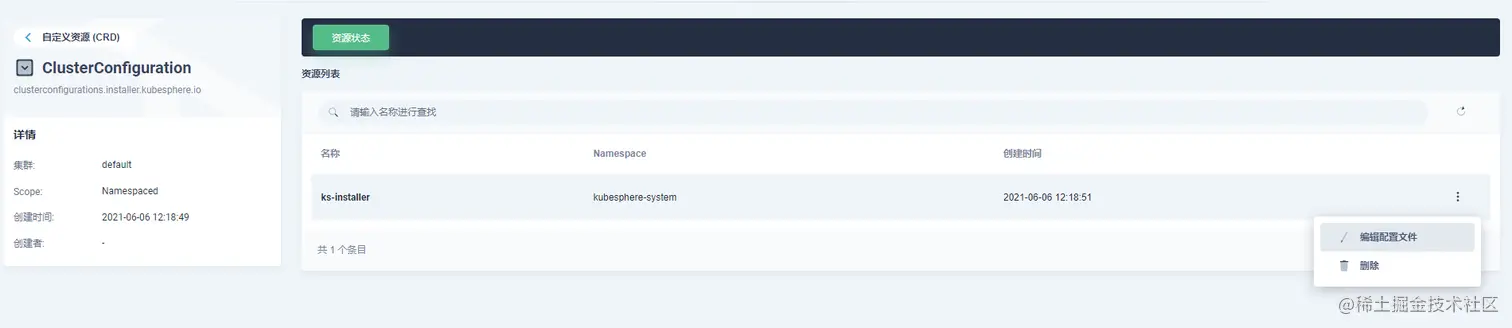

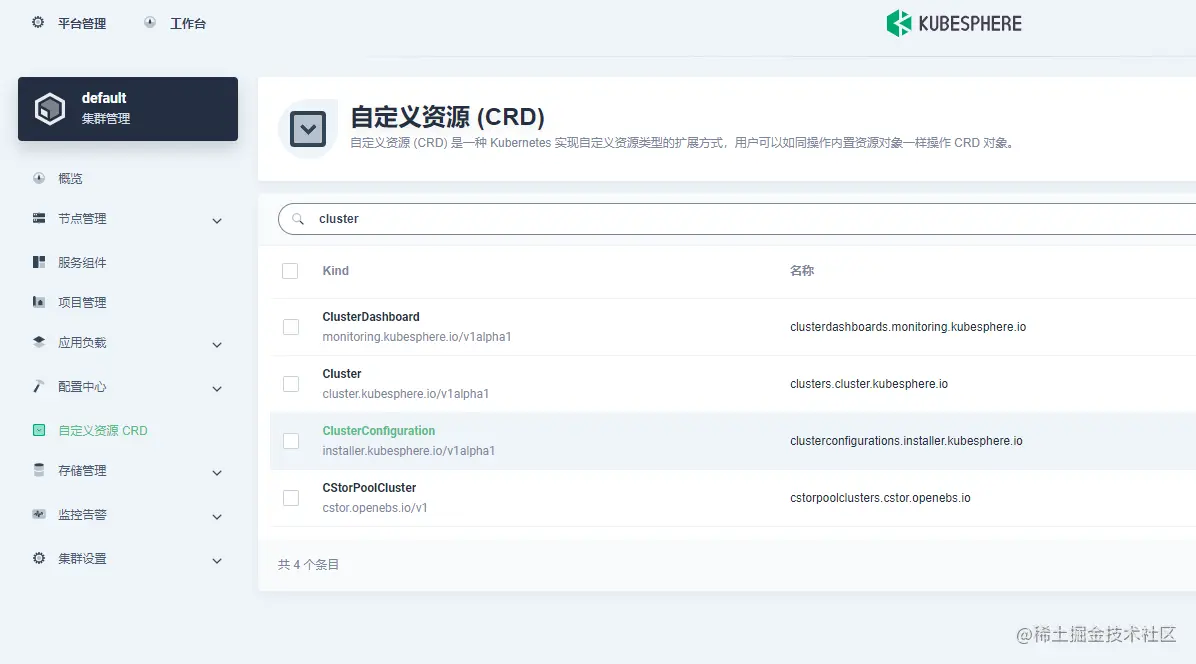

2.点击自定义资源 CRD，在搜索栏中输入 clusterconfiguration，点击搜索结果查看其详细页面。 3.在资源列表中，点击 ks-installer 右侧的，选择编辑配置文件。 4.在该 YAML 文件中，搜寻到 devops，将 enabled 的 false 改为 true。完成后，点击右下角的更新，保存配置 5.然后输入以下命令查看安装日志

kubectl logs -n kubesphere-system $(kubectl get pod -n kubesphere-system -l app=ks-install -o jsonpath='{.items[0].metadata.name}') -f

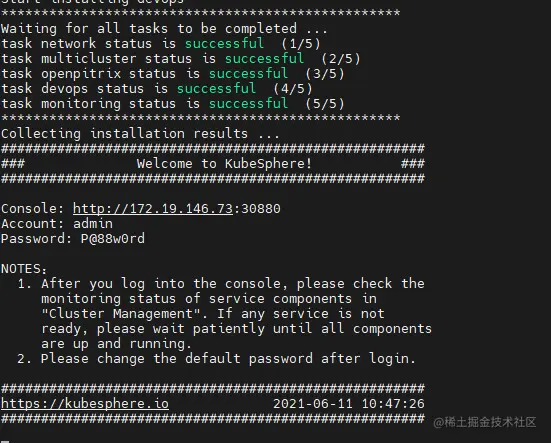

6.出现此界面即为安装成功

集成SonarQube

1.请先安装 Helm，以便后续使用该工具安装 SonarQube。例如，运行以下命令安装 Helm 3：

curl https://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3 | bash

2.安装sonarqube服务器

helm upgrade --install sonarqube sonarqube --repo https://charts.kubesphere.io/main -n kubesphere-devops-system  --create-namespace --set service.type=NodePort

3.执行以下命令获取sonarqube服务器地址

export NODE_PORT=$(kubectl get --namespace kubesphere-devops-system -o jsonpath="{.spec.ports[0].nodePort}" services sonarqube-sonarqube)
export NODE_IP=$(kubectl get nodes --namespace kubesphere-devops-system -o jsonpath="{.items[0].status.addresses[0].address}")
echo http://$NODE_IP:$NODE_PORT

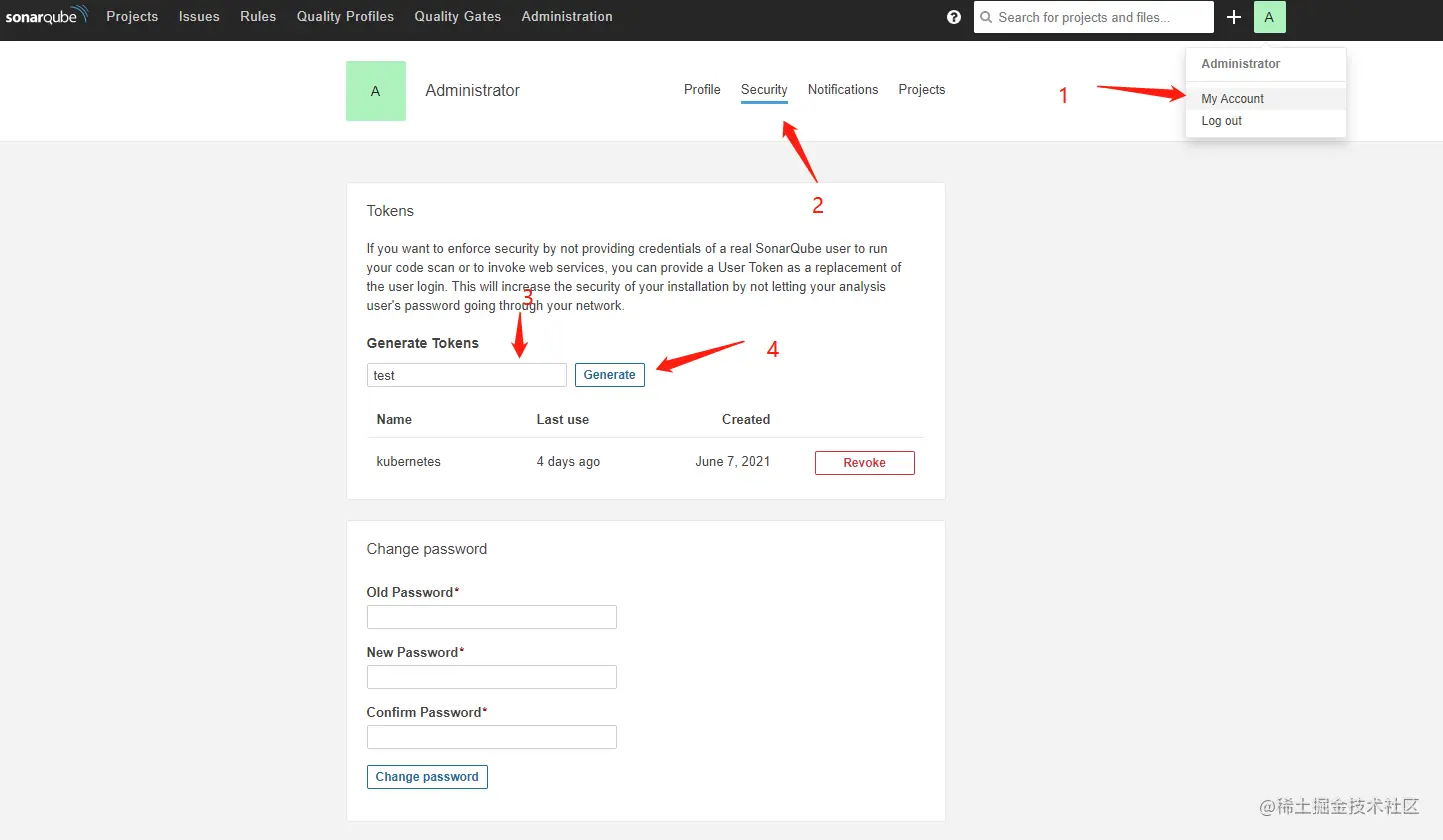

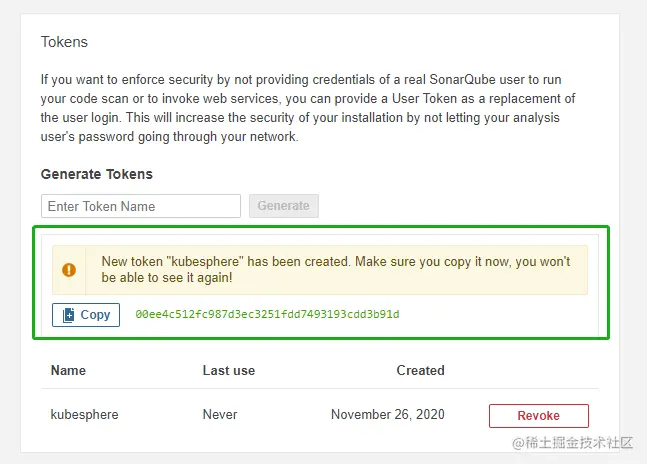

4.查看SonarQube pod 状态，待全部安装完成功运行后访问服务器,然后使用admin/admin账户密码登录 5.依次点击 MyAccount->security->generate 生成token复制并保留 6.获取 Jenkins 的 SonarQube Webhook 地址

export NODE_PORT=$(kubectl get --namespace kubesphere-devops-system -o jsonpath="{.spec.ports[0].nodePort}" services ks-jenkins)
export NODE_IP=$(kubectl get nodes --namespace kubesphere-devops-system -o jsonpath="{.items[0].status.addresses[0].address}")
echo http://$NODE_IP:$NODE_PORT/sonarqube-webhook/

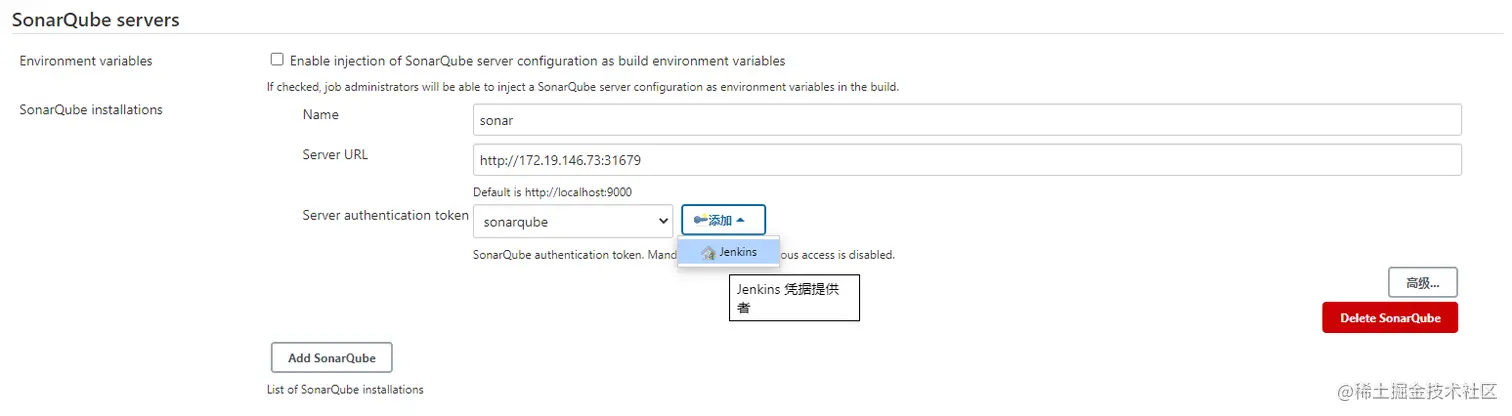

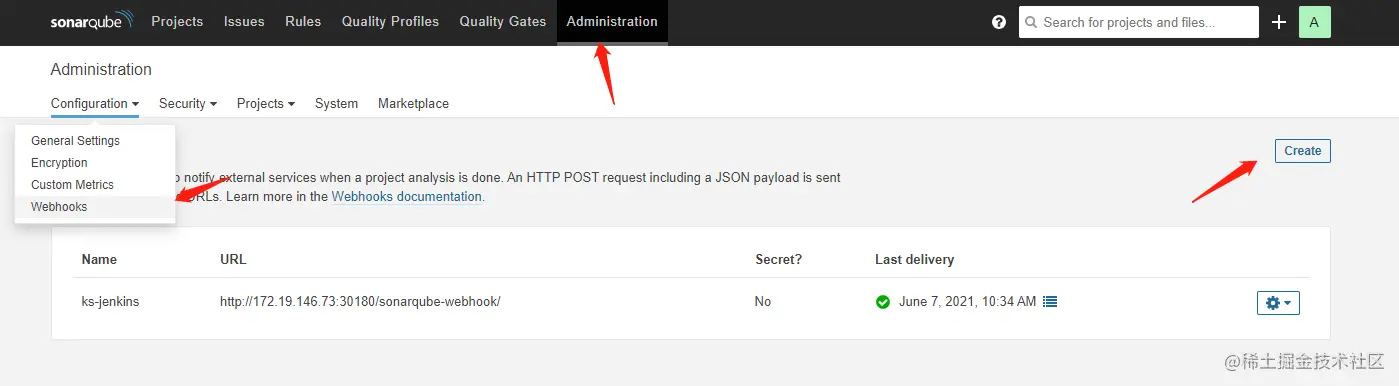

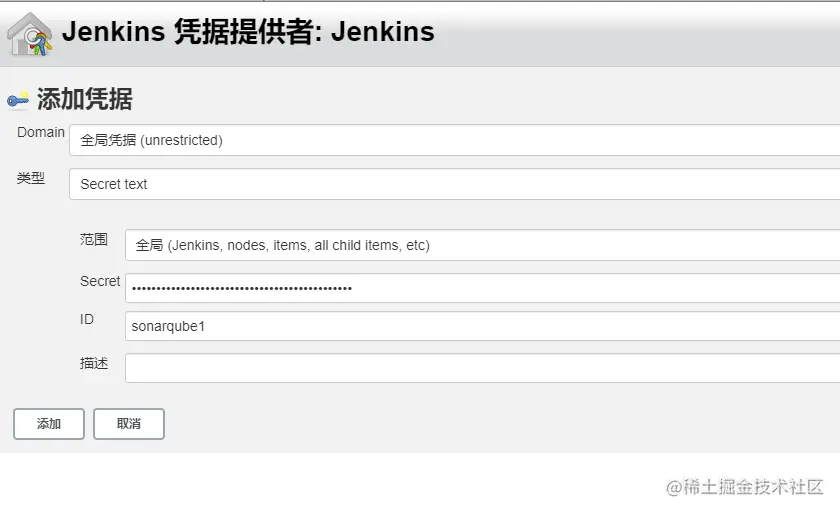

7.依次点击 Administration、Configuration 和 Webhooks 创建一个 Webhook。 8.将 SonarQube 配置添加到 ks-installer （参考步骤四中截图的sonarqube配置） 9.登录Jenkins，账号密码同kubesphere （地址获取参考步骤6 去掉后缀） 10.点击系统管理-> 系统配置-> 找到 SonarQube Servers 一栏添加凭证，secret 输入步骤5生成号的token, 类型选择Secret text ,ID 自定义。随后填写sonarqube 服务信息 11.将 sonarqubeURL 添加到 KubeSphere 控制台，就可以直接通过控制台直接跳转到sonarqube

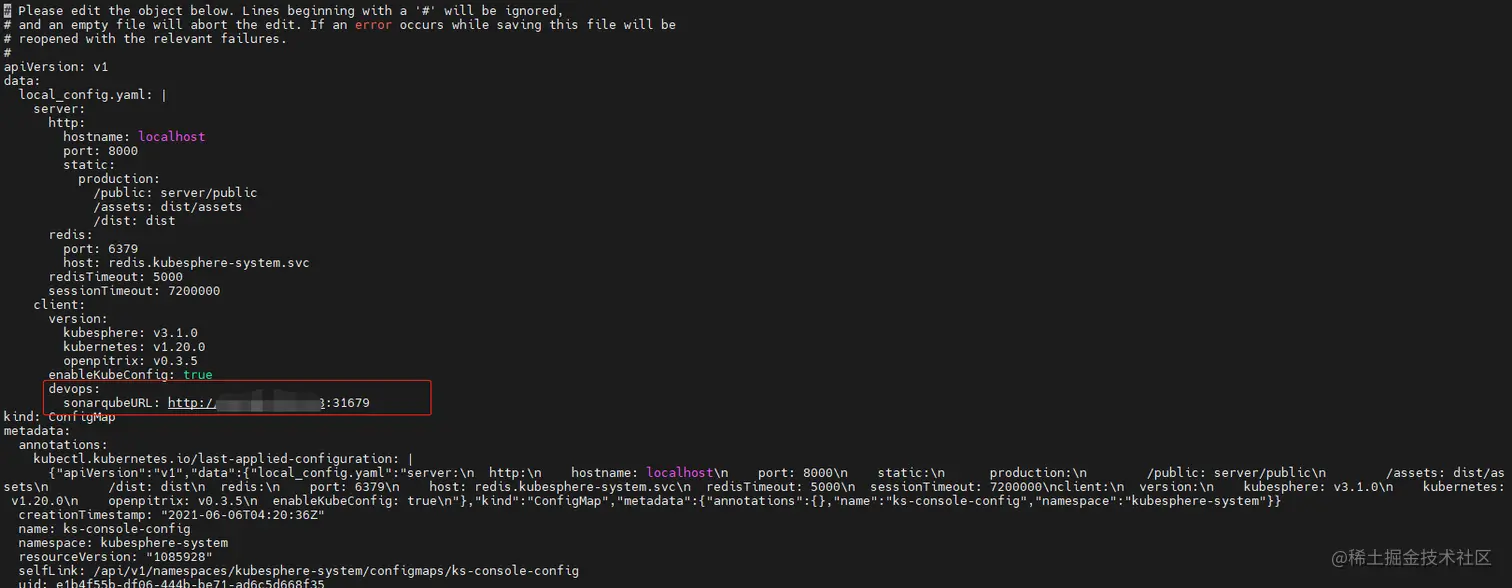

#执行命令 添加sonarqube 地址并保存
kubectl edit  cm -n kubesphere-system  ks-console-config

12.重启ks-apiserver和ks-console

kubectl -n kubesphere-system rollout restart deploy ks-apiserver
kubectl -n kubesphere-system rollout restart deploy ks-console

集成流水线

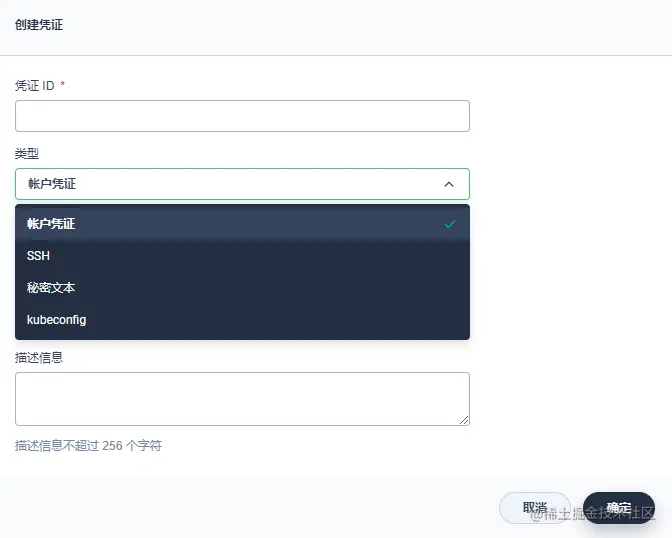

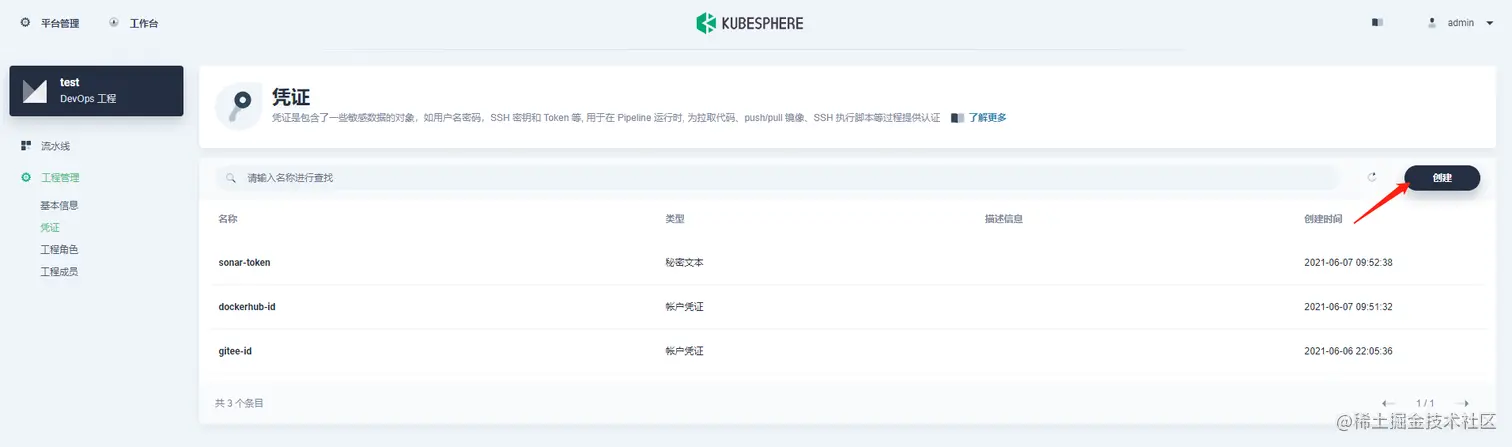

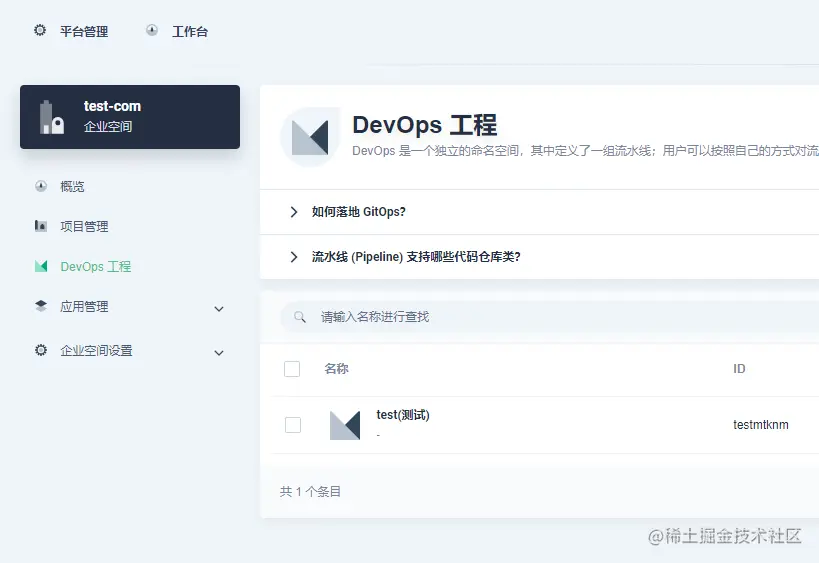

1.使用kubesphere 创建企业空间，创建企业空间管理员，项目管理员，项目开发员，参考kubesphere.com.cn/docs/quick-… 2.使用项目管理员创建一个devOps项目 3.点击项目创建流水线，在参数化构建地方加三个String参数。分别是 REGISTRY docker 镜像仓库地址，DOCKERHUB_NAMESPACE docker仓库名称空间，APP_NAME 项目名称 4.凭证的添加，在devops工程下面创建凭证 git账号和dockerhub账户都属于账户凭证一类，输入账号密码即可。sonarqube则需要选择秘密文本类型，将之前保存的token粘贴即可。

5.点击流水线进入其详情页面。要使用图形编辑面板，请点击流水线选项卡下的编辑流水线。在弹出对话框中，点击**自定义流水线，进行编辑。**或者编辑jenkinsfile。下面用jenkinsfile示例： jenkins流水线语法传送门

pipeline {
  agent { # 指示 Jenkins 为整个流水线分配一个执行器（在 Jenkins 环境中的任何可用代理/节点上）和工作区
    node {
      label 'maven' # 整个流水线将会运行在标签为maven的节点上
    }

  }
  stages {
    stage('Checkout SCM') { # 拉取代码，需要携带id为gitee-id的凭证信息
      agent none
      steps {
        git(url: 'https://gitee.com/xxx.git', credentialsId: 'gitee-id', branch: 'master', changelog: true, poll: false)
      }
    }

    stage('Unit Test') { #执行单元测试
      steps {
        container('maven') { # 指定容器
          sh 'mvn clean -o -gs `pwd`/configuration/settings.xml test' #在指定容器下执行shell脚本
        }

      }
    }

    stage('Code Analysis') { #执行代码分析
      steps {
        container('maven') {
          withCredentials([string(credentialsId : 'sonar-token' ,variable : 'SONAR_TOKEN' ,)]) {
            withSonarQubeEnv('sonar') { #携带凭证 使用sonar环境 执行脚本
              sh 'mvn sonar:sonar -o -gs `pwd`/configuration/settings.xml -Dsonar.login=$SONAR_TOKEN'
            }

          }

          timeout(unit: 'HOURS', activity: true, time: 1) { # 无日志输出后开始计算超时时间
            waitForQualityGate 'true' #等待质量分析是否影响后续业务继续进行
            #代码质量检查标准来源于SonarQube的 Quality Gate (质量阈)，如果需要自定义检查标准请前往 SonarQube 设置
          }

        }

      }
    }

    stage('Build and Push') { # 构建并发布
      agent none
      steps {
        container('maven') { #根据dockerFile构建镜像并push到远端仓库
          sh 'mvn -o -Dmaven.test.skip=true -gs `pwd`/configuration/settings.xml clean package'
          sh 'docker build -f Dockerfile-online -t $REGISTRY/$DOCKERHUB_NAMESPACE/$APP_NAME:SNAPSHOT-$BUILD_NUMBER .'
          withCredentials([usernamePassword(credentialsId : 'dockerhub-id' ,passwordVariable : 'DOCKER_PASSWORD' ,usernameVariable : 'DOCKER_USERNAME' ,)]) {
            sh 'echo "$DOCKER_PASSWORD" | docker login $REGISTRY -u "$DOCKER_USERNAME" --password-stdin'
          }

          sh 'docker push $REGISTRY/$DOCKERHUB_NAMESPACE/$APP_NAME:SNAPSHOT-$BUILD_NUMBER'
        }

      }
    }

    stage('update-yml') { #更新deployment的部署文件中容器镜像为刚刚push的
      agent none
      steps {
        container('maven') {
          sh 'sed -i "s/\\$REGISTRY\\/\\$DOCKERHUB_NAMESPACE\\/\\$APP_NAME:\\$TAG_NAME/\\"$REGISTRY\\/$DOCKERHUB_NAMESPACE\\/$APP_NAME:SNAPSHOT-$BUILD_NUMBER\\"/g" `pwd`/deploy/prod-ol/devops-sample.yaml'
        }

      }
    }

    stage('Artifacts') { #保存构建的jar包到项目构建空间下
      steps {
        archiveArtifacts 'target/*.jar'
      }
    }

    stage('Deploy to Dev') { #部署到dev
      agent none
      steps {
        input '是否部署至dev环境' # 提示用户，如果同意stage会继续
        container('maven') {
          sh '''kubectl apply -f `pwd`/deploy/prod-ol/devops-sample.yaml
kubectl apply -f `pwd`/deploy/prod-ol/devops-sample-svc.yaml'''
        }

      }
    }

  }
}

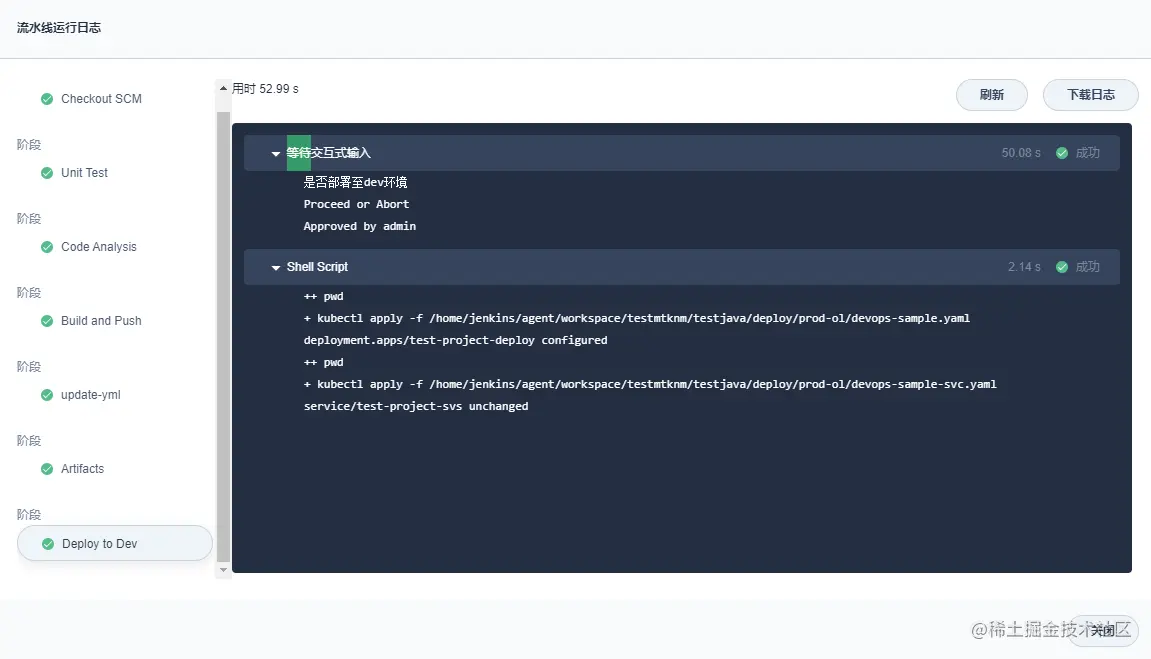

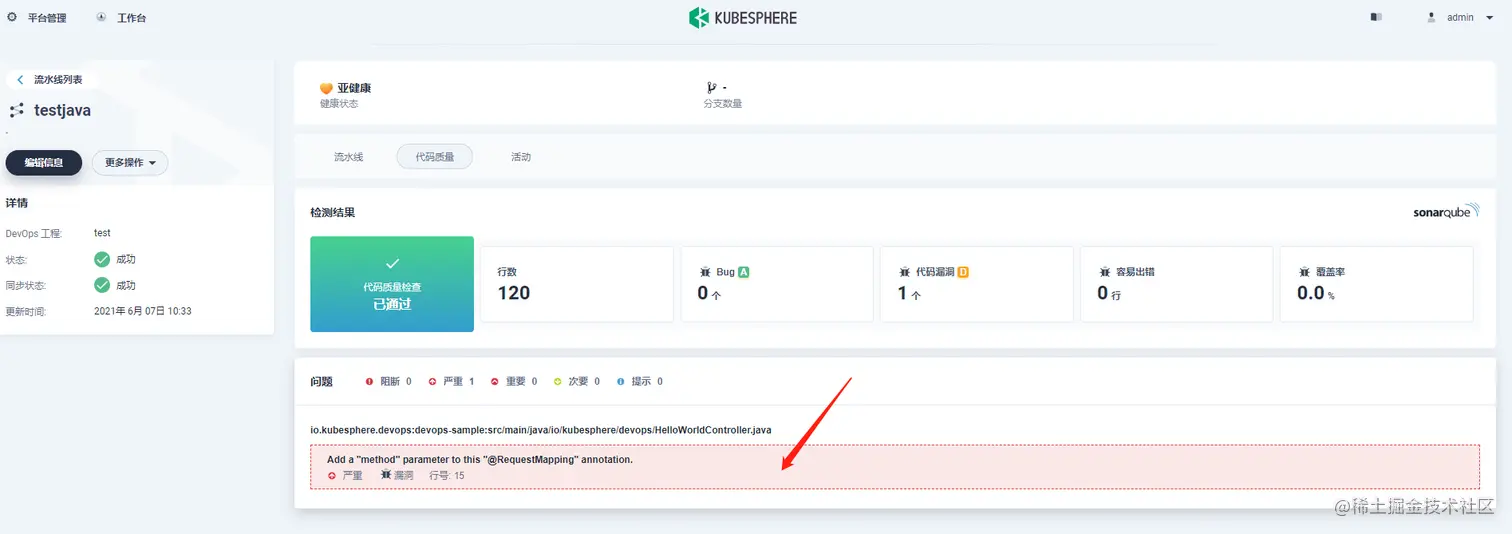

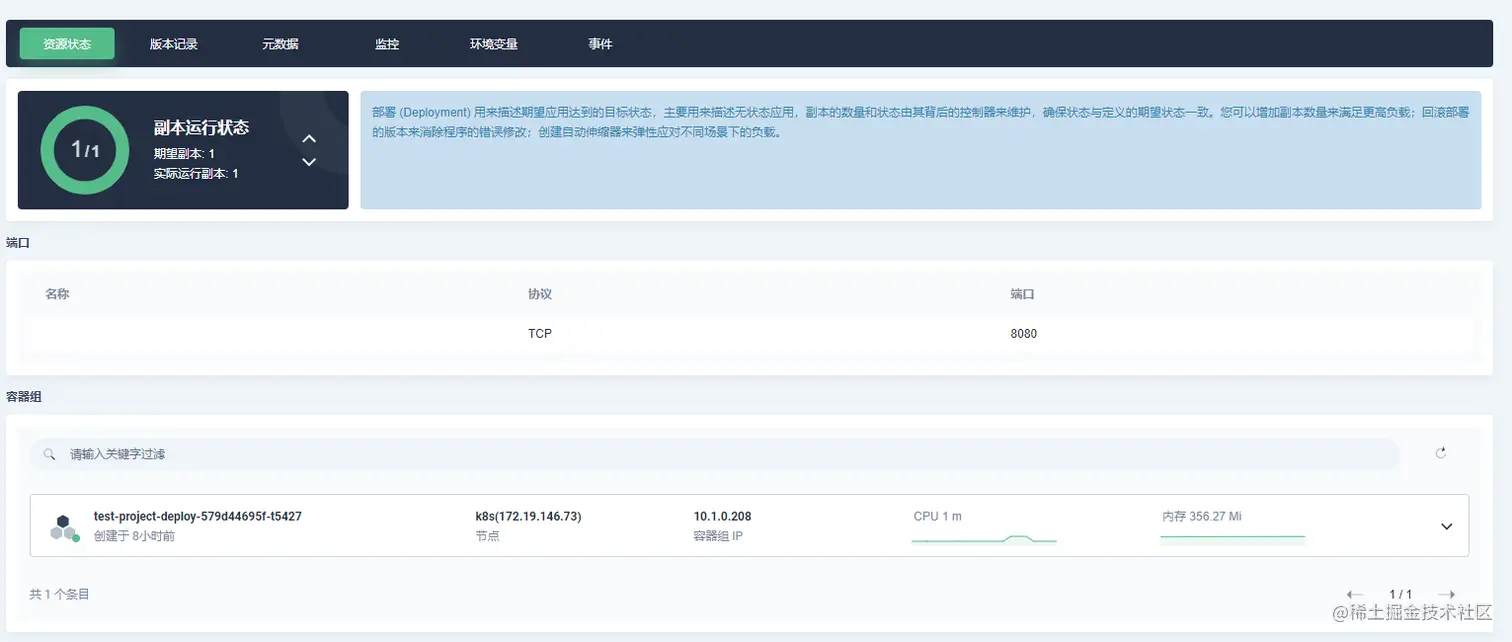

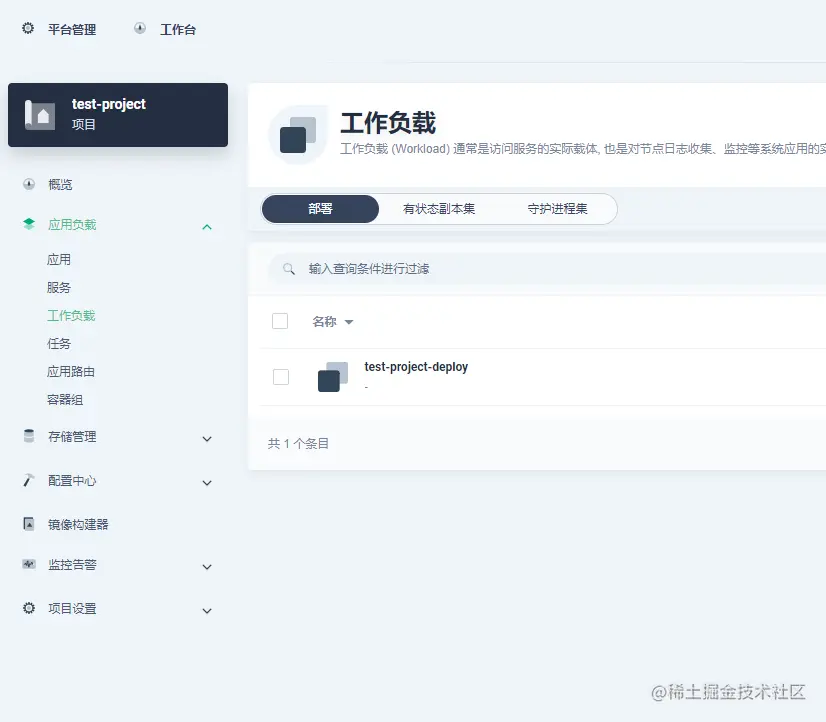

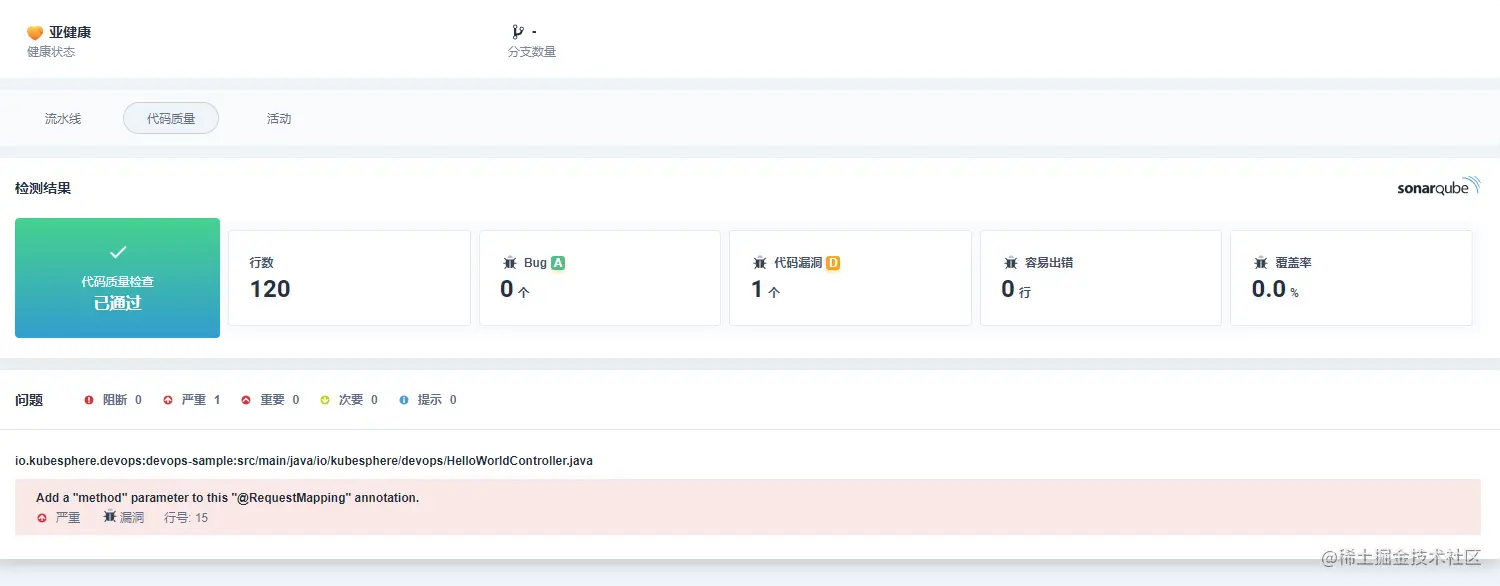

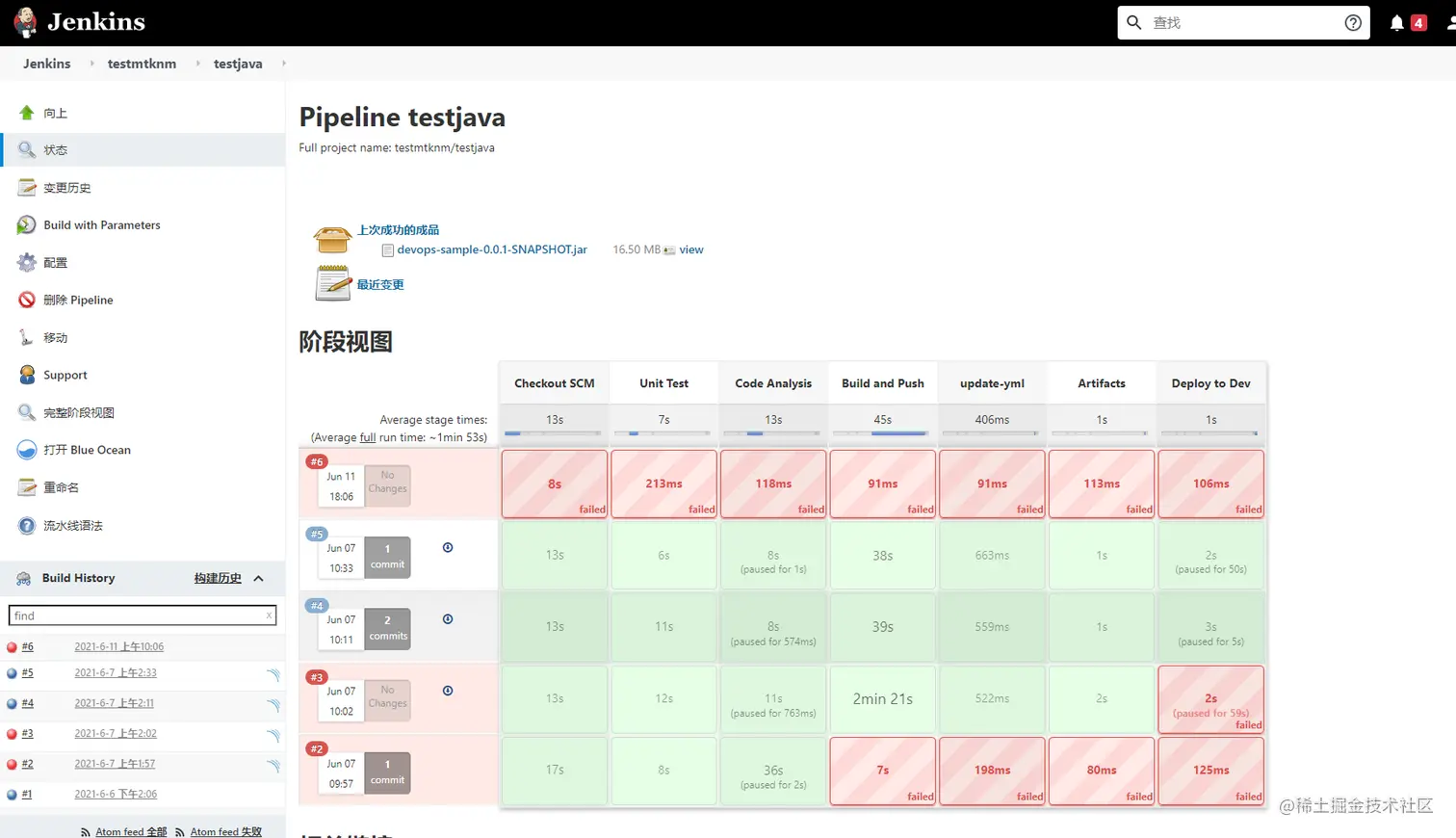

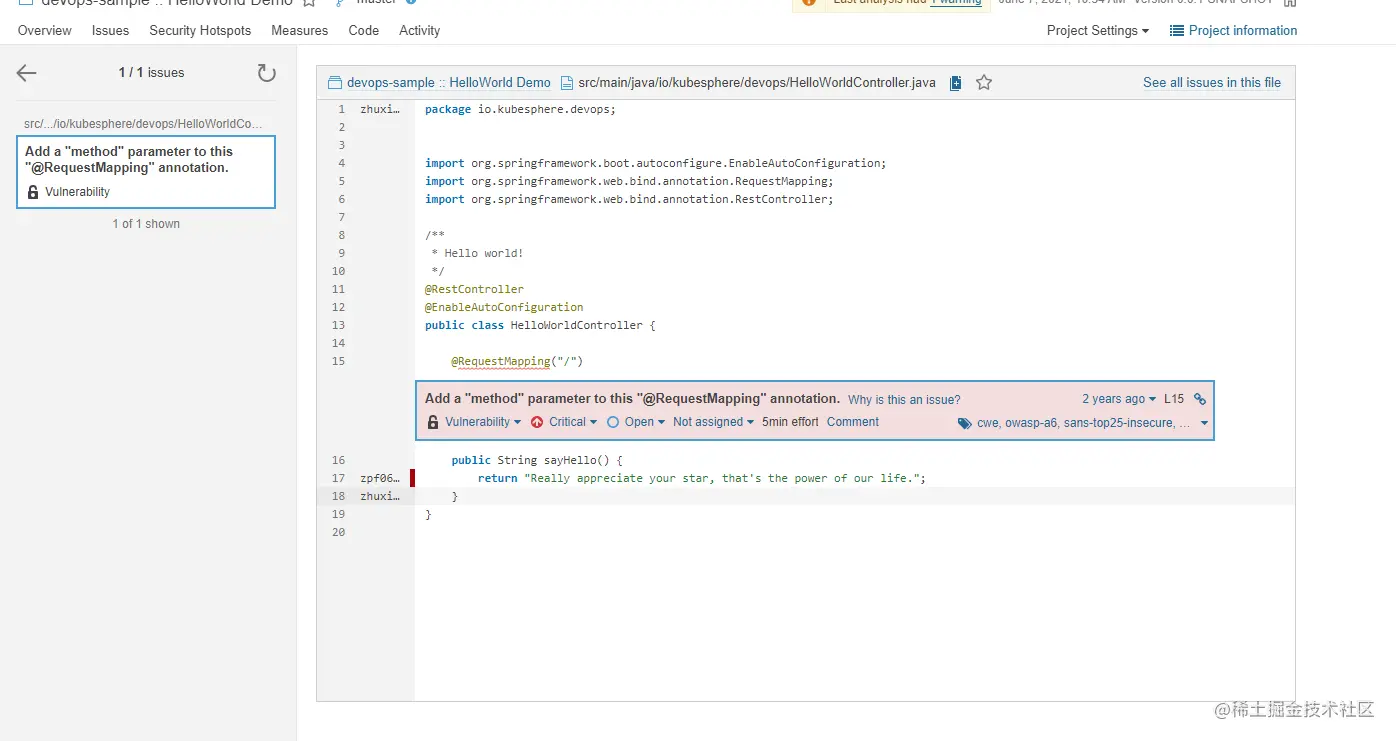

6.运行流水线查看日志 7.查看代码分析 8.查看工作负载查看部署成功的应用返回上层查看服务，查看暴露端口并进行访问访问成功！ 9.也可登录Jenkins查看构建
