shineblink 声音探测传感器

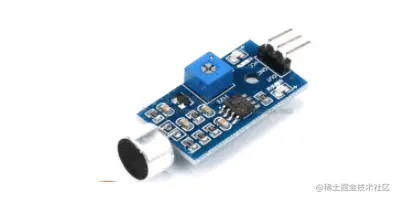

一、传感器介绍

1. 该传感器可以识别声音的有无，但不能识别声音的大小或者特定频率的声音。

2. 灵敏度可调（图中蓝色数字电位器调节）。

3. 工作电压 3.3V-5V。

4. 输出形式 数字开关量输出（ 0 和 1 高低电平 ）。

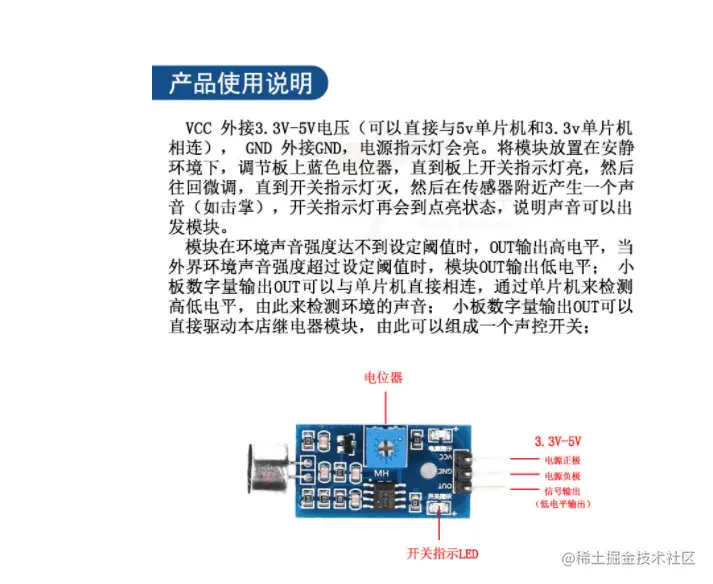

二、传感器使用说明

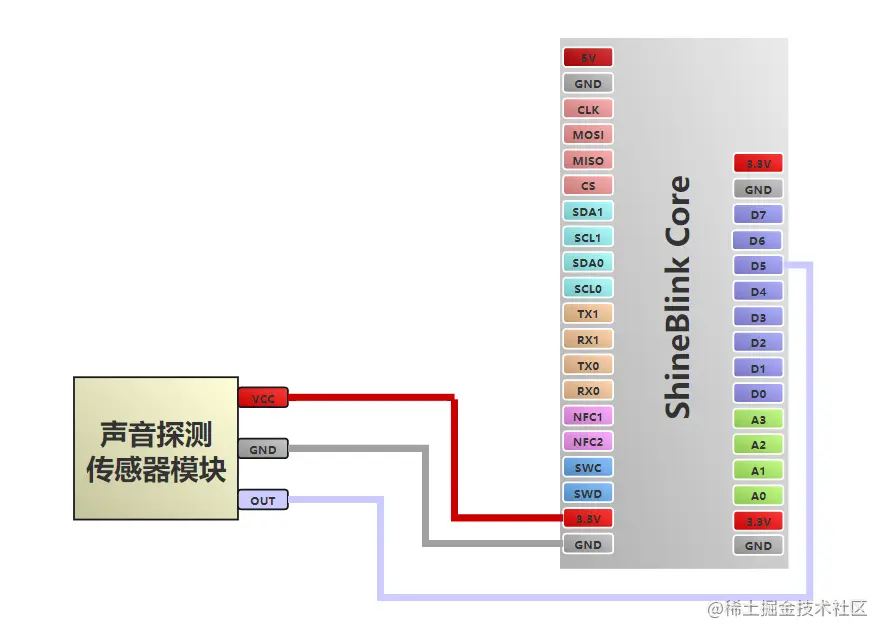

三、接线图

四、完整代码

该传感器的使用非常简单，我们仅用Core提供的Gpio库函数来读取传感器OUT引脚输出的电平即可判断传感器是否探测到声音。

--配置D8为普通输出,在Core电路板上直接连着LED1
LIB_GpioOutputConfig("D8","STANDARD")
--设置D5口为普通输入，连接声音探测传感器的OUT引脚。您也可以选D0-D7中的任意一个引脚
LIB_GpioInputConfig("D5","NOPULL")
--开始大循环
while(GC(1) == true)
do
    gpio_value = LIB_GpioRead("D5")
    if gpio_value == 0 then --传感器OUT引脚输出低电平，感应到声音
        LIB_GpioWrite("D8",0)--LED1灯亮
    else
        LIB_GpioWrite("D8",1)--LED1灯灭
    end
end

五、代码运行结果

当在传感器附近探测到拍手或其他声音时，Core电路板上的LED1灯就会亮。

更多详情请参看 shineblink.com官网链接
