在一些折线图或柱状图当中，可以经常看到图中对最高值和最低值进行了标记。 在ECharts中，标记点（markPoint）常用于表示最高值和最低值等数据，而有些图表中会有一个平行于x轴的、表示平均值等数据的虚线。 在ECharts中，标记线（markLine）常用于展示平均值等。为了更好地观察数据中的最高值、最低值和平均值等数据，需要在图表中配置和使用标记点与标记线。

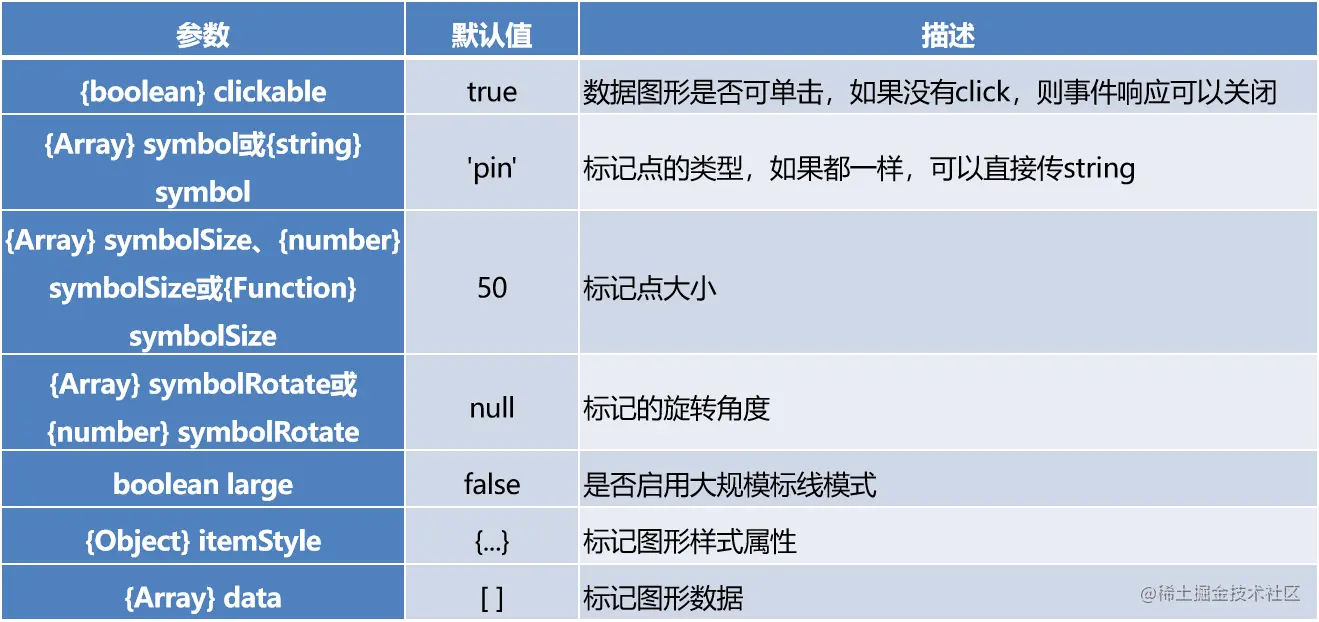

在ECharts中，标记点有最大值、最小值、平均值的标记点，也可以是任意位置上的标记点，它需要在series字段下进行配置。标记点的各种属性如表所示。

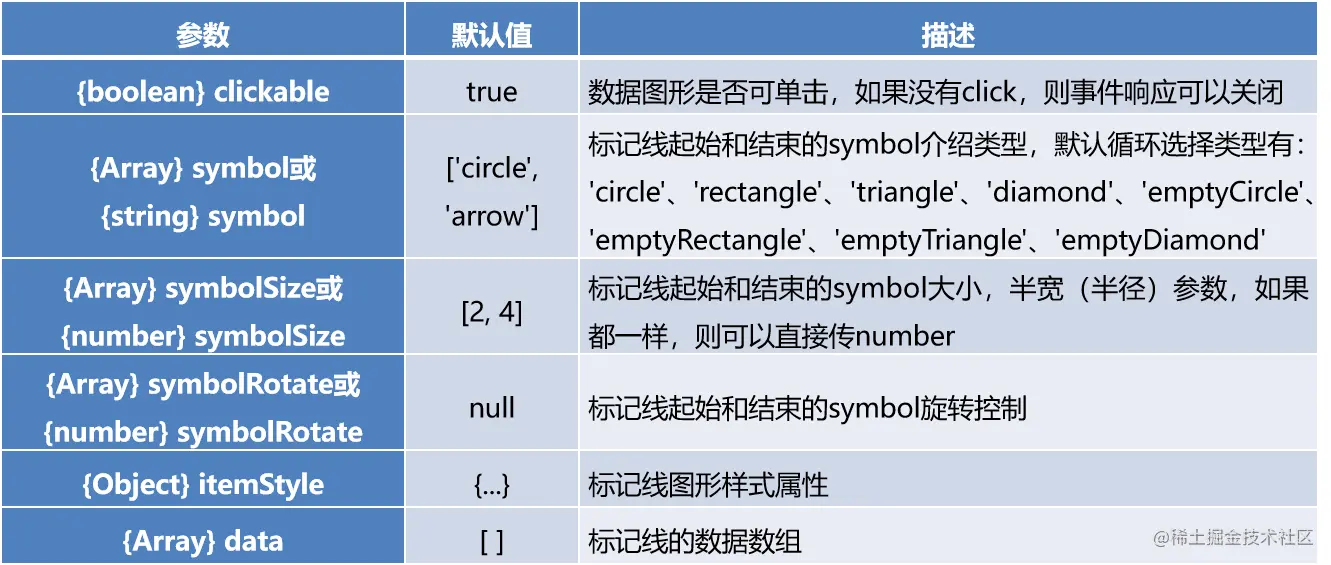

ECharts中的标记线是一条平行于x轴的水平线，有最大值、最小值、平均值等数据的标记线，它也是在series字段下进行配置的。标记线的各种属性如表所示。

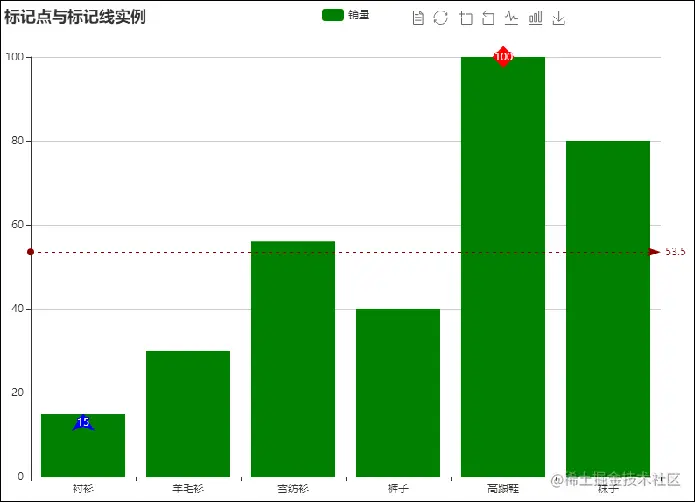

利用某商场商品的销量数据绘制柱状图，并利用标记点和标记线标记出数据中的最大值、最小值和平均值，如图所示。 从图可以看出，图表中利用标记点标记出了数据中的最小值为15，最大值为100，并利用标记线标记出了数据中的平均值为53.5。
图例的源代码如下：
<html>
<head>
<meta charset="utf-8">
<!--引入ECharts脚本-->
<script src="js/echarts.js"></script>
</head>
<body>
<!---为ECharts准备一个具备大小（宽高）的DOM-->
<div id="main" style="width: 900px; height: 600px"></div>
<script type="text/javascript">
//基于准备好的DOM，初始化ECharts图表
var myChart = echarts.init(document.getElementById("main"));
//指定图表的配置项和数据
var option = {
color: ['green', "red", 'blue', 'yellow', 'grey', '#FA8072'], //使用自己预定义的颜色
title: { //配置标题组件
x: 55,
text: '标记点与标记线实例',
},
toolbox: { //配置工具箱组件
x: 520,
show: true,
feature: {
dataView: { //设置数据视图
show: true
},
restore: {
show: true
},
dataZoom: { //设置区域缩放
show: true
},
magicType: { //设置动态类型切换
show: true,
title: {
line: '动态类型切换-折线图',
bar: '动态类型切换-柱状图'
},
type: ['line', 'bar']
},
saveAsImage: { //保存图片
show: true
}
}
},
tooltip: { //配置工具箱组件
trigger: 'axis'
},
legend: { //配置图例组件
data: ['销量']
},
xAxis: { //配置x轴坐标系
data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"]
},
yAxis: {}, //配置y轴坐标系
series: [{ //配置数据系列
name: '销量',
type: 'bar', //设置柱状图
data: [15, 30, 56, 40, 100, 80],
markPoint: { //设置标记点
data: [
{
type: 'max', name: '最大值', symbol: 'diamond', symbolSize: 25,
itemStyle: { //设置标记点的样式
normal: { color: 'red' }
},
},
{
type: 'min', name: '最小值', symbol: 'arrow', symbolSize: 20,
itemStyle: { //设置标记点的样式
normal: { color: 'blue' }
},
},
]
},
markLine: { //设置标记线
data: [
{
type: 'average', name: '平均值',
itemStyle: //设置标记点的样式
{
normal: { borderType: 'dotted', color: 'darkred' }
},
}],
}
}]
};
//使用刚指定的配置项和数据显示图表
myChart.setOption(option);
</script>
</body>
</html>
