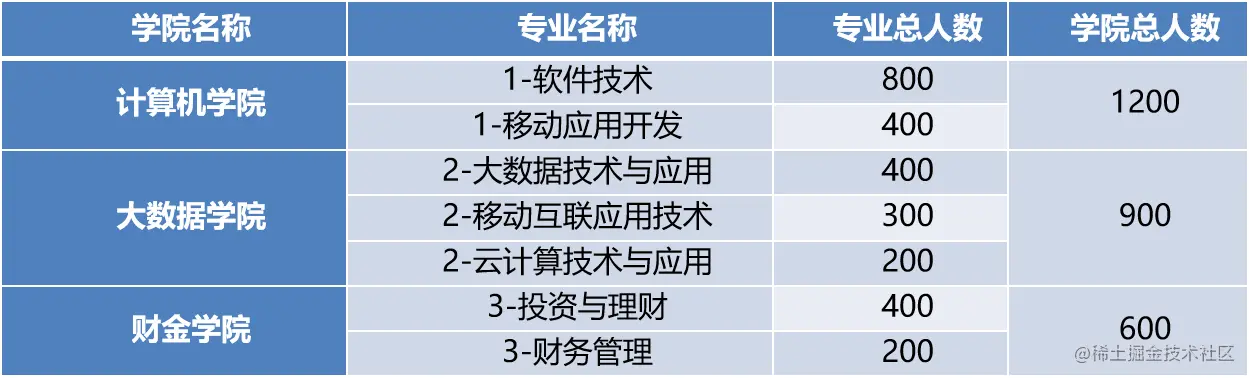

嵌套饼图用于在每个类别中再嵌套多个类别，反映各类数据之间的比例关系。嵌套饼图即两种饼图的嵌套，外层是一个环形图，内层是一个标准饼图或环形图。 某大学有3个学院，各学院的总学生人数如表所示。

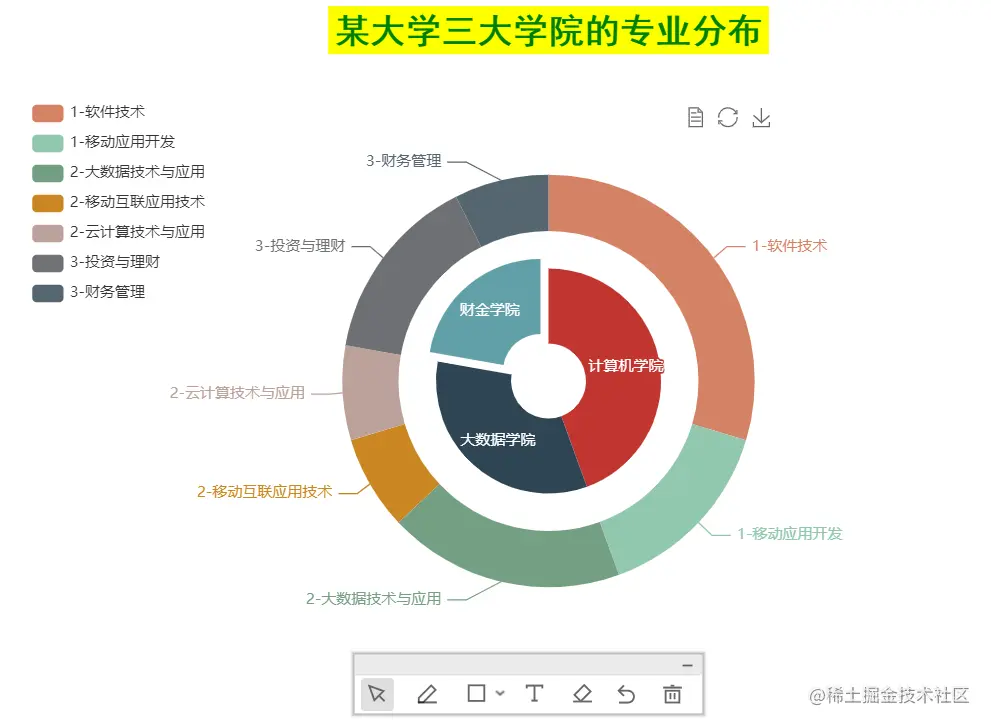

利用某大学3个学院的学生总人数的数据绘制嵌套饼图，如图所示。
源代码如下：
<html>
<head>
<meta charset="utf-8">
<!--引入ECharts脚本-->
<script src="js/echarts.js"></script>
</head>
<body>
<!---为ECharts准备一个具备大小（宽高）的DOM-->
<div id="main" style="width: 900px; height: 600px"></div>
<script type="text/javascript">
//基于准备好的DOM，初始化ECharts图表
var myChart = echarts.init(document.getElementById("main"));
//指定图表的配置项和数据
var option = {
title: { //配置标题组件
backgroundColor: 'yellow', //设置主标题的背景颜色
text: '某大学三大学院的专业分布', //设置主标题的文字
textStyle: { //设置主标题文字样式
color: 'green', //设置主标题文字的颜色
fontFamily: '黑体', //设置主标题文字的字体
fontSize: 28 //设置主标题文字的大小
},
x: 'center' //设置主标题左右居中
},
tooltip: { //配置提示框组件
trigger: 'item', //设置提示框的触发方式
formatter: "{a} <br/>{b} : {c} ({d}%)"
},
legend: { //配置图例组件
orient: 'vertical', //设置图例垂直方向
x: 32, //设置图例的水平方向
y: 74, //设置图例的垂直方向
data: ['1-软件技术', '1-移动应用开发', '2-大数据技术与应用', '2-移动互联应用技术',
'2-云计算技术与应用', '3-投资与理财', '3-财务管理']
},
toolbox: { //配置工具箱组件
show: true, //设置工具箱是否显示
x: 555, //设置工具箱的水平位置
y: 74, //设置工具箱的垂直位置
feature: {
mark: { show: true },
dataView: { show: true, readOnly: false },
magicType: {
show: true,
type: ['pie', 'funnel']
},
restore: { show: true },
saveAsImage: { show: true }
}
},
calculable: false,
series: [
{
name: '专业名称',
type: 'pie',
selectedMode: 'single',
radius: ['10%', '30%'],
label: {
position: 'inner'
},
labelLine: {
show: false
},
data: [
{ value: 1200, name: '计算机学院' },
{ value: 900, name: '大数据学院' },
{ value: 600, name: '财金学院', selected: true } //初始时为选中状态
]
},
{
name: '专业名称',
type: 'pie',
selectedMode: 'single',
radius: ['40%', '55%'],
data: [
{ value: 800, name: '1-软件技术' },
{ value: 400, name: '1-移动应用开发' },
{ value: 500, name: '2-大数据技术与应用' },
{ value: 200, name: '2-移动互联应用技术' },
{ value: 200, name: '2-云计算技术与应用' },
{ value: 400, name: '3-投资与理财' },
{ value: 200, name: '3-财务管理' }
]
}
]
};
//使用刚指定的配置项和数据显示图表
myChart.setOption(option);
</script>
</body>
</html>
如果没有下载echart.JS把 替换为：
