JVM-JAVA字节码-001Class文件结构

Class文件结构

这一章我们要解决Class文件里面到底放了些什么的问题。

在分析这个问题之前,至少需要知道怎么生成一个Class文件,并且知道怎么进行反编译。

1. 编译与反编译相关指令

这部分我们要熟悉javac与javap指令

1.1 字节码的编译指令

回忆一波最开始学Java的时候,肯定书里会教你怎么在黑框框里执行你的"hello word",在此我们再详细地回顾一下HelloWorld是怎么玩的

  1. 我们写好的代码为xx.java格式
  2. 使用javac xx.java会在同级目录生成 xx.class文件
  3. 继续使用java xx 指令,就可以执行xx下的main函数。

以下是 javac 的编译指令参数

Usage: javac <options> <source files>
where possible options include:
  -g                         Generate all debugging info
  -g:none                    Generate no debugging info
  -g:{lines,vars,source}     Generate only some debugging info
  -nowarn                    Generate no warnings
  -verbose                   Output messages about what the compiler is doing
  -deprecation               Output source locations where deprecated APIs are used
  -classpath <path>          Specify where to find user class files and annotation processors
  -cp <path>                 Specify where to find user class files and annotation processors
  -sourcepath <path>         Specify where to find input source files
  -bootclasspath <path>      Override location of bootstrap class files
  -extdirs <dirs>            Override location of installed extensions
  -endorseddirs <dirs>       Override location of endorsed standards path
  -proc:{none,only}          Control whether annotation processing and/or compilation is done.
  -processor <class1>[,<class2>,<class3>...] Names of the annotation processors to run; bypasses default discovery process
  -processorpath <path>      Specify where to find annotation processors
  -parameters                Generate metadata for reflection on method parameters
  -d <directory>             Specify where to place generated class files
  -s <directory>             Specify where to place generated source files
  -h <directory>             Specify where to place generated native header files
  -implicit:{none,class}     Specify whether or not to generate class files for implicitly referenced files
  -encoding <encoding>       Specify character encoding used by source files
  -source <release>          Provide source compatibility with specified release
  -target <release>          Generate class files for specific VM version
  -profile <profile>         Check that API used is available in the specified profile
  -version                   Version information
  -help                      Print a synopsis of standard options
  -Akey[=value]              Options to pass to annotation processors
  -X                         Print a synopsis of nonstandard options
  -J<flag>                   Pass <flag> directly to the runtime system
  -Werror                    Terminate compilation if warnings occur
  @<filename>                Read options and filenames from file
复制代码

-g 需要注意,当在后面使用javap反编译的时候,使用javap -l 可以输出方法的变量表table,如果不使用-g指令编译,将得不到方法的变量列表

1.2. 字节码分析工具

JDK 提供了专门用来分析类文件的工具:javap

其中-c -v -l -p -s是最常用的

Usage: javap <options> <classes>
where possible options include:
  -help  --help  -?        Print this usage message
  -version                 Version information
  -v  -verbose             Print additional information
  -l                       Print line number and local variable tables
  -public                  Show only public classes and members
  -protected               Show protected/public classes and members
  -package                 Show package/protected/public classes
                           and members (default)
  -p  -private             Show all classes and members
  -c                       Disassemble the code
  -s                       Print internal type signatures
  -sysinfo                 Show system info (path, size, date, MD5 hash)
                           of class being processed
  -constants               Show final constants
  -classpath <path>        Specify where to find user class files
  -cp <path>               Specify where to find user class files
  -bootclasspath <path>    Override location of bootstrap class files
复制代码

一般常用的是-v -l -c三个选项。

javap -v classxx,不仅会输出行号、本地变量表信息、反编译汇编代码,还会输出当前类用到的常量池等信息。

javap -l 会输出行号和本地变量表信息。

javap -c 会对当前class字节码进行反编译生成汇编代码。

javap -p 默认情况下,javap 会显示访问权限为 public、protected 和默认(包级 protected)级别的方法,加上 -p 选项以后可以显示 private 方法和字段

javap -v 参数的输出更多详细的信息,比如栈大小、方法参数的个数。

javap -s 可以输出签名的类型描述符。我们可以看下 xx.java 所有的方法签名

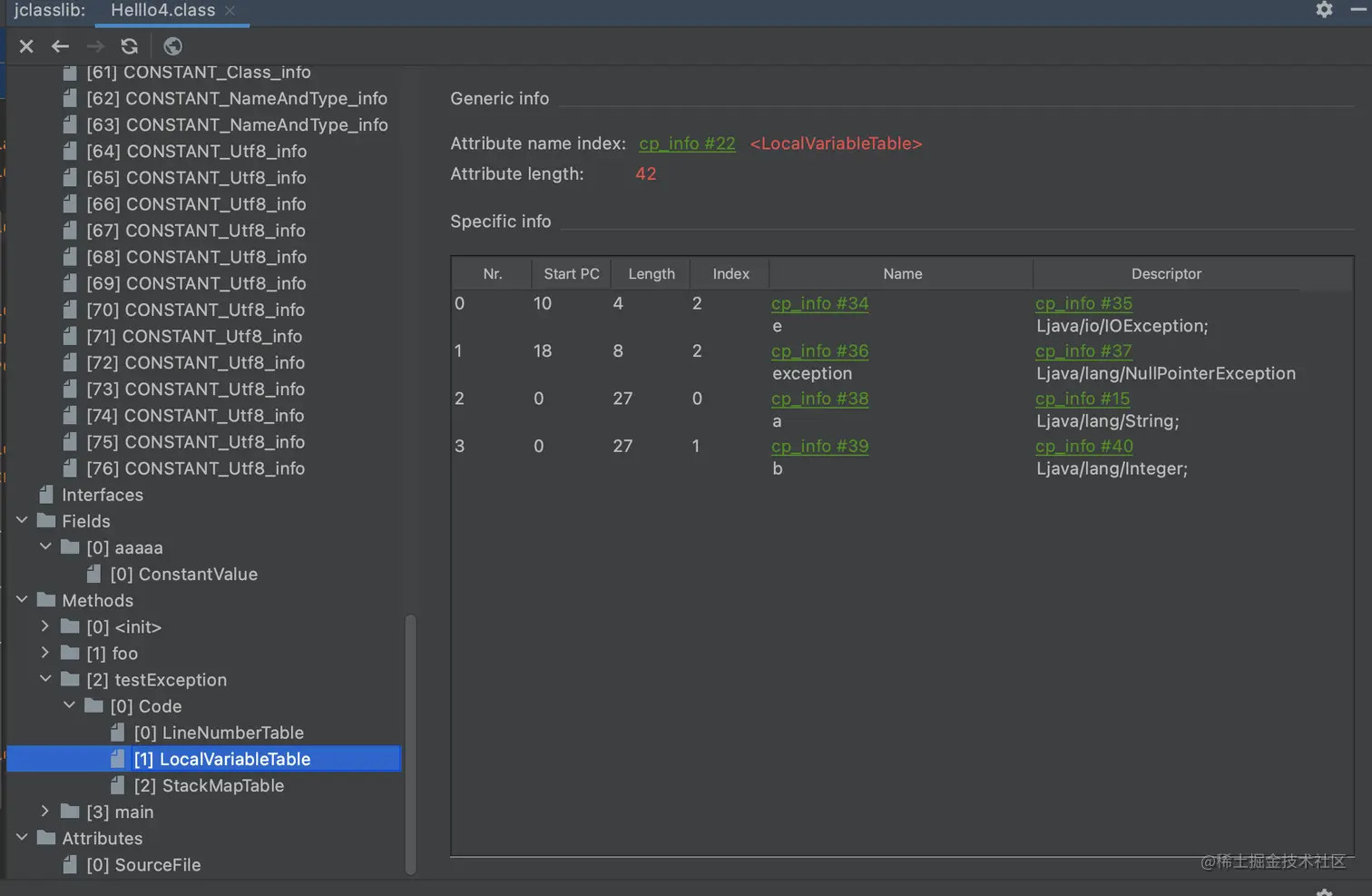

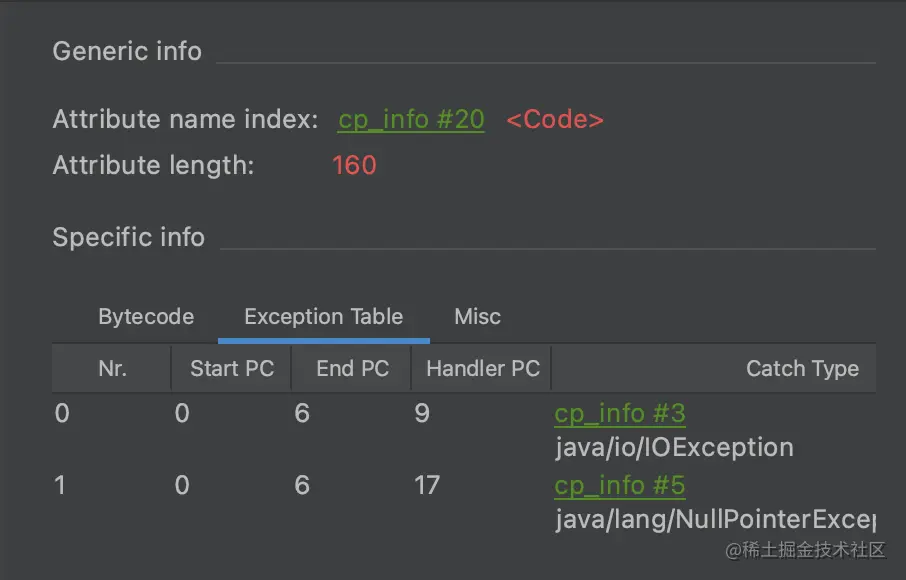

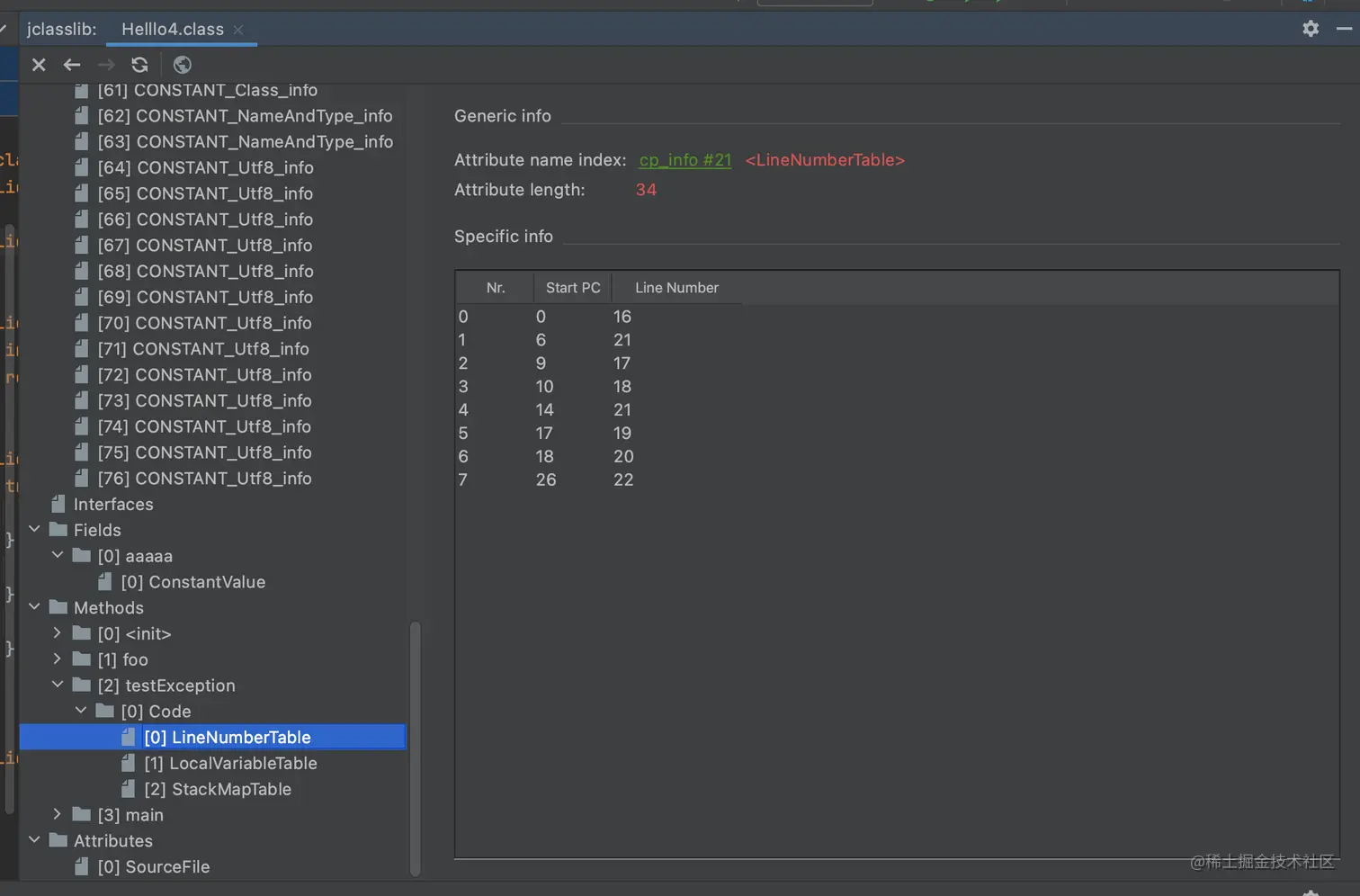

1.3 idea插件

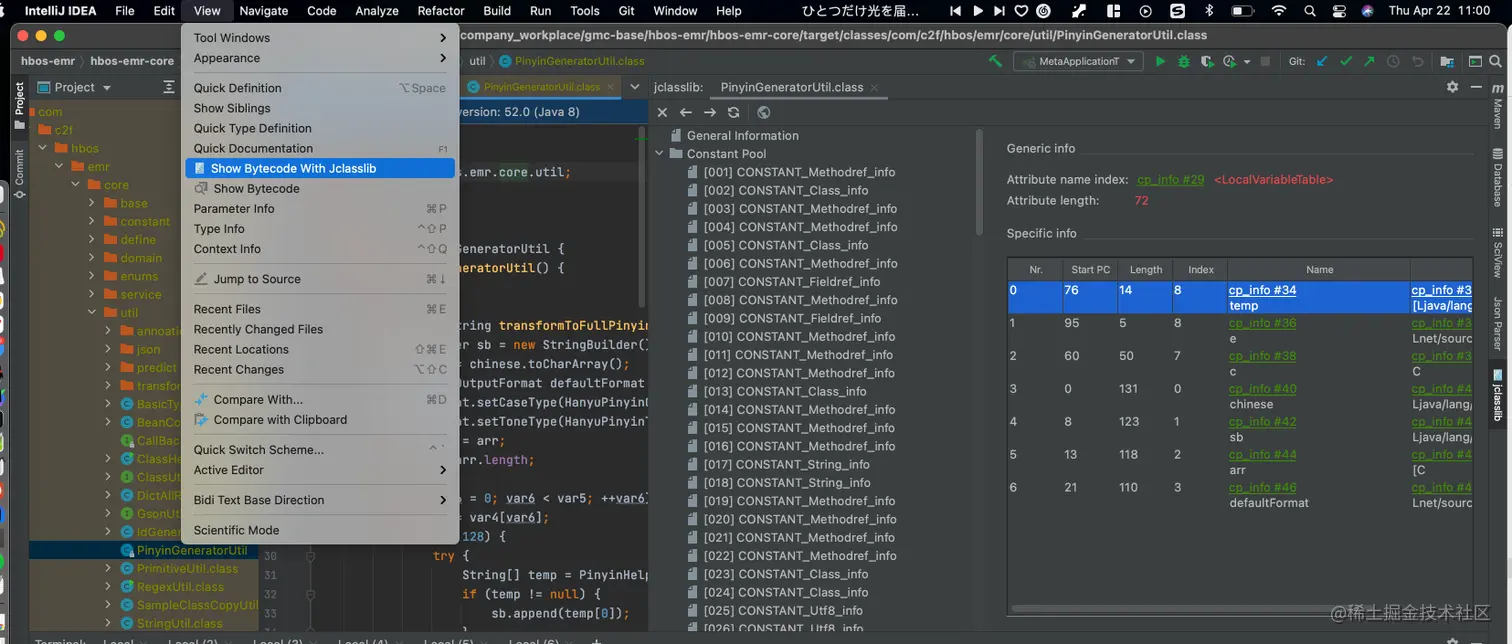

在插件商场里面找到jclassLib并安装,找到任意一个.class,然后

你就可以看到这个class文件的数据结构了,基本上你能想到的,这个插件都能帮你捞出来

2. Class 文件结构

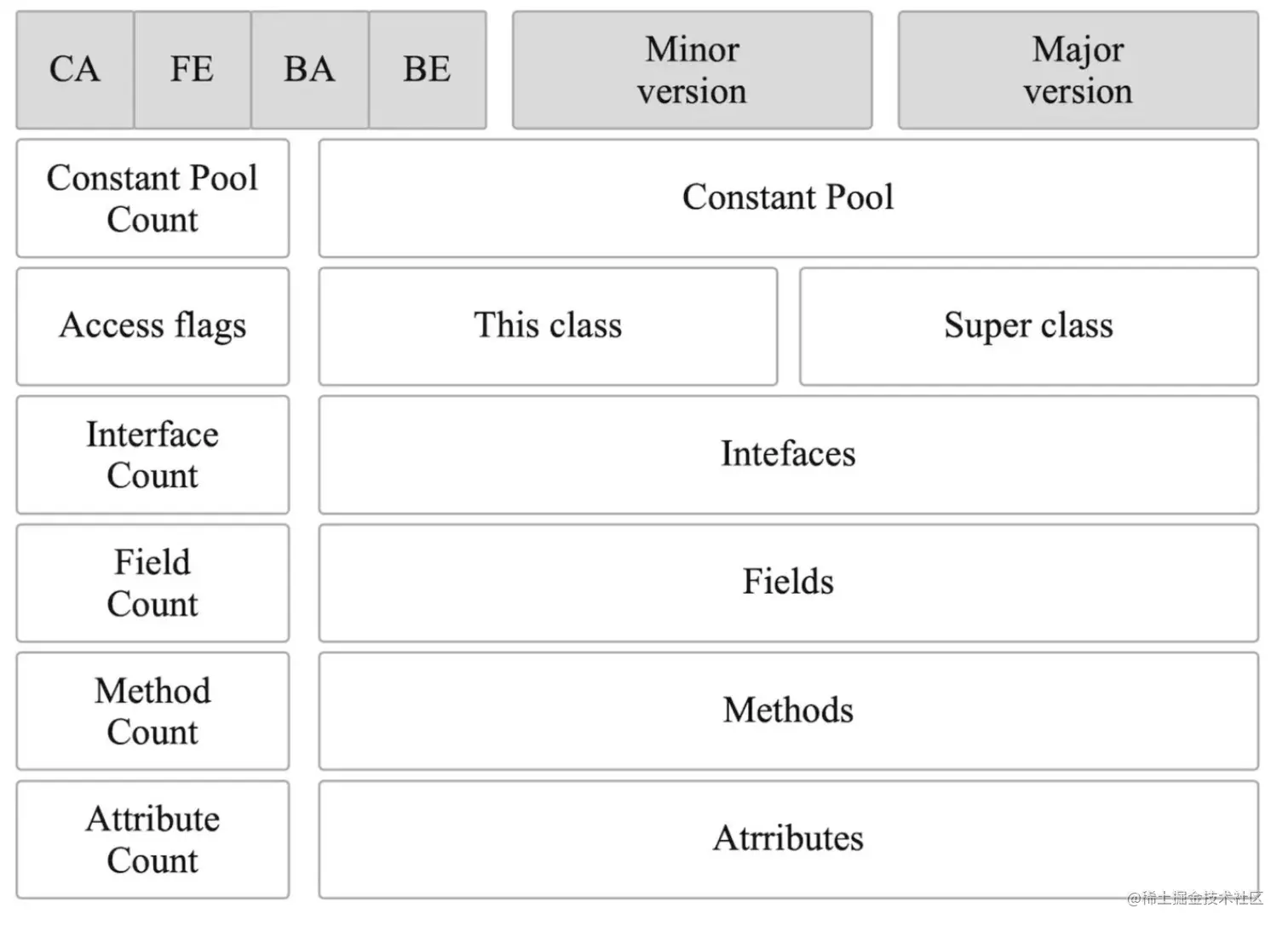

先整体看下class的文件结构

ClassFile {
    u4             magic;                                // 魔数(Magic Number)
    u2             minor_version;                        // 版本号(Minor&Major Version)
    u2             major_version;
    u2             constant_pool_count;
    cp_info        constant_pool[constant_pool_count-1]; // 常量池(Constant Pool)

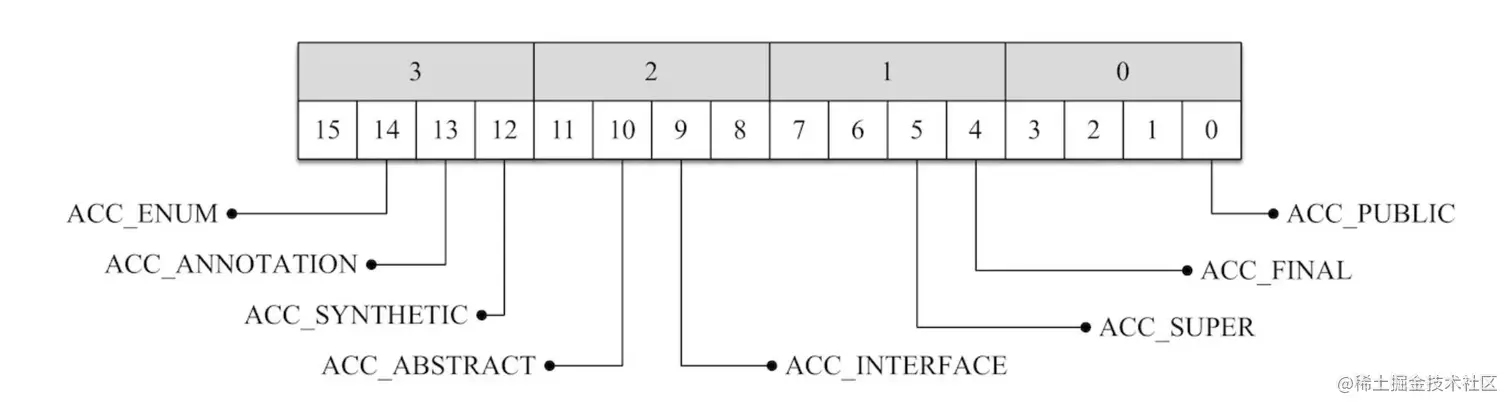

    u2             access_flags;                         // 类访问标记(Access Flags)
    u2             this_class;                           // 类索引(This Class)
    u2             super_class;                          // 超类索引(Super Class)
    u2             interfaces_count;
    u2             interfaces[interfaces_count];         // 接口表索引(Interfaces)
    u2             fields_count;
    field_info     fields[fields_count];                 // 字段表(Fields)
    u2             methods_count;
    method_info    methods[methods_count];               // 方法表(Methods)
    u2             attributes_count;
    attribute_info attributes[attributes_count];         // 属性表(Attributes)
}
复制代码

Java虚拟机规定用u1、u2、u4三种数据结构来表示1、2、4字节无符号整数。上面的结构是采用类似c结构体的形式表达。

2.1 魔术

先造一个最简单的代码:

public class Hello {
    public static void main(String[] args) {
        System.out.println("Hello, World");
    }
}
复制代码

生成的class文件打开是这样的

00000000: cafe babe 0000 0034 001d 0a00 0600 0f09  .......4........
00000010: 0010 0011 0800 120a 0013 0014 0700 1507  ................
00000020: 0016 0100 063c 696e 6974 3e01 0003 2829  .....<init>...()
00000030: 5601 0004 436f 6465 0100 0f4c 696e 654e  V...Code...LineN
00000040: 756d 6265 7254 6162 6c65 0100 046d 6169  umberTable...mai
00000050: 6e01 0016 285b 4c6a 6176 612f 6c61 6e67  n...([Ljava/lang
00000060: 2f53 7472 696e 673b 2956 0100 0a53 6f75  /String;)V...Sou
00000070: 7263 6546 696c 6501 000a 4865 6c6c 6f2e  rceFile...Hello.
00000080: 6a61 7661 0c00 0700 0807 0017 0c00 1800  java............
00000090: 1901 000c 4865 6c6c 6f2c 2057 6f72 6c64  ....Hello, World
000000a0: 0700 1a0c 001b 001c 0100 0548 656c 6c6f  ...........Hello
000000b0: 0100 106a 6176 612f 6c61 6e67 2f4f 626a  ...java/lang/Obj
000000c0: 6563 7401 0010 6a61 7661 2f6c 616e 672f  ect...java/lang/
000000d0: 5379 7374 656d 0100 036f 7574 0100 154c  System...out...L
000000e0: 6a61 7661 2f69 6f2f 5072 696e 7453 7472  java/io/PrintStr
000000f0: 6561 6d3b 0100 136a 6176 612f 696f 2f50  eam;...java/io/P
00000100: 7269 6e74 5374 7265 616d 0100 0770 7269  rintStream...pri
00000110: 6e74 6c6e 0100 1528 4c6a 6176 612f 6c61  ntln...(Ljava/la
00000120: 6e67 2f53 7472 696e 673b 2956 0021 0005  ng/String;)V.!..
00000130: 0006 0000 0000 0002 0001 0007 0008 0001  ................
00000140: 0009 0000 001d 0001 0001 0000 0005 2ab7  ..............*.
00000150: 0001 b100 0000 0100 0a00 0000 0600 0100  ................
00000160: 0000 0200 0900 0b00 0c00 0100 0900 0000  ................
00000170: 2500 0200 0100 0000 09b2 0002 1203 b600  %...............
00000180: 04b1 0000 0001 000a 0000 000a 0002 0000  ................
00000190: 0005 0008 0006 0001 000d 0000 0002 000e  ................
复制代码

可以看到,二进制的最开始就是 ca fe ba be,这四个字节相当于被认为是java代码编译之后的标记。不同种的文件都会有不同的标记,例如png文件,JPEG文件等等。

意味着文件如果不是以ca fe ba be开头的,将不被jvm承认。

2.2 主版本号与副版本号

依旧参考,Hello.java反编译出来的二进制:

00000000: cafe babe 0000 0034 001d 0a00 0600 0f09  .......4........
00000010: 0010 0011 0800 120a 0013 0014 0700 1507  ................
00000020: 0016 0100 063c 696e 6974 3e01 0003 2829  .....<init>...()
00000030: 5601 0004 436f 6465 0100 0f4c 696e 654e  V...Code...LineN
00000040: 756d 6265 7254 6162 6c65 0100 046d 6169  umberTable...mai
00000050: 6e01 0016 285b 4c6a 6176 612f 6c61 6e67  n...([Ljava/lang
00000060: 2f53 7472 696e 673b 2956 0100 0a53 6f75  /String;)V...Sou
00000070: 7263 6546 696c 6501 000a 4865 6c6c 6f2e  rceFile...Hello.
00000080: 6a61 7661 0c00 0700 0807 0017 0c00 1800  java............
00000090: 1901 000c 4865 6c6c 6f2c 2057 6f72 6c64  ....Hello, World
000000a0: 0700 1a0c 001b 001c 0100 0548 656c 6c6f  ...........Hello
000000b0: 0100 106a 6176 612f 6c61 6e67 2f4f 626a  ...java/lang/Obj
000000c0: 6563 7401 0010 6a61 7661 2f6c 616e 672f  ect...java/lang/
000000d0: 5379 7374 656d 0100 036f 7574 0100 154c  System...out...L
000000e0: 6a61 7661 2f69 6f2f 5072 696e 7453 7472  java/io/PrintStr
000000f0: 6561 6d3b 0100 136a 6176 612f 696f 2f50  eam;...java/io/P
00000100: 7269 6e74 5374 7265 616d 0100 0770 7269  rintStream...pri
00000110: 6e74 6c6e 0100 1528 4c6a 6176 612f 6c61  ntln...(Ljava/la
00000120: 6e67 2f53 7472 696e 673b 2956 0021 0005  ng/String;)V.!..
00000130: 0006 0000 0000 0002 0001 0007 0008 0001  ................
00000140: 0009 0000 001d 0001 0001 0000 0005 2ab7  ..............*.
00000150: 0001 b100 0000 0100 0a00 0000 0600 0100  ................
00000160: 0000 0200 0900 0b00 0c00 0100 0900 0000  ................
00000170: 2500 0200 0100 0000 09b2 0002 1203 b600  %...............
00000180: 04b1 0000 0001 000a 0000 000a 0002 0000  ................
00000190: 0005 0008 0006 0001 000d 0000 0002 000e  ................
复制代码

紧跟着ca fe ba be的四个字节是,00 00 00 34

00 00表示副版本号(Minor Version),00 34(值是52)表示主版本号(Major Version)

Java版本Major version
Java1.448
Java559
Java650
Java751
Java852
Java953

JVM运行时向下兼容的,意味着比方1.8的jdk,一看到主版本是高于52的,就直接报出异常来

2.3 常量池

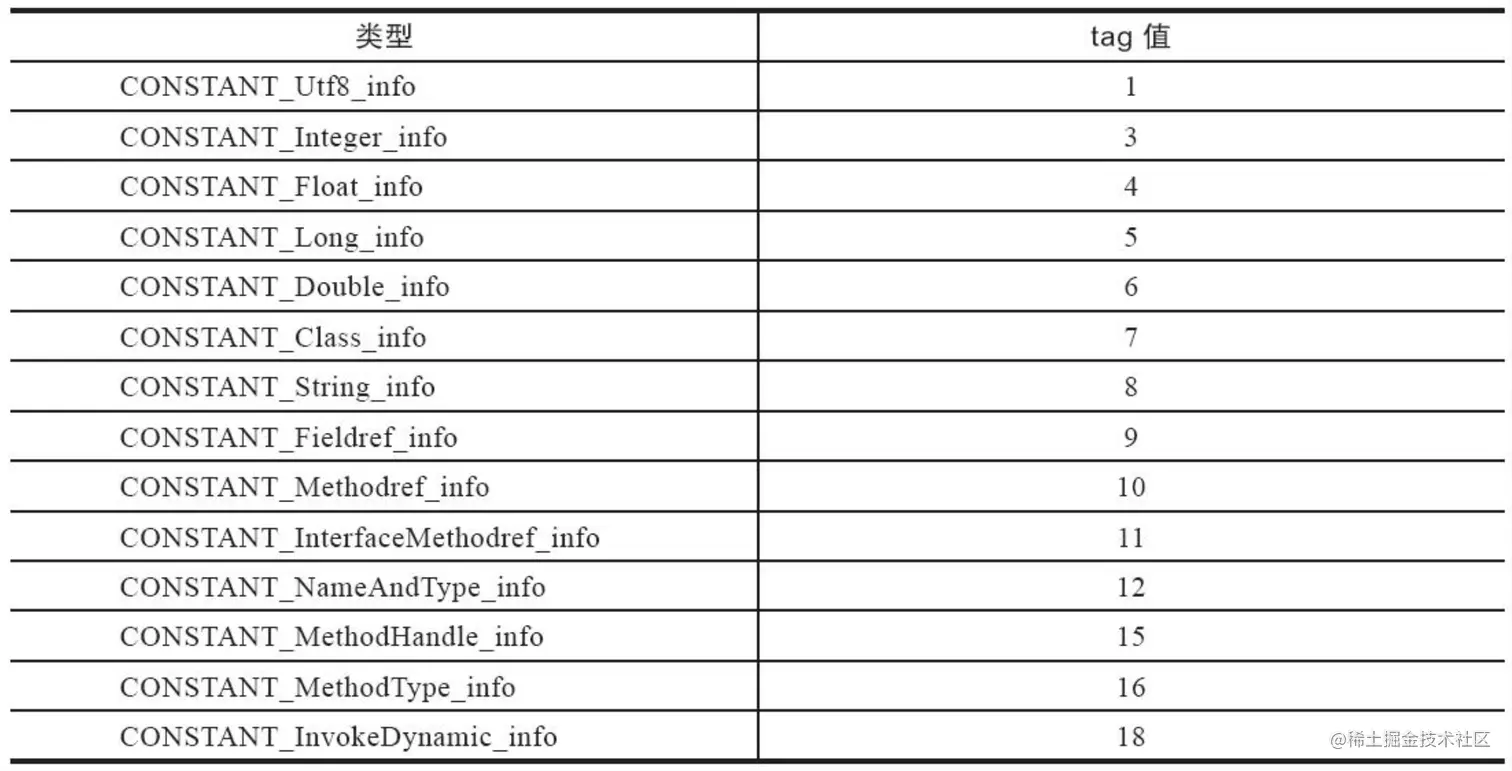

常量池是一个最复杂最复杂的数据结构了,还是一样的套路,我们制造一个代码出来

public class Hello1 {

    public final boolean bool = true; //  1(0x01)
    public final char c = 'A';        // 65(0x41)
    public final byte b = 66; // 66(0x42)
    public final short s = 67;        // 67(0x43)
    public final int i = 68;  // 68(0x44)
    public final long l = Long.MAX_VALUE;
    public final double d = Double.MAX_VALUE;

    public static void main(String[] args) {
        System.out.println("Hello, World");
    }
}
复制代码

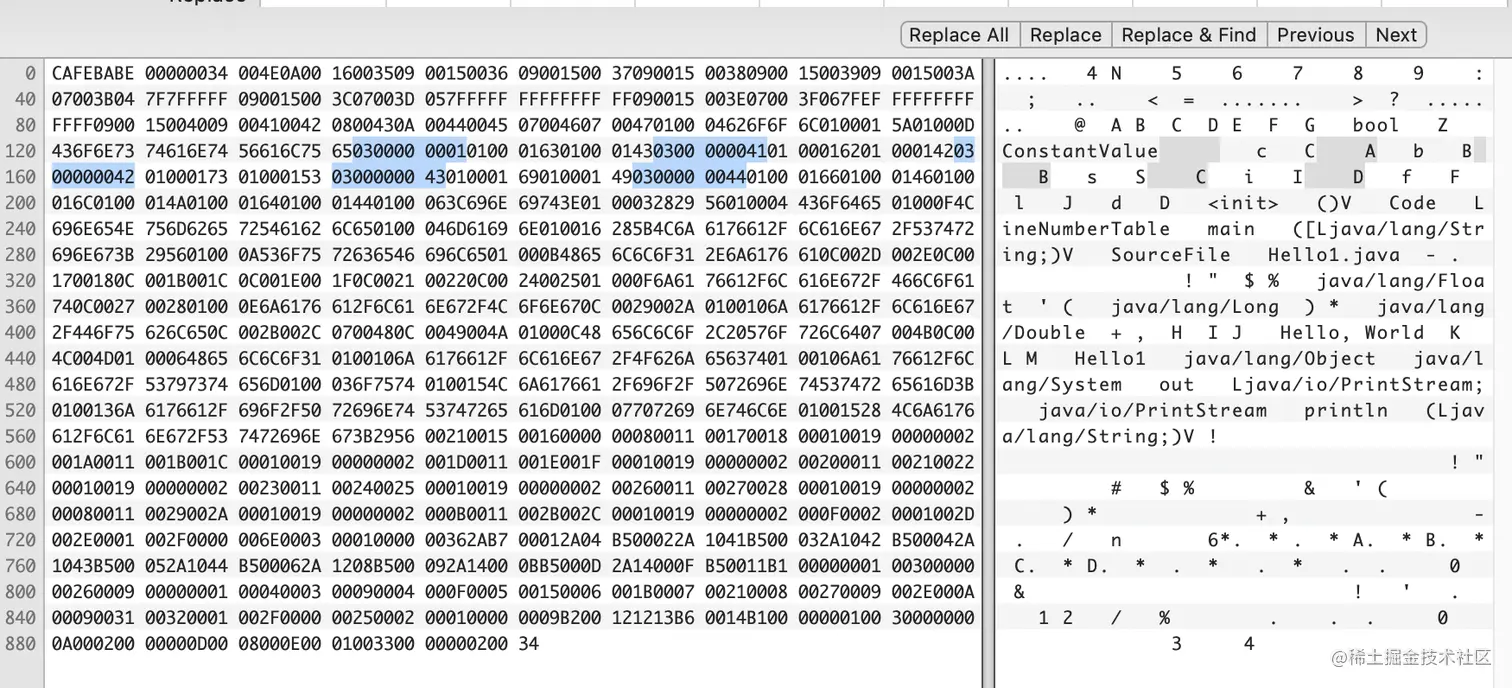

编译出来之后的二进制文件是

00000000: cafe babe 0000 0034 004e 0a00 1600 3509  .......4.N....5.
00000010: 0015 0036 0900 1500 3709 0015 0038 0900  ...6....7....8..
00000020: 1500 3909 0015 003a 0700 3b04 7f7f ffff  ..9....:..;.....
00000030: 0900 1500 3c07 003d 057f ffff ffff ffff  ....<..=........
00000040: ff09 0015 003e 0700 3f06 7fef ffff ffff  .....>..?.......
00000050: ffff 0900 1500 4009 0041 0042 0800 430a  ......@..A.B..C.
00000060: 0044 0045 0700 4607 0047 0100 0462 6f6f  .D.E..F..G...boo
00000070: 6c01 0001 5a01 000d 436f 6e73 7461 6e74  l...Z...Constant
00000080: 5661 6c75 6503 0000 0001 0100 0163 0100  Value........c..
00000090: 0143 0300 0000 4101 0001 6201 0001 4203  .C....A...b...B.
000000a0: 0000 0042 0100 0173 0100 0153 0300 0000  ...B...s...S....
000000b0: 4301 0001 6901 0001 4903 0000 0044 0100  C...i...I....D..
000000c0: 0166 0100 0146 0100 016c 0100 014a 0100  .f...F...l...J..
000000d0: 0164 0100 0144 0100 063c 696e 6974 3e01  .d...D...<init>.
000000e0: 0003 2829 5601 0004 436f 6465 0100 0f4c  ..()V...Code...L
000000f0: 696e 654e 756d 6265 7254 6162 6c65 0100  ineNumberTable..
00000100: 046d 6169 6e01 0016 285b 4c6a 6176 612f  .main...([Ljava/
00000110: 6c61 6e67 2f53 7472 696e 673b 2956 0100  lang/String;)V..
00000120: 0a53 6f75 7263 6546 696c 6501 000b 4865  .SourceFile...He
00000130: 6c6c 6f31 2e6a 6176 610c 002d 002e 0c00  llo1.java..-....
00000140: 1700 180c 001b 001c 0c00 1e00 1f0c 0021  ...............!
00000150: 0022 0c00 2400 2501 000f 6a61 7661 2f6c  ."..$.%...java/l
00000160: 616e 672f 466c 6f61 740c 0027 0028 0100  ang/Float..'.(..
00000170: 0e6a 6176 612f 6c61 6e67 2f4c 6f6e 670c  .java/lang/Long.
00000180: 0029 002a 0100 106a 6176 612f 6c61 6e67  .).*...java/lang
00000190: 2f44 6f75 626c 650c 002b 002c 0700 480c  /Double..+.,..H.
000001a0: 0049 004a 0100 0c48 656c 6c6f 2c20 576f  .I.J...Hello, Wo
000001b0: 726c 6407 004b 0c00 4c00 4d01 0006 4865  rld..K..L.M...He
000001c0: 6c6c 6f31 0100 106a 6176 612f 6c61 6e67  llo1...java/lang
000001d0: 2f4f 626a 6563 7401 0010 6a61 7661 2f6c  /Object...java/l
000001e0: 616e 672f 5379 7374 656d 0100 036f 7574  ang/System...out
000001f0: 0100 154c 6a61 7661 2f69 6f2f 5072 696e  ...Ljava/io/Prin
00000200: 7453 7472 6561 6d3b 0100 136a 6176 612f  tStream;...java/
00000210: 696f 2f50 7269 6e74 5374 7265 616d 0100  io/PrintStream..
00000220: 0770 7269 6e74 6c6e 0100 1528 4c6a 6176  .println...(Ljav
00000230: 612f 6c61 6e67 2f53 7472 696e 673b 2956  a/lang/String;)V
00000240: 0021 0015 0016 0000 0008 0011 0017 0018  .!..............
00000250: 0001 0019 0000 0002 001a 0011 001b 001c  ................
00000260: 0001 0019 0000 0002 001d 0011 001e 001f  ................
00000270: 0001 0019 0000 0002 0020 0011 0021 0022  ......... ...!."
00000280: 0001 0019 0000 0002 0023 0011 0024 0025  .........#...$.%
00000290: 0001 0019 0000 0002 0026 0011 0027 0028  .........&...'.(
000002a0: 0001 0019 0000 0002 0008 0011 0029 002a  .............).*
000002b0: 0001 0019 0000 0002 000b 0011 002b 002c  .............+.,
000002c0: 0001 0019 0000 0002 000f 0002 0001 002d  ...............-
000002d0: 002e 0001 002f 0000 006e 0003 0001 0000  ...../...n......
000002e0: 0036 2ab7 0001 2a04 b500 022a 1041 b500  .6*...*....*.A..
000002f0: 032a 1042 b500 042a 1043 b500 052a 1044  .*.B...*.C...*.D
00000300: b500 062a 1208 b500 092a 1400 0bb5 000d  ...*.....*......
00000310: 2a14 000f b500 11b1 0000 0001 0030 0000  *............0..
00000320: 0026 0009 0000 0001 0004 0003 0009 0004  .&..............
00000330: 000f 0005 0015 0006 001b 0007 0021 0008  .............!..
00000340: 0027 0009 002e 000a 0009 0031 0032 0001  .'.........1.2..
00000350: 002f 0000 0025 0002 0001 0000 0009 b200  ./...%..........
00000360: 1212 13b6 0014 b100 0000 0100 3000 0000  ............0...
00000370: 0a00 0200 0000 0d00 0800 0e00 0100 3300  ..............3.
00000380: 0000 0200 34                             ....4
复制代码

二进制看上去就复杂很多。

常量池的基本结构是这个样子的

struct {
    u2 constant_pool_count;
    cp_info constant_pool[constant_pool_count-1];
}
复制代码

意味着紧跟着主版本号的两个字节表达了常量池长度是多少,查看二进制,可以看到,两个字节是00 4e,意味着我们当前的class文件的constant_pool_count=78,但是真正的常量池条目录数最大是77。

这里有两个含义:

  1. 为什么是77
  2. 为什么最大是77

因为常量池是1开始的,0位有特殊含义,表达什么都没有的状态。因此总数是77,那为什么最大是77呢?因为类似long,double事实上是占用两个常量池位置的,因此真正的常量池条目数是<= 77的

而cp_info的结构可以用下面的伪代码表达

cp_info {
    u1 tag;
    u1 info[];
}
复制代码

tag指的是常量条目的类型,我在这里列一下:

不同的类型会有不同的tag值,u1 info[] 相当于和这个tag值绑定,有些tag值固定是2个字节,那么在解析class文件的时候就自动往后扣两个字节。接下来,我们主要分析一下所有的数据类型tag

2.3.1 数值类型的常量

我们java领域内,所拥有的数值类型有 bool,byte, short, char, int, long, float, long

而在上图中可以看到,bool,byte, short, char类型是没有对应的tag的,那是因为在常量池里面统一使用int操作了。

2.3.1.1 CONSTANT_Integer_info类型

CONSTANT_Integer_info 结构可以使用下面的结构表示

CONSTANT_Integer_info {
    u1 tag;
    u4 bytes;
}
复制代码

因为这里已经确定了是CONSTANT_Integer_info,所以这里的tag是03,后面四个字节表达数值本身。

那么人肉翻译一下代码里面定义的常量:

    public final boolean bool = true; //  1(0x01)
    public final char c = 'A';        // 65(0x41)
    public final byte b = 66; // 66(0x42)
    public final short s = 67;        // 67(0x43)
    public final int i = 68;  // 68(0x44)
复制代码
bool = 03 00 00 00 01
c = 03 00 00 00 41
b = 03 00 00 00 42
s = 03 00 00 00 43
i = 03 00 00 00 44
复制代码

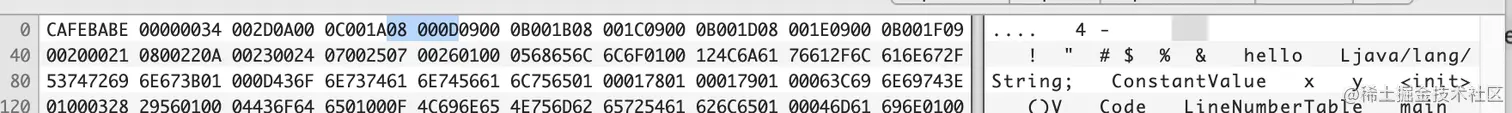

使用hex Fiend软件圈选出来

2.3.1.2 CONSTANT_Float_info类型

CONSTANT_Float_info类型的数据结构和CONSTANT_Integer_info数据是差不多的

CONSTANT_Float_info {
    u1 tag;
    u4 bytes;
}
复制代码

意味着,tag值是4,然后后面跟着4个字节表达数据,即 04 7F 7F FF FF

2.3.1.3 CONSTANT_Long_info类型

以下是 CONSTANT_Long_info数据类型

CONSTANT_Long_info {
    u1 tag;
    u4 high_bytes;
    u4 low_bytes;
}
复制代码

可以看到数据本身会被切分为两个四字节存储,分别叫高位值与低位值

2.3.1.4 CONSTANT_Double_info类型

以下是 CONSTANT_Double_info 类型

CONSTANT_Double_info {
    u1 tag;
    u4 high_bytes;
    u4 low_bytes;
}
复制代码

可以看到和CONSTANT_Long_info的存储结构一毛一样,只不过存储的数据本身格式会有很大区别。

2.3.2 字符串类型常量

这里将会涉及到两种类型的数据CONSTANT_String_info与个CONSTANT_Utf8_info

CONSTANT_Utf8_info存储了字符串真正的内容,而CONSTANT_String_info仅仅包含一个指向常量池中CONSTANT_Utf8_info常量类型的索引。

还是一样的套路,我们制造出用于说明的java代码

public class Hello2{

    public final String hello = "hello";
    public final String x = "\0";
    public final String y = "\uD83D\uDE02";// emoji 😂

    public static void main(String[] args) {
        System.out.println("Hello, World");
    }
}
复制代码

反编译出来的数据为

00000000: cafe babe 0000 0034 002d 0a00 0c00 1a08  .......4.-......
00000010: 000d 0900 0b00 1b08 001c 0900 0b00 1d08  ................
00000020: 001e 0900 0b00 1f09 0020 0021 0800 220a  ......... .!..".
00000030: 0023 0024 0700 2507 0026 0100 0568 656c  .#.$..%..&...hel
00000040: 6c6f 0100 124c 6a61 7661 2f6c 616e 672f  lo...Ljava/lang/
00000050: 5374 7269 6e67 3b01 000d 436f 6e73 7461  String;...Consta
00000060: 6e74 5661 6c75 6501 0001 7801 0001 7901  ntValue...x...y.
00000070: 0006 3c69 6e69 743e 0100 0328 2956 0100  ..<init>...()V..
00000080: 0443 6f64 6501 000f 4c69 6e65 4e75 6d62  .Code...LineNumb
00000090: 6572 5461 626c 6501 0004 6d61 696e 0100  erTable...main..
000000a0: 1628 5b4c 6a61 7661 2f6c 616e 672f 5374  .([Ljava/lang/St
000000b0: 7269 6e67 3b29 5601 000a 536f 7572 6365  ring;)V...Source
000000c0: 4669 6c65 0100 0b48 656c 6c6f 322e 6a61  File...Hello2.ja
000000d0: 7661 0c00 1200 130c 000d 000e 0100 02c0  va..............
000000e0: 800c 0010 000e 0100 06ed a0bd edb8 820c  ................
000000f0: 0011 000e 0700 270c 0028 0029 0100 0c48  ......'..(.)...H
00000100: 656c 6c6f 2c20 576f 726c 6407 002a 0c00  ello, World..*..
00000110: 2b00 2c01 0006 4865 6c6c 6f32 0100 106a  +.,...Hello2...j
00000120: 6176 612f 6c61 6e67 2f4f 626a 6563 7401  ava/lang/Object.
00000130: 0010 6a61 7661 2f6c 616e 672f 5379 7374  ..java/lang/Syst
00000140: 656d 0100 036f 7574 0100 154c 6a61 7661  em...out...Ljava
00000150: 2f69 6f2f 5072 696e 7453 7472 6561 6d3b  /io/PrintStream;
00000160: 0100 136a 6176 612f 696f 2f50 7269 6e74  ...java/io/Print
00000170: 5374 7265 616d 0100 0770 7269 6e74 6c6e  Stream...println
00000180: 0100 1528 4c6a 6176 612f 6c61 6e67 2f53  ...(Ljava/lang/S
00000190: 7472 696e 673b 2956 0021 000b 000c 0000  tring;)V.!......
000001a0: 0003 0011 000d 000e 0001 000f 0000 0002  ................
000001b0: 0002 0011 0010 000e 0001 000f 0000 0002  ................
000001c0: 0004 0011 0011 000e 0001 000f 0000 0002  ................
000001d0: 0006 0002 0001 0012 0013 0001 0014 0000  ................
000001e0: 003b 0002 0001 0000 0017 2ab7 0001 2a12  .;........*...*.
000001f0: 02b5 0003 2a12 04b5 0005 2a12 06b5 0007  ....*.....*.....
00000200: b100 0000 0100 1500 0000 1200 0400 0000  ................
00000210: 0100 0400 0300 0a00 0400 1000 0500 0900  ................
00000220: 1600 1700 0100 1400 0000 2500 0200 0100  ..........%.....
00000230: 0000 09b2 0008 1209 b600 0ab1 0000 0001  ................
00000240: 0015 0000 000a 0002 0000 0008 0008 0009  ................
00000250: 0001 0018 0000 0002 0019                 ..........
复制代码
2.3.2.1 CONSTANT_Utf8_info类型常量池

以下是CONSTANT_Utf8_info类型数据的结构

CONSTANT_Utf8_info {
    u1 tag;
    u2 length;
    u1 bytes[length]
}
复制代码

tag必然是1,

length表达bytes的长度是多少

bytes存储字符串的真正的二进制数据(使用MUTF-8)

这样我们就可以推导,这个字符串最多就只能存放多少个字节了。可以看到 length是u2,是两个字节,两个字节就是 2^16次,即65536,意味着我们的常量池里面的字符串最多最多可以存放65536。我们的方法名也是个字符串,也是需要存储在常量池中的,意味着方法名的字节长度是有限制的,不然就会编译报错,因为class规范上不允许存储那么长的字符串。

这里又有个小点,class里面的byte是使用MUTF-8进行存储的,那么MUTF-8是个什么东西?这个东西看起来有点像UTF-8,那么我们先了解一把UTF-8

2.3.2.1.1 UTF-8的编码格式

UTF-8是一种变长编码方式,使用1~4个字节表示一个字符,规则如下。

  1. 对于传统的ASCII编码字符(0x0001~0x007F),UTF-8用一个字节来表示,如下所示。 00 00 00 01 ~ 00 00 00 7F -> 0x xx xx xx 因此英文字母的ASCII编码和UTF-8编码的结果一样。
  2. 对于0080~07FF范围的字符,UTF-8用2个字节来表示,如下所示。 0000 0080 ~ 0000 07FF -> 11 0x xx xx 10 xx xx xx 程序在遇到这种字符的时候,会把第一个字节的110和第二个字节的10去掉,再把剩下的bit组成新的两字节数据。
  3. 对于0000 0800~0000 FFFF范围的字符,UTF-8用3个字节表示,如下所示。 0000 0800 ~ 0000 FFFF -> 11 10 xx xx 10 xx xx xx 10 xx xx xx 程序在遇到这种字符的时候,会把第一个字节的1110、第二和第三个字节的10去掉,再把剩下的bit组成新的3字节数据。
  4. 对于0001 0000~0010 FFFF范围的字符,UTF-8用4个字节表示,如下所示。 0001 0000-0010 FFFF -> 11 11 0x xx 10 xx xx xx 10 xx xx xx 10 xx xx xx

因此在碰到编码之后的二进制之后,你可以用下面的方式进行转码,当然肯定先会读取第一个字节

  1. 当二进制 是 0x xx xx xx 意味着,这是使用1个字节存储的数据,接下来将会一口气读取1个字节
  2. 当二进制 是 11 0x xx xx 意味着,这是使用2个字节存储的数据,接下来将会一口气读取2个字节
  3. 当二进制 是 11 10 xx xx 意味着,这是使用3个字节存储的数据,接下来将会一口气读取3个字节
  4. 当二进制 是 11 11 0x xx 意味着,这是使用4个字节存储的数据,接下来将会一口气读取4个字节
2.3.2.1.2 MUTF-8的编码格式

MUTF-8的编码格式与UTF-8的编码有什么不一样呢?

  1. MUTF-8里用两个字节表示空字符("\0"),把前面介绍的双字节表示格式110xxxxx 10xxxxxx中的x全部填0,也即0xC080,而在标准UTF-8编码中只用一个字节0x00表示
  2. MUTF-8只用到了标准UTF-8编码中的单字节、双字节、三字节表示方式,没有用到4字节表示方式。编码在U+FFFF之上的字符,Java使用“代理对”(surrogate pair)通过2个字符表示。

‘\0’使用双字节编码,双字节表示格式110xxxxx 10xxxxxx,x位全部填充为0,则有

11 00 00 00 10 00 00 00 -> 01 00 02 C0 80

而四字节的表情为:01 00 06 ed a0 bd ed b8 82

01表达utf-8格式,06表达后面使用6字节表达数据。则有:

ed a0 bd -> 1110 1101 1010 0000 1011 1101 -> 1101 10 0000 11 1101 -> D83D

ed b8 82 -> 1110 1101 1011 1000 1000 0010 -> 1101 11 1000 00 0010 -> DE02

这么一来就刚好凑上了。

2.3.2.2 CONSTANT_String_info 类型

CONSTANT_String_info类型表达如下

CONSTANT_String_info {
    u1 tag;
    u2 string_index;
}
复制代码

tag写死了是08,StringIndex表达常量池的第几号位置,这个index必然指向CONSTANT_Utf8_info类型的常量池对项。

上文中,我们写了

public final String hello = "hello";
复制代码

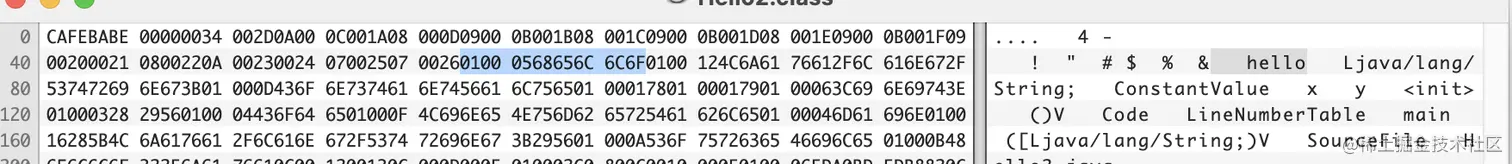

Utf8_info的数据在这里

借助javap的力量看看,这个hello是常量池的第几项:

Constant pool:
   #1 = Methodref          #12.#26        // java/lang/Object."<init>":()V
   #2 = String             #13            // hello
   #3 = Fieldref           #11.#27        // Hello2.hello:Ljava/lang/String;
   #4 = String             #28            //
   #5 = Fieldref           #11.#29        // Hello2.x:Ljava/lang/String;
   #6 = String             #30            // 😂
   #7 = Fieldref           #11.#31        // Hello2.y:Ljava/lang/String;
   #8 = Fieldref           #32.#33        // java/lang/System.out:Ljava/io/PrintStream;
   #9 = String             #34            // Hello, World
  #10 = Methodref          #35.#36        // java/io/PrintStream.println:(Ljava/lang/String;)V
  #11 = Class              #37            // Hello2
  #12 = Class              #38            // java/lang/Object
  #13 = Utf8               hello
  #14 = Utf8               Ljava/lang/String;
  #15 = Utf8               ConstantValue
  #16 = Utf8               x
  #17 = Utf8               y
  #18 = Utf8               <init>
  #19 = Utf8               ()V
  #20 = Utf8               Code
  #21 = Utf8               LineNumberTable
  #22 = Utf8               main
  #23 = Utf8               ([Ljava/lang/String;)V
  #24 = Utf8               SourceFile
  #25 = Utf8               Hello2.java
  #26 = NameAndType        #18:#19        // "<init>":()V
  #27 = NameAndType        #13:#14        // hello:Ljava/lang/String;
  #28 = Utf8
  #29 = NameAndType        #16:#14        // x:Ljava/lang/String;
  #30 = Utf8               😂
  #31 = NameAndType        #17:#14        // y:Ljava/lang/String;
  #32 = Class              #39            // java/lang/System
  #33 = NameAndType        #40:#41        // out:Ljava/io/PrintStream;
  #34 = Utf8               Hello, World
  #35 = Class              #42            // java/io/PrintStream
  #36 = NameAndType        #43:#44        // println:(Ljava/lang/String;)V
  #37 = Utf8               Hello2
  #38 = Utf8               java/lang/Object
  #39 = Utf8               java/lang/System
  #40 = Utf8               out
  #41 = Utf8               Ljava/io/PrintStream;
  #42 = Utf8               java/io/PrintStream
  #43 = Utf8               println
  #44 = Utf8               (Ljava/lang/String;)V
复制代码

可以看到 #2与#13是我们的目标,人肉一把这个string类型的二进制:

08 00 0D

那么我们就找到对应的二进制了

2.3.4 CONSTANT_Class_info类型

CONSTANT_Class_info结构用来表示类或接口,结构上和与CONSTANT_String_info类似

CONSTANT_Class_info {
    u1 tag;
    u2 name_index;
}
复制代码

tag是固定值7,name_index指向常量池索引,必然指向CONSTANT_Utf8_info,存储类或接口的全限定名

使用javap把常量池抠出来

  #11 = Class              #37            // Hello2
  #37 = Utf8               Hello2
复制代码

相当于#37存储了当前类的名字,而#11是个class_info类型,指向#37的utf-info类型

2.3.5 CONSTANT_NameAndType_info类型

CONSTANT_NameAndType_info结构用来表示字段或者方法,使用以下的格式进行存储

CONSTANT_NameAndType_info{
    u1 tag;
    u2 name_index;
    u2 descriptor_index;
}
复制代码

tag值固定12,name_index指向存储方法名字的utf-info,descriptor_index指向了入参描述的utf-info

我们制造一个新的java类

public class Hello3{

    public static void testMethod(int id, String name) {
    }

    public static void main(String[] args) {
        testMethod(1,"吃饭");
    }
}
复制代码

编译后得到常量池为

Constant pool:
   #1 = Methodref          #5.#16         // java/lang/Object."<init>":()V
   #2 = String             #17            // 吃饭
   #3 = Methodref          #4.#18         // Hello3.testMethod:(ILjava/lang/String;)V
   #4 = Class              #19            // Hello3
   #5 = Class              #20            // java/lang/Object
   #6 = Utf8               <init>
   #7 = Utf8               ()V
   #8 = Utf8               Code
   #9 = Utf8               LineNumberTable
  #10 = Utf8               testMethod
  #11 = Utf8               (ILjava/lang/String;)V
  #12 = Utf8               main
  #13 = Utf8               ([Ljava/lang/String;)V
  #14 = Utf8               SourceFile
  #15 = Utf8               Hello3.java
  #16 = NameAndType        #6:#7          // "<init>":()V
  #17 = Utf8               吃饭
  #18 = NameAndType        #10:#11        // testMethod:(ILjava/lang/String;)V
  #19 = Utf8               Hello3
  #20 = Utf8               java/lang/Object
复制代码

可以看到#18的NameAndType类型指向#10与#11,后面的"testMethod:(ILjava/lang/String;)V"看上去就是#10与#11的字符串拼接。

descriptor_index会比较难理解,这个本质上是字段描述符+返回。字段描述符是有规则的:

  1. 原始类型,byte、int、char、float等这些简单类型使用一个字符来表示,比如J对应long类型,B对应byte类型。
  2. 引用类型使用L;的方式来表示,为了防止多个连续的引用类型描述符出现混淆,引用类型描述符最后都加了一个“;”作为结束,比如字符串类型String的描述符为“Ljava/lang/String;”。
  3. JVM使用一个前置的“[”来表示数组类型,如int[]类型的描述符为“[I”,字符串数组String[]的描述符为“[Ljava/lang/String;”。而多维数组描述符只是多加了几个“[”而已,比如Object[][][]类型的描述符为“[[[Ljava/lang/Object;”

例如

  • void test(int,Integer,int[],Integer[])就可以写成(ILjava/lang/Integer[I[Ljava/lang/Integer;)V,这里的V表达void
  • Object test(int,Integer,int[],Integer[])就可以写成(ILjava/lang/Integer[I[Ljava/lang/Integer;)Ljava/lang/Object

2.3.6 CONSTANT_Fieldref_info,CONSTANT_Methodref_info,CONSTANT_InterfaceMethodref_info类型

这三个结构差不多,含义分别是:

  • CONSTANT_Fieldref_info 字段的符号引用

  • CONSTANT_Methodref_info 类方法的符号引用

  • CONSTANT_InterfaceMethodref_info 接口中方法的符号引用

结构表示如下

CONSTANT_Fieldref_info {
    u1 tag;
    u2 class_index;
    u2 name_and_type_index;
}

CONSTANT_Methodref_info {
		u1 tag;
		u2 class_index;
		u2 name_and_type_index;
}

CONSTANT_InterfaceMethodref_info {
		u1 tag;
		u2 class_index;
		u2 name_and_type_index;
}
复制代码

以上的name_and_type_index都将指向 nameAndType_info的索引

以methodRef_info举例,参考Hello3的反编译结果

Constant pool:
   #1 = Methodref          #5.#16         // java/lang/Object."<init>":()V
   #2 = String             #17            // 吃饭
   #3 = Methodref          #4.#18         // Hello3.testMethod:(ILjava/lang/String;)V
   #4 = Class              #19            // Hello3
   #5 = Class              #20            // java/lang/Object
   #6 = Utf8               <init>
   #7 = Utf8               ()V
   #8 = Utf8               Code
   #9 = Utf8               LineNumberTable
  #10 = Utf8               testMethod
  #11 = Utf8               (ILjava/lang/String;)V
  #12 = Utf8               main
  #13 = Utf8               ([Ljava/lang/String;)V
  #14 = Utf8               SourceFile
  #15 = Utf8               Hello3.java
  #16 = NameAndType        #6:#7          // "<init>":()V
  #17 = Utf8               吃饭
  #18 = NameAndType        #10:#11        // testMethod:(ILjava/lang/String;)V
  #19 = Utf8               Hello3
  #20 = Utf8               java/lang/Object
复制代码

#3 引用了#4的class_info信息与#18的NameAndType信息,成为一个Methodref信息。剩下两种机制一样

2.3.7 CONSTANT_MethodType_info、CONSTANT_MethodHandle_info和CONSTANT_InvokeDynamic_info

从JDK1.7开始,为了更好地支持动态语言调用,增加以下3种常量池类型,但是java7没用用上,但是就因为这个东西的出现,使各种其他语言可以跑在我们的java虚拟机上。

  • CONSTANT_MethodType_info
  • CONSTANT_MethodHandle_info
  • CONSTANT_InvokeDynamic_info

但是这玩意儿巨复杂,我们后面介绍invokeDynamic的时候再继续介绍

CONSTANT_InvokeDynamic_info主要作用是为invokedynamic指令提供启动引导方法,它的结构如下所示。关于invokedynamic指令我们之后会聊到。

2.4 类访问标记(Access flags)

总共四个字节,用来描述当前class前面的标记的。

Flag NameValueInterpretation
ACC_PUBLIC1标识是否是 public
ACC_FINAL10标识是否是 final
ACC_SUPER20已经不用了
ACC_INTERFACE200标识是类还是接口
ACC_ABSTRACT400标识是否是 abstract
ACC_SYNTHETIC1000编译器自动生成,不是用户源代码编译生成
ACC_ANNOTATION2000标识是否是注解类
ACC_ENUM4000标识是否是枚举类

2.5 this_class,super_name,interfaces

这三部分用来确定类的继承关系,this_class表示类索引,super_name表示直接父类的索引。

分别使用两个字节表达,this_class与super_name都将指向CONSTANT_Class_info类型的字符串常量

interfaces表示类或者接口的直接父接口。class文件里面使用interfaces_count 与 interfaces[interfaces_count]共同表达。其中interfaces的结构指向CONSTANT_Class_info常量池

2.6 字段表

描述完类继承关系之后就是描述字段数据了,字段表表达当前的类内都有哪些field,基本结构长这样

{
   u2             fields_count;
   field_info     fields[fields_count];
}
复制代码

使用两个字节的fields_count表达字段表的容量,field_info的结构是这样的:

field_info {
    u2 access_flags;
    u2 name_index;
    u2 descriptor_index;
    u2 attributes_count;
    attribute_info attributes[attributes_count];
 }
复制代码

字段结构分为4个部分:

第一部分access_flags表示字段的访问标记,用来标识是public、private还是protected,是否是static,是否是final等;

第二部分name_index用来表示字段名,指向常量池的字符串常量;

第三部分descriptor_index是字段描述符的索引,指向常量池的字符串常量;

第四部分attributes_count、attribute_info表示属性的个数和属性集合

2.6.1 字段表访问标志

我们知道,一个字段可以被各种关键字去修饰,比如:作用域修饰符(public、private、protected)、static修饰符、final修饰符、volatile修饰符等等。因此,其可像类的访问标志那样,使用一些标志来标记字段。字段的访问标志有如下这些:

标志名称标志值含义
ACC_PUBLIC1字段是否为public
ACC_PRIVATE2字段是否为private
ACC_PROTECTED4字段是否为protected
ACC_STATIC8字段是否为static
ACC_FINAL10字段是否为final
ACC_VOLATILE40字段是否为volatile
ACC_TRANSTENT80字段是否为transient
ACC_SYNCHETIC1000字段是否为由编译器自动产生
ACC_ENUM4000字段是否为enum

2.6.2 字段描述符

前文介绍过,使用更加精简的方式表达类型,如

  • String -> (Ljava/lang/String;)
  • Integer[] -> ([Ljava/lang/String;)

2.6.3 字段属性

与字段相关的属性包括ConstantValue、Synthetic、Signature、Deprecated、Runtime-Visible-Annotations和RuntimeInvisibleAnnotations这6个,比较常见的是ConstantValue属性,用来表示一个常量字段的值,这个将在后面描述attribute_info结构时候具体介绍。

2.7 方法表

字段定义完成之后,就开始定义方法了。与字段表类似,使用以下结构存储:

 {
   u2              methods_count;
   method_info     method_infos[fields_count];
 }
复制代码

fields_count表达将会有几个方法。field_info将会存储和方法相关的全量信息。field_info结构如下

method_info {
    u2   access_flags;
    u2   name_index;
    u2   descriptor_index;
    u2   attributes_count;
    attribute_info attributes[attributes_count];
}
复制代码

方法method_info结构分为四部分:

第一部分access_flags表示方法的访问标记,用来标记是public、private还是protected,是否是static,是否是final等;

第二部分name_index、descriptor_index分别表示方法名和方法描述符的索引值,指向常量池的字符串常量;

第三部分attributes_count和attribute_info表示方法相关属性的个数和属性集合,包含了很多有用的信息,比如方法内部的字节码就存放在Code属性中。

2.7.1 方法表访问标志

类似于字段表,也会有个方法访问标志挂在method_info上的,如下表,

标志名称标志值含义
ACC_PUBLIC0x0001方法是否为public
ACC_PRIVATE0x0002方法是否为private
ACC_PROTECTED0x0004方法是否为protected
ACC_STATIC0x0008方法是否为static
ACC_FINAL0x0010方法是否为final
ACC_SYHCHRONRIZED0x0020方法是否为synchronized
ACC_BRIDGE0x0040方法是否是有编译器产生的方法
ACC_VARARGS0x0080方法是否接受参数
ACC_NATIVE0x0100方法是否为native
ACC_ABSTRACT0x0400方法是否为abstract
ACC_STRICTFP0x0800方法是否为strictfp
ACC_SYNTHETIC0x1000方法是否是有编译器自动产生的

有些flag是可以同时存在的,只需要 x|y 再赋予给方法表访问标志即可

2.7.2 方法名与描述符

紧随方法访问标记的是方法名索引name_index,指向常量池中CONSTANT_Utf8_info类型的字符串常量。

比如有这样一个方法定义为private void foo(),编译器会生成一个类型为CONSTANT_Utf8_info的字符串常量项,里面存储了“foo”,方法名索引name_index指向了这个常量项。

方法描述符(descriptor_index)用来表示一个方法所需的参数和返回值,格式为:(参数1类型 参数2类型 参数3类型 ...)返回值类型。方法描述符索引也是指向常量池中类型为CONSTANT_Utf8_info的字符串常量项。

  • Object foo(int i,double d,Thread t)---描述符---> (IDLjava/lang/Thread;)Ljava/lang/Object;”

2.7.3 方法属性表

方法属性表是method_info结构的最后一部分。前面介绍了方法的访问标记和方法签名,还有一些重要的信息没有出现,如方法声明抛出的异常,方法的字节码,方法是否被标记为deprecated等,属性表就是用来存储这些信息的。与方法相关的属性有很多,其中比较重要的是Code和Exceptions属性,其中Code属性存放方法体的字节码指令,Exceptions属性用于存储方法声明抛出的异常。详细我们之后描述。

2.7.4 注意事项

  1. 如果父类方法在子类中没有被重写(Override),方法表集合中就不会出现父类的方法。
  2. 编译器可能会自动添加方法,最典型的便是类构造方法(静态构造方法)<client>方法和默认实例构造方法<init>方法。
  3. 在Java语言中,要重载(Overload)一个方法,除了要与原方法具有相同的简单名称之外,还要求必须拥有一个与原方法不同的特征签名,特征签名就是一个方法中各个参数在常量池中的字段符号引用的集合,也就是因为返回值不会包含在特征签名之中,因此Java语言里无法仅仅依靠返回值的不同来对一个已有方法进行重载。

2.8 属性表

属性表可以说是除了常量池之外最复杂的一个属性,里面的内容会很多,很多地方都使用的上。而且这部分是可以由不通虚拟机厂商自定义的,非常灵活。以下是属性表结构

{
   u2             attributes_count;
   attribute_info attributes[attributes_count];
}

attribute_info{
    u2 attribute_name_index;
    u4 attribute_length;
    u1 info[attribute_length];
}
复制代码

attribute_name_index是指向常量池的索引,根据这个索引可以得到attribute的名字,接下来的两部分表示info数组的长度和具体byte数组的内容。虚拟机预定义了20多种属性,如下表:

属性名称使用位置含义
Code方法表Java代码编译成的字节码指令
ConstantValue字段表final关键字定义的常量池
Deprecated类,方法,字段表被声明为deprecated的方法和字段
Exceptions方法表方法抛出的异常
EnclosingMethod类文件仅当一个类为局部类或者匿名类是才能拥有这个属性,这个属性用于标识这个类所在的外围方法
InnerClass类文件内部类列表
LineNumberTableCode属性Java源码的行号与字节码指令的对应关系
LocalVariableTableCode属性方法的局部变量描述
StackMapTableCode属性JDK1.6中新增的属性,供新的类型检查检验器检查和处理目标方法的局部变量和操作数有所需要的类是否匹配
Signature类,方法表,字段表用于支持泛型情况下的方法签名
SourceFile类文件记录源文件名称
SourceDebugExtension类文件用于存储额外的调试信息
Synthetic类,方法表,字段表标志方法或字段为编译器自动生成的
LocalVariableTypeTable使用特征签名代替描述符,是为了引入泛型语法之后能描述泛型参数化类型而添加
RuntimeVisibleAnnotations类,方法表,字段表为动态注解提供支持
RuntimeInvisibleAnnotations表,方法表,字段表用于指明哪些注解是运行时不可见的
RuntimeVisibleParameterAnnotation方法表作用与RuntimeVisibleAnnotations属性类似,只不过作用对象为方法
RuntimeInvisibleParameterAnnotation方法表作用与RuntimeInvisibleAnnotations属性类似,作用对象哪个为方法参数
AnnotationDefault方法表用于记录注解类元素的默认值
BootstrapMethods类文件用于保存invokeddynamic指令引用的引导方式限定符

这会儿我们分析一把最复杂也是最常用的几个属性。其他的都是一样的套路,偷个懒,以后再在这儿描述一把。

2.8.1 ConstantValue属性

ConstantValue属性出现在字段field_info中,用来表示静态变量的初始值。结构为:

ConstantValue_attribute {
    u2 attribute_name_index;
    u4 attribute_length;
    u2 constantvalue_index;
}
复制代码

其中attribute_name_index是指向常量池中值为“ConstantValue”的字符串常量项,attribute_length值固定为2,因为接下来的具体内容只会有两个字节大小。constantvalue_index指向常量池中具体的常量值索引,根据变量的类型不同,constantvalue_index指向不同的常量项。如果变量为long类型,则constantvalue_index指向CONSTANT_Long_info类型的常量项。

我们造一个java文件

import java.io.IOException;

public class Helllo4 {

    public static final String aaaaa = "干饭人万岁!";

    public static int foo(int i, int j) throws IOException {
        int c = i + j + 1;
        return c;
    }

    public static void testException(String a, Integer b){
        try {
            foo(1,2);
        } catch (IOException e){
            e.printStackTrace();
        } catch (NullPointerException exception){
            System.out.println("干饭人万万岁@@@@!!!!!");
        }
    }

    public static void main(String[] args) {
        testException("吃饭",100);
    }
}
复制代码

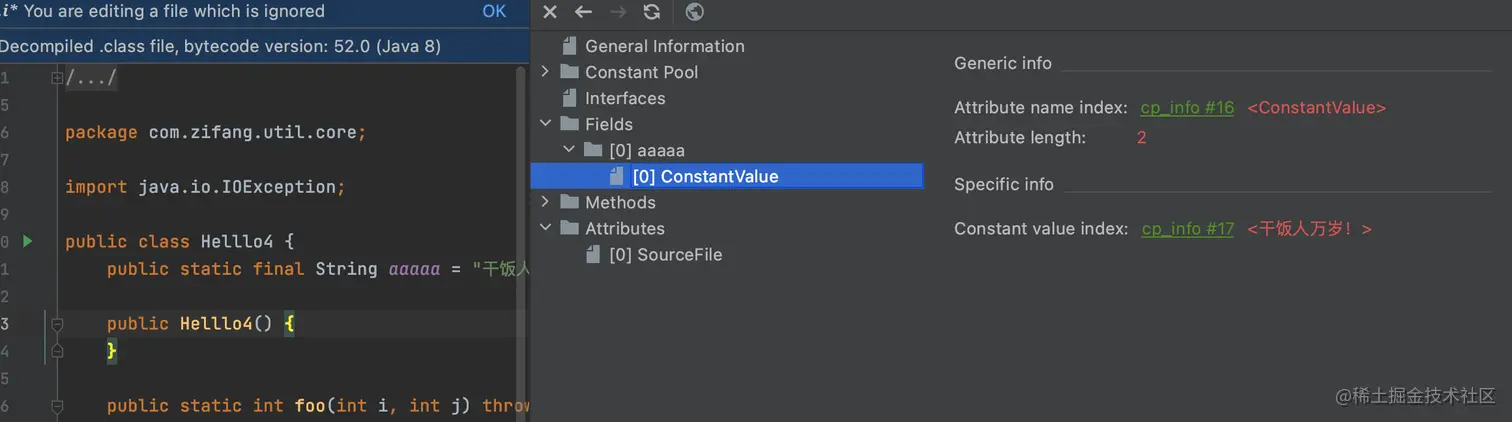

使用工具查看,可以看到与前面的分析一致。

2.8.2 Code属性

Code属性可以说是一个类里面的最重要的组成部分,方法的所有源码

Code_attribute {
    u2 attribute_name_index;
    u4 attribute_length;
    u2 max_stack;
    u2 max_locals;
    u4 code_length;
    u1 code[code_length];
    u2 exception_table_length;
    exception_table[exception_table_length];
    u2 attributes_count;
    attribute_info attributes[attributes_count];
}

exception_table {
    u2 start_pc;
    u2 end_pc;
    u2 handler_pc;
    u2 catch_type;
}
复制代码

接下来解释一把这些属性都是干啥的

  1. 属性名索引(attribute_name_index)占2个字节,指向常量池中CONSTANT_Utf8_info常量,表示属性的名字,这里对应的常量池的字符串常量“Code”。

  2. 属性长度(attribute_length)占用2个字节,表示属性值长度大小。

  3. max_stack表示操作数栈的最大深度,方法执行的任意期间操作数栈的深度都不会超过这个值。

    它的计算规则是:有入栈的指令stack增加,有出栈的指令stack减少,在整个过程中stack的最大值就是max_stack的值,增加和减少的值一般都是1,但也有例外:LONG和DOUBLE相关的指令入栈stack会增加2,VOID相关的指令则为0。

  4. max_locals表示局部变量表的大小,但是这个值不等于方法中所有局部变量的数量之和。当一个局部作用域结束,它内部的局部变量占用的位置就可以被接下来的局部变量复用了。

  5. code_length和code用来表示字节码相关的信息。其中,code_length表示字节码指令的长度,占用4个字节;code是一个长度为code_length的字节数组,存储真正的字节码指令。

  6. exception_table_length和exception_table用来表示代码内部的异常表信息,如我们熟知的try-catch语法就会生成对应的异常表。exception_table_length表示接下来exception_table数组的长度,每个异常项包含四个部分,可以用下面的结构表示。

{
   u2 start_pc;
   u2 end_pc;
   u2 handler_pc;
   u2 catch_type;
}
复制代码

其中start_pc、end_pc、handler_pc都是指向code字节数组的索引值,start_pc和end_pc表示异常处理器覆盖的字节码开始和结束的位置,是左闭右开区间[start_pc,end_pc),包含start_pc,不包含end_pc。handler_pc表示异常处理handler在code字节数组的起始位置,异常被捕获以后该跳转到何处继续执行。 catch_type表示需要处理的catch的异常类型是什么,它用两个字节表示,指向常量池中类型为CONSTANT_Class_info的常量项。如果catch_type等于0,则表示可处理任意异常,可用来实现finally语义。 当JVM执行到这个方法[start_pc,end_pc)范围内的字节码发生异常时,如果发生的异常是这个catch_type对应的异常类或者它的子类,则跳转到code字节数组handler_pc处继续处理。

  1. attributes_count和attributes[]用来表示Code属性相关的附属属性,Java虚拟机规定Code属性只能包含这四种可选属性:LineNumberTable、LocalVariableTable、LocalVariableTypeTable、StackMapTable。

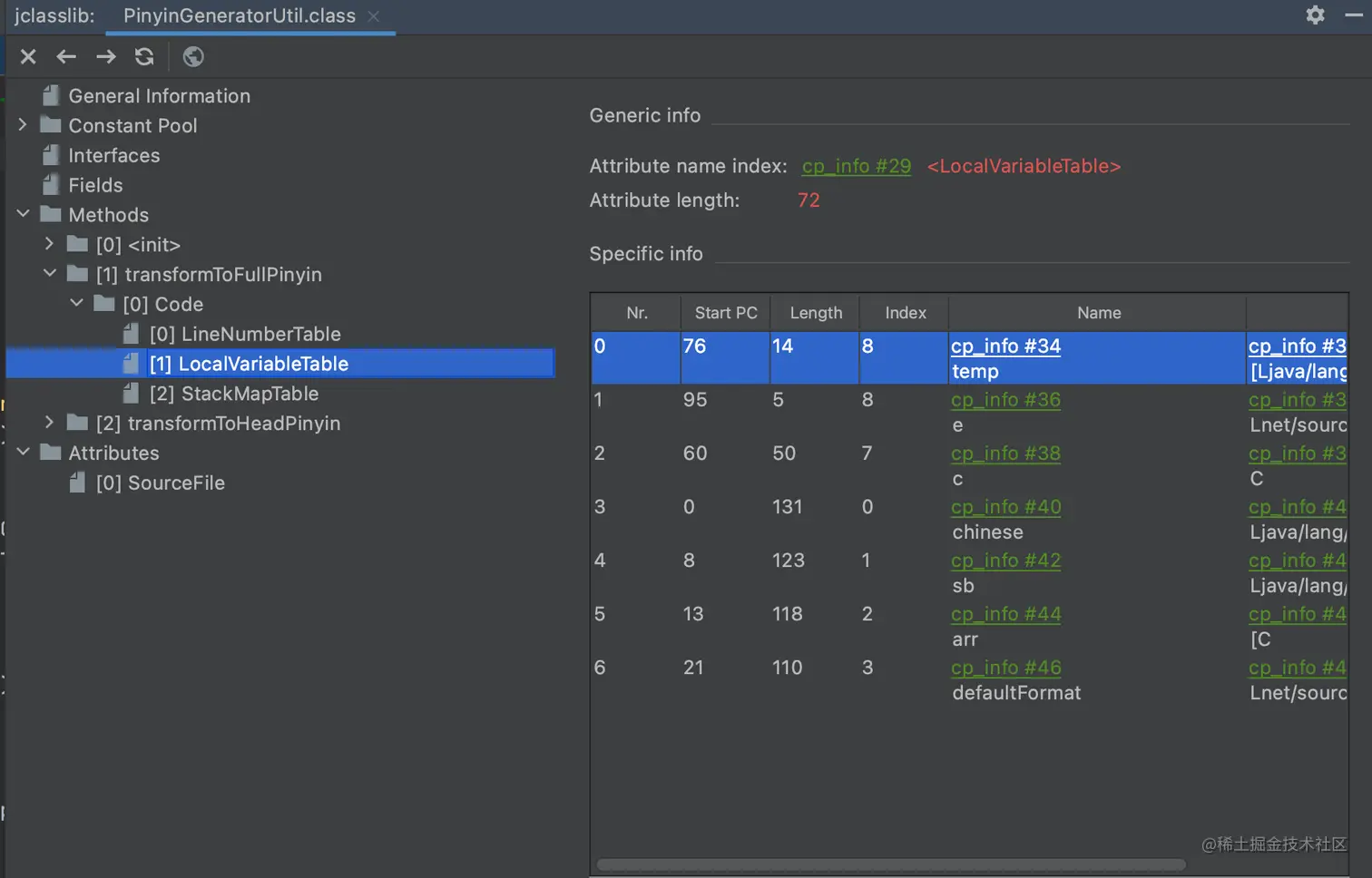

    例如LineNumberTable,它用来存放源码行号和字节码偏移量之间的对应关系,属于调试信息,不是类文件运行的必需属性,默认情况下都会生成。如果没有这个属性,那么在调试时就没有办法在源码中设置断点,也没有办法在代码抛出异常时在错误堆栈中显示出错的行号信息。

我们偷个懒,用jclassLib查看Helllo4的结构体

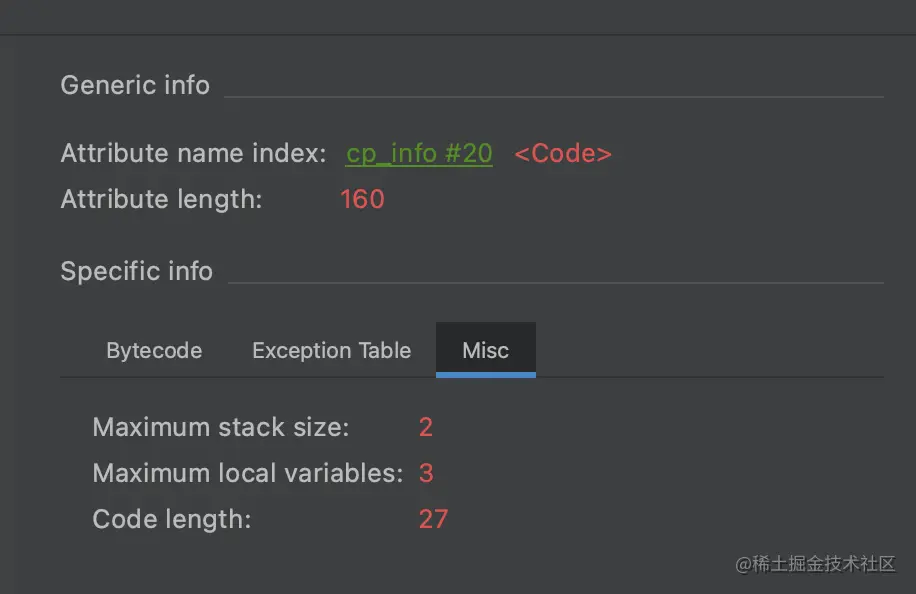

max_stack,max_locals,code_lengh在上图中都能找到对应的图。

3 小结

我们整体上分析了class文件的格式,并且介绍了多种方式查看结构的方式。乍一看知识量还是有点多的,而且初看字节码的知识没什么用。其实不然,这个东西学了之后,你的这个世界的认知就广泛了很多。

学习学的是套路,学的是认知。

分类:
后端
标签:
分类:
后端
标签:
