1. 准备工作
硬件准备

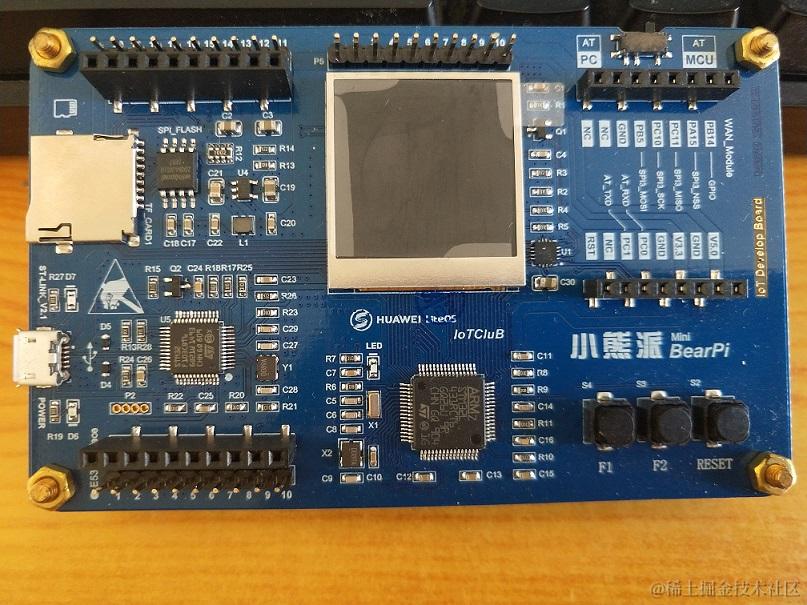

首先需要准备一个开发板，这里我准备的是STM32L4的开发板（BearPi）：
软件准备
需要安装好Keil - MDK及芯片对应的包，以便编译和下载生成的代码。
2.生成MDK工程 — 初始化GPIO为输入
选择芯片型号

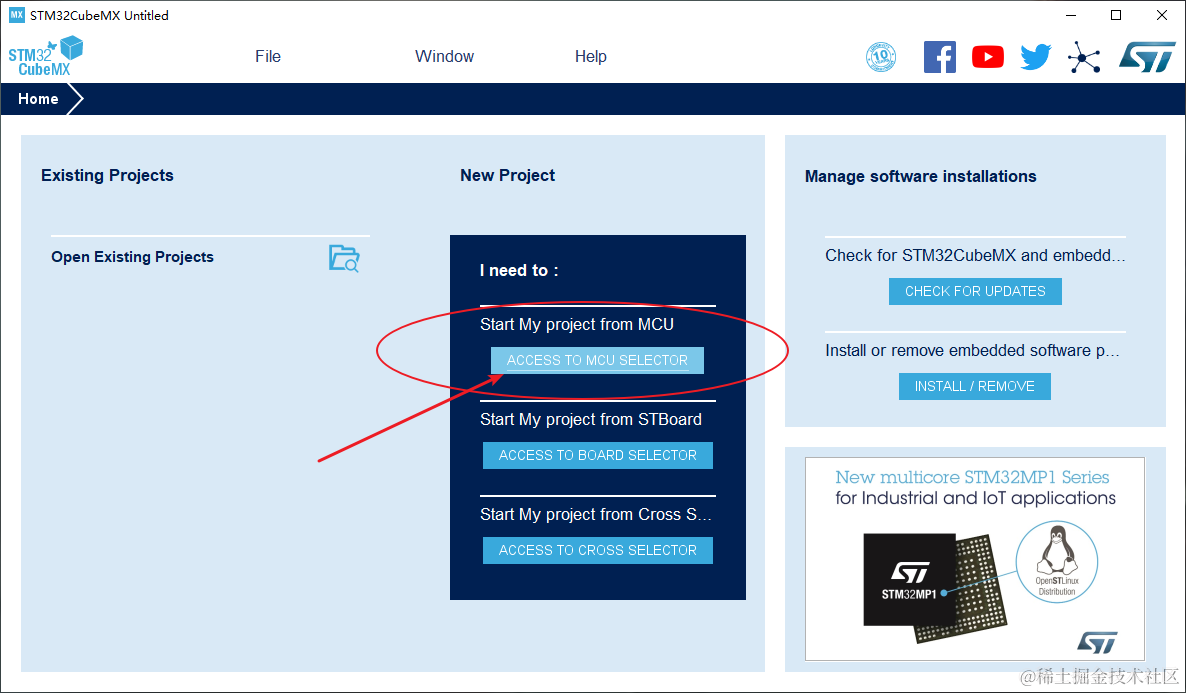

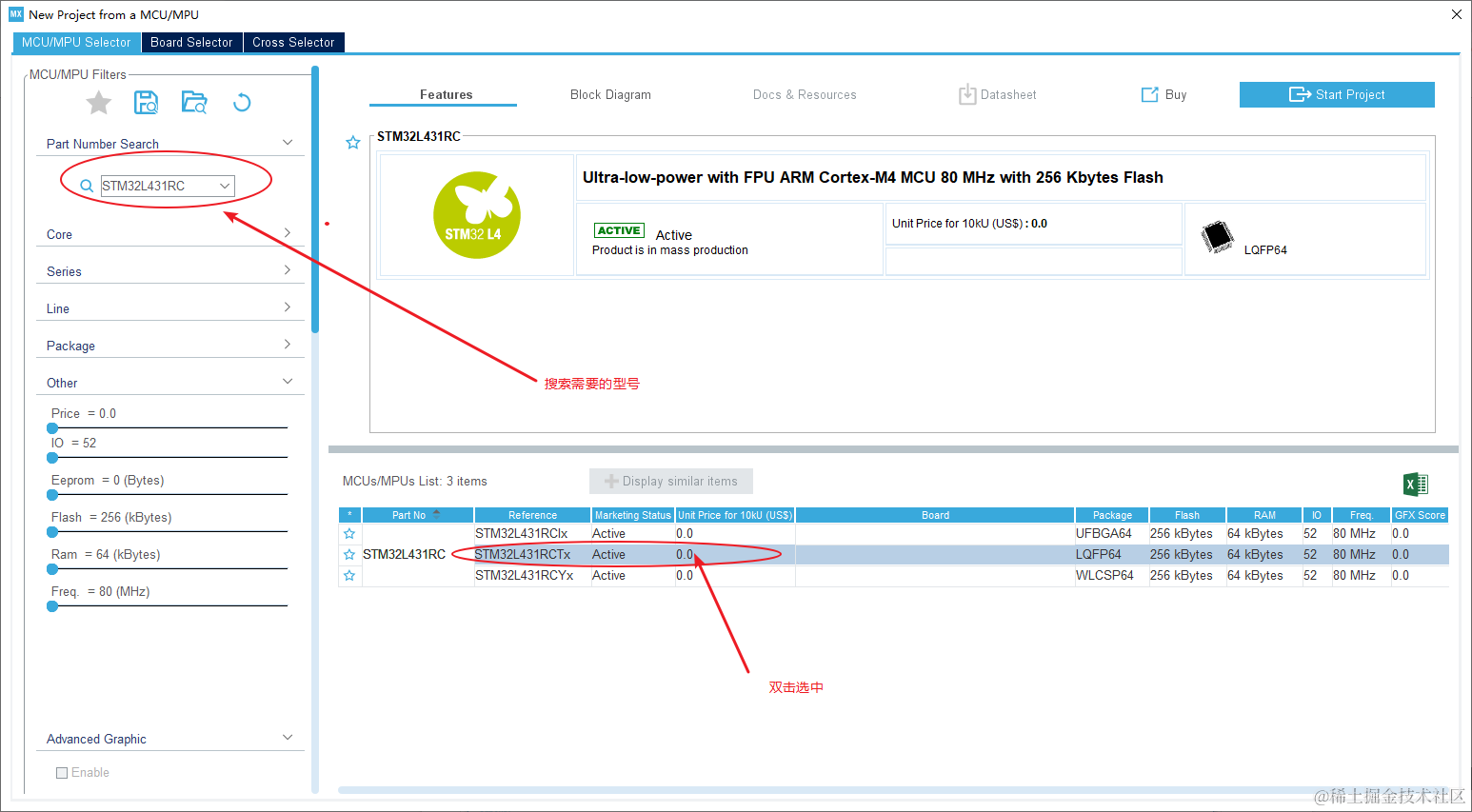

打开STM32CubeMX，打开MCU选择器：
搜索并选中芯片STM32L431RCT6:

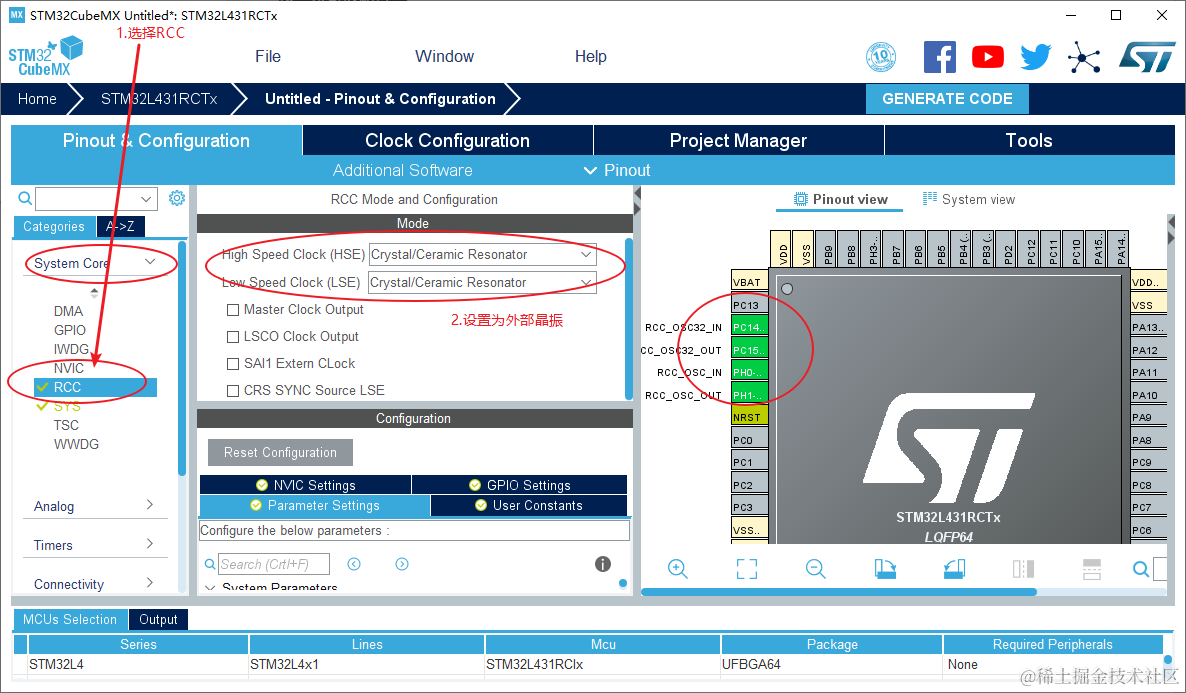

配置时钟源
- 如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
- 如果使用默认内部时钟（HSI），这一步可以略过；
这里我都使用外部时钟：
配置LED的GPIO引脚

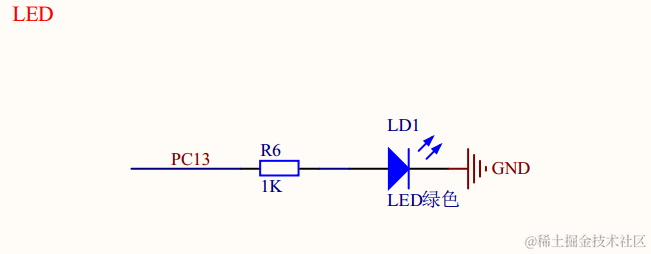

查看小熊派开发板的原理图，如下：

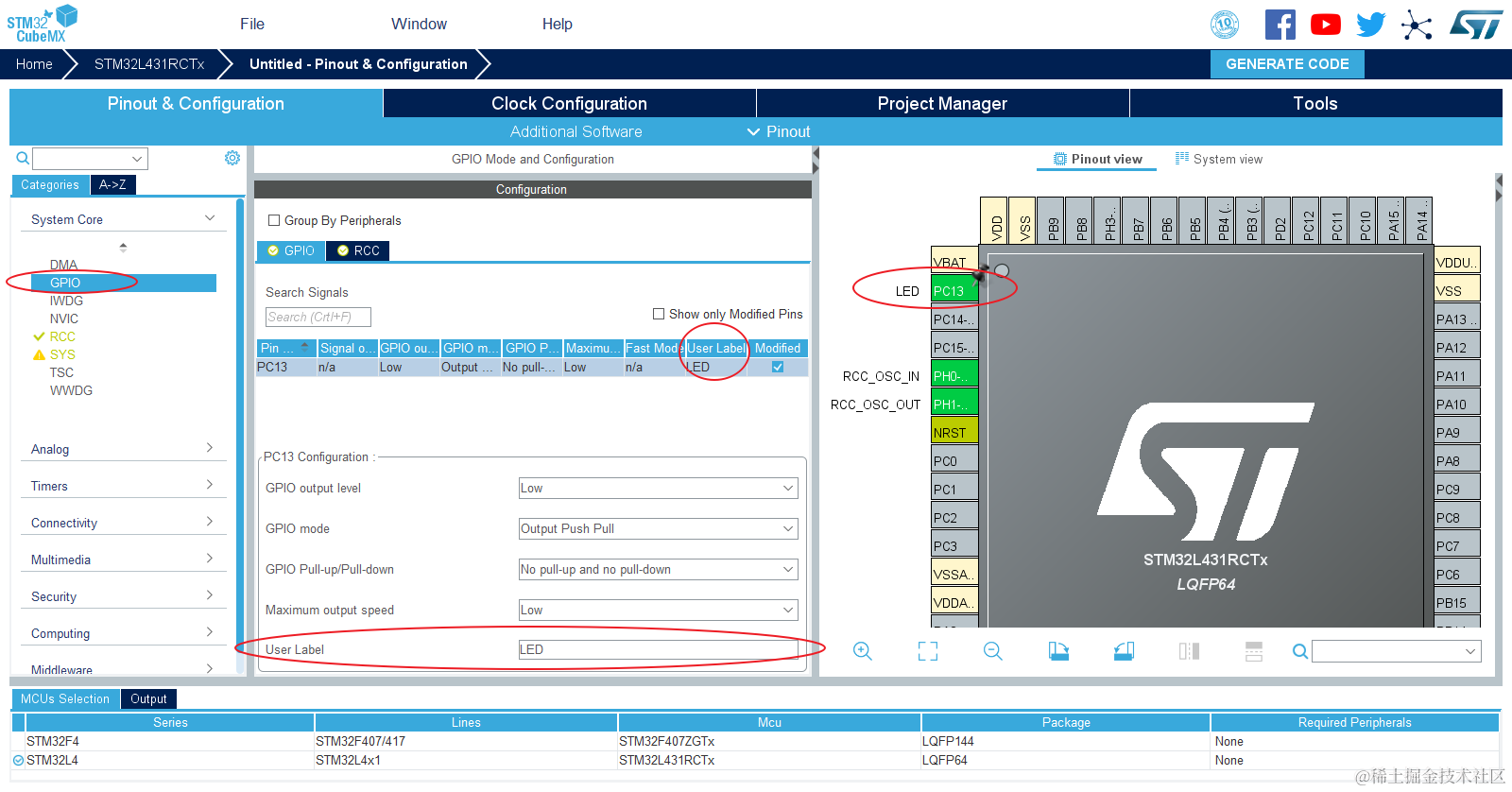

所以接下来我们选择配置PC13引脚：
设置用户标签为LED：
配置按键的GPIO引脚
在原理图上如下：

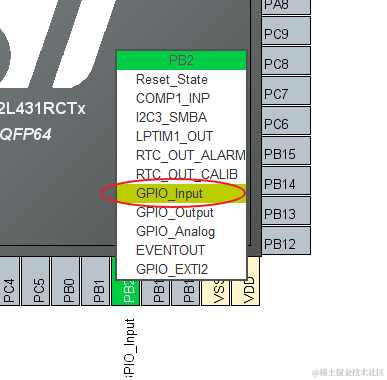

所以接下来我们选择配置PB2引脚和PB3引脚：

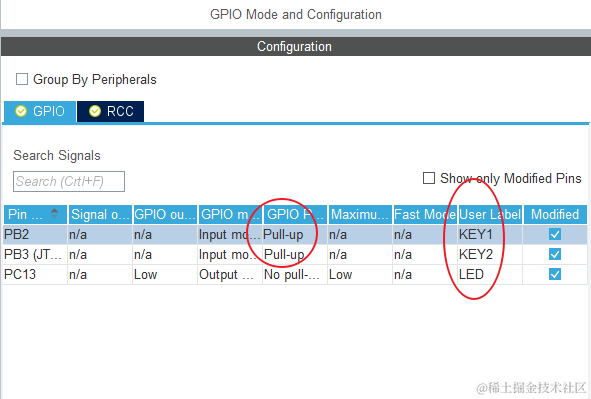

因为没有设置硬件上拉，所以我们配置开启上拉电阻，并设置用户标签为KEY1和KEY2：

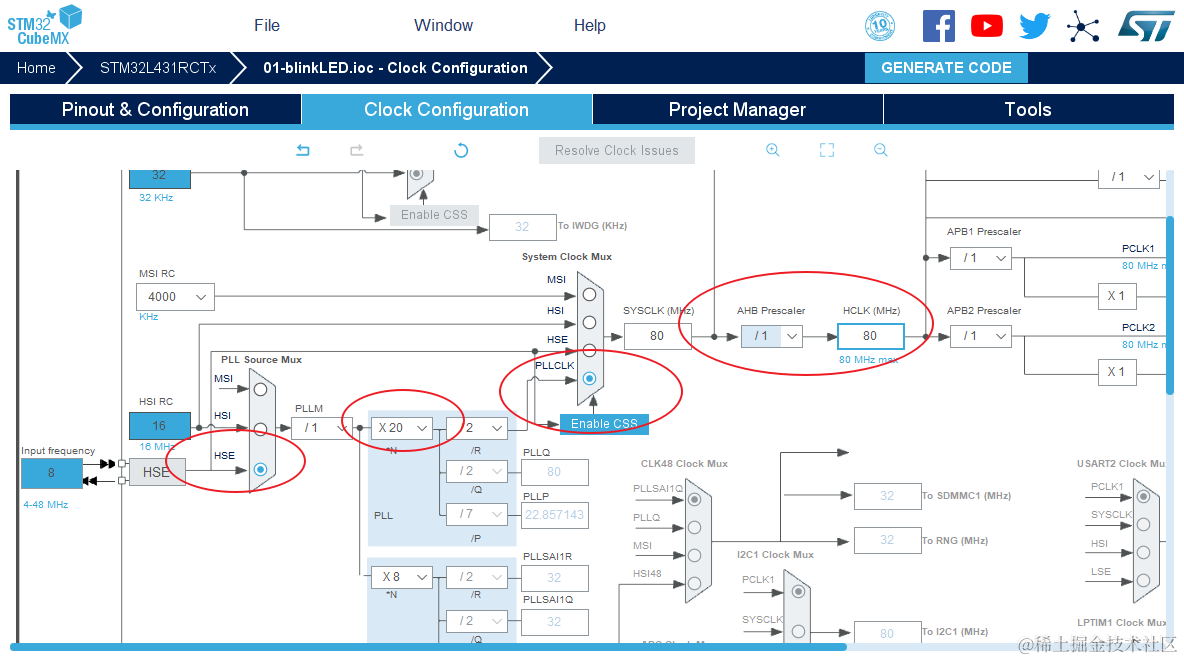

配置时钟树
STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

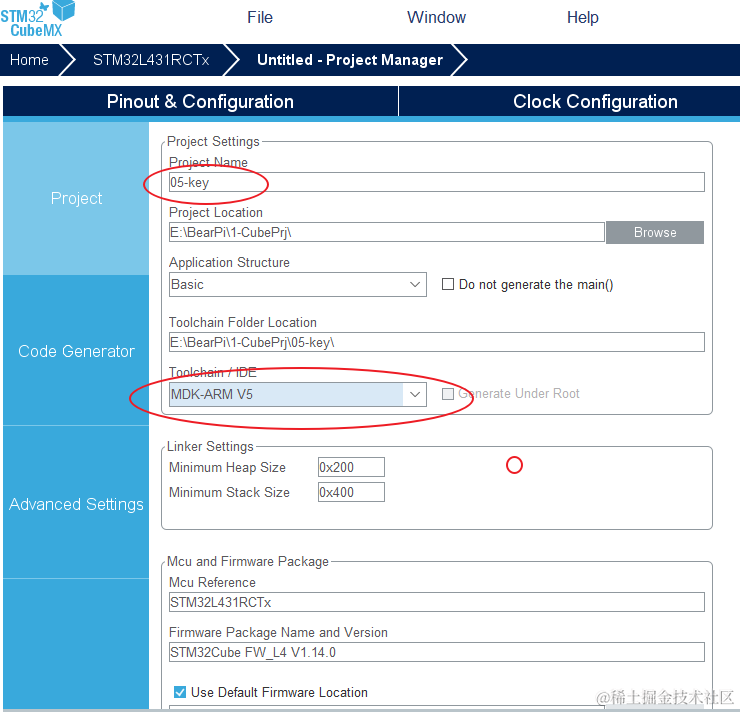

生成工程设置

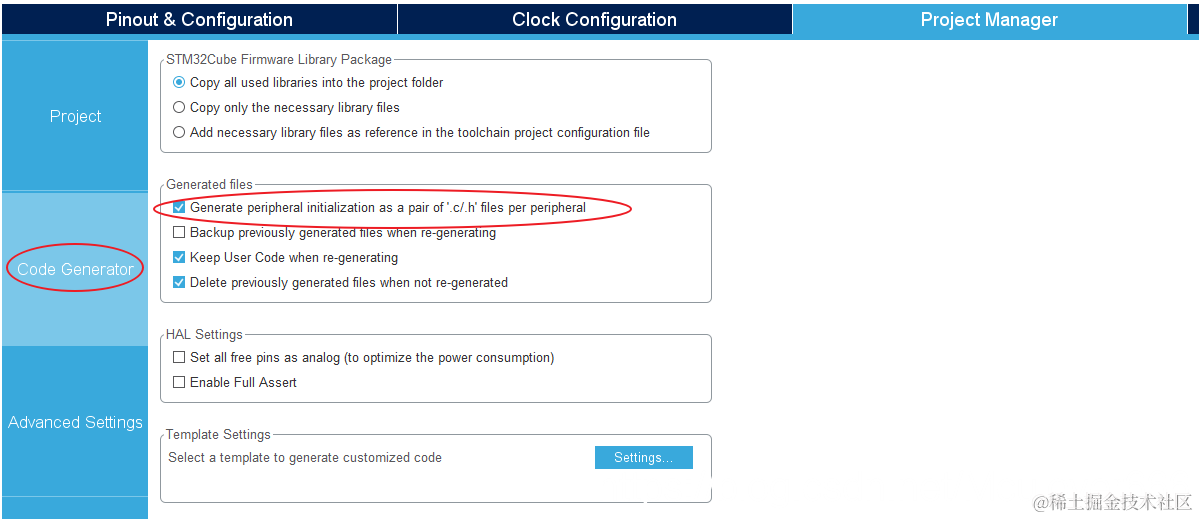

代码生成设置
最后设置生成独立的初始化文件：
生成代码

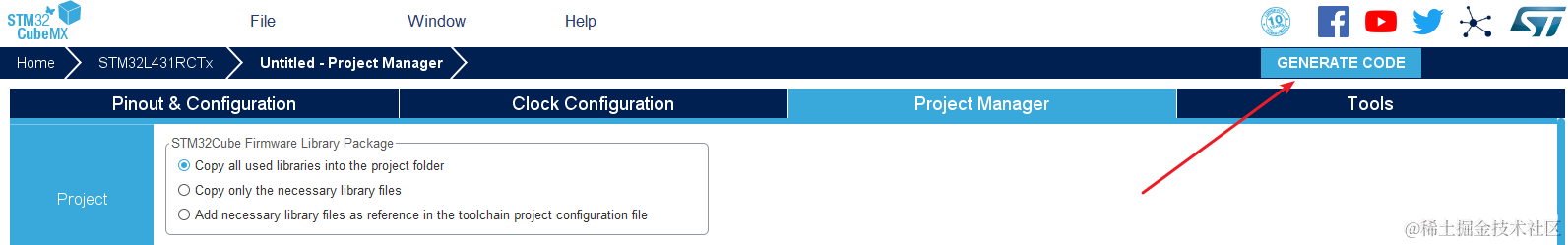

点击GENERATE CODE即可生成MDK-V5工程：
3. 在MDK中编写、编译、下载用户代码
在main.c中的main函数中编写简单的用户代码：
int main(void)
{
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
while (1)
{
/* USER CODE BEGIN 3 */
if(0 == HAL_GPIO_ReadPin(KEY1_GPIO_Port, KEY1_Pin))
{
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);
}
if(0 == HAL_GPIO_ReadPin(KEY2_GPIO_Port, KEY2_Pin))
{
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);
}
}
/* USER CODE END 3 */
}

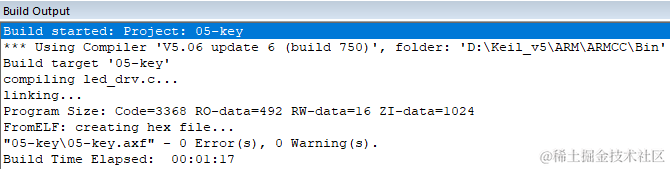

然后编译整个工程：

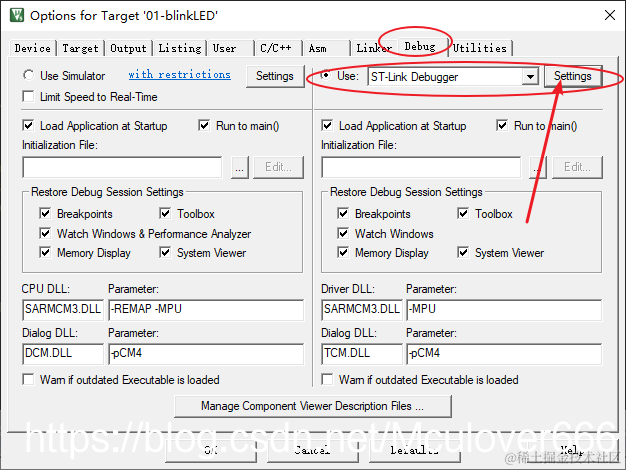

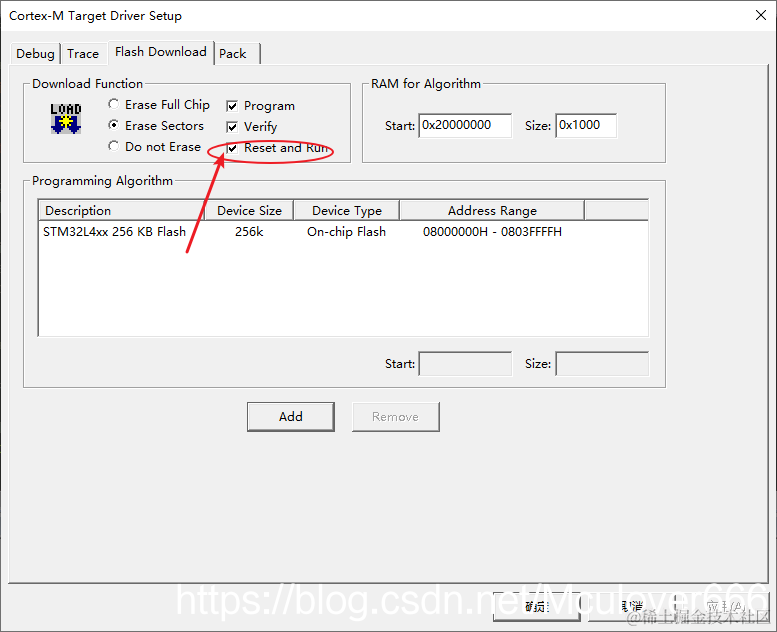

最后进行下载设置：

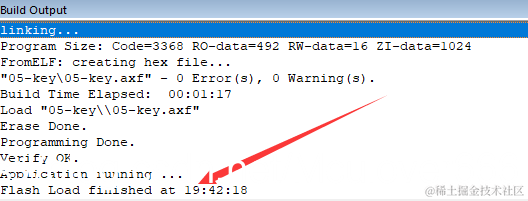

最后点击下载即可：

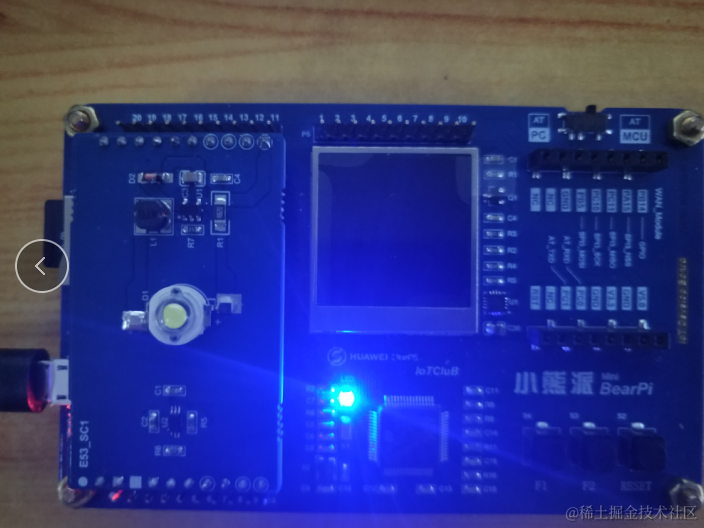

实验现象如下：
- 上电复位时LED处于熄灭状态；
- 按下KEY1，LED点亮；
- 按下KEY2，LED熄灭；
至此，我们已经学会了如何使用STM32CubeMX快速生成MDK的工程，以及如何使用 STM32CubeMX初始化GPIO进行按键检测，下一节讲述如何配置NVIC使用外部中断检测按键。 - 上一篇：【STM32Cube_03】使用GPIO点亮一个LED
