1. 电总协议简介
电总协议格式：
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| 字节数 | 1 | 1 | 1 | 1 | 1 | 2 | X | 2 | 1 |
| 格式 | SOI | VER | ADR | CID1 | CID2 | LENGTH | INFO | CHKSUM | EOI |
协议基本格式中的各项除SOI和EOI是以十六进制解释（SOI=7EH，EOI=0DH），十六进制传输外，其余各项都是以十六进制解释，以十六进制—ASCII码的方式传输，每个字节用两个ASCII码表示，即高四位用一个ASCII码表示，低四位用一个ASCII码表示。
LENGTH共2个字节，由LENID和LCHKSUM组成，LENID表示INFO项的ASCII码字节数，当LENID=0时，INFO为空，即无该项。LENGTH传输中先传高字节，再传低字节，分四个ASCII码传送。
CHKSUM为整个报的校验；
2. 工具简介
这个工具是集成串口与电总协议一起的调试助手，电总协议是UPS、精密空调等机房设备常用的协议，通信接口一般都是串口(RS232或者RS485)，这个协议手动组包比较麻烦，所以简单做了一个界面小软件，实现串口通信， 并对电总协议进行组包，发送与接收数据，方便电总协议设备的调试；
使用这个工具时，只需要填写电总协议的版本、设备地址、CD1、CD2和要发送的数据即可。串口的参数和设置其他的串口调试助手一样。
工具下载
百度网盘：
链接：pan.baidu.com/s/1yJOR3DQ0…
提取码：k3he
--------------------------------------------------------------------------

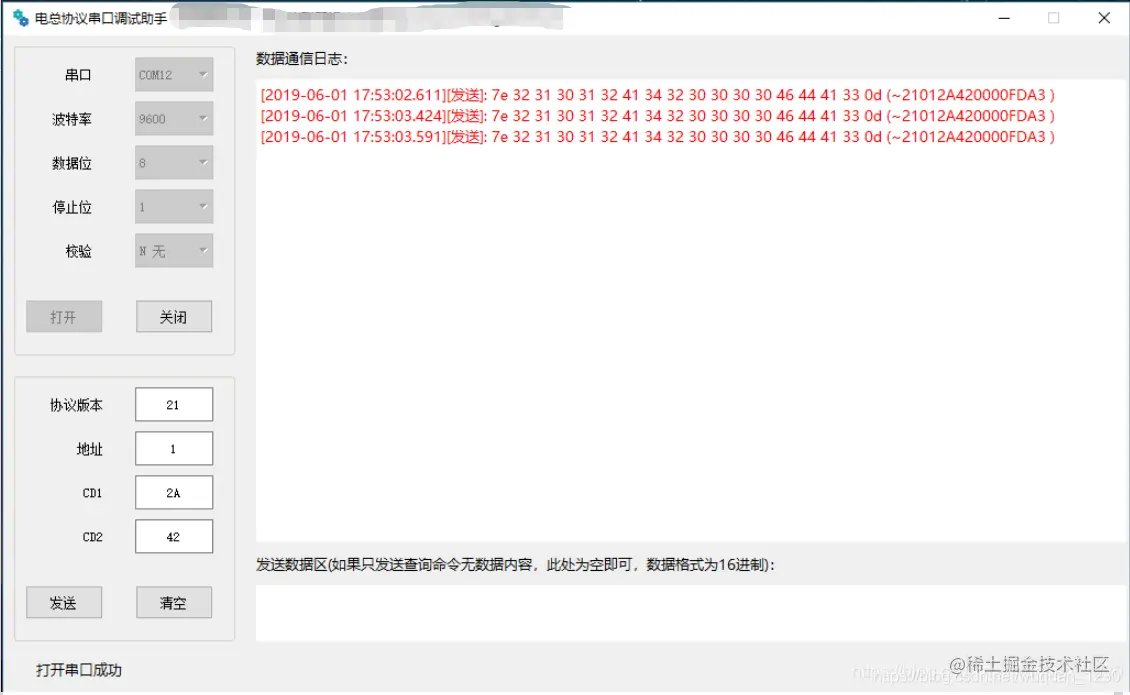

工具软件界面如下：
