图的概念

引用百科的描述：

在数学的分支图论中，图（Graph）用于表示物件与物件之间的关系，是图论的基本研究对象。一张图由一些小圆点（称为顶点或结点）和连结这些圆点的直线或曲线（称为边）组成。英国数学家西尔维斯特在 1878 年首次提出“图”这一名词。

由上可知，我们学习图的数据结构，也就是在学习图论中的一部分内容。所以当你遇到不理解的内容时，建议去看一看图论的相关教材，也许能解决你的困惑。

通常我们用一个代表有序对的二元组表达式： $G = (V, E)$ 来表示一个图结构，其中 $V$ 表示顶点集， $E$ 表示边集：

E \sube \lbrace \lbrace x, y \rbrace : (x, y) \in V^2 , x \ne y \rbrace

边集由所有无序顶点对构成（换句话说，边连接了顶点对）。对于一个边 {x,y}，顶点 x,y 被称作是边的端点，边则被称为连接了此两个点。

顶点间的关系（边）

在顶点集合所包含的若干个顶点之间，可能存在着某种两两关系，如果某两个点之间确实存在这种关系的话，我们就在这两个点之间连边，这样就得到了边集的一个成员，也就是一条边。如果对应到社交网络中，把顶点看做是用户，如果这两个用户被连上了一条边，就表示他们之间存在好友关系。

无向图

用边来表示好友关系的话，像聊天软件里面的好友就可以看做是双向关注的社交网络，毕竟只有添加了好友才可以聊天，删除了就不能聊天了。这种两个点之间用一条无向的边连接起来的图叫做无向图。

有向图

像短视频里面的主播，我们可以给他点关注双击666，这样的关系就不能用无向图来表示了，因为我们关注了主播，主播不一定会关注我们，如果主播没有关注我们，那么这样的关系就是单向的，用一个有向边来连接两个顶点。如果我们跟主播互相关注了，这样可以看做是无向图的好友关系，但是我们也可以使用两条有向边来表示好友关系。所以在研究图的数据结构的时候，我们一般研究有向图，因为它可以用来表示无向图。

稀疏图和稠密图

规定：当 $E < V * logn$ 时，叫做稀疏图，也就是这时图里面的边很少，反之就叫做稠密图，比如用户之间都相互关注，这时就是稠密图。

顶点的度

图中某个顶点的度是通过某个顶点有多少条边算出来的，比如：某个顶点有 3 条边，那么这个顶点的度就是 3。

出度和入度

在有向图中我们会看到有的有向边是指向某个顶点的，也就是以某个顶点为终点。而有的有向边是从这个顶点出发指向其它顶点的，也就是以某个顶点为起点。

这样以某个顶点为终点的有向边的数量我们叫该顶点的入度，以某个顶点为起点的有向边的数量我们叫顶点的出度。

不难看出，在有向图中，一个顶点的度等于出度和入度之和。

图的存储结构

在研究图的数据结构之前我们还有一些先修的知识点要学习，图是按照什么方式来存储的。

邻接矩阵

邻接矩阵是用来存储图的顶点之间的关系的，通过邻接矩阵可以很方便地反映出这种关系。

定义：若图 $G$ 的顶点有 $n$ 个，分别标为： $v_1,v_2,...,v_n$ ，那么构造出一个 $n * n$ 阶的矩阵 $A_{nn}$ ，让它符合这样的条件：若 $(v_i,v_j) \in E(G)$ ， $A_{ij} = 1$ ，否则 $A_{{ij}} = 0$ 。

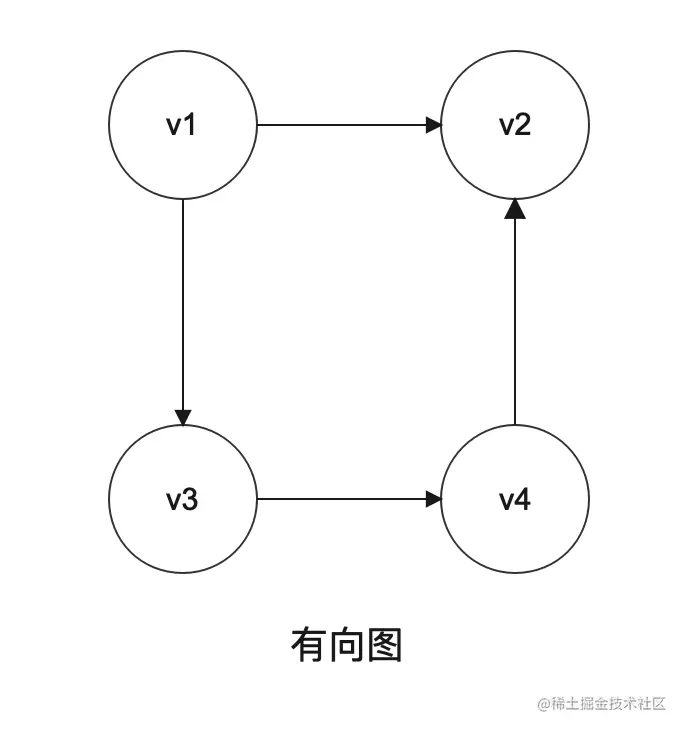

通过一个例子来理解一下，假设有这样一个图：

根据邻接矩阵的定义，可以构造出如下矩阵：

\begin{bmatrix} 0 & 1 & 1 & 0 \\ 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 1 \\ 0 & 1 & 0 & 0 \end{bmatrix}

这里解释一下这个矩阵是如何构造出来的：

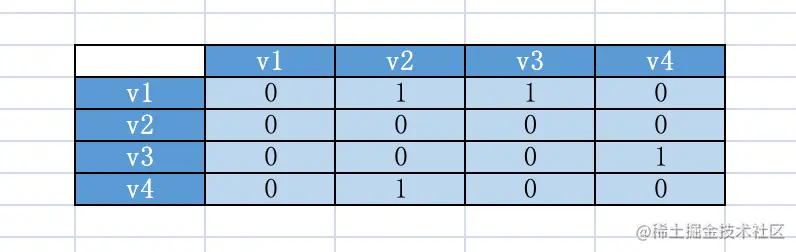

可以对照着这个图表理解：

当 i = 1, j = 1 时，明显 $v_1$ 自己没有边，于是矩阵的 $A_{11} = 0$
当 i = 1, j = 2 时， $v_1$ 有指向 $v_2$ 的边，于是矩阵的 $A_{12} = 1$
当 i = 1, j = 3 时， $v_1$ 有指向 $v_3$ 的边，于是矩阵的 $A_{13} = 1$
当 i = 1, j = 4 时， $v_1$ 没有有指向 $v_4$ 的边，于是矩阵的 $A_{14} = 0$
当 i = 2, j = 1 时， $v_2$ 没有有指向 $v_1$ 的边，于是矩阵的 $A_{21} = 0$
当 i = 2, j = 2 时， $v_2$ 自己没有边，于是矩阵的 $A_{22} = 0$
当 i = 2, j = 3 时， $v_2$ 没有有指向 $v_3$ 的边，于是矩阵的 $A_{23} = 0$
当 i = 2, j = 4 时， $v_2$ 没有有指向 $v_4$ 的边，于是矩阵的 $A_{24} = 0$

...按照这种方法就可以把矩阵构造出来了

可以看到，矩阵中的每一行，从上到下分别表示每个顶点（ $A_{11}, A_{21}, A_{31} 和 A_{41}$ ）与其它顶点的出度的关系。如果与某个顶点有出度关系，就在某个顶点处标上 1。

矩阵中的每一列，从左到右分别表示每个顶点（ $A_{11}, A_{12}, A_{13} 和 A_{14}$ ）与其它顶点的入度的关系。如果与某个顶点有入度关系，就在某个顶点处标上 1。其实我们把出度的关系做好以后，入度的关系就自动标好了。

邻接表

邻接表也是用来描述图的顶点之间间的关系的一种工具。如果用文字法描述的话就是这样的：

有这样一个无向图，它的邻接表就描述为：a 邻接于 b,c；b 邻接于 a,c；c 邻接于 a,b。

如果是有向图，则邻接表表示的是各顶点的出度的关系，相反逆邻接表就表示各顶点入度的关系了。

还是以邻接矩阵那个图作为例子，可以得到如下邻接表的描述：

$v_1$ 邻接于 $v_2,v_3$
$v_2$ 无邻接
$v_3$ 邻接于 $v_4$
$v_4$ 邻接于 $v_2$

如果用链表来表示的话就是这样的：

v1->v2->v3

v3->v4

v4->v2

这些链表的表头结点一般会存储在一个数组中，方便访问顶点。

邻接表的好处是很容易就能知道某一个顶点和哪些顶点相连接。

邻接矩阵和邻接表都可以用来存储图，它们各有好坏，比如对于有 n 个顶点的图，邻接矩阵总是需要 $n^2$ 的存储空间，当边数很少的时候，会造成空间浪费。

所以，如果是稀疏图，那么一般选用邻接表来存储，如果是稠密图就选用邻接矩阵来存储。

用邻接矩阵构造图

理论学习完后，咱们来实现一下如何用邻接矩阵存储图。

/**
 * 图的结构
 * @param {*} length 邻接矩阵的阶数，也就是图的顶点数
 */
function Graph(length) {
  this.length = length;
  // 初始化存矩阵的二维数组
  this.matrix = [];
  for (let i = 0; i < length; i++) {
    // 这里也可以不用把类数组转成数组
    this.matrix[i] = Array.from(new Int8Array(length));
  }
}

定义好图的结构后，咱们来手动创建一个邻接矩阵，以邻接矩阵的图为例。

/**
 * 插入邻接矩阵数据
 * @param {*} graph 图
 * @param {*} a 0-有向图，1-无向图
 * @param {*} i 顶点，相当于矩阵下标
 * @param {*} j 顶点，相当于矩阵下标
 * @returns
 */
function insert(graph, a, i, j) {
  if (i < 0 || i >= graph.n || j < 0 || j >= graph.n) {
    return;
  }
  // 有向图就只需要一条边
  if (a === 0) {
    graph.matrix[i][j] = 1;
  } else {
    // 无向图有两条边，对称的
    graph.matrix[i][j] = 1;
    graph.matrix[j][i] = 1;
  }
}

/**
 * 输出邻接矩阵
 * @param {*} graph 图
 */
function output(graph) {
  let str = "";
  for (let i = 0; i < graph.length; i++) {
    for (let j = 0; j < graph.length; j++) {
      str += graph.matrix[i][j] + " ";
    }
    str += "\n";
  }
  console.log(str);
}

const graph = new Graph(4);

// 手动创建邻接矩阵
insert(graph, 0, 0, 1);
insert(graph, 0, 0, 2);
insert(graph, 0, 2, 3);
insert(graph, 0, 3, 1);

output(graph);
console.log(graph);

这样就完成了邻接矩阵的创建和使用。

用邻接表够造图

要构造邻接表，我们需要一个用于保存顶点的链表：

/**
 * 保存顶点的链表结点
 * @param {*} vertex 顶点
 */
function Node(vertex) {
  this.vertex = vertex;
  this.next = null;
}

然后需要邻接表的结构，邻接表里面有两个属性，一个是图的顶点数，一个是用于保存边的关系的数组，数组里面保存的是以各个顶点为头结点的链表：

/**
 * 图的邻接表结构
 * @param {*} length 长度
 */
function GraphList(length) {
  this.length = length;
  this.edges = [];
  for (let i = 0; i < length; i++) {
    this.edges[i] = null;
  }
}

接下来就要创建邻接表了：

/**
 * 按倒序插入结点（结点的顺序如何没有关系）
 * @param {*} head 头结点
 * @param {*} index 顶点
 * @returns 倒序的链表
 */
function insertNode(head, index) {
  const node = new Node(index);
  node.next = head;
  head = node;
  return head;
}

/**
 * 创建邻接表
 * @param {*} graph 图
 * @param {*} a 0-有向边，1-无向边
 * @param {*} i 顶点
 * @param {*} j 顶点
 * @returns
 */
function insertGraph(graph, a, i, j) {
  if (i < 0 || i >= graph.length || j < 0 || j >= graph.length) {
    return;
  }
  if (a === 0) {
    graph.edges[i] = insertNode(graph.edges[i], j);
  } else {
    graph.edges[i] = insertNode(graph.edges[i], j);
    graph.edges[j] = insertNode(graph.edges[j], i);
  }
}

遍历输出邻接表

function outputGraph(graph) {
  let str = "";
  for (let i = 0; i < graph.length; i++) {
    str += i + ':';
    for (let j = graph.edges[i]; j !== null; j = j.next) {
      str += j.vertex + ' ';
    }
    str += '\n';
  }
  console.log(str);
}


const graph = new GraphList(4);
// 手动创建邻接表来做测试
insertGraph(graph, 0, 0, 1);
insertGraph(graph, 0, 0, 2);
insertGraph(graph, 0, 2, 3);
insertGraph(graph, 0, 3, 1);

console.log(graph);

outputGraph(graph);
