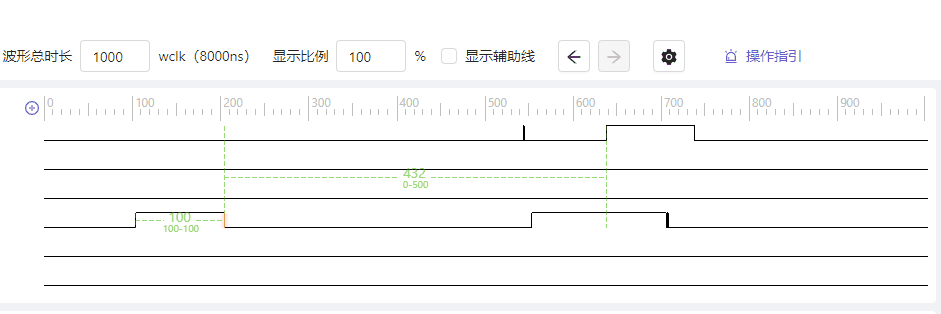

最近公司项目中有一个画刻度尺的需求，本以为很简单，产品小姐姐宣讲完需求感觉还是有些难度的，具体请看下图：
如上，刻度尺在整个波形的上方，标识波形中每个凸起线（项目中叫沿）的坐标，这没什么，关键的需求是，刻度尺要随着显示比例和波形长度而变化，也就是说尺子的长度可变，最小刻度可变。
这是孙悟空的金箍棒吗？说大就大，说小就小吗。奈何，在产品小姐姐的淫威下还是心甘情愿的撸代码去了。 先上个思维导图，刻度尺ui比较简单，就是刻度，还有显示的数字（还有可能有其他要显示的信息，比如单位等），统称为刻度描述。
实际需求中没有显示内容可编辑和颜色的需求，如果可编辑的话相关信息肯定就会存起来，目前还没有这样的需求，算是一种需求扩展，日后改造成公共组件可以更完善
下面进入coding环节
Dom版本
好吧，我承认了，这部分代码目前是没有的，代码在公司，忘截图了，日后再补上吧。这个版本的思路是，无论刻度尺多长，因为刻度尺的长度要和波形总长一样，可以是几十几百也可以是几千几万，都把刻度尺分成十个区块（一个刻度块十个单位刻度，也就是我们平常尺子10毫米的块）
这种思路总刻度是基本不变的，那么根据公式
总刻度：10 * 10 = 100
长度 = 100（不变的总刻度）* 单位刻度长度

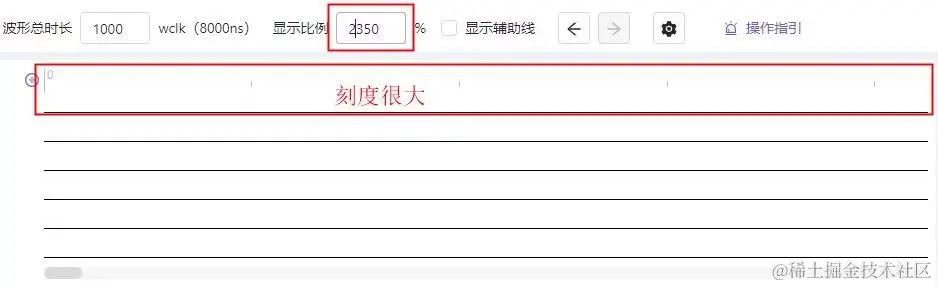

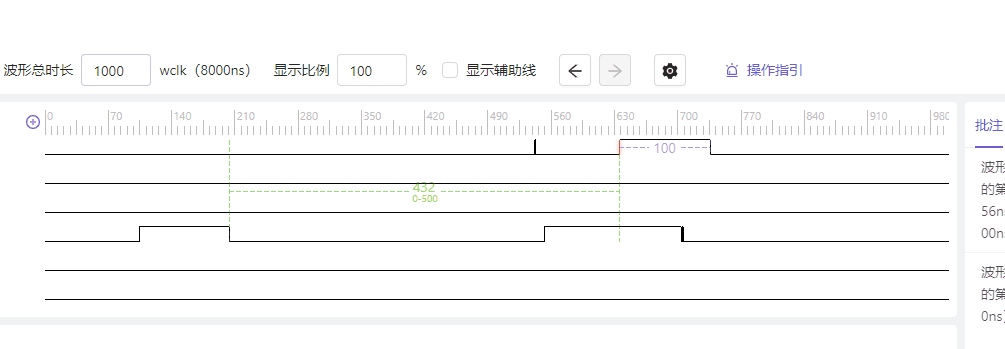

所以长度和单位刻度长度成正比例关系，如动图中所示当显示比例是100%的，也就是没有横向滚动条的时候是没问题的，比例尺显示很均匀，但是当波形长度很长，并且显示说比例很大时就会出现下图中的情况
是的，单位刻度很大，一个单位刻度代表的长度太长，画波形的人很难通过刻度尺对沿进行比对，这样就失去了比例尺的意义。

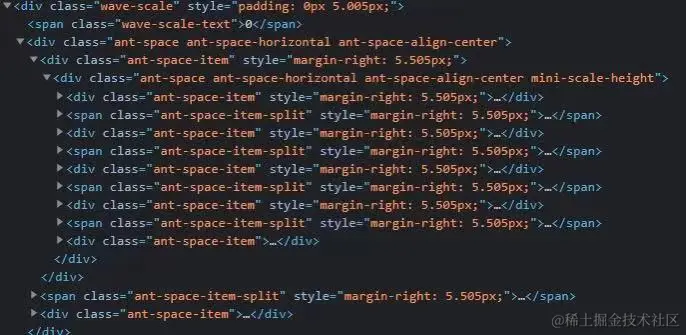

而且这个dom版比例尺是用antd的Space和Divider分割线组件画的，下图是五个单位刻度渲染的dom结构，只能用恐怖来形容了，以目前总刻度一般为100的情况下，一个比例尺要渲染近1000个dom，而且这个刻度尺是实时变化的，这对浏览器是很大的开销，作为一个有追求的程序猿怎么能容忍这种事情发生！
SVG版本
目前需要解决的有两个问题：
- 显示比例很大时，单位刻度很大，刻度显示不均匀
- dom过多，导致渲染卡顿问题 针对第一个问题，无论什么情况，每个单位刻度都有一个固定宽度
// 默认一个刻度的宽度
const BASE_WIDTH = 6
const waveFormUtils = useWaveFormUtils(),
{sumTime, isView} = useRecoilValue(waveFormSettingState),
// 总长度
plusSumTime = waveFormUtils.plusFormat(sumTime);
let base_width = BASE_WIDTH;
// 一个刻度默认宽度6px，一共有count个刻度
let count = plusSumTime / BASE_WIDTH
// 一个区域10个刻度，共有sectionCount个区域
let sectionCount = count/10
// 一个区域的刻度数，也就是刻度显示的一倍数字,如果单位刻度数不是被10整除的整数，需要调整为整数
let base = sumTime/sectionCount
// 计算刻度数接近哪边整数，将base调整为整数
const getBase = () => {
const remain = base % 10
// 因为刻度尺要显示0，10，20，30。。。所以如果被10整除不用反推刻度长度
if (remain === 0) { return }
// 不是整除说明base是两个被10整除的数的中间值，比如14就是10和20中间，因为14更靠近10，所以让base取更靠近的值10
base = base < 10 ? 10 : (remain > 5 ? Math.ceil(base/10) * 10 : Math.floor(base/10) * 10)
// 反推一个刻度的长度
sectionCount = sumTime / base
count = sectionCount * 10
base_width = plusSumTime / count
}
getBase()
return <svg style={{height:25,width:plusSumTime}} onClick={mouseClick} onDoubleClick={doubleClick}>
{new Array(Math.ceil(sectionCount)).fill('').map((space,i) => <Scale key={i+base} base_width={base_width} split={i} base={base} />)}
</svg>
上面代码最主要就是得到base（一个刻度区块的长度），sectionCount（共有多少个刻度区块），base_width（单位刻度的长度），那刻度尺要怎么渲染呢？我们需要一个组件渲染一个刻度区块，在循环sectionCount次不就好了吗
// 这里代码有点乱，包括样式写在标签里，待优化
const Scale = function ({split,base,base_width}) {
// 获取横坐标位置，split是第几个区块，split * 10 * base_width是每个区块的第一个刻度的位置，
const getPosiNumber = (i) => {
return split * 10 * base_width + i * base_width
}
const ds = new Array(11).fill('').map((item,index) => {
// 不用关注，波形相关特殊处理
const special = split==0 && index==0 ? 1 : 0
// 刻度线的高度，每个区块的第一个和最后一个最高中间其次，其他最短
const startY = (index===0 || index===10) ? '0' : (index===5 ? '10' : '16')
return `M${getPosiNumber(index)+special},${startY} L${getPosiNumber(index)+special},25`
})
return <g style={{stroke: '#BFBFBF'}}>
<text style={{fontSize:'11px',fill:'#BFBFBF',strokeWidth:0}} x={getPosiNumber(0)+2} y={10}>{Math.round(split * base)}</text>
{ds.map((d,i) => <path key={i+split} d={d} />)}
</g>
}

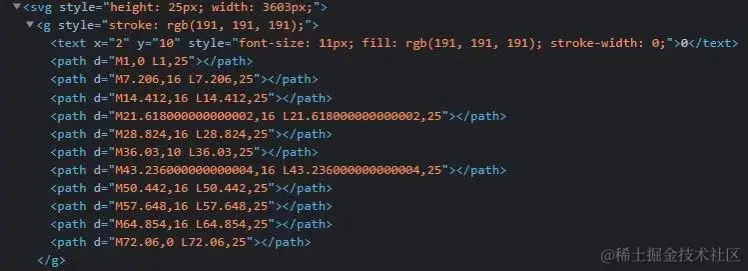

这个地方就已经解决了上边的第二个问题，dom过多渲染卡顿的问题，最开始想用拖动滚动条懒加载的办法，但是感觉很麻烦，而且体验不一定好，所以最终改成svg，下图就是svg改造后的dom结构，需要渲染成千上万个刻度的时候也不会卡顿，如丝般润滑。
不过这个地方还可以优化成一个path，其他代码写的也有待优化，就是记录一下这个过程吧，还有一些功能，比如按住shift点击鼠标左键，单击双击，时间原因就不写了，毕竟已经凌晨三点了😄，打完收工，古德耐特！
