👽概论
小程序中绘制图表的需求已经越来越普遍，然而以往开发小程序echarts图表往往会有各种坑，包括但不限于：
- canvas图表层级过高，无法被Mask组件等覆盖；
- 不支持2d渲染、性能堪忧；··· ··· 以上问题虽说并非没有解决方案，但老是耗费精力处理这些问题着实让人头疼。近期Echarts已经发布了新的版本，多个项目中使用下来感觉明显提升不少。
以下介绍下UniApp项目中如何使用Echats5来绘制地图。
👽模块引入
👻导入工具文件
为方便起见，我们直接在uni插件市场搜索echarts-for-wx插件导入到项目中。（该插件是基于原生封装过的，对源码感兴趣的火把可以在github的echarts微信版官方项目echarts-for-weixin中找到ec-canvas文件夹了解）。
👻精简Echarts源文件
完整的echart.js文件足有接近1M大小，即使是在压缩后对于体积要求严格的小程序也是不可忍受的。如果不是确实要用到echart的所有功能，我们可以对其进行精简，步骤如下：
- 前往Echarts官方定制构建网站；
- 选择需要的模块和功能并下载；
- 使用下载后的文件替换项目中的echarts.js文件。
👻引入echarts组件、准备容器
<template>
<view class="card-body region">
<view class="region-box">
<!-- 容器上的canvasId务必唯一 -->
<uni-ec-canvas
id="mychart-map"
ref="canvas"
canvasId="mychart-map"
:ec="ec"
></uni-ec-canvas>
</view>
</view>
</view>
</template>
<script>
import uniEcCanvas from '../uni-ec-canvas/uni-ec-canvas.vue';
import * as echarts from '../uni-ec-canvas/echarts';
export default {
name: 'MapCard',
components: {
'uni-ec-canvas': uniEcCanvas,
},
data() {
return {
ec: {
lazyLoad: true,//此处定义图表懒加载
//onInit: initChart//无需懒加载时是这样的
},
};
},
}
👻引入地图背景
echarts制作地图的方式有两种：其一是利用百度地图之类的接口实现，其二是利用geoJson实现。geoJson的好处在于地图简洁干净，故我们选择第二种方式。
···
<script>
···
export default {
//引入地图文件（json文件一般都很大，直接放在小程序项目中不太合适，伙伴们千万不要学我🤣）
//地图资源可以在http://datav.aliyun.com/tools/atlas/获取
import mapdata from '@/assets/json/100000_full.json';
···
data() {
return {
ec: {
lazyLoad: true,
},
mapJson: mapdata,//地图geoJSON
resMapData:[], //异步获取的数据
cookedData: [], //处理后的可直接绑定在echarts上的数据
};
},
mounted(){
this.getData()
},
methods: {
//绑定echarts的option
setOption(chart) {
const option = {
tooltip: {
show: true,
trigger: 'item',
showContent: true,
alwaysShowContent: true,
backgroundColor: 'rgba(255,255,255,.9)',
borderColor: 'transparent',
textStyle: {
color: '#202020',
fontSize: '18',
},
},
series: [
{
layoutCenter: ['50%', '50%'],
layoutSize: '100%',
type: 'map',
map: '统计地图',
itemStyle: {
borderWidth: '0.2',
areaColor: 'rgb(244,244,244)',
},
label: {
show: false,
},
select: {
label: { show: false },
itemStyle: {
borderWidth: '0.2',
areaColor: 'rgb(244,244,244)',
},
},
emphasis: {
label: { show: false },
itemStyle: {
borderWidth: '0.2',
areaColor: 'rgb(244,244,244)',
},
},
data: this.regionData,
},
],
};
//挂载Option
chart.setOption(option);
},
initChart(canvas, width, height, canvasDpr) {
// 在这里初始化图表
const chart = echarts.init(canvas, null, {
width: width,
height: height,
devicePixelRatio: canvasDpr,
});
// 注册地图
echarts.registerMap('统计地图', this.mapJson, {});
//调用绑定option的方法
this.setOption(chart);
// 返回chart实例
return chart;
},
//获取异步数据
getData(){
uni.request({
url: t'xxx,
data: {
v: 1,
},
method: 'GET',
success:(res)=> {
this.resMapData = res.data
this.cookData();
},
fail(res) {
console.log('文件获取失败', res);
},
});
},
//处理异步数据
cookData() {
//定义data模板
const EMPTY = {
name: null,
value: null,
loanCount: null,
itemStyle: { areaColor: '#006cff' },
label: {
show: false,
},
select: {
label: { show: false },
itemStyle: {
areaColor: '#006cff',
},
},
emphasis: {
label: { show: false },
itemStyle: {
areaColor: '#006cff',
},
},
};
//此处务必深拷贝
this.regionData = JSON.parse(JSON.stringify(Array(this.resMapData.length).fill(EMPTY)));
this.resMapData.forEach((item, index) => {
this.regionData[index].name = item.region;
this.regionData[index].value = item.loanAmount;
this.regionData[index].loanCount = item.loanCount;
});
this.$refs.canvas.init(this.initChart);
},
},
}

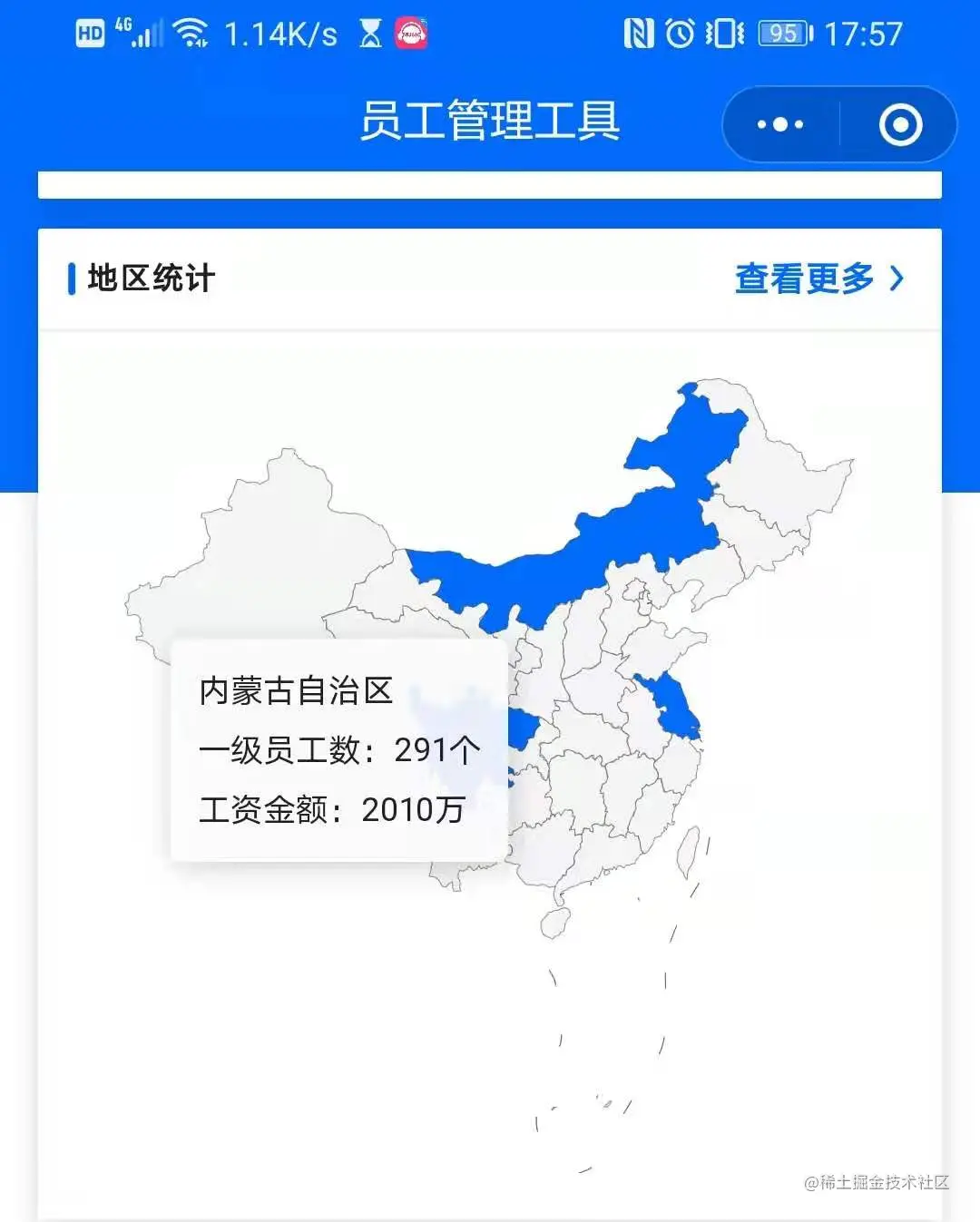

最终效果如图：
👽结语
本文只介绍uniapp项目中地图实现，其余框架及图表类型大同小异。新版echarts真心不错，大家快冲！！🙊🙊🙊
