接下来需要从整体上对RocketMQ的架构和角色进行简单的认识。
架构

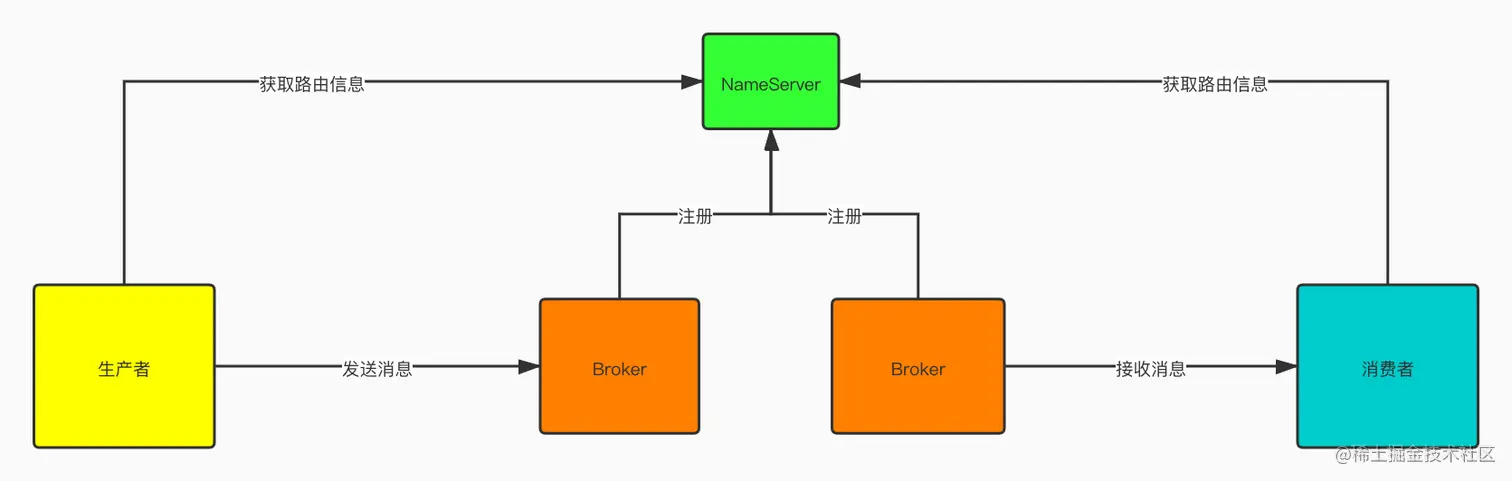

直接看图就好，一图胜千言
- Producer发送消息前，会去NameServer中拉取路由信息
- Producer获取路由信息后，发送给Broker
- Consumer消费信息前，会去NameServer中拉取路由信息
- Consumer消息信息
但是生产者和消费者是根据什么去NameServer拉取路由信息的。

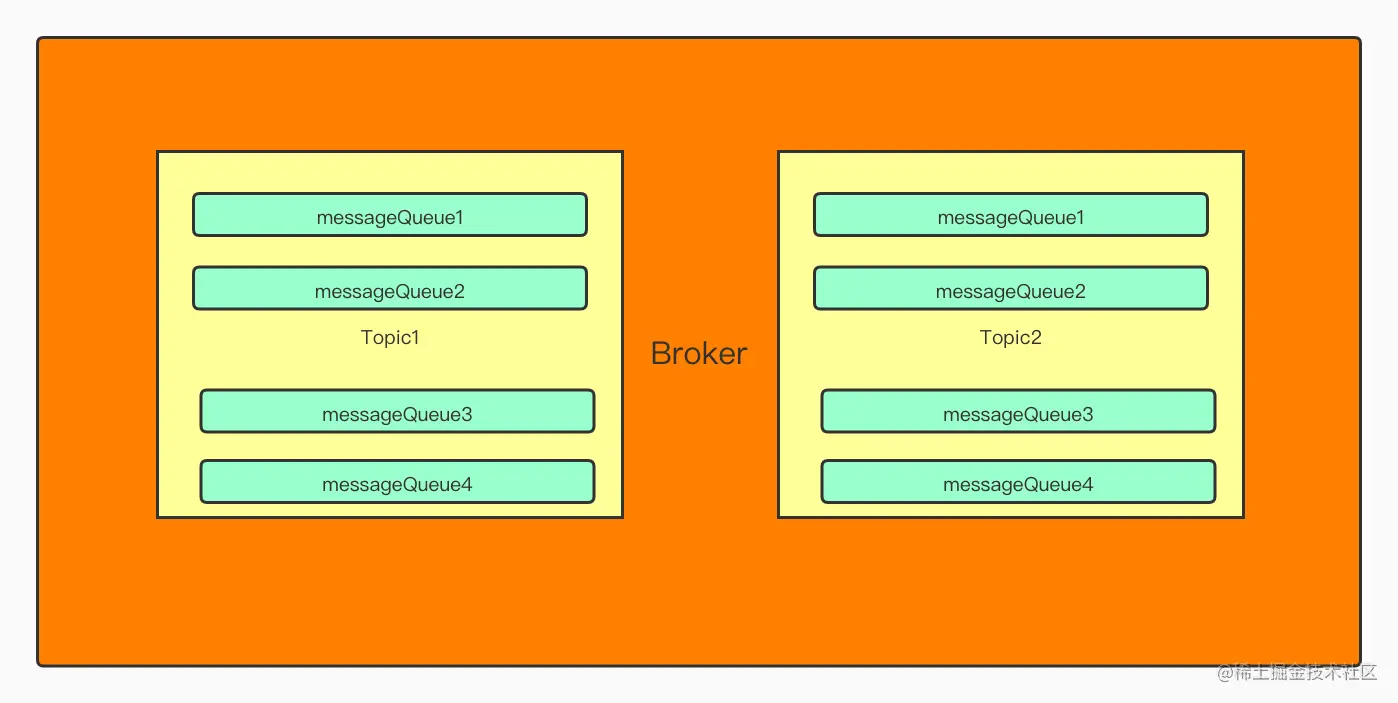

我们先看放大一下Broker，研究一下内部的细节
简单总结一下：
- Borker中有一个或多个Topic
- Topic中有一个或多个MessageQueue
其实，生产者和消费者是根据Topic在NameServer中找到持有该Topic的Broker。然后发送消息时，轮询Topic下的MessageQueue,比如第一次发送消息，发送到MessageQueue1中，第二次发送消息，发送到MessageQueue2中。
如果你想研究得深一点，你可以看一下下面这段代码：轮询选MessageQueue
角色
- Producer：消息的发送者。可以类比为：寄信人
- Consumer：消息的接受者。可以类比为：收信人
- NameServer：管理broker、topic的路由信息。可以类比为：路由器
- Broker：存储和传输消息。可以类比为：邮局
- Topic：区分消息的种类
- MessageQueue：用于发送和接受消息的通道。
Topic和Producer的关系？
- 多对多：一个producer可以发送消息给一个或多个Topic；一个Topic也可以被多个不同的producer发送。
Topic和Consumer的关系？
- 多对多：一个consuemr可以订阅一个或多个Topic消息；一个Topic消息可以被不同的Consumer订阅。
Broker和Topic的关系？
- 多对多：一个Broker可以存多个不同的Topic；一个Topic也可以放在多个不同的Broker上。
Topic和MessageQueue的关系？
- 一对多：一个Topic可以有多个MessageQueue。但一个MessageQueue只能属于一个Topic。
Broker和NameServer的关系？
- 一个Broker需要在所有NameServer中注册。
总结
这一节就简单分享了一下RocketMQ的架构图和角色之间的关系，对RocketMQ有整体了解。
