shineblink ZE08K-CH2O甲醛测量

甲醛传感器

• • 一、本例程实现功能
  • 二、传感器介绍
  • 三、接线图
  • 四、完整代码
  • 五、代码运行结果

一、本例程实现功能

通过Core连接甲醛传感器，读取传感器的值，并打印输出结果。

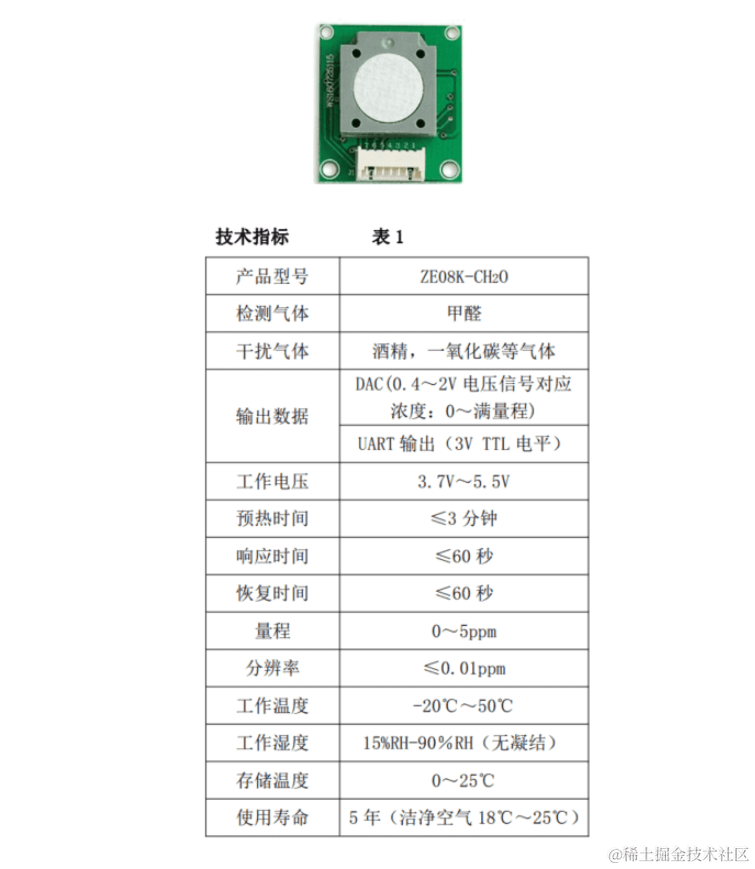

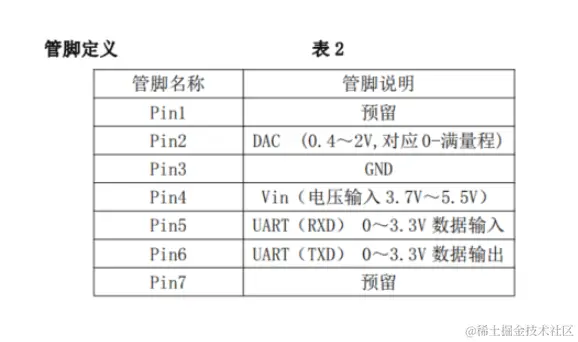

二、传感器介绍

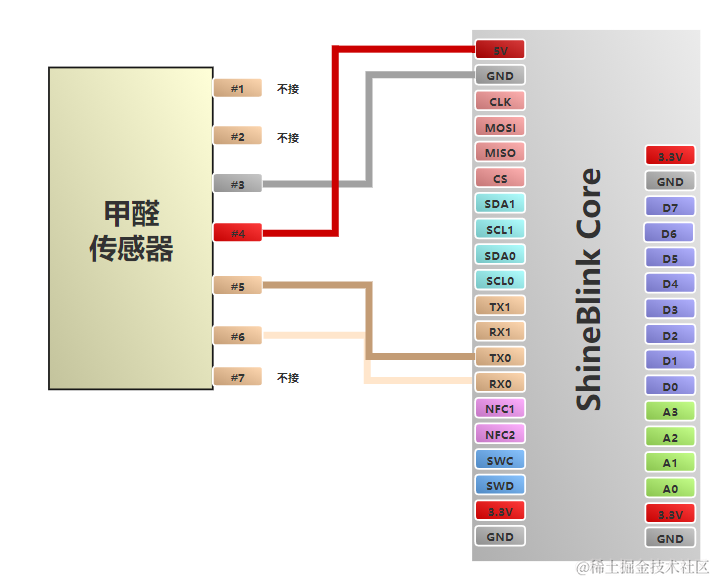

三、接线图

注意：传感器的 #5 引脚也可以不用连接到 Core 的 TX0 引脚

四、完整代码

--配置USB以虚拟串口模式工作，这样调用print()函数就会在电脑串口终端打印输出
LIB_UsbConfig("CDC")
--设置甲醛传感器占用TX0和RX0引脚
LIB_ZE08KConfig("UART0")
--开始大循环
while(GC(1) == true)
do
    --查询是否读到传感器值
    flag, val = LIB_ZE08KGetCH2O()
    if flag == 1 then
        --打印读到甲醛值(单位PPB)，1000PPB=1PPM，1PPM=1毫克每立方米
        print(string.format("CH2O:%d PPB", val))
    end
end

五、代码运行结果

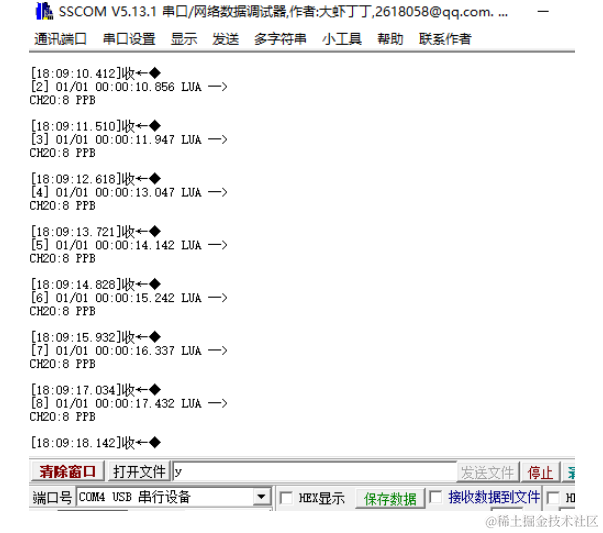

在无污染的室内环境下电脑串口调试终端上显示的传感器值如下图:


更多详情请参看 shineblink.com官网链接
