shineblink Core1602LCD显示

1602LCD显示

• • 一、实现功能
  • 二、接线图
  • 三、材料清单
  • 四、完整代码
  • 五、代码运行结果
  • 附：LCD1602 IIc接口液晶屏幕使用注意事项

一、实现功能

在LCD 1602液晶屏幕上显示动态数字。

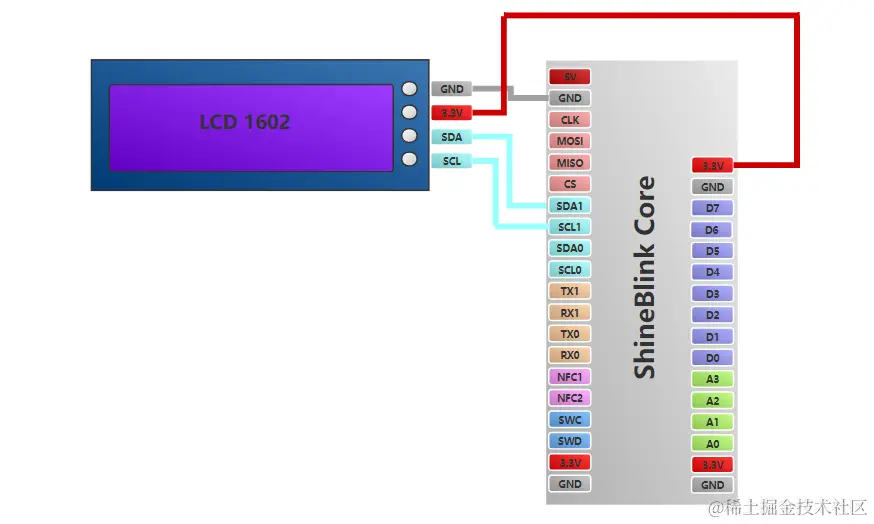

二、接线图

三、材料清单

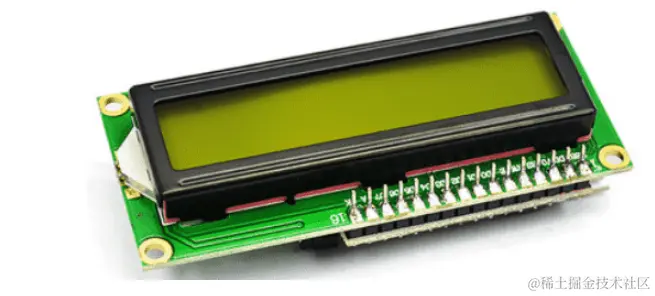

LCD1602 IIc接口液晶屏幕、Core开发板

四、完整代码

--设置LCD1602模块占用SCL1和SDA1引脚
LIB_LCD1602Config("IIC1")
cnt = 1
--开始大循环
while(GC(1) == true)
do
    cnt = cnt + 1
    LIB_DelayMs(200)
    --每隔0.2秒，在第2行的起始处(第1列)刷新显示"cnt = xxxxx"字符串，LCD背光灯亮
    --注意：调用LIB_LCD1602Puts()的频率不要快于0.2秒，因为LCD刷新较慢，调用频率高了来不及刷新
    LIB_LCD1602Puts("2","1",string.format("cnt = %05d",cnt),"LightOn")
end

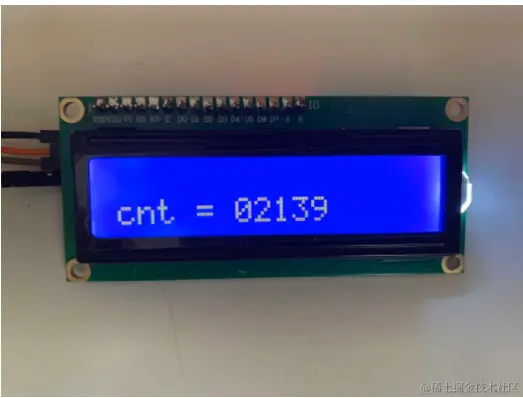

五、代码运行结果

最后我们在LCD1602液晶屏幕上可以看到一行cnt = xxxxx，并且xxxxx在不断递增。

附：LCD1602 IIc接口液晶屏幕使用注意事项

1. Core的库函数会自动识别您的IIc转接模块上的芯片是PCF8674T还是PCF8574AT，所以这两款芯片的IIc转接模块Core都支持，用户无需考虑。但是请不要将模块上的A0,A1,A2短接，因为短接后的模块IIc总线地址发生变化后就不在Core的支持方位了。

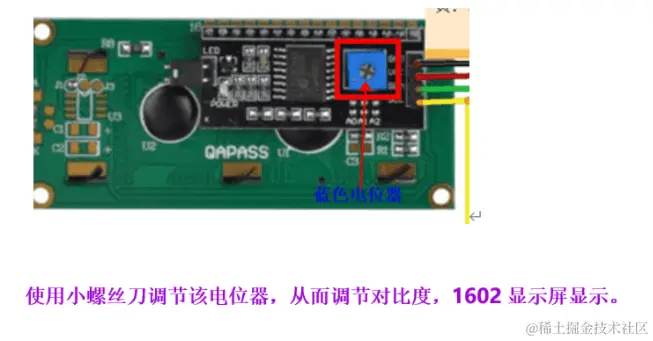

2. 如果屏幕只是背光灯亮却没有显示，很有可能是液晶屏的对比度不够高，需要调节电阻才能清晰显示。

   更多详情请参看 shineblink.com官网链接
