前言

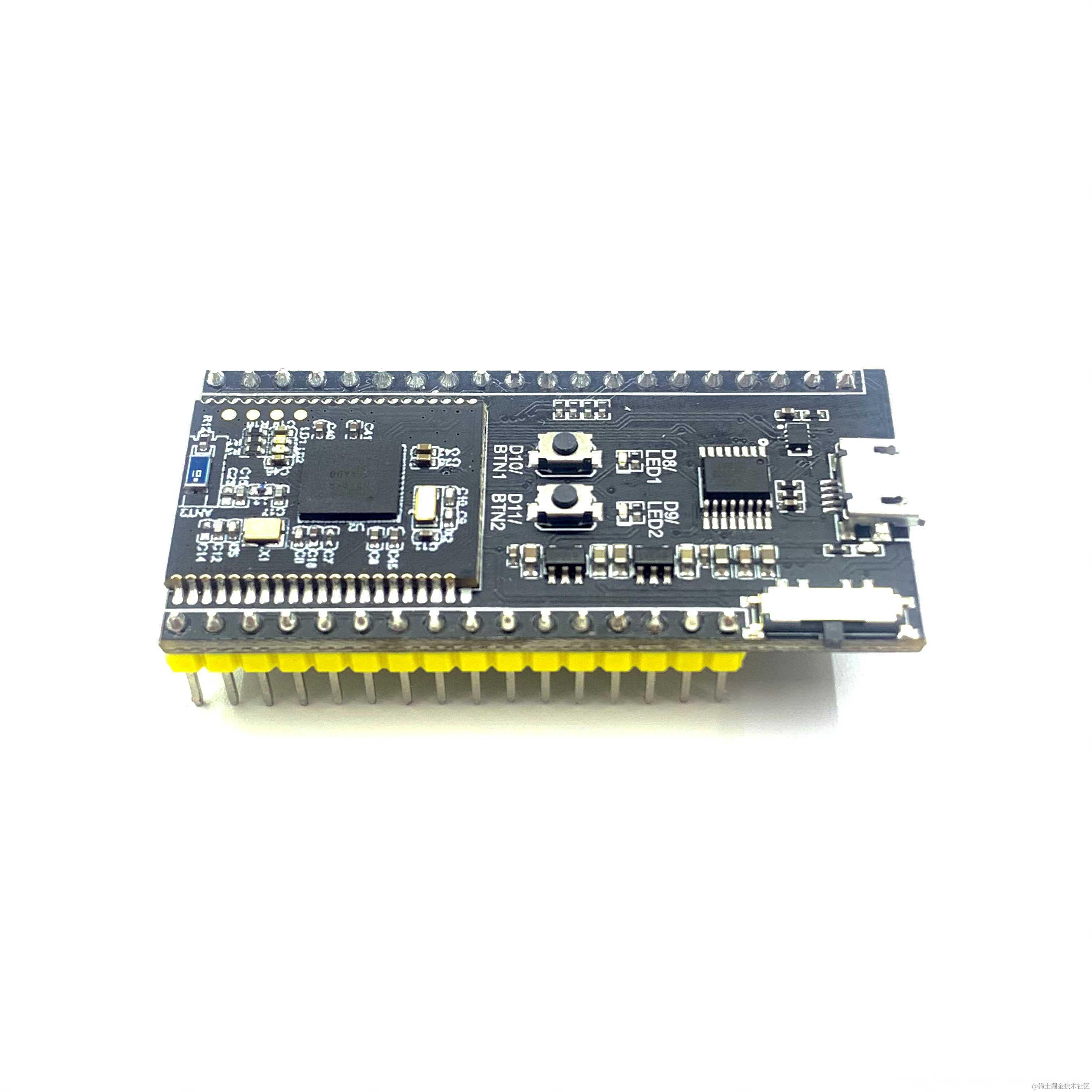

shineblink core 开发板（简称Core）的库函数支持PWM通信功能，所以只需要调用两三个API，即可实现PWM功能。

PS：Core 仅用五、六行代码即可实现Wifi/Ble/NB/Lora/ThreadMesh/RFID/Eth/Usb/RS485/RS232通信、以及30多种传感器/10多种硬件外设/10多种Mcu内设功能，并且这些功能最多可以 5 种随机组合同时运行。更多关于Core的内容可以在 shineblink.com 上了解。

在这里插入图片描述

一、实现功能

Core提供的PWM提供两种工作模式: (1)单通道输出模式，输出口固定在Core的D0口上，对应的库函数是LIB_PwmConfig1和LIB_PwmUpdate1。(2)三通道同时输出摸出，输出口固定在Core的D0,D1,D2上，对应的库函数是LIB_PwmConfig3和LIB_PwmUpdate3。

本篇章以单通道输出模式示例PWM的用法，以下代码实现了简易的呼吸灯演示。

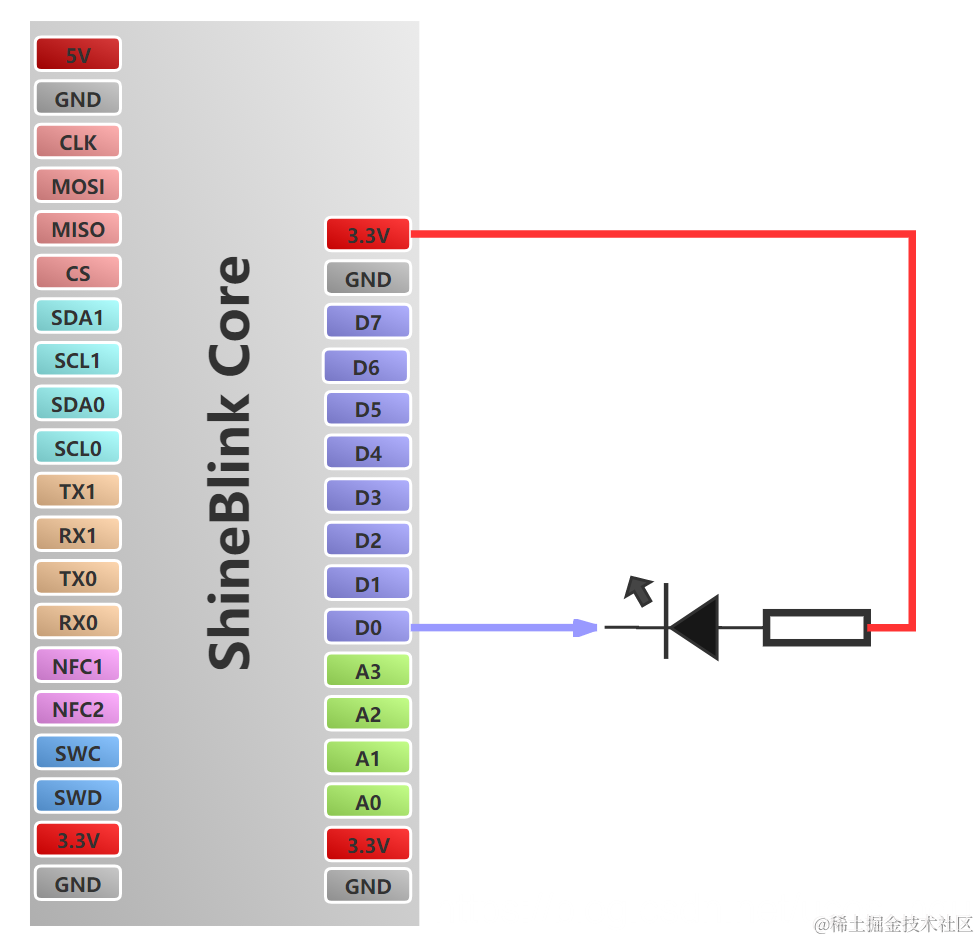

二、接线图

在这里插入图片描述

三、完整代码

--配置D0口为PWM功能，参数10000表示PWM的周期为10000us，参数0表示低电平有效
LIB_PwmConfig1(10000,0)
--更新D0口的PWM输出占空比为0
LIB_PwmUpdate1(0)
cnt = 0
while(GC(1) == true)
do
	LIB_DelayMs(10)
	cnt = cnt + 50
    --每10毫秒更新一次PWM占空值
	LIB_PwmUpdate1(cnt)
	if cnt >= 10000 then
		cnt = 0
	end
end

如果感兴趣，上面代码中出现的LIB开头的库函数可以在API文档中通过Ctrl+F查询。
