3行代码实现单片机GPIO功能

文章目录

• • 前言
  • 一、实现功能
  • 二、接线图
  • 三、完整代码

前言

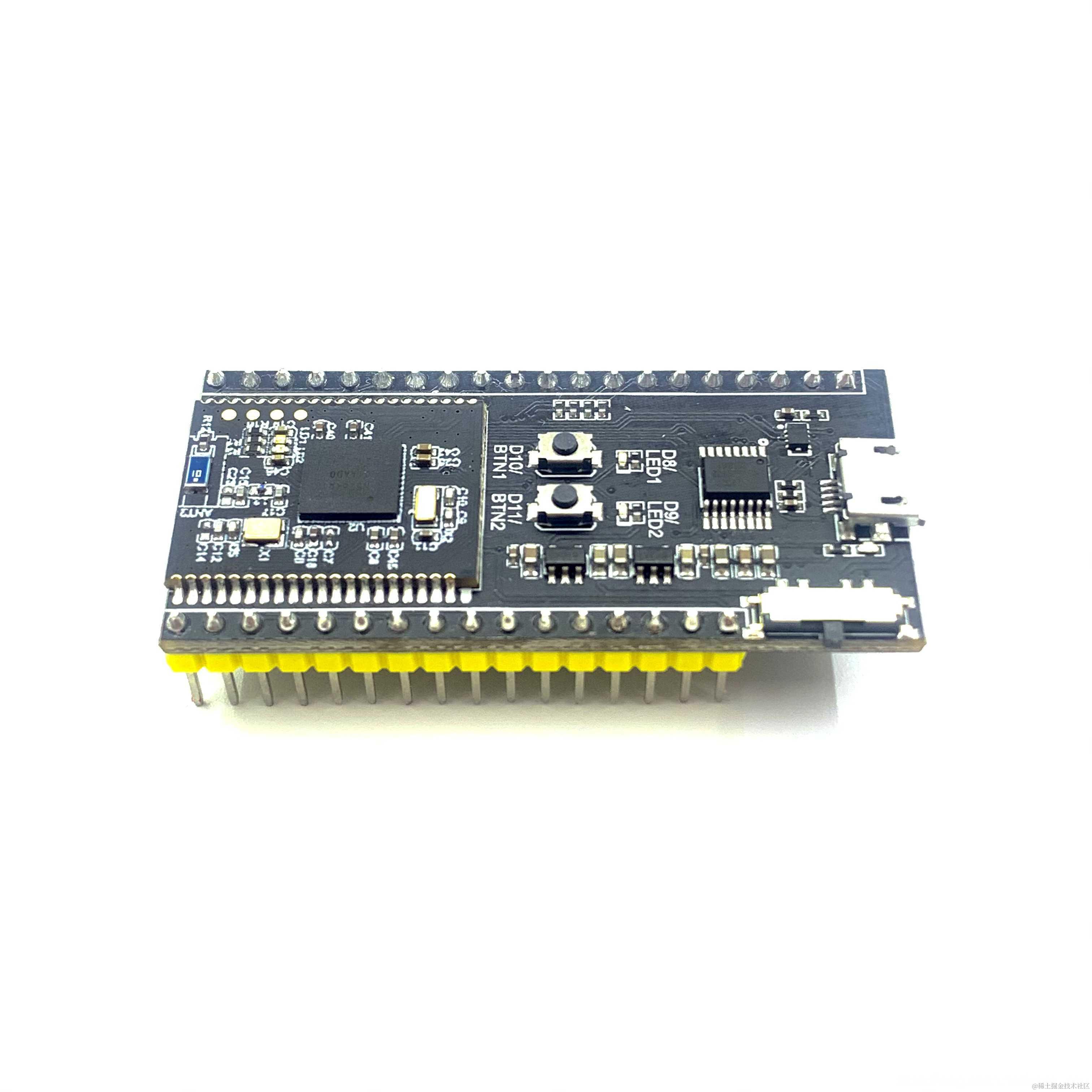

shineblink core 开发板（简称Core）的库函数支持GPIO读写功能，所以只需要调用两三个API，即可实现GPIO引脚的读写操作。

PS：Core 仅用五、六行代码即可实现Wifi/Ble/NB/Lora/ThreadMesh/RFID/Eth/Usb/RS485/RS232通信、以及30多种传感器/10多种硬件外设/10多种Mcu内设功能，并且这些功能最多可以 5 种随机组合同时运行。更多关于Core的内容可以在 shineblink.com 上了解。

一、实现功能

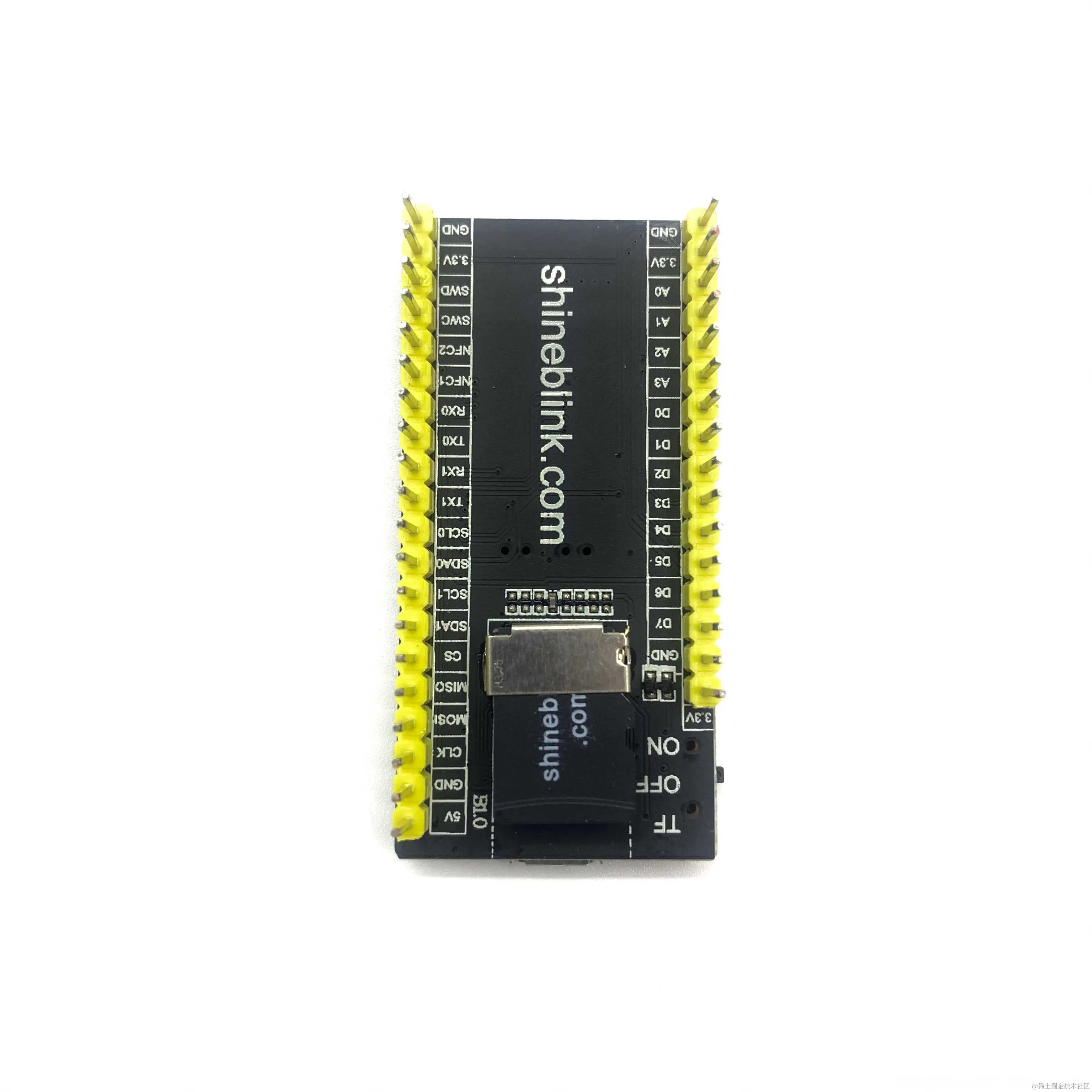

从Core的D0-D7（注：D8~D11未在开发板引出来）中任意选两个引脚，引脚D0作为输入，引脚D1作为输出控制Led灯的亮灭。且输出引脚的电平值跟随输入引脚变化。

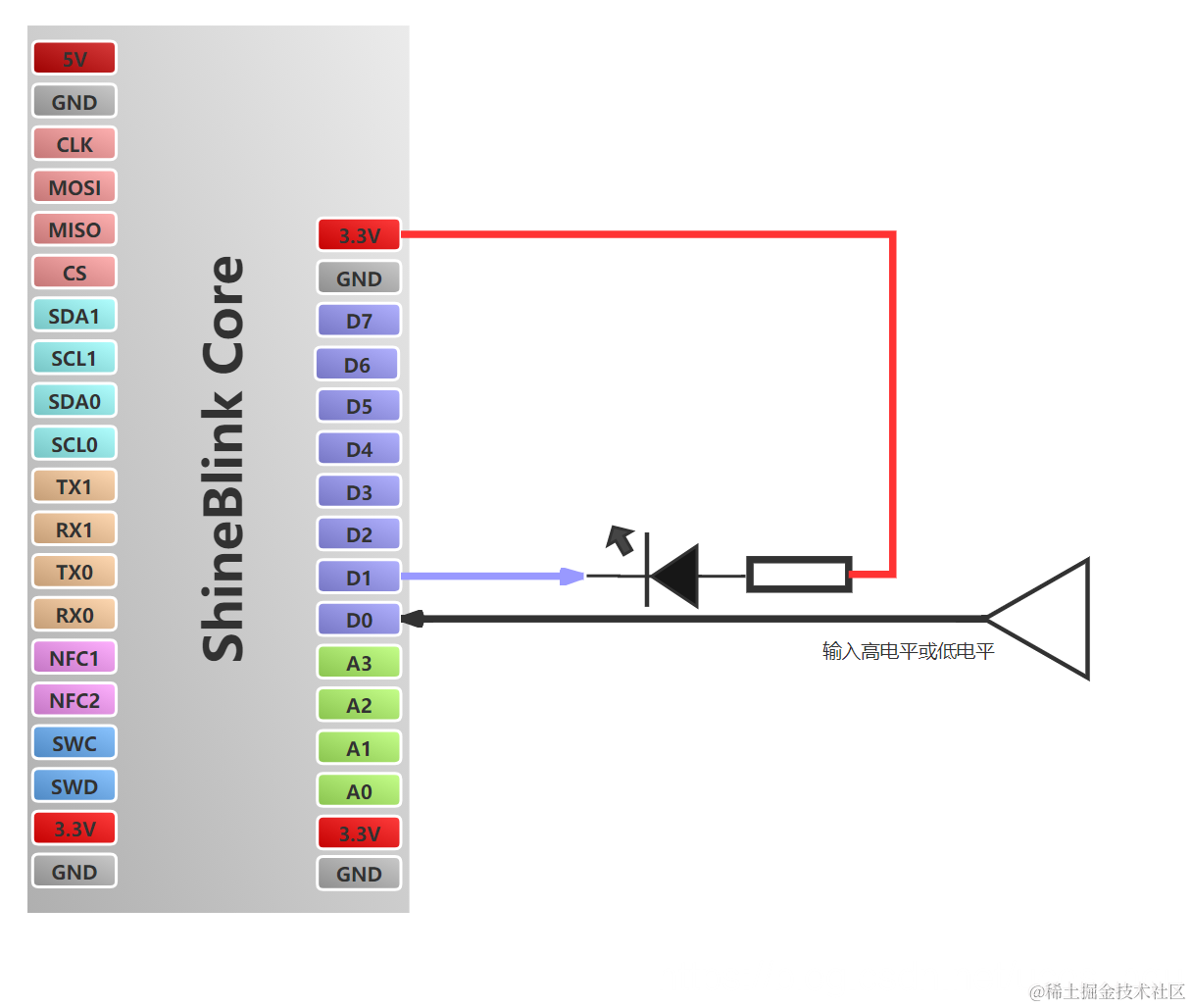

二、接线图

三、完整代码

--设置D0口为上拉输入
LIB_GpioInputConfig("D0","PULLUP")
--配置D1为普通输出
LIB_GpioOutputConfig("D1","STANDARD")
--开始大循环
while(GC(1) == true)
do
	--读取输入引脚的电平值
	gpio_value = LIB_GpioRead("D0")
	--根据输入值控制Led灯亮灭
	if gpio_value == 1 then
		--亮
		LIB_GpioWrite("D1",0)
	elseif gpio_value == 0 then
		--灭
		LIB_GpioWrite("D1",1)
	end
end
