前端视频帧提取 ffmpeg + Webassembly(2)

哈库拉玛塔塔1
5,660 阅读5分钟

在上一篇文章《前端视频帧提取 ffmepg + wasm》中，我们实现了通过 wasm 对视频帧进行提取的功能，并且对 ffmpeg 做了编译优化和 wasm 的加载优化。

但是上一篇文章中的方案也存在以下几个问题：

  1. 内存占用大，上一篇文章的方案首先把视频文件读取为 ArrayBuffer 并拷贝在内存中，然后通过 wasm 读取内存进行调用，除了提取视频帧所需要占用的内存外，还需要至少占用一个视频文件大小的内存。这个问题在视频文件较大时表现的更加明显

  2. 内存占用超过限制导致解析失败，在 Chrome 的 V8 引擎中，目前对 wasm 的内存限制为64位浏览器 4GB，32位浏览器 2GB。而因为上一篇文章中的技术方案，需要把整个视频文件保存在内存中，这在我们提取一些高清视频或者长视频的视频帧画面时，就会出现因为内存不足导致的解析失败的问题。

为了解决原有的内存占用大的问题，我们就需要更换技术方案了。幸运的是，webassembly 提供了相应的文件系统模块和操作，Emscripten 也提供了相关的 File System API 的封装。

一、技术方案设计

查阅文档可以发现，Emscripten 主要提供了四种 File System API 的方案，下面逐一做一下对比和分析

  1. MEMFS, 所有文件都保存于内存中，与我们降低内存占用的目标不符
  2. NODEFS, 只能运行在 nodejs 环境中，无法运行在浏览器
  3. IDBFS, 基于 indexDB 实现文件持久化
  4. WORKERFS, 运行在 Web Worker 中，提供对 woker 内部的 File 和 Bolb 对象的只读访问，而无需将整个数据复制到内存中，符合我们的需求

由此可以基于 WORKERFS 来设计我们新的技术方案：

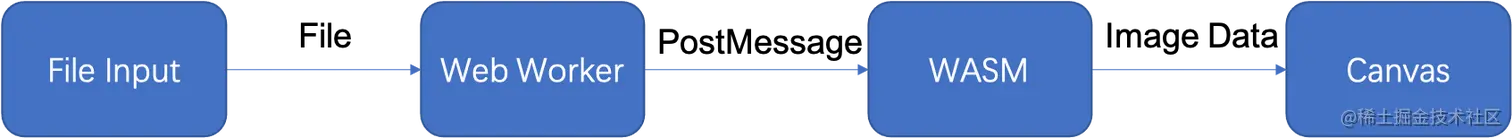

使用 Web Worker 来加载和运行 wasm, 在 input 选择了文件之后，将文件传输到对应的 Web Worker 之后，wasm 通过 FS API访问视频文件并提取对应的视频帧，之后将图像数据传输回主线程并在 canvas 上绘制出来

二、相关代码修改

在设计了技术方案之后，首先需要对原有从内存中读取视频流然后调用 ffmpeg 的 c 代码进行修改，改为使用 File System API 的方式进行读取和解析，原有的先 setFile 设置内存再 capture 截取视频帧的接口调用方式也要进行修改，改为直接从文件中进行读取，不再需要 setFile

1. wasm 模块

主要进行以下修改：

  1. 去掉 setFile 方法，capture 方法增加文件路径参数，并使用 avformat_open_input 来实现对应文件路径的读取, 关键代码如下:

ImageData *capture(int ms, char *path) {

    ImageData *imageData = NULL;

    AVFormatContext *pFormatCtx = avformat_alloc_context();

    if (avformat_open_input(&pFormatCtx, path, NULL, NULL) < 0) {
        fprintf(stderr, "avformat_open_input failed\n");
        return NULL;
    }

    ...
}
  1. 编译命令完善，增加 File System API 和 cwrap 等配置项。因为 wasm 默认的调用 c 函数的传参中只能传输 int 类型，所以需要通过 cwrap 的方式来帮助传输字符串类型, 从而实现将路径传给 wasm, 关键代码如下:
-lworkerfs.js \
-s EXPORTED_RUNTIME_METHODS='["ccall", "cwrap"]' \

调整完主要的这两项后，还需要对内存分配和回收等细节进行调整，具体可以直接参考项目代码

2. js 模块

由于使用的 Web Worker 加 File System API 的方式，以及提取流程的修改，需要对 js 模块也进行相应的调整，主要包括：

  1. 使用 Emscripten 官方提供的 FS 接口进行文件的挂载和回收，关键代码如下：

// 挂载文件到 /working 目录
const MOUNT_DIR = '/working';

if (!this.isMKDIR) {
    FS.mkdir(MOUNT_DIR);
    this.isMKDIR = true;
}

FS.mount(WORKERFS, { files: [file] }, MOUNT_DIR);

...

// 使用完成后回收文件
FS.unmount(MOUNT_DIR);
  1. 使用 cwrap 的方式调用 wasm 方法，实现对路径字符串的传递，关键代码如下：

if (!this.cCapture) {
    this.cCapture = Module.cwrap('capture', 'number', ['number', 'string']);
}

// 与 capture 代码中的传参 (int ms, char *path) 相对应
let imgDataPtr = this.cCapture(timeStamp, `${MOUNT_DIR}/${file.name}`);

具体 cwrap 的使用和文档可以参考 Emscripten 的官方文档

其他的还包括 Web Worker 加载和初始化相关流程的修改，具体可以直接参考项目代码

三、其他优化

除了上述的技术方案修改外，还有对 Web Worker 和 wasm 加载的优化。

首先是可以通过 URL.createObjectURL 的方式，直接实现用本地文本来初始化 Web Worker, 相关的代码字符串可以使用全局变量的方式，在编译是进行替换, 示例如下

function createWorker() {
    const workerBolb = new Blob([WORKER_STRING], {
        type: 'application/javascript'
    });

    const workerURL = URL.createObjectURL(workerBolb);

    const captureWorker = new Worker(workerURL);

    return captureWorker;
}

其次，在Emscripten 编译出来的代码中包含胶水代码和 wasm 文件两部分，胶水代码可以通过合并编译的方式来直接打包到 Web Worker 的代码中，而 wasm 文件则没有办法直接打包。

如果使用上一篇中的自定义加载的方式，固然可以解决响应头不一致导致的重复加载，但是依然会有加载耗时和调用时机的处理问题。wasm 文件要先加载完成后再异步的进行初始化，在此之前进行调用会有无法响应的问题。

由此，可以通过将 wasm 文件读取为 base64 格式打包进代码中，在初始化时使用 base64 转为 ArrayBuffer 来实现 wasm 的初始化，示例如下

var binary_string = self.atob(WASM_STRING);
var len = binary_string.length;
var bytes = new Uint8Array(len);
for (var i = 0; i < len; i++) {
    bytes[i] = binary_string.charCodeAt(i);
}

在修改了技术方案和进行了一系列优化之后，相比于原有的方案，内存占用和提取性能都有了明显的提升，并且调用方式相比之下更加的简洁

四、总结

ffmpeg 作为一个功能强大的音视频库，提取视频帧只是其功能的一小部分，应该还有更多 ffmpeg + Webassembly 的应用场景可以去探索。

在互联网传输的带宽不断增大，延迟不断降低的发展趋势下，音视频领域在可见的将来依然会保持不错的发展前景，而依托于 ffmpeg + Webassembly, 在网页端也能够进行更多的尝试和应用

五、项目地址

github.com/jordiwang/w…

六、前文背景

前端视频帧提取 ffmpeg + Webassembly
