引论

为啥需要redo日志？redo日志类型都有哪些？redo buffer是什么？lsn是什么？checkpoint又是什么？看完本篇文章，你会知道这些概念的来龙去脉。

  • MySQL为了加快数据的检索、修改等操作，向操作系统借用了一些内存，用来与磁盘的数据进行交互。这部分的内存叫做：Buffer Pool。

  • 随着程序的运行，对内存中的页进行修改，我们修改之后马上同步到磁盘中吗？并不是，那样1、慢2、效率低，一个页面可能只改了一个字节，但你想，一个页面可是有16kb的。真实的情况是先只保留内存中的修改，更新一下free、flush、lru链表等。如果此时出现断电等突发情况，内存中的东西马上就没了，未更新到磁盘，我们做的修改也没了。那咋办？ 天降正义——redo日志

  • redo 日志是为了记录内存中的修改，为了宕机后的从容重启。 redo 日志会把事务在执行过程中对数据库所做的所有修改全部记录下来，在之后如果发生系统崩溃，重启后可以把事务所做的修改全都恢复出来。

redo 日志会把事务在执行过程中对数据库所做的所有修改都记录下来，在之后系统因崩溃而重启后可以把事务所做的任何修改都回复过来。

  • redo 日志种类繁多
  1. 比如只记录某页某偏移量出修改了1个字节的redo日志类型
  2. 比如只记录某页某偏移量出修改了2个字节的redo日志类型
  3. redo日志也有组合使用的，比如删除某个区间范围内的记录，使用两个日志，标记删除的开头和结尾。

日志分组-MTR

  • redo 日志需要分组，每一个组中的日志组成了一个原子性的修改，是不可分割的一部分。

首先介绍redo日志分组的理由：

比如，插入一条记录，当出现悲观插入时，也就是目标页空间不够，需要分页，然后将原来页面的部分数据复制到新增页面中，然后插入该行记录，然后在上面的内节点中插入一条目录项记录（如果该目录项记录也不够，需要向上递归插入），然后还得更新系统页面，比如要修改各种段、区的统计信息、修改Buffer Pool中的链表信息等等

下面举例插入一条索引列为10的记录

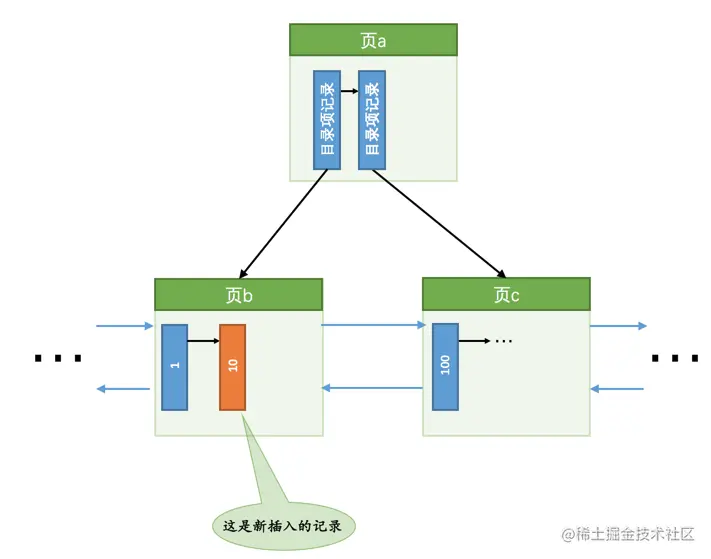

乐观插入

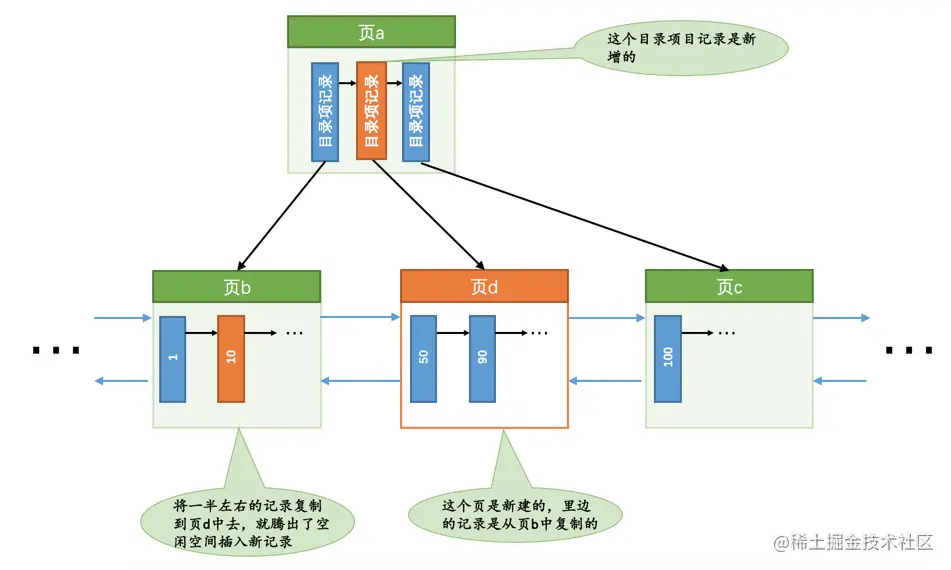

悲观插入

img img

接着上面的话题，如果我的redo日志只记录了分页操作，没有记录在上面的内节点中插入一条目录项记录的操作的话，用这段日志恢复的B+树就是一棵不完整的树，这是不能容忍的。所以redo日志也要满足原子性，那就是分组。

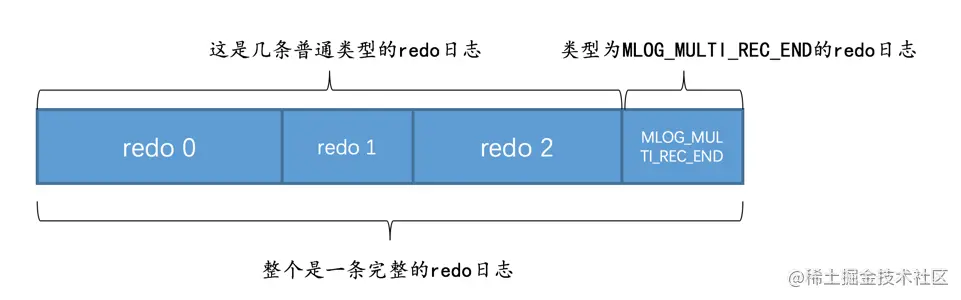

  • 如何分组？在同一组的redo日志最后面加上一个哨兵日志，表示这是一个完整的操作。 img
  • 所有redo日志都得分组吗，哪怕那些只需要一条redo日志的操作？当然不是，redo日志的头部type一个字节，表示redo的类别，实际上后面7个比特已足够表明redo日志的种类，所以可以在第一个bit上做文章（是不是有点像ASCII字符编码，后来产生的使用了第一个bit来做文章的字符编码）。最后的规定为：

如果type字段的第一个bit为1，代表这个需要保证原子性的操作只产生了一条单一的redo日志，否则就表示这个需要保证原子性的操作产生了一系列的redo日志。

  • Mini-Transaction，MTR：表示对底层页面进行一次原子访问的过程称为一个MTR。

目前为止总结一下：

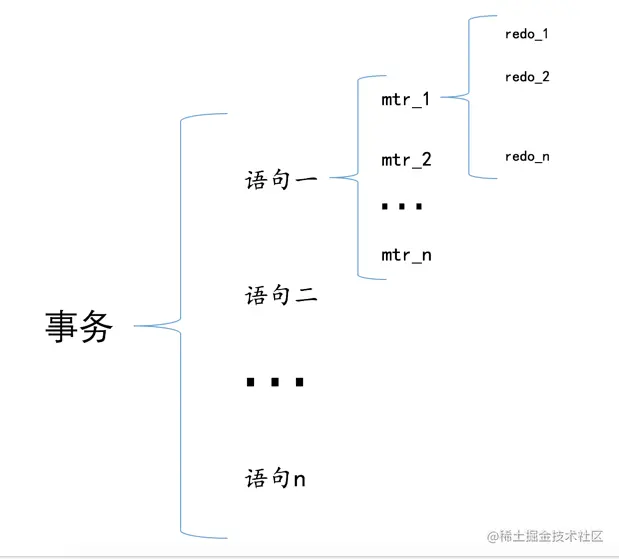

一个事务可以包含若干条语句，每一条语句又可以包含若干个MTR，每一个MTR又可以包含若干条redo日志 img

redo log buffer - 内存

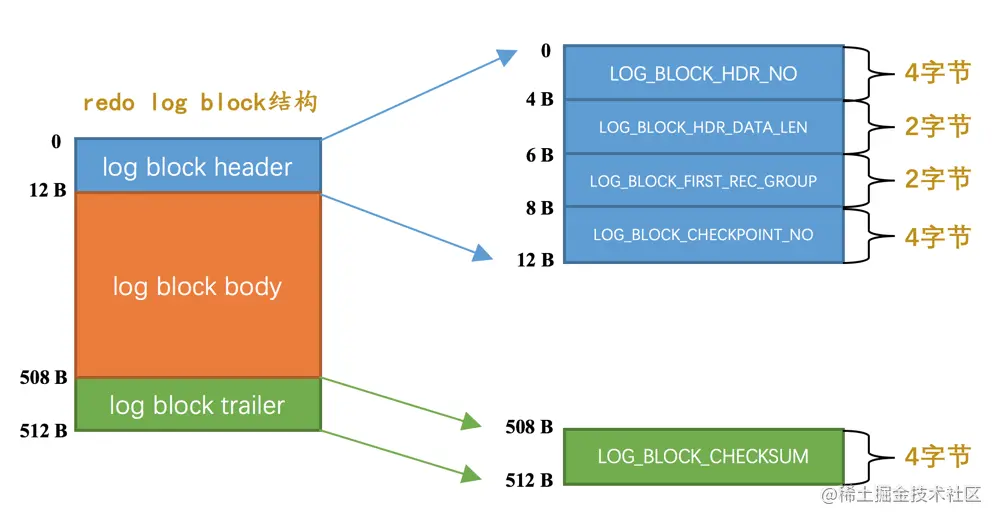

  • log buffer的基本单位：log buffer block，大小为512字节。 img 真正的log存储在 log block body的496字节里面。 注意log block头部中用四个字节的checkpoint信息，这是接下来的重点

说到底redo日志也是写到磁盘中的，也是写文件，速度不会有问题吗？所以同样的，来个缓存。

  • 与 buffer pool的作用类似，redo log也有一个缓冲内存，叫做log buffer。一个mtr对应的日志组先加入到log buffer中，然后刷新到磁盘。

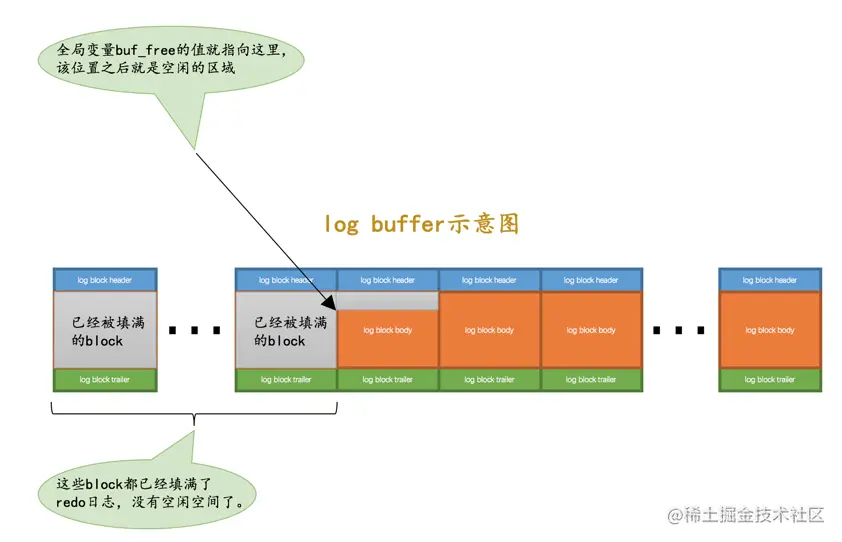

  • 顺序写入redo log buffer中，写完一个写下一个。 img

  • 为了知道将redo日志写到log buffer中的具体位置，提供了系统变量buf_free

  • 不是一条日志一条日志的写入到log buffer中，而是一个mtr一个mtr的形式写入到log buffer中。

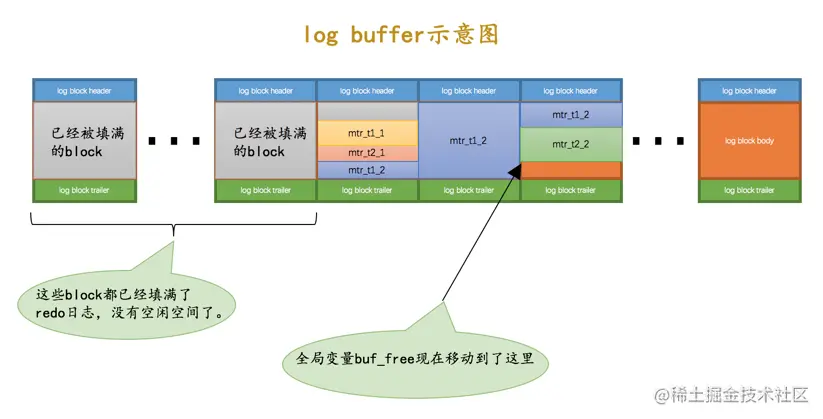

  • 不同的事务产生的mtr可以交叉写 img

  • log buffer 刷新到磁盘的时机

  1. log buffer 容量不够时
  2. 事务提交时，为什么这时候需要刷新到磁盘，你仔细想一下，就会明白，这就是redo log存在的意义啊。
  3. 后台有一个线程，大约每秒一次的频率将log buffer中的redo日志刷新到磁盘
  4. 正常关闭服务器时
  5. 做checkinpoint时

redo log 日志文件组 - 磁盘

  • 介绍完，redo log在内存中的存储格式——block，那么磁盘中的redo log究竟是啥样的呢？这就是redo log 日志文件组。
SHOW VARIABLES LIKE 'datadir';

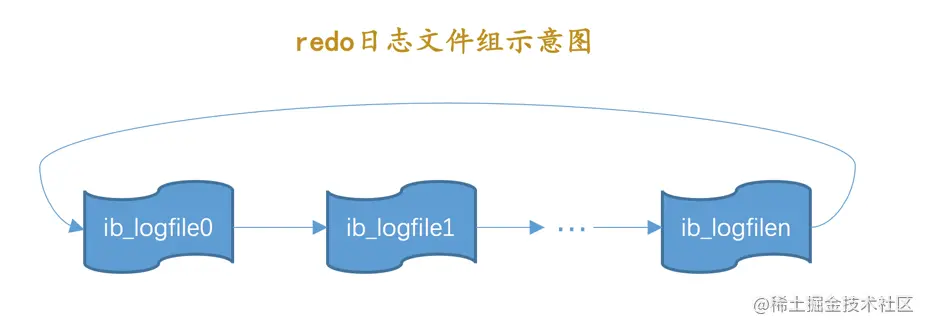

实际的写入是一种循环写的机制，写完ib_logfile0，就写ib_logfile1 img

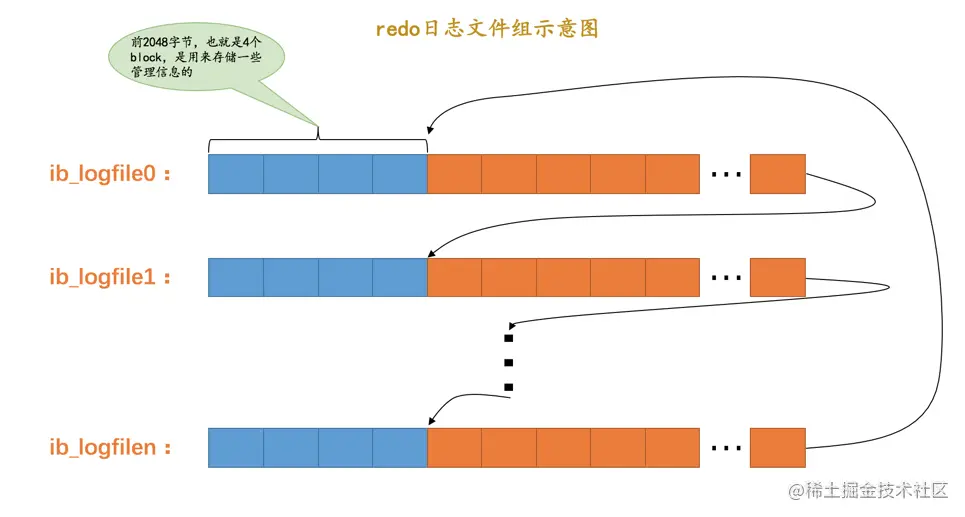

  • redo log日志文件格式 将log buffer中的redo日志刷新到磁盘的本质就是把block的景象写入到日志文件中。所以就如同buffer pool的页与磁盘中的页一样，都是相同大小。在redo日志文件组中，每个文件的大小都是一样的，格式也一样。 img

LSN - log sequence number

用来记录当前总共已经写入的redo日志量。不是从0开始，而是从8704开始计数。 下面通过日志的写入老看看lsn的值到底是如何改变的

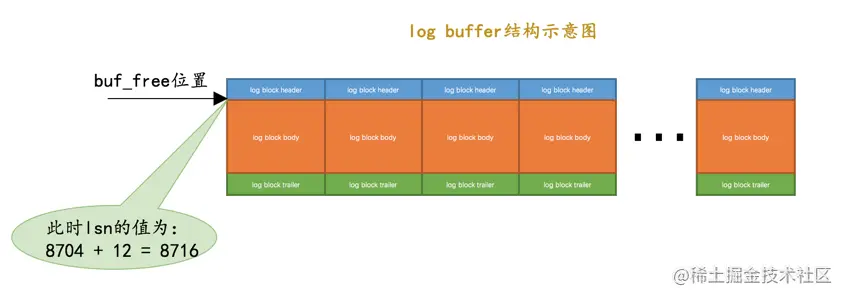

  • 初始化 img 因为一个block的头占用12字节

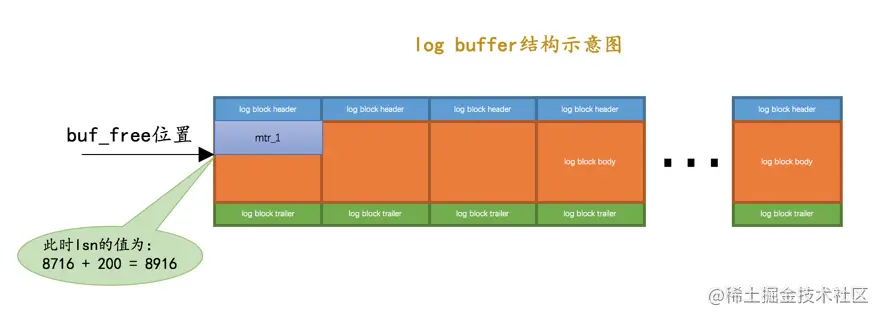

  • 插入一条200字节的mtr img

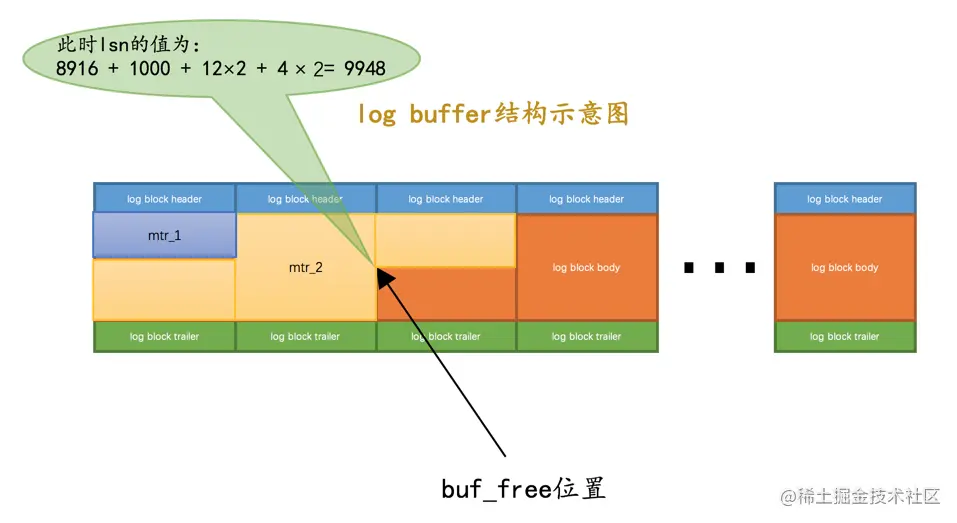

  • 插入一条1000字节的mtr img 总结：每个mtr开始处都有对应的lsn值，比如mtr1对应的是8716，mtr2对应的是8916，等等。lsn值越小说明越早写入redo日志中。

flushed_to_disk_lsn - 将buffer中的日志刷新到磁盘中

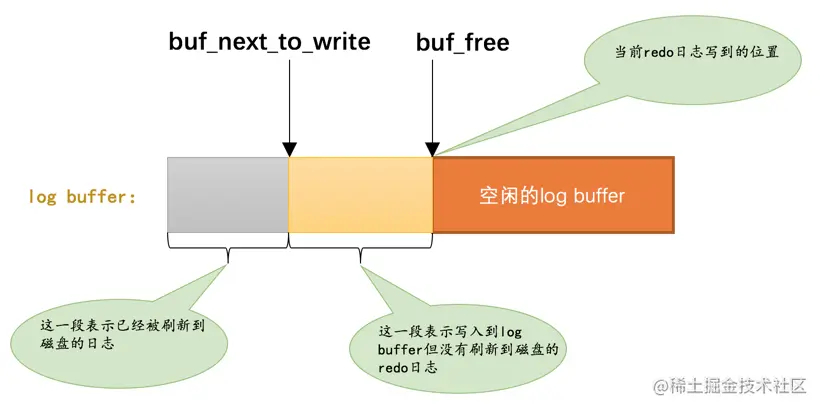

redo buffer中已经有一个全局变量buf_free用来记录下次插入redo 日志到buffer中，应该插入到哪里。实际上还需要一个全局变量用来记录存储在buffer中的redo日志哪些已经被刷新到磁盘的日志文件组中，这个全局变量就是buf_next_to_write.


  • 就像两个地址buf_next_to_write与buf_free一样， 有相对应的两个变量flushed_to_disk_lsn与lsn,初始都是8704，但是随着系统的运行，不断有redo日志生成，但是不会生成一个redo日志就会将该redo日志刷新到磁盘中，所以flushed_to_disk_lsn渐渐的就与buf_free和lsn拉开了差距。
地址指针buf_freebuf_next_to_write
变量名称lsnflushed_to_disk_lsn
buf_free:redo日志该往redo buffer中的哪个位置写了
buf_next_to_write：redo buffer中哪些日志已经写到redo log日志文件中去了，该哪些redo log日志文件写到磁盘的日志文件中去了。

万事俱备，只欠东风

出来吧 flush链表

  • flush链表中的脏页按照第一次修改发生的时间顺序进行排列，也就是按照oldest_modification代表的lsn值进行排序。这个lsn是首次修改相应页面的mtr开始时的lsn
  • 被多次更新的页面不会发生flush链表节点的多次排序，只是会更新每个节点——也就是每个控制块的newest_modification的lsn值。这个lsn值是这个页面最近一次修改的mtr结束时的lsn值。

出来吧 checkpoint

日志文件组大小是有限的，所以采用循环写，如此一来的问题：新写入的redo日志会不会与最开始的redo日志进行追尾呢？什么时候可以覆盖呢？

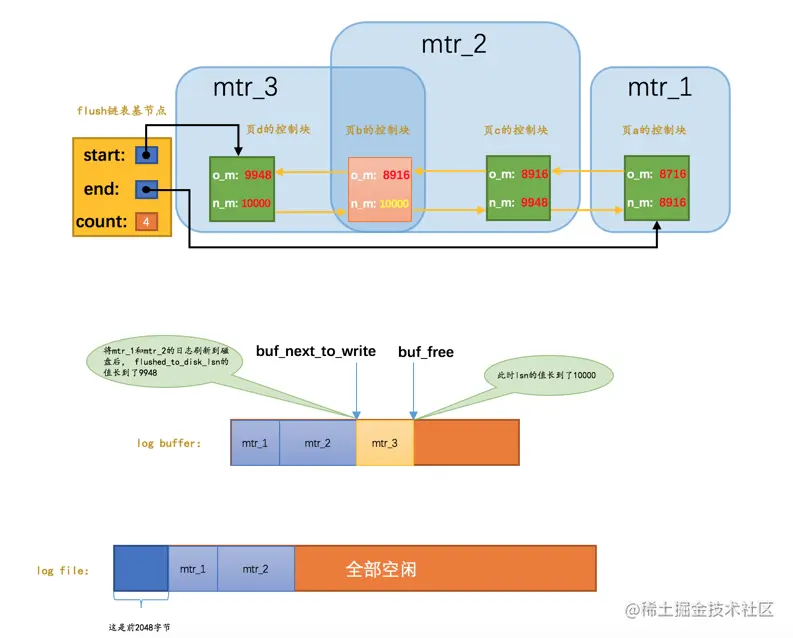

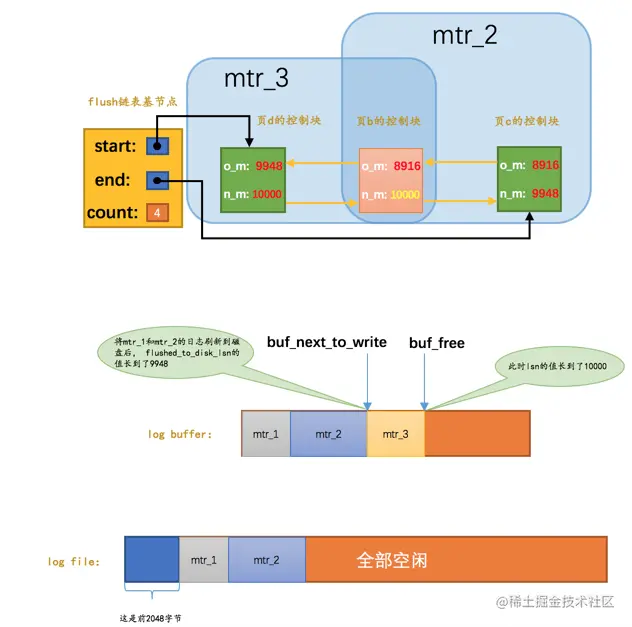

  • 判断某些redo日志占用的磁盘空间是否可以覆盖的依据，就是它对应的脏页是否已经被刷新到磁盘中。 举例 img 目前的情况是mtr_1/mtr_2 redo 日志组已经写到磁盘上，但是对应的脏页还在内存中，何以见得？因为flush链表中还存在mtr_1/mtr_2这两个所对应的控制块啊。 img 页a已经被刷新到磁盘，那么mtr_1日志组也就没用了，就可以被覆盖了。

checkpoint_lsn

这一节变量超多，这是最后的了，checkpoint_lsn代表当前系统可以被覆盖的日志量为多少，它初始值也为8704.

如何做一次checkpoint？

本质上就是增加checkpoint_lsn的操作

  1. 计算当前系统可以被覆盖的最大lsn值。 这个从哪里找？flush链表中找！flush链表尾节点的oldest_modification代表的lsn值就是当前系统可以被覆盖的日志最大的lsn值。因为之前的redo日志记录的对脏页的修改，脏页本身已经刷新到磁盘中去了。redo日志也就没用了。

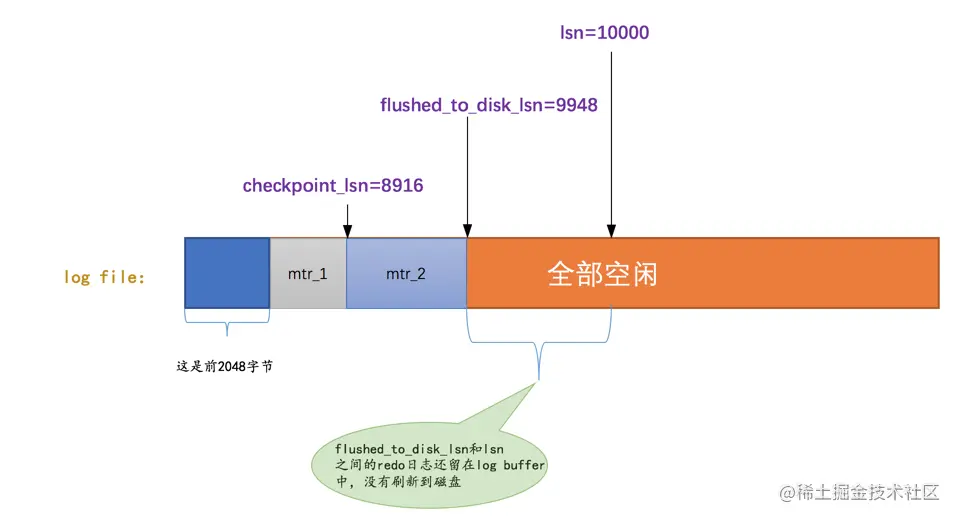

  2. 将信息写到日志管理文件中。 img 记录完checkpoint信息之后，redo日志文件组个lsn值的关系如下。

总结

  • 1、在MySQL中，如果每次增删改都落盘，那想必性能会很受影响。但是不落盘如何保证事务提交后保持可靠性，对，这就引出来redo log。redo log日志也是要落盘，他快就快在是顺序写。

  • 2、redo log 落盘之间还有一个redo log buffer

  • 3、文章最后部分出现很多个lsn，不要乱：其实checkpoint_lsn、flushed_to_disk_lsn、lsn这三个都是同一起点出发——8704.然后lsn跑的最快，flushed_to_disk_lsn紧随其后，其实就是checkpoint_lsn吭哧吭哧的追，落后的太远，还要前两者等等——系统先不接受客户端的请求，自己忙不过来了，先checkpoint，给之后的redo日志留下足够的空间。

引用来源

1、掘金小册《MySQL是如何运行的》

2、MySQL官方手册
