Android GC 简史

Android 开发者对于 GC 既熟悉又陌生,听说过很多虎狼之词,对一些问题又不置可否;今天聊聊 Android 里的 GC,如果你对于下面的问题有兴趣又没答案,那你应该会有些收获:

  1. JVM、Dalvik、ART, 它们之间是什么关系?
  2. 所有版本的 Android 都是分代管理堆内存吗?
  3. 垃圾对象到底是怎么被回收的?
  4. 「内存抖动」你怕不怕?
  5. 作为一个应用层开发者,我真的需要关心 Android GC 吗?

前言:概念辨析

为了避免一些朋友不是很清楚概念,在正文开始之前,先简单辨析一下:

GC GC,是指垃圾回收 (Garbage Collection),是一些语言管理内存的方式,如 Java 语言等;程序员不需要主动管理内存,程序运行时环境(虚拟机)会做垃圾回收的工作,就是在合适的时机 自动释放不再需要的内存。

与 GC 对应的是 native 语言,它需要程序员主动释放申请内存,忘记释放或者释放时机不合适都会产生问题。

GC Root 在 native 语言中,内存的申请和释放需要程序员来操作,做到正确地申请和释放内存就是程序员要考虑的问题。

在类似 Java 这种使用了 GC 的语言中,程序员不关心内存的释放。正确地释放内存就是 GC 的责任,GC 的原则是保证正确性的前提下,尽可能提升性能。 于是就使用了 GC Root 的机制,逻辑上就是:GC 认为 GC Root 以及它引用的对象是程序后面的可能会用到的,所以不会释放;没有被 GC Root 直接或间接引用的对象,后面一定不会被用到,可以被释放掉。

在 Java 中常被用于GC Root的类型如下:

  • (函数未出栈时的)局部变量
  • 静态变量
  • 存活状态的线程
  • Native 方法中 JNI 引用的对象

另外,Java 中内存泄漏的本质,就是对象 (不当地) 被GC Root 引用导致无法释放。

之所以会在这里提到 GC Root, 因为后面的流程中上来就先找 GC Root 集合,看完这个你就知道那是在干嘛了。

JVM / Dalvik / ART JVM 是 Java 语言提出的虚拟机标准,基于这个标准各个厂商会有自己的实现。比如 Oracle 的 HotSpot,以及 Android 中的 DVM (Dalvik Virtual Machine) 和 ART (Android Runtime) 两个实现。其中,

  • Dalvik 是 Android 4.4 (Kitkat) 以及之前的版本的虚拟机;

  • ART 在 Android 4.4 (Kitkat) 引入,并在Android 5.0 (Lollipop) 开始取代Dalvik.

分代管理 分代管理是很多 JVM 虚拟机对于堆 (heap) 内存的管理机制,最为人熟知的是新生代 (Young Generation)、老年代 (Old Generation) 和永久代 (Permanent Generation) 这一组名词,这也是很多人讲 GC 时的默认组合。事实上,这一组名词是 Oracle 的 HotSpot 中对于 JDK 1.7及之前的实现方式。至于其他的 JVM 实现,可以选择是否采用分代管理的机制。

比如 Dalvik 就没有采用分代管理的机制,ART 在 Android 8 (Oero) 和 9 (Pie) 版本未使用分代管理、其他的版本又采用了该机制。

在分代管理的虚拟机中,新生代和老年代正如它们的名字一样,分别存储了新创建的对象和存活了很久的对象;新的对象会在新生代中创建,经过一定次数的 GC 后依然存活的对象,会被复制到老年代中(有些虚拟机新生代分为更多的区域,以达到的最佳的性能表现)。


前言结束,现在进入今天最重要的部分了

Android GC 的演进

1. 史前时代的 Dalvik

Dalvik 虚拟机随着 Android 一起诞生,一直到 Android 4.4。

HTC G1 是第一款 Android 设备,内存为192MB,应用程序可用的堆内存仅为30MB左右,Dalvik 就是在这样的环境下诞生的。它的设计原则中,节省空间 (尽量让程序跑起来) 是第一优先级。

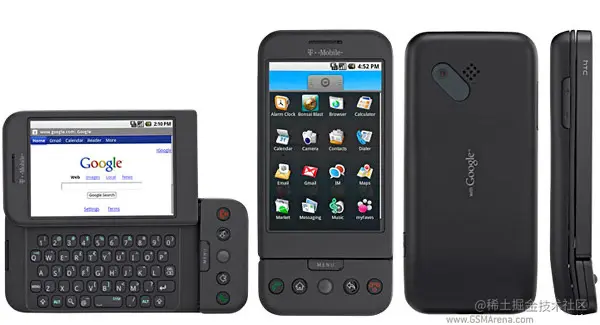

HTC G1

内存分配

分配内存时,Dalvik 使用的算法是 dlmalloc (以 java.util.concurrent 作者 Doug Lea 命名的算法),使用了单独的进程来分配内存,内存的分配效率较低。

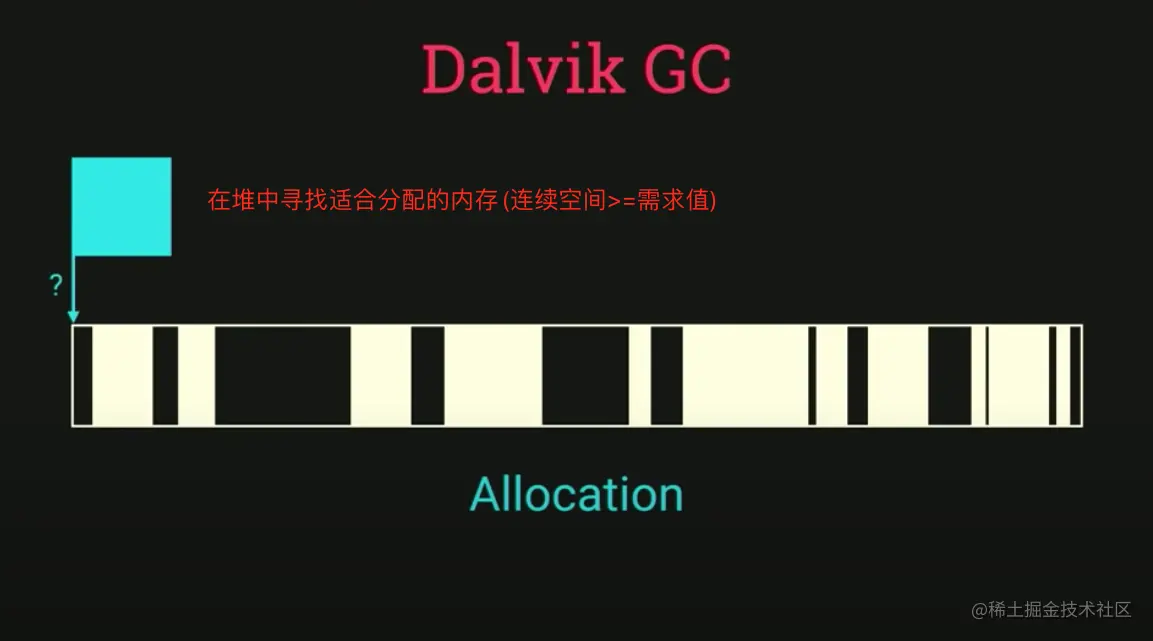

  • 在整个堆中寻找适合分配的内存 在整个堆中寻找适合分配的内存

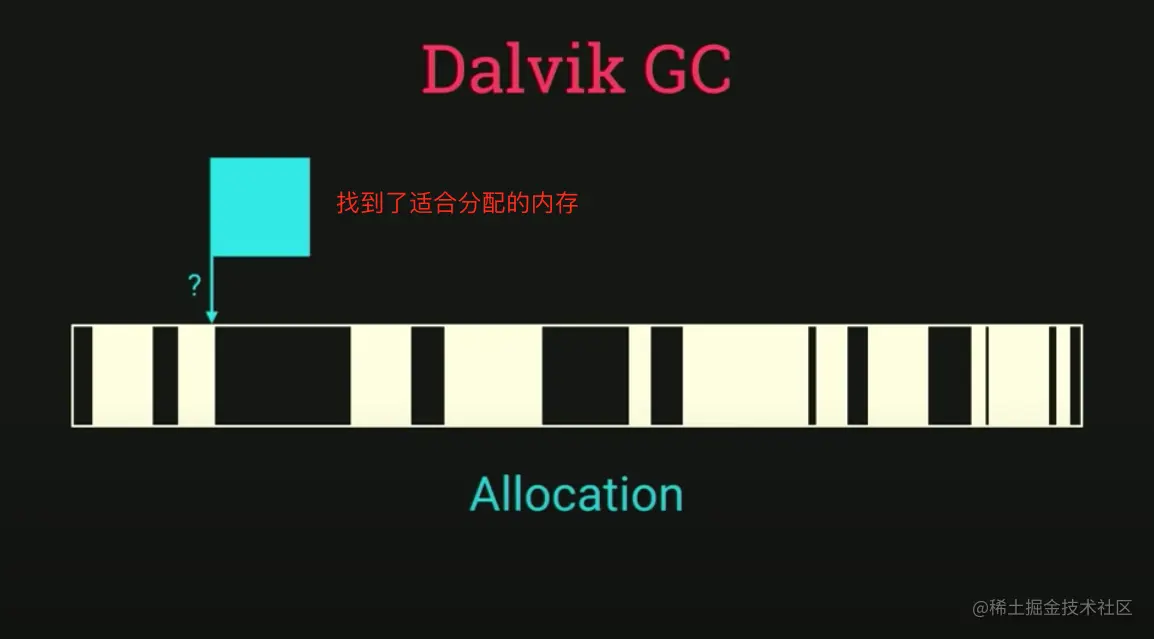

  • 找到了适合分配的内存 找到了适合分配的内存

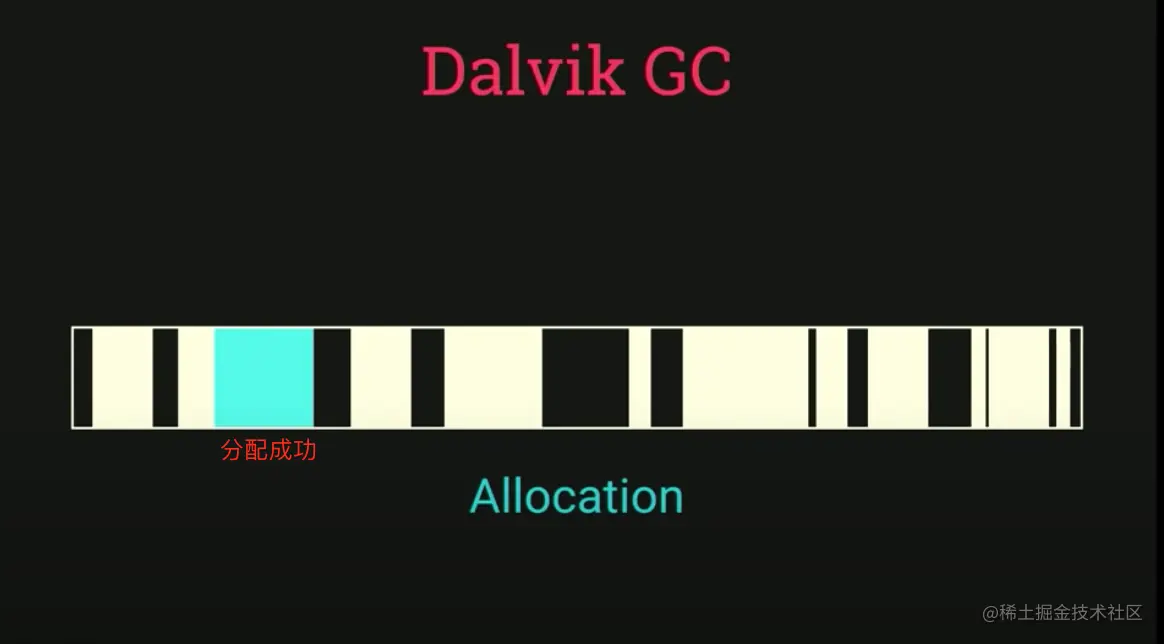

  • 内存分配成功 内存分配成功

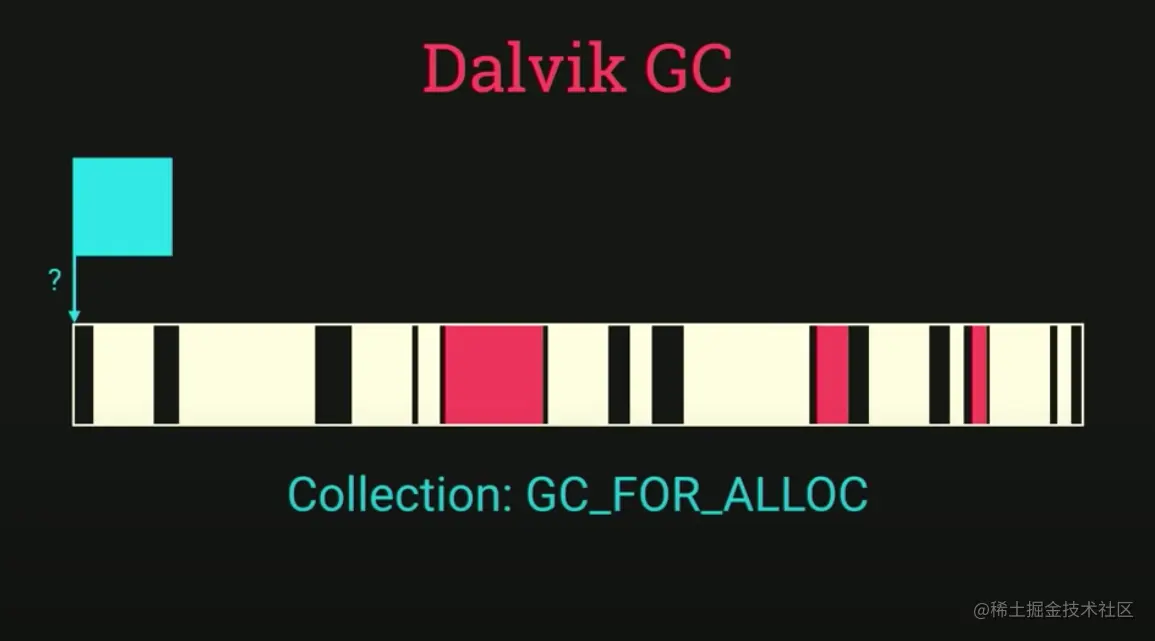

  • 上面的图中给出了顺利分配内存的流程,如果当前堆中没有合适分配的内存,就会触发一个 GC_FOR_ALLOC 进入GC流程。

    没有合适分配的内存,就会触发一个  GC_FOR_ALLOC 进入GC流程

回收流程

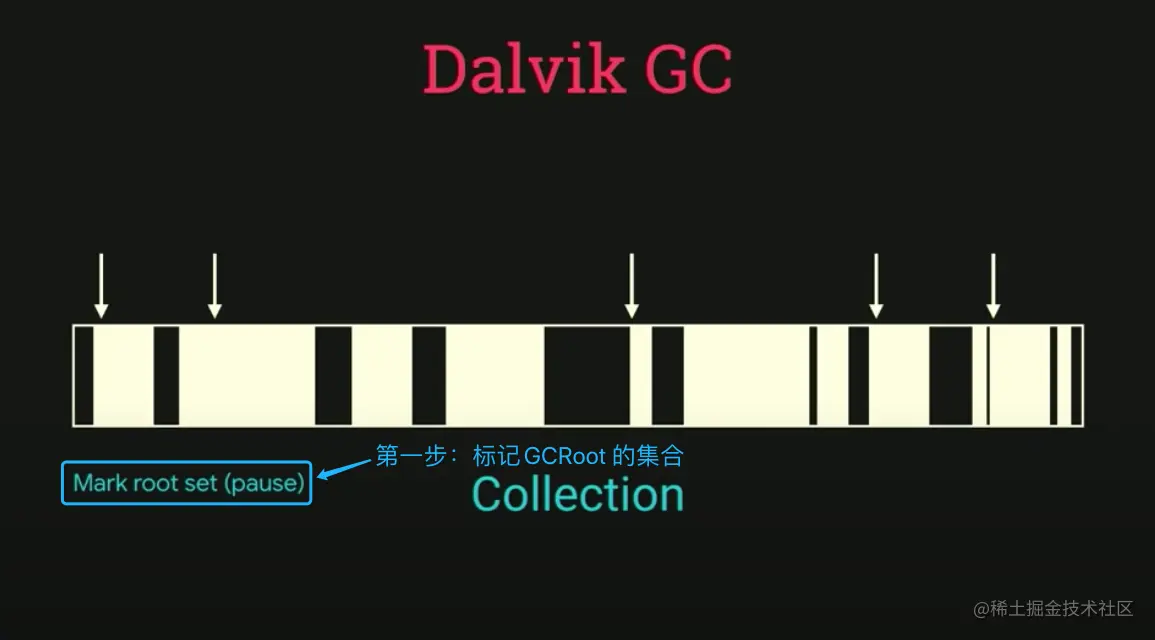

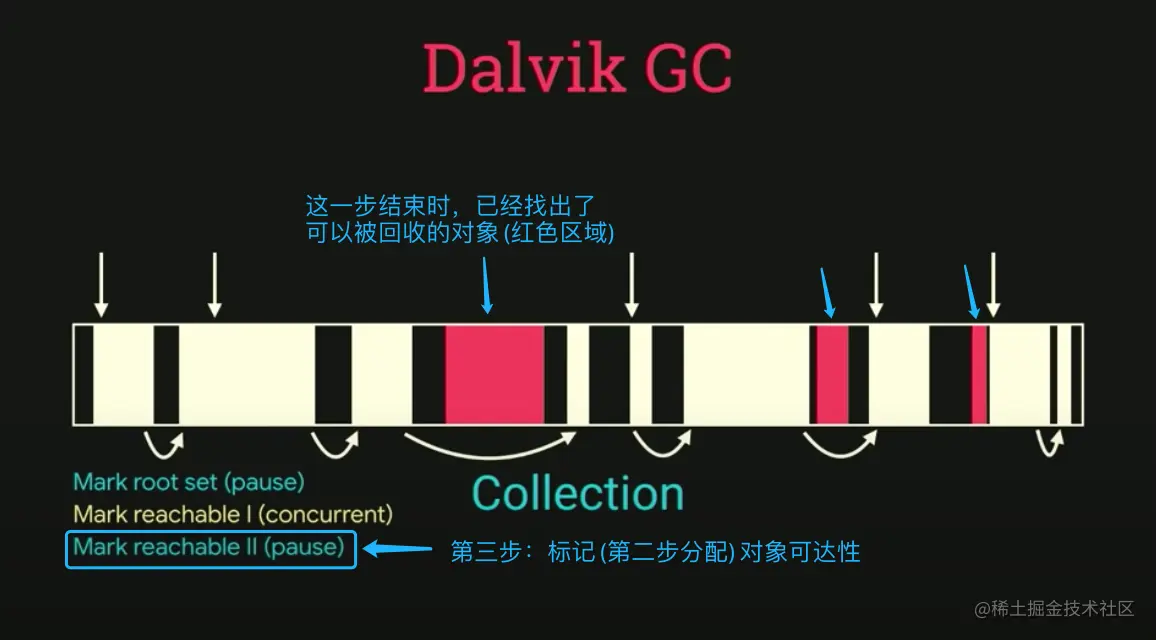

  • 标记GC Root 集合,这一步会导致应用暂停 标记GC Root 集合,这一步会导致应用暂停

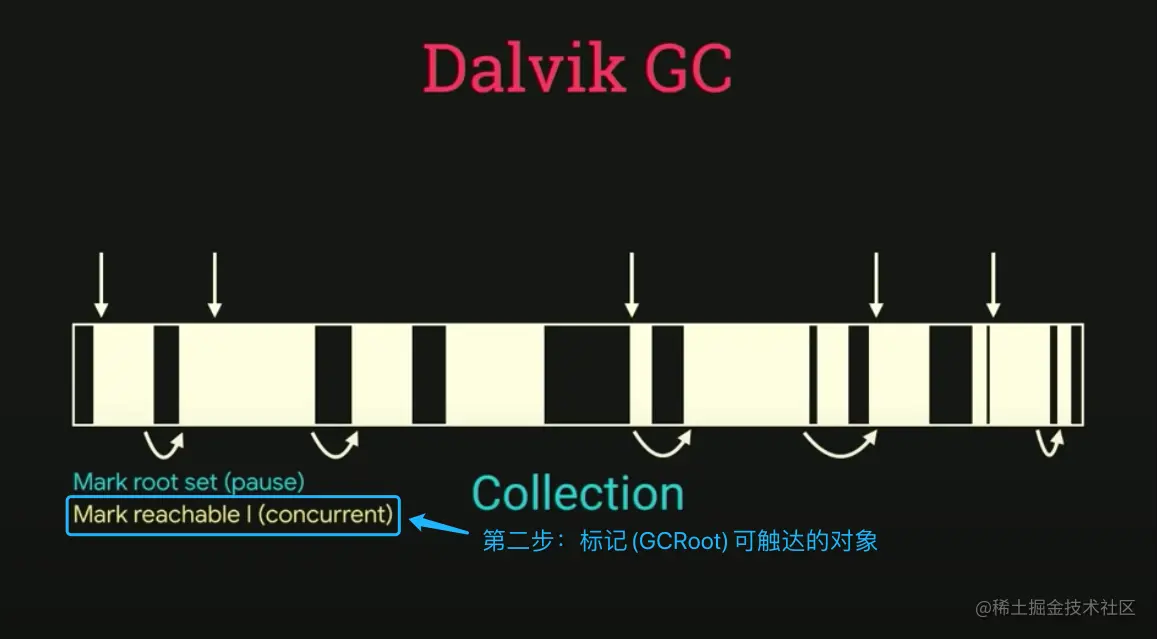

  • 标记可触达对象1 标记可触达对象1

  • 标记可触达对象2,这一步会导致应用暂停 标记可触达对象2,这一步会导致应用暂停

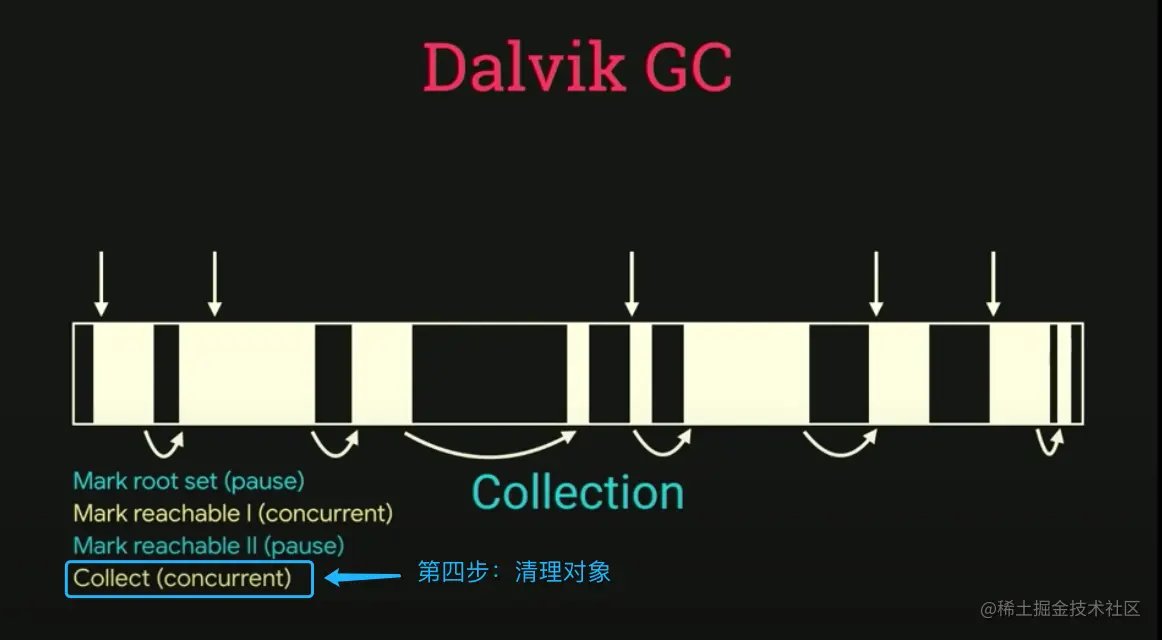

  • 清理对象

清理对象

在 Dalvik 的一次回收过程中,有两个步骤会导致应用暂停(所有线程挂起)共10ms左右,这个时间还是比较长的,在一帧16.6ms的绘制时间里如果发生一次 GC, 很可能导致丢帧。

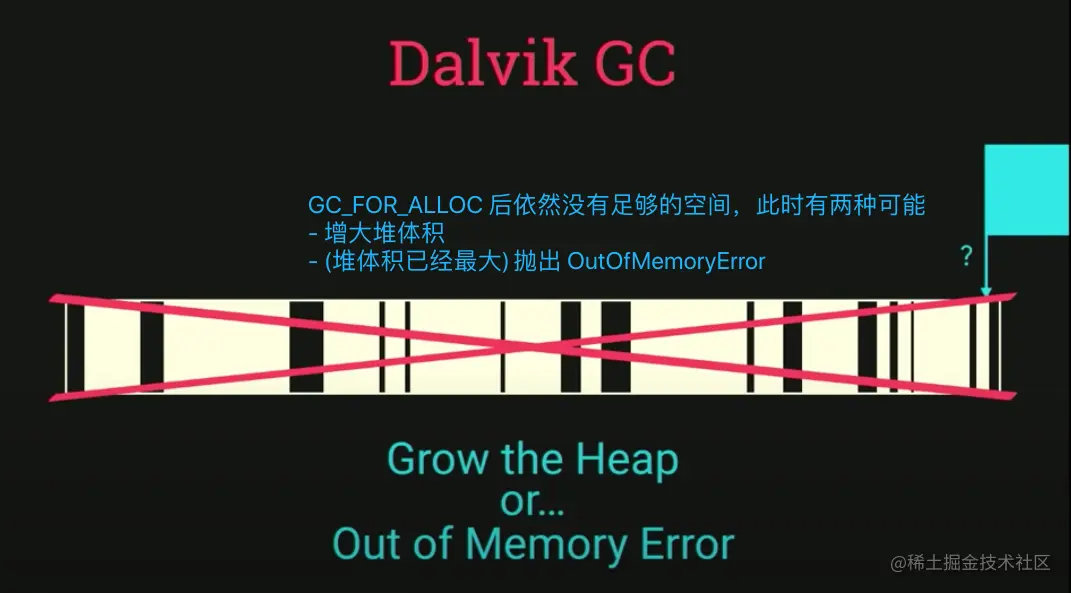

如果回收过后依然没有足够的空间,此时可能发生两件事:

  • 增大堆体积
  • (堆体积已经最大) 抛出 OutOfMemoryError

Dalvik 的问题:碎片化 前面已经提到过,Dalvik 使用 dlmalloc 作为分配内存的算法,作者 Doug Lea 先生自己的文章 A Memory Allocator 中也提到了避免碎片化的问题,但Dalvik的内存碎片化问题依然严重。

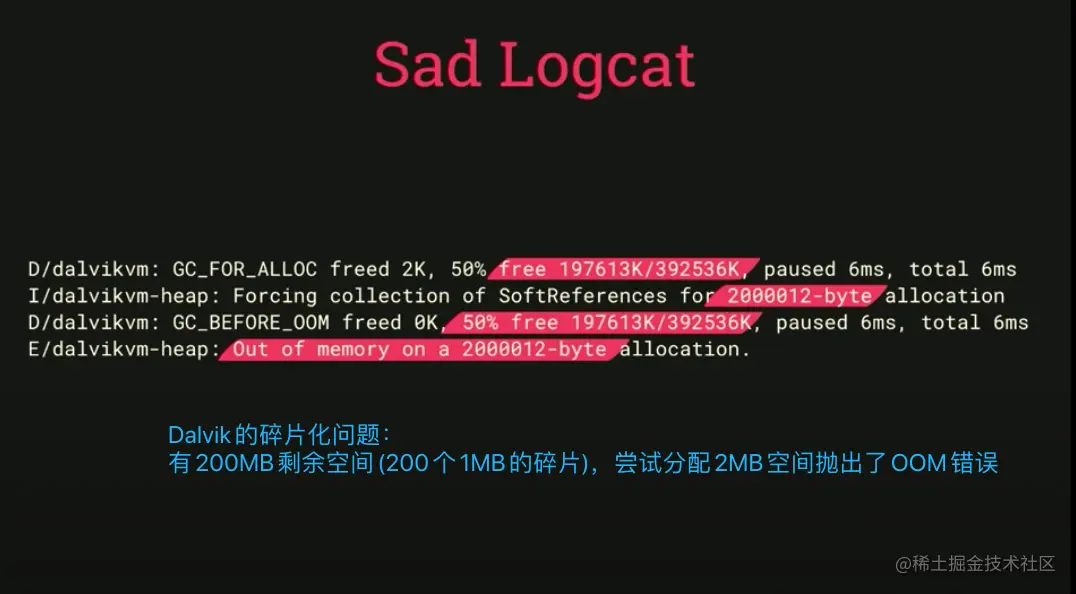

  • 比如Google I/O 中的例子:有 200MB 剩余空间 (200个 1MB 的内存碎片),尝试分配 2MB 空间抛出了 OOM 错误。

有 200MB 剩余空间 (200个 1MB 的内存碎片),尝试分配 2MB 空间抛出了OOM错误。

时代滚滚向前,Dalvik 在 Android 4.4之后被 ART取代,我们就把 Dalvik 的岁月称作史前时代吧~

2. 走向共和的 ART

ART 在 Android 4.4 引入(与 Dalvik 同时存在),从 Android 5.0 开始成为唯一选择,并一直更新到现在(写作这篇文章的时间是2021年)。

Android 5.0 ~ 7.0

Android 5.0 ~ 7.0 (Nougat), ART做了很多更新,但从 GC 的角度来看,可以放在一起讨论。

引入分代管理

将堆分为新生代 (Young Generation) 和老年代 (Old Generation),对应的GC也分为两种:

  • Minor GC: 针对新生代的垃圾回收
  • Major GC (Full GC) : 针对整个堆的垃圾回收

引入分代管理是基于这样的假设:生命周期短的对象 (如临时生成的对象) 的创建和销毁要比 (生命周期) 长的对象更加频繁。

程序运行时,触发的大部分是 Minor GC,只会针对新生代做处理,这样比 Dalvik 的全局回收要高效很多,极大降低了创建临时变量的开销。

内存分配

与 Dalvik 不同, ART 中的内存分配使用了 RosAlloc 算法。做了以下的改进:

  • 改为当前线程 (Thread-Local) 分配内存,与之对应的是 Dalvik 的单一线程负责内存分配。
  • 降低了锁的颗粒度
  • 针对小块内存的优化:归并处理

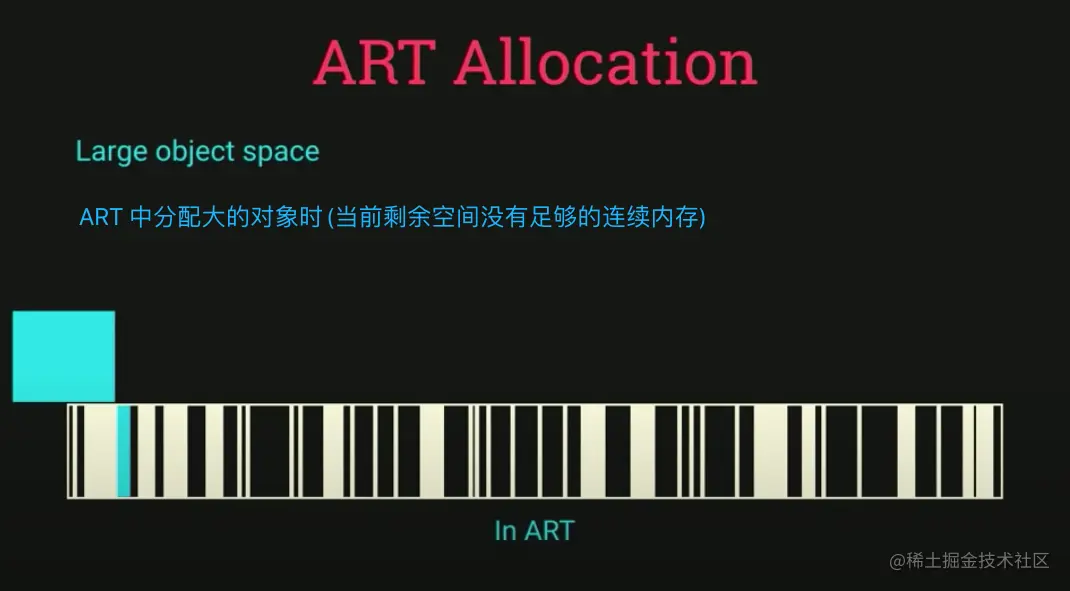

  • 针对大块内存分配的优化

相比于 Android 4.4 的 Dalvik,Android 5.0 内存分配的性能提升到 4 - 5x,在Android 7.0 提升到了10x左右。

内存回收

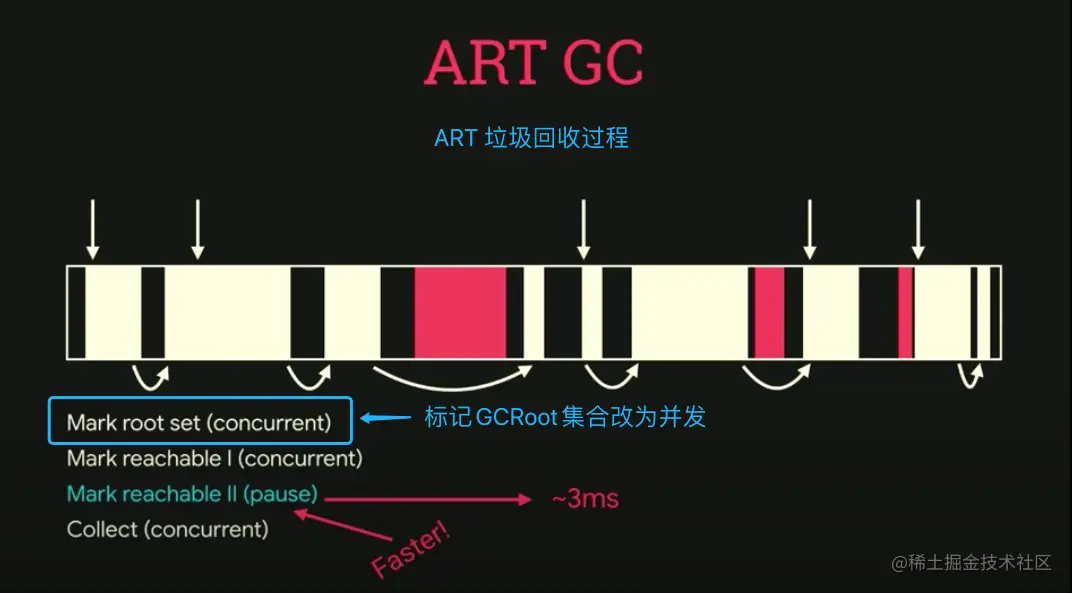

与 Dalvik 类似,Android 5.0 ~ 7.0 的内存回收也分为4个阶段(如下图),其中第一个阶段(标记 GC Root 集合) 改为并发处理,使整个过程只需要暂停应用(挂起所有线程) 3ms 左右,提升明显。 ART 5.0~7.0 内存回收过程

整理内存

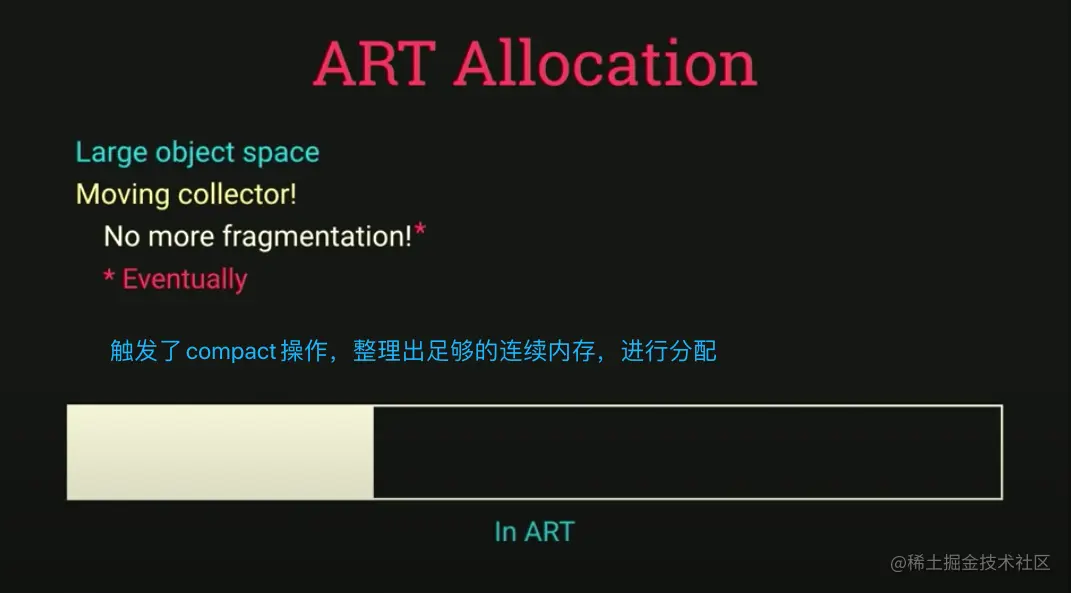

为了解决碎片化的问题,ART 会在应用后台时整理内存 (compaction),就是把不连续的内存整理(使用copy)为连续的内存;这样空闲的内存中就有了更多的连续内存,避免了碎片化的问题,重复上面在 Kitkat的实验也不会抛出 OOM 了。

当然,当应用在前台时,内存整理也可能被触发;比如应用 GC 后仍然没有足够的连续内存。

Android 8.0 ~ 9.0

Android 8.0 开始,ART 引入了 Concurrent Copying (CC) GC,将整理内存的工作由后台转移到了前台,并且移除了分代管理机制

内存分配

从Android 8.0 开始,ART 引入了 Bump Allocator 的机制来分配内存,处理方式如下:

  • 堆内存被分割为多个 region
  • 每个线程对应一个 region, 并且维护一个指向下一个空闲空间的指针 Bump Pointer
  • 分配内存时,直接 Bump Pointer 指针指向的地址分配即可,由于每个线程有对应的region,所以分配的过程是并发的,非常高效。
  • 当前 region 剩余空间不够时,触发 compaction 操作,具体步骤见下一节。

基于上面的优化,相比 Android 4.4 的 Dalvik,ART 在 Android 8.0 的内存分配性能提升到18x,表现已经好于大部分的带锁对象池实现了。所以在使用对象池机制之前,先测试一下性能对比吧。

内存回收

在 Concurrent Copying (CC) GC 中,GC时会遍历每个region,根据当前的对象状态来决定是否进行 copy 操作,具体过程如下:

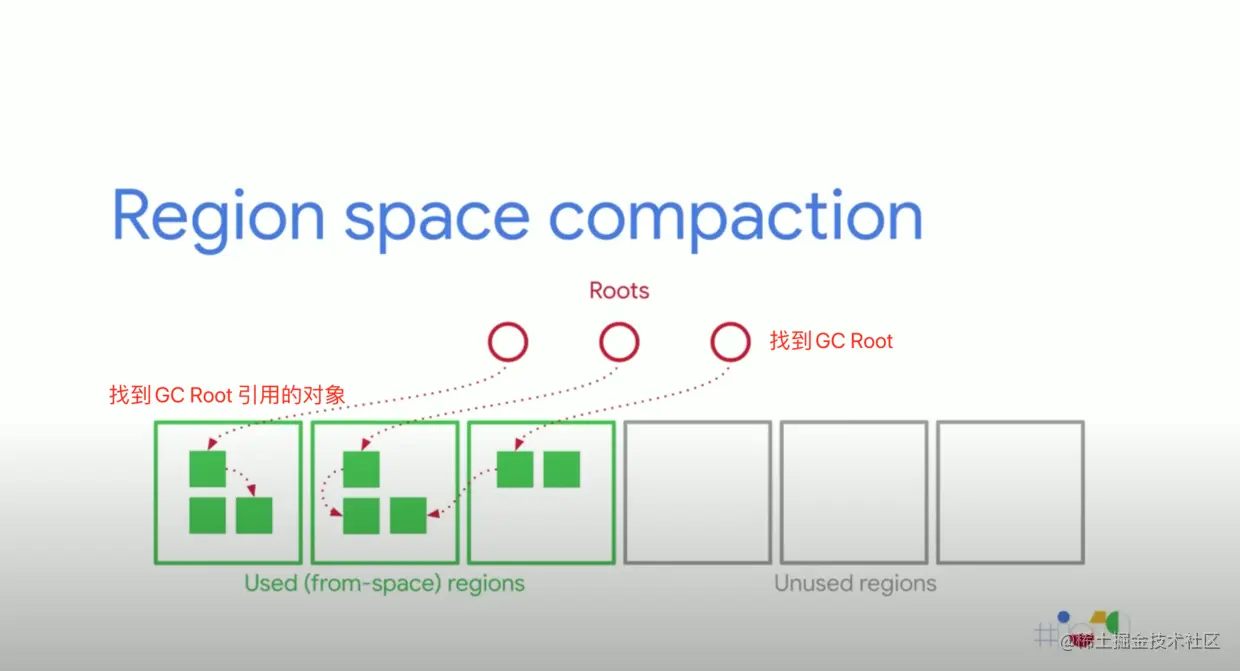

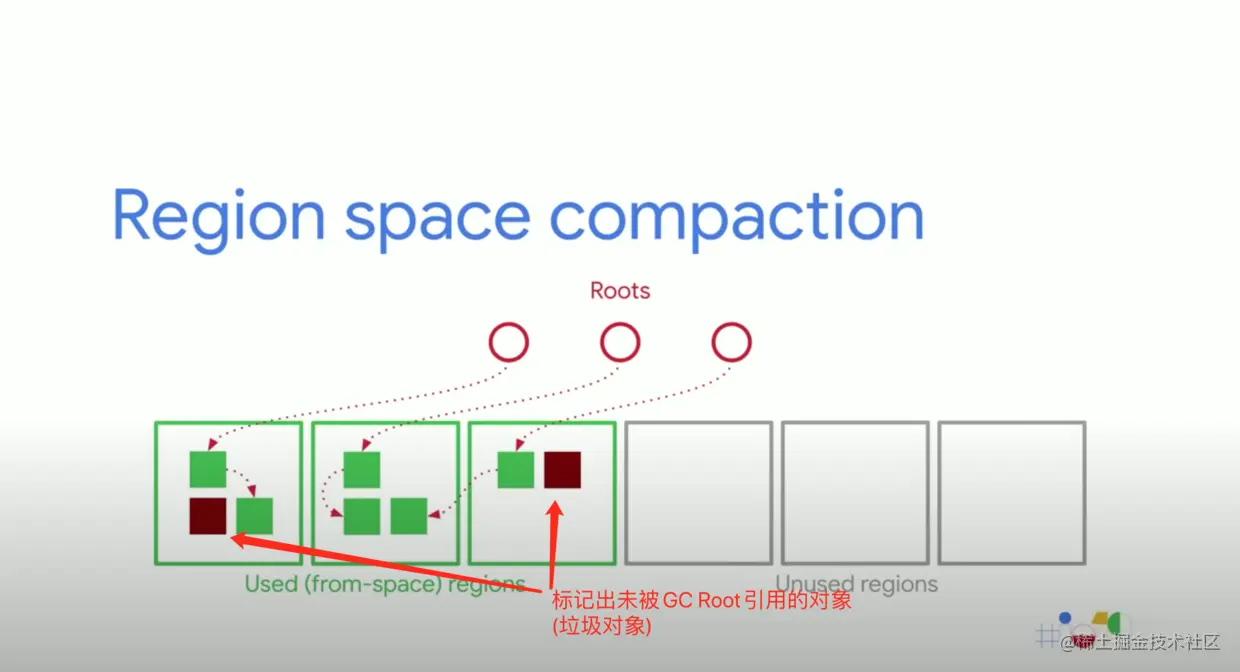

  • 找到 GC Root 并标记 GC Root 引用的对象 找到 GC Root 并标记 GC Root 引用的对象

  • 标记出未被 GC Root 引用的对象(垃圾对象) 标记出未被 GC Root 引用的对象(垃圾对象)

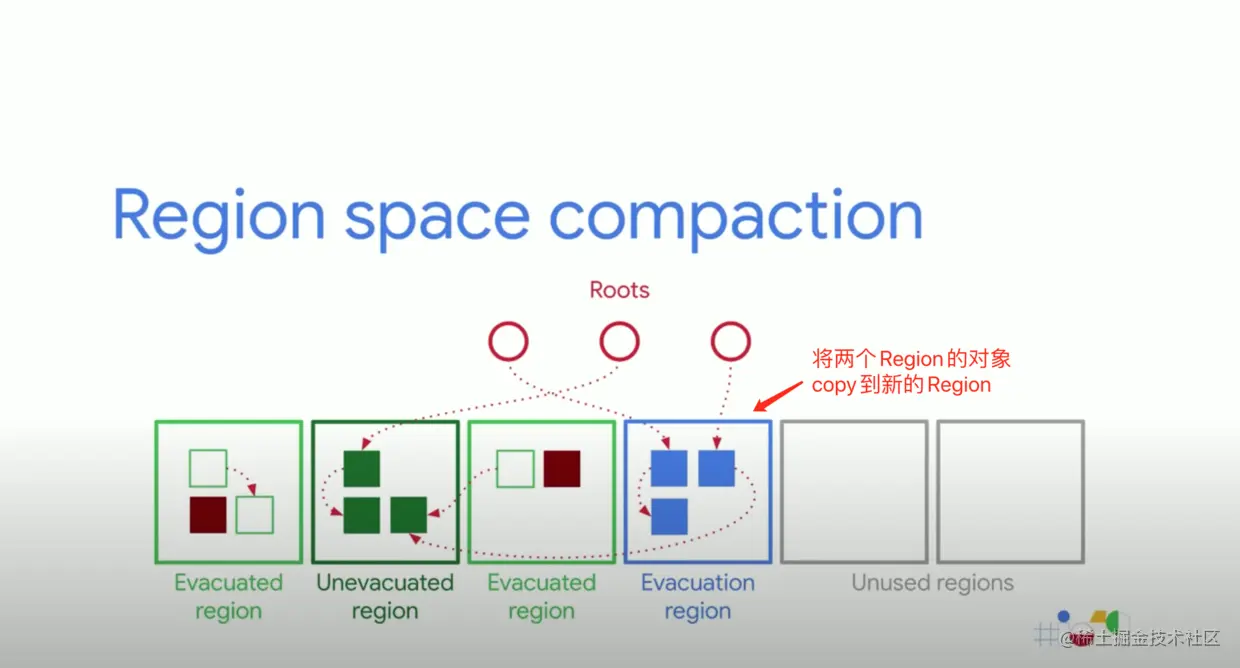

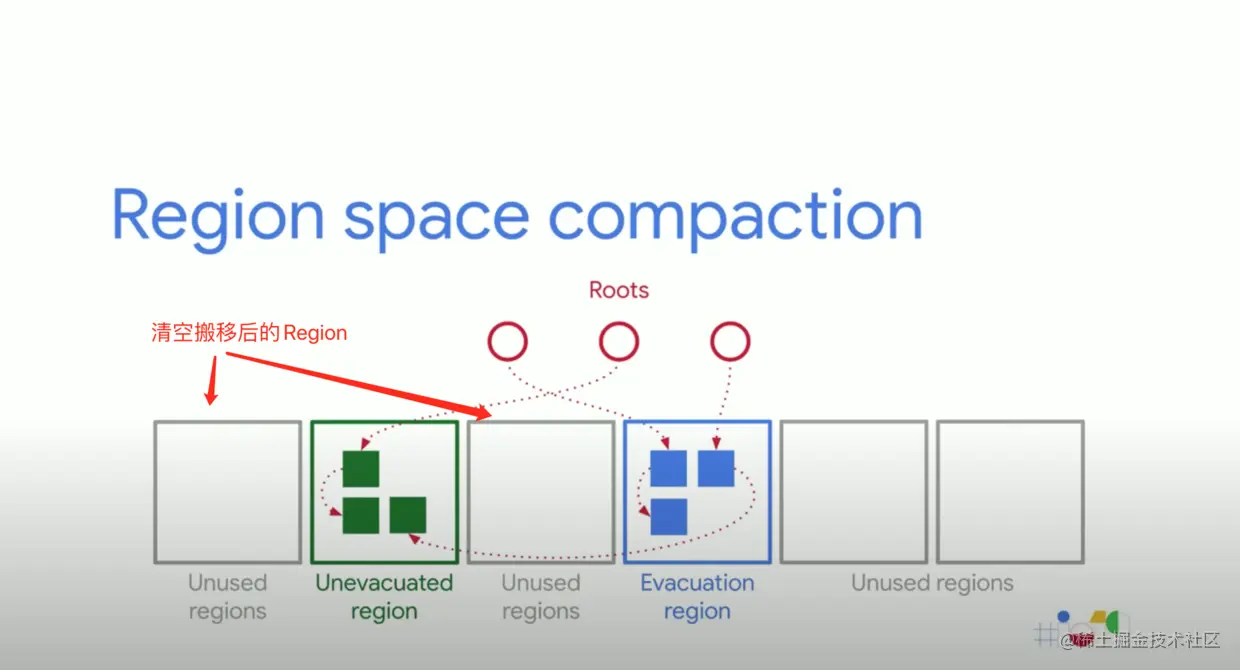

  • 对region进行分析,决定每一个region是否进行copy 对region进行分析,决定每一个region是否进行copy

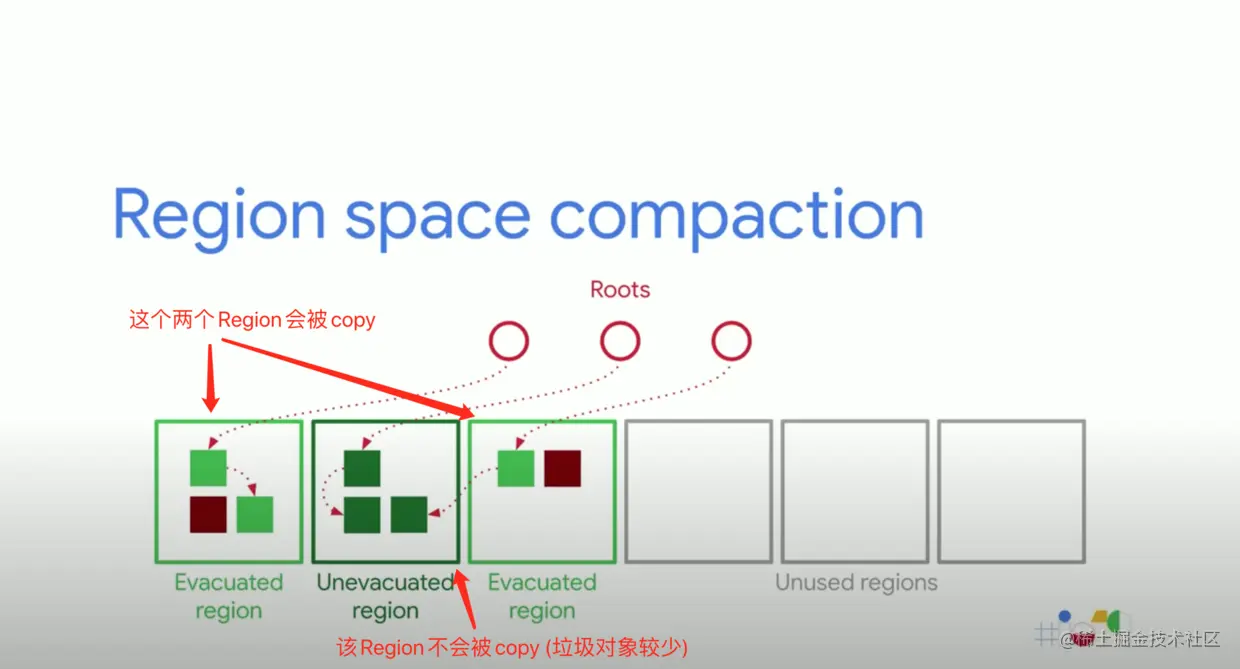

经过分析,垃圾对象较多的区域会被搬移, 而垃圾对象较少的区域不会被搬移,原因这个区域大部分对象后面还会用到,copy操作是有成本的,全量copy不划算

  • copy 对象到新的 region copy 对象到新的 region

  • 清空搬移后的region,完成回收 清空搬移后的region,完成回收

Android 10 及以后

从 Android 10 开始,Concurrent Copying (CC) GC 中加入了分代管理机制(也不知道当时为啥要移除),有了分代管理,对应的 Minor GC 与 Major GC 也就回来,这一块我们重点讲一下对应的工作流程:

在 Generational CC 中,堆内存并没有显式地划分为不同的代,而是在运行时 把不同的 region 标记为新生代或者老年代;

CC Minor GC

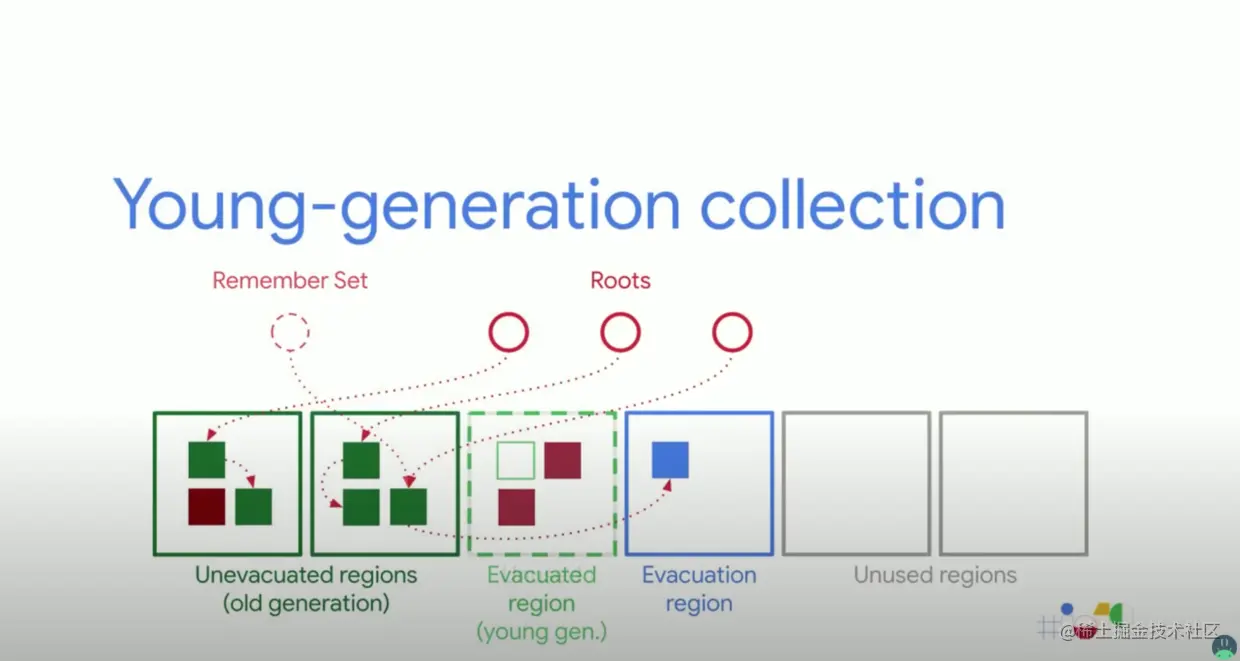

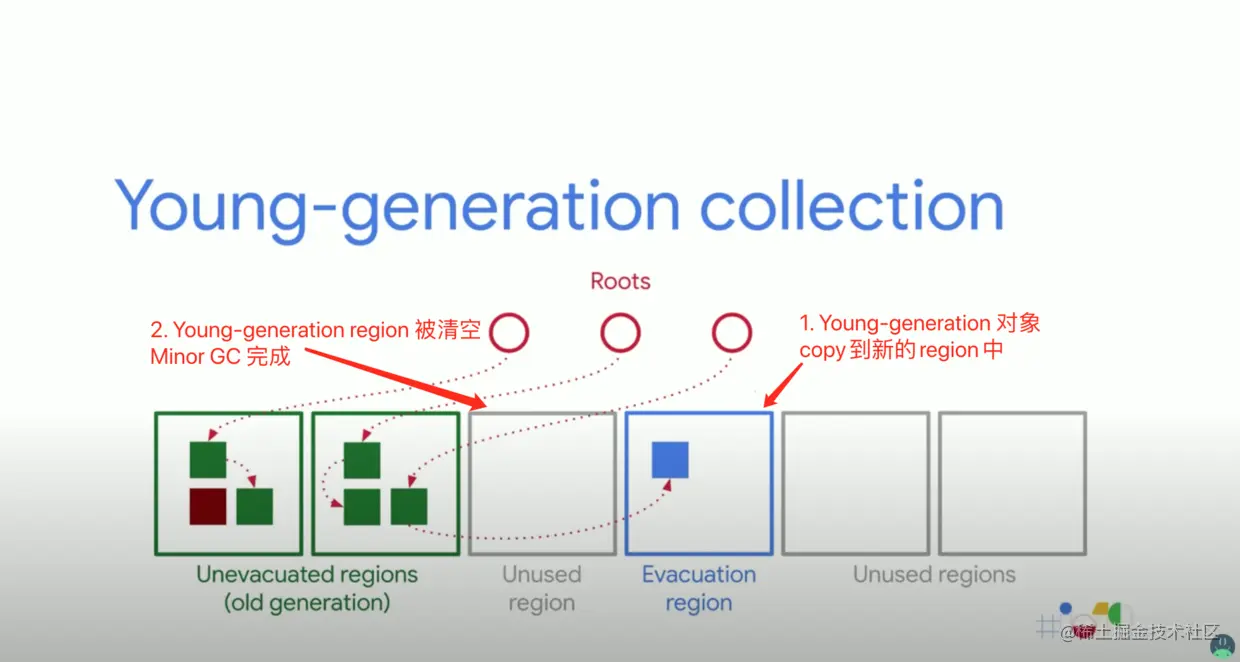

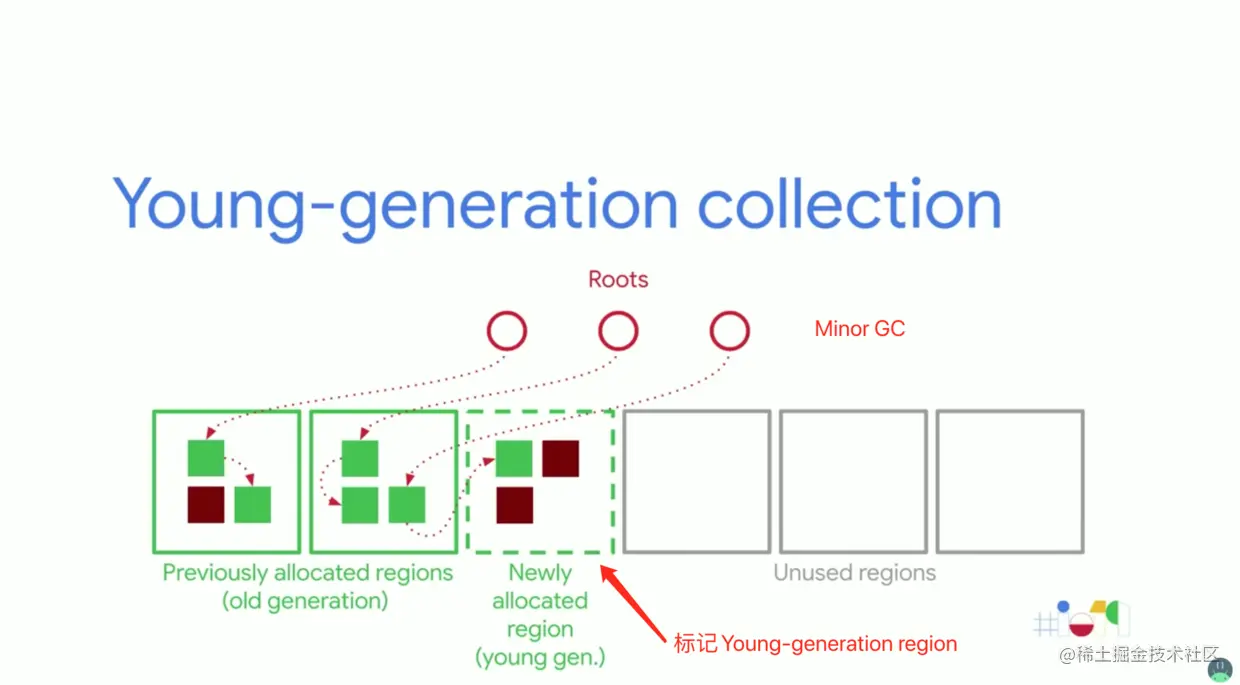

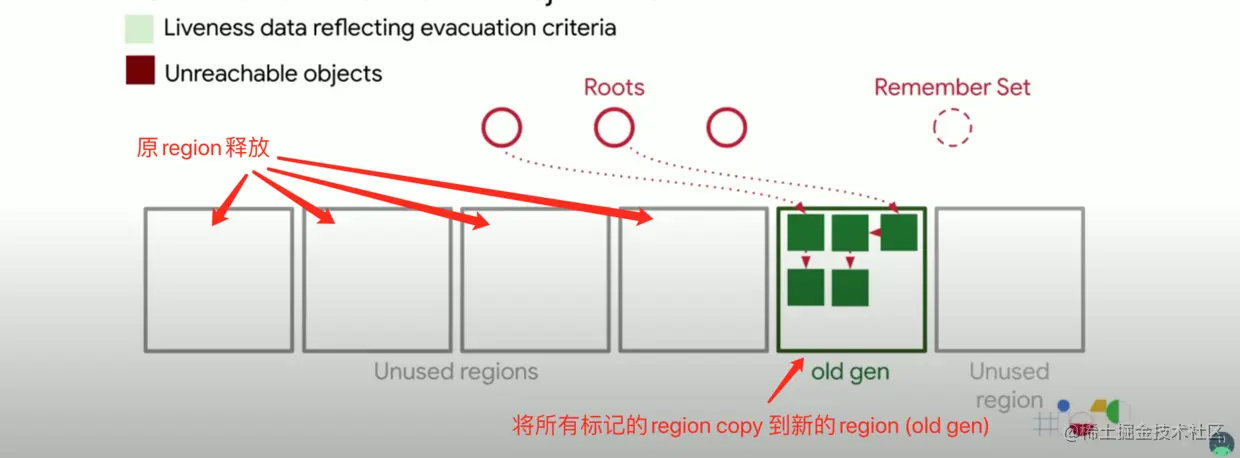

  • 根据 GC Root,标记新生代 region 的对象 标记新生代 region 的对象

  • Minor GC 不会导致追踪(trace)老年代region中的对象,但如果新生代region中的对象被老年代region引用,还是要在copy后更新对应的引用,这里用到了一个Remember Set的机制,将这一操作的开销讲到最小。 Minor GC 不会导致追踪(trace)老年代region中的对象

  • 新生代对象 copy 到新的 region 中,原region被回收,Minor GC 完成 新生代对象 copy 到新的 region 中,原region被回收,Minor GC 完成

CC Major GC:

  • 追踪所有的region,(根据规则)标记要回收的 region 追踪所有的region,(根据规则)标记要回收的 region

  • 将需要回收的 region 中的对象 copy 到新的 region 中,回收原来的 region

将需要回收的 region 中的对象 copy 到新的 region 中,回收原来的 region

根据上面的流程,我们可以看到在未加入分代回收之前,Concurrent Copying GC 中每一次GC,都是一次 Major GC,这样回收性能得到提升,尤其是对于生命周期较短的对象。

Summary 性能总结

各个版本性能对比图

-Android 4.4Android 5~6Android 7Android 8~9Android 10
回收算法CMSCMSCMSCCCC
内存分配机制Single-ThreadPer-ThreadPer-threadBump PointerBump Pointer
内存分配性能1x4-5x10x18x18x
临时变量开销低(分代)低(分代)低(分代)
内存整理(防止碎片化)后台后台/事件后台/事件前台并发前台并发

Tip:

CMS: Concurrent Mark Sweap CC: Concurrent Copying


另外几个问题

0. GC 的日志要怎么看啊?

Dalvik 与 ART 的 GC 日志不太一样,具体差异可以参考这里,有一点需要注意: ART 已经不会打印全部的GC日志了,那样就太频繁了。它只会打印以下三种:

  • 程序主动请求的GC
  • pause 时间超过5ms
  • 总时间超过100ms

1. Android 对于 Bitmap 内存处理的演进

这里还是要提一下 Bitmap,作为 Android 中最常见的“大对象”,它与 GC 的关系也很密切;Bitmap 最占内存的是它的像素数据,对于像素数据的储存,Android 发生过一些变化。

Android 3.0 之前

Bitmap像素数据存储在 native 堆中,数据的释放依赖 Java对象的 finalize() 方法回调,该方法的调用不太可靠,而且现在已经被 Java 标记为废弃。

Android 3.0 ~ 7.0

Bitmap 像素数据存储在 Java 堆中,确实解决了可靠释放的问题;也带来一个新问题:Android 应用程序对 Java 堆的限制是很严格的,一般不超过512MB (因厂家而已),创建Bitmap这种大的对象很容易引起 GC,另外,如果大家经历过相对早期的Android开发,一定很熟悉部分设备上创建 Bitmap 导致 OOM 的问题。

Android 8.0 及以后

Bitmap 像素数据存储在 native 堆中,同时引入了 NativeAllocationRegistry 机制保证了 native 内存释放的可靠性,同时可以用的空间大大增加。

程序员最烦这种来回改的需求( native ==> Java ==> native ),但这里并不是没事找事,而是为了解决当时面临的问题。时至今日,Bitmap 依然可能造成内存使用的错误,即使 native 的最大可用空间为几个 GB,但也不能毫无顾忌地使用,一方面,native 内存压力大时也会触发 Java 内存的 GC (想不到吧);另一个原因留给下一个问题。


2. 如果应用真的用了几个 GB 的内存,会发生什么?

正如上一个问题所述,native 内存的最大可用空间可以为几个 GB,如果真的用了这么多内存,也不释放。会发生什么呢?

我们上面讨论的所有 GC 问题都是关于当前应用的内存使用,它也会影响系统整体的内存使用情况。系统也有对应的机制来统筹系统资源的使用:kswapd 和 lmk

kswapd

kernel swap daemon,作为一个守护进程会一直监控系统内存的使用,剩余内存达到低点(阈值)时触发回收操作,剩余内存达到高点(阈值)时停止回收操作。回收策略:

  1. 删除缓存的内存(缓存本是用来以空间换时间的,现在空间不足了,就释放掉)
  2. 压缩内存中的数据(这些数据删除就丢失了,于是压缩后放在内存中的特定区域,节省了空间)

lmk

low memory killer, kswapd处理后内存依然不够用的话,就会触发 lmk 机制,简单讲就是按照优先级(一个分数)从低到高,有序地关闭进程来释放资源。

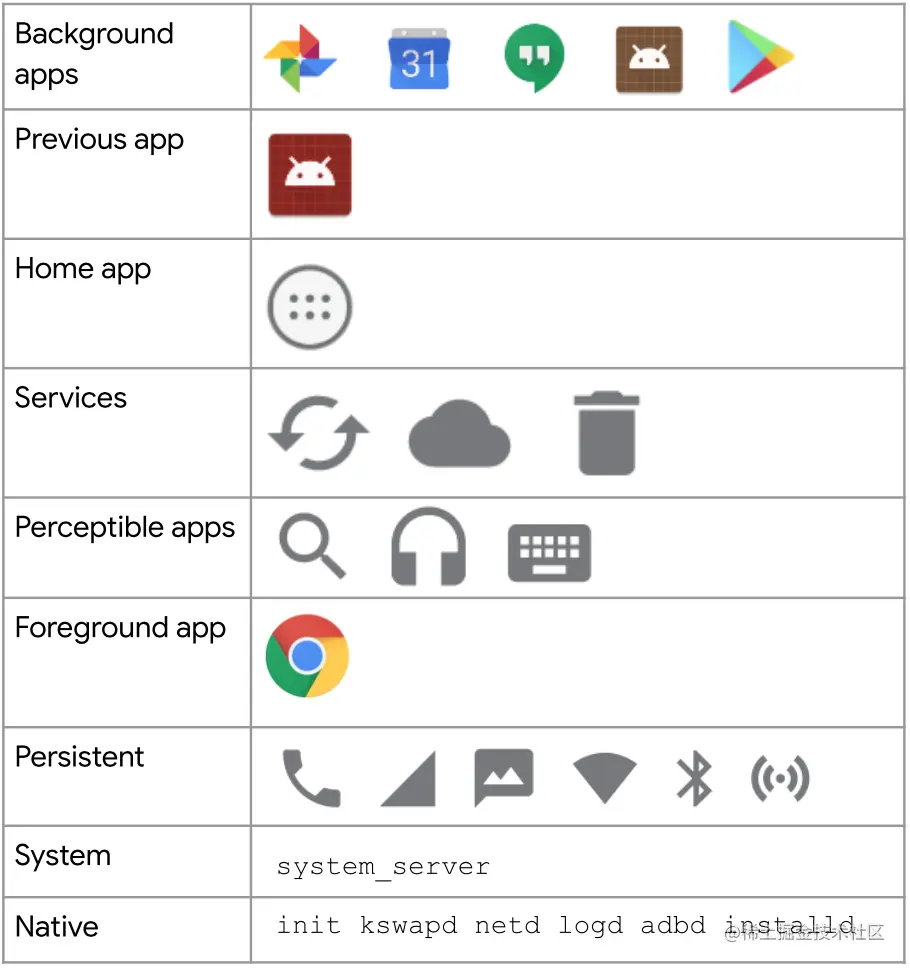

在回收的各个阶段,应用可以实现 onTrimMemory(level) 方法收到回调,可以根据对应 level 主动释放一些缓存数据,进程的优先级可以查看下面这张图:


这里只是简单讲述逻辑,关于 kwapd 和 lmk 的更多细节可以参考官方文档

回到当前问题,应用用了几个 GB 的内存后的表现,会设备相关,可能会继续流畅运行,也可能进程被关闭。


3. “内存抖动” 你怕不怕?

“内存抖动”可能是被面试官带火的一个词,实际的原理是比较简单的:

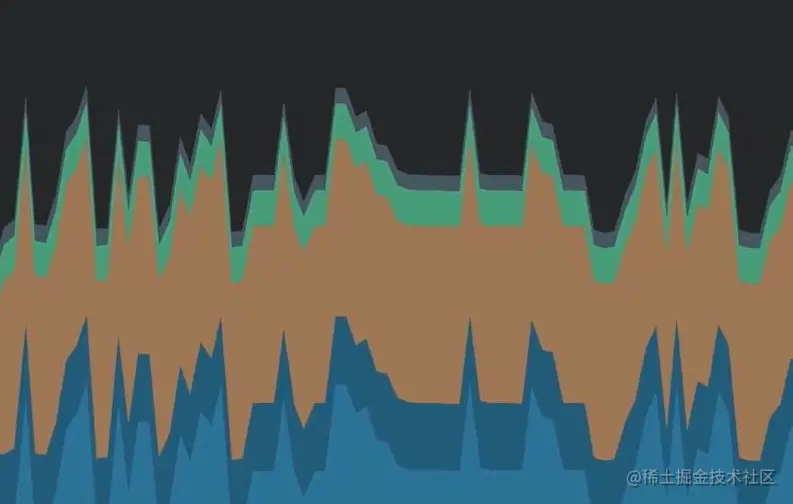

如果高频地申请较大尺寸的内存,则可能导致短时间内频繁触发 GC,造成内存的频繁申请和释放,使用Profiler查看内存使用时,看起来就是一个抖动的曲线。 看,内存“抖动”起来了~

在 ART 之后,单次 GC 导致应用暂停时间不会很长,但如果连续触发多次 GC 就可能导致一帧 UI 绘制的延迟,造成丢帧。大家都知道不要在 onDraw() 里创建对象;我从来没有在 onDraw() 里创建大的对象,事实上在编码的时候如果有关注性能,写出“内存抖动”的代码是不容易的;但为了验证这个问题,我测试了各个Android “内存抖动”场景的表现,具体参数就请查看针对「内存抖动」的一次测试

直接说结论吧: Dalvik上遭遇内存抖动的代价是致命的,ART 上各个版本的表现差异不大,都会在1秒内有几次绘制延时,我们看到 ART 的巨大进步,同时也必须要避免写出这样的代码。。。


写在最后:

作为应用层开发者,我真的需要关心GC吗?

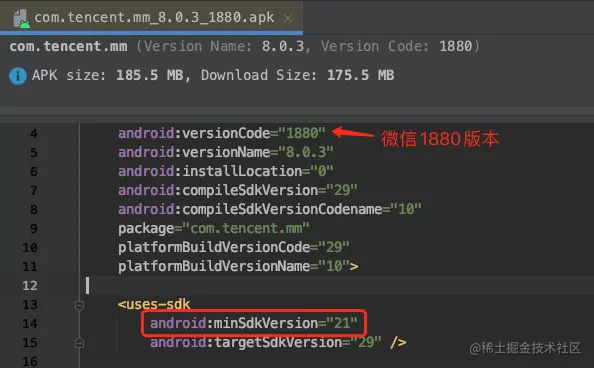

写这篇文章的时间是2021年,随着时间的推移,Dalvik 设备的占比已经很小了,小到10亿日活的微信也不再支持。 微信不再支持Lollipop以下的版本

伴随着 ART 的推出和迭代,它变得很好了,我们能对 GC 做的优化越来越少了,我们不需要格外关心GC,关心业务,关心应用的性能表现就足够了。

Android已经迭代了十几年,相比于之前的大刀阔斧,现在的重点在于细节上的深耕;随着版本的更替,有些问题被时间解决了;当然,我们针对 Dalvik 做过的所有优化,也随之尘封到不为人知的历史中,烟消云散;

Android 团队的所有努力,就是让应用层的程序员只关心应用层的业务。从 GC 的角度,他们基本做到了这一点。


能看到这里的朋友,建议阅读/观看下面的参考资料,价值连城~

Reference

Manage your app's memory

Memory allocation among processes

Trash talk (Android Dev Summit '18)

Android memory and games (Google I/O'19)

Deep dive into the ART runtime (Android Dev Summit '18)

Understanding Android Runtime (ART) for faster apps (Google I/O'19)

Episode 79: Picking Up Garbage (Android Developers Backstage)

Episode 160: ART History (Android Developers Backstage)

Episode 156: Android Runtime Classic (Dalvik) (Android Developers Backstage)

Episode 83: The Deal of the ART (Android Developers Backstage)

proandroiddev.com/collecting-…
