Android事件分发机制

地狱勇士
1,467 阅读3分钟

一. 学前基础(了解Activity,Window,DecorView,ViewRoot的关系):


1. Activity:

Activity只是控制生命周期和处理事件，并不负责视图控制。真正控制视图的是PhoneWindow。一个Activity包含一个PhoneWindow，PhoneWindow才是真正代表一个窗口。Activity就像一个控制器，统筹视图的添加与显示，以及通过其他回调方法，来与PhoneWindow、以及View进行交互。

2. PhoneWindow:

PhoneWindow是视图的承载器，内部持有一个 DecorView，而这个DecorView才是 view 的根布局。PhoneWindow是Window唯一实现的子类。PhoneWindow中有个内部类DecorView，通过创建DecorView来加载Activity中设置的布局R.layout.activity_main。PhoneWindow 通过WindowManager将DecorView加载其中，并将DecorView交给ViewRoot，进行视图绘制以及其他交互。

3. DecorView:

DecorView是FrameLayout的子类，它被认为是Android视图树的根视图。DecorView作为顶级View，一般情况下它内部包含一个竖直方向的LinearLayout，在这个LinearLayout里面有上下三个部分，上面是个ViewStub，延迟加载的视图（应该是设置ActionBar，根据Theme设置），中间的是标题栏(根据Theme设置，有的布局没有)，下面的是内容栏。 具体情况和Android版本及主体有关，以其中一个布局为例，如下所示：

<FrameLayout
    style="?android:attr/windowTitleBackgroundStyle"
    android:layout_width="match_parent"
    android:layout_height="?android:attr/windowTitleSize">

    <TextView
        android:id="@android:id/title"
        style="?android:attr/windowTitleStyle"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="@null"
        android:fadingEdge="horizontal"
        android:gravity="center_vertical" />
</FrameLayout>

<FrameLayout
    android:id="@android:id/content"
    android:layout_width="match_parent"
    android:layout_height="0dip"
    android:layout_weight="1"
    android:foreground="?android:attr/windowContentOverlay"
    android:foregroundGravity="fill_horizontal|top" />
在Activity中通过setContentView所设置的布局文件其实就是被加到内容栏之中的，成为其唯一子View，就是上面的id为content的FrameLayout中，在代码中可以通过content来得到对应加载的布局。
ViewGroup content = (ViewGroup)findViewById(android.R.id.content);
ViewGroup rootView = (ViewGroup) content.getChildAt(0);

4. ViewRoot

所有View的绘制以及事件分发等交互都是通过它来执行或传递的。

ViewRoot对应ViewRootImpl类，它是连接WindowManagerService和DecorView的纽带，View的三大流程（测量（measure），布局（layout），绘制（draw））均通过ViewRoot来完成。

ViewRoot并不属于View树的一份子。从源码实现上来看，它既非View的子类，也非View的父类，但是，它实现了ViewParent接口，这让它可以作为View的名义上的父视图。ViewRoot继承了Handler类，可以接收事件并分发，Android的所有触屏事件、按键事件、界面刷新等事件都是通过ViewRoot进行分发的。

5. 总结

综上所述，Activity就像个控制器，不负责视图部分。Window像个承载器，装着内部视图。DecorView就是个顶层视图，是所有View的最外层布局。ViewRoot像个连接器，负责沟通，通过硬件的感知来通知视图，进行用户之间的交互。

当用户点击屏幕产生一个触摸行为，这个触摸行为则是通过底层硬件来传递捕获，然后交给ViewRootImpl，接着将事件传递给DecorView，而DecorView再交给PhoneWindow，PhoneWindow再交给Activity，然后接下来就是我们常见的View事件分发了。

事件分发流程如下:

硬件 -> ViewRootImpl -> DecorView -> PhoneWindow -> Activity-->ViewGroup-->View

二.事件分发机制

1. 事件是什么?

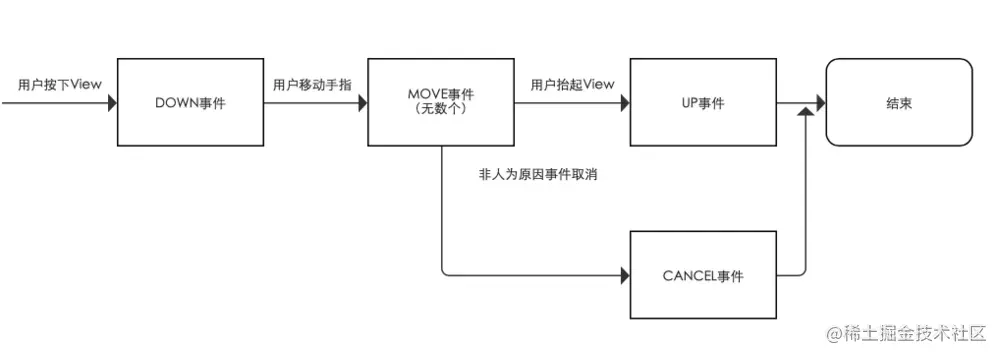

当用户触摸屏幕时(View或ViewGroup控件),产生的一系列的Touch事件,都是以DOWN事件开始、UP事件结束,中间有无数的MOVE事件组成。

如下图所示:

2. 事件分发的本质:

Touch事件的相关细节(如发生的位置, 时间等)会被封装成MotionEvent对象, 分发的本质即: 将MotionEvent传递到某个具体的View并且处理的整个过程;

3. 事件在哪些对象之间进行传递?

Activity-->ViewGroup-->View

4. 事件分发过程由哪些方法共同完成?

dispatchTouchEvent(): 分发传递事件, 当触摸事件传递给当前的View时, 该方法被调用;

onInterceptTouchEvent(): 判断是否拦截了某个事件,该方法只存在于ViewGroup中, 在ViewGroup的dispatchTouchEvent()内部调用;

onTouchEvent(): 处理触摸事件, 在dispatchTouchEvent()内部调用;

5. Activity事件分发机制流程如下图:

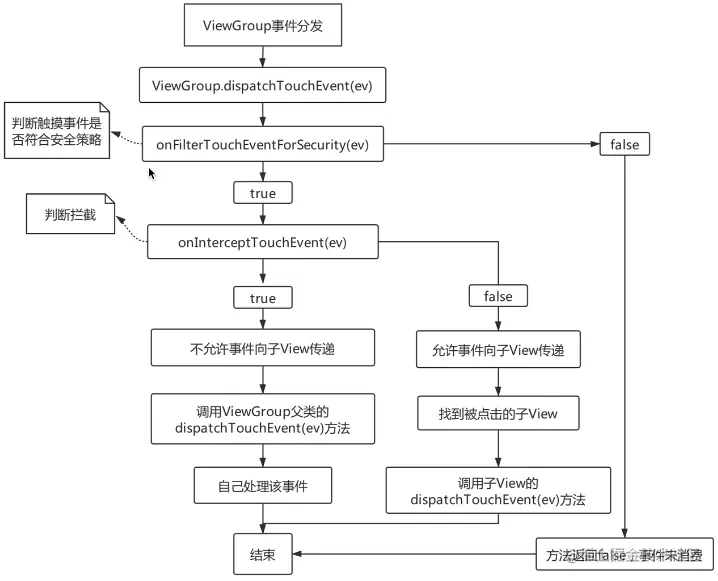

6. ViewGroup事件分发机制流程如下图:

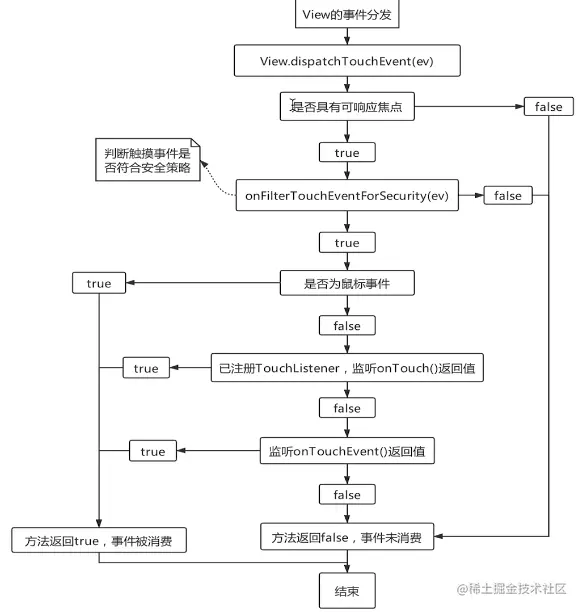

7. View事件分发机制流程如下图:


三.总结

纸上得来终觉浅, 绝知此事要躬行;

参考流程图多看几次源码, 加深理解及多实践就ok了 !
