作者：字节移动技术——许瑶坤

首先明确一下，XGBoost是一种训练决策树模型的学习方式，准确的说是训练Tree Ensemble Model的方式，这里把Tree Ensemble Model翻译成树集成模型。

举个例子

这里是一个简单的数据集，横坐标表示药物的剂量，绿色表示药物有效，红色表示药物无效。

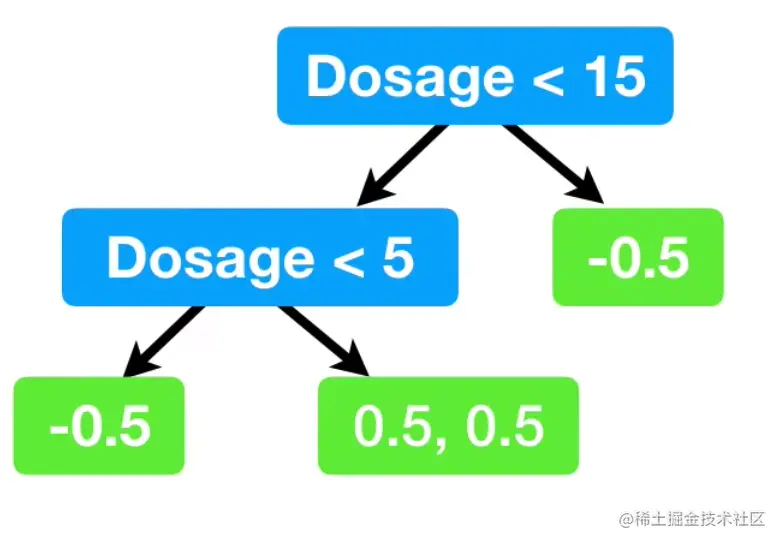

首先给出来训练后得到的决策树模型，

这里每个非叶子节点是一个判断条件，因为数据集比较简单，这里只有一个特征的判断，实际使用过程中会有多个特征。每个叶子节点对应有一个权重，注意这里设定了初始的预测概率是0.5，也就是刚开始我们什么都不知道的时候，认定一种剂量下药物有效的概率是0.5，然后这棵树给出来的是相对于最开始猜想的一个偏移量，比如当Dosage<5时，给出的叶子节点权重是-0.5，那么这个时候我们预测的概率就是0.5+(-0.5)=0，也就是模型输出这个剂量下药物没有用。

多棵树就是有多个这样的决策树，然后预测结果等于所有决策树输出的和。

大概有了这个简单的例子，这里来做一下简单的数学推导。

理论部分

树集成模型

简单来说，树集成模型是由多棵决策树组成的，对于给定输入，树集成模型的预测结果等于每一个决策树预测结果的和。

这里给一下原论文的形式化定义。

给定一个数据集 $\mathcal{D}$ ，数据集中有 $n$ 个训练数据，每条数据有 $m$ 个特征，

\mathcal{D} = \{(x_{i}, y_{i})\}(|\mathcal{D}|=n, x_{i}\in\mathbb{R}^{m}, y_{i}\in\mathbb{R})

一个集成了 $K$ 颗决策树的树集成模型可以被表示为，

\hat{y_{i}} = \phi(x_{i})=\sum_{k=1}^{K}f_{k}(x_{i}), f_{k}\in\mathcal{F}

这里 $f_k(\cdot)$ 表示一个决策树对于一个输入的预测结果， $\mathcal{F}$ 表示所有可能的决策树。这里需要注意，一棵决策树由两个方面构成，一是树的形态，就是树长成什么样，有多少分支，深度有多少；二是树对应叶子节点的权重。在推理的时候，决策树把测试样本划分到对应的叶子节点里，这个叶子节点的权值就是测试样本在该决策树下的得分，也就是这里的 $f_{k}(x_{i})$ .

如何训练树集成模型

训练模型就是确定模型的参数，在XGBoost的语境中，就是确定决策树的形态，以及决策树叶子节点的权值。

损失函数表示了模型预测值和真实值的差距，如果损失函数到了一个比较小的位置，这里就认为已经训练好模型了。训练模型就是调整模型的参数，使得损失函数越来越小的过程。

一般来说，树集成模型的损失函数定义如下，

\mathcal{L}(\phi)=\sum_{i}l(\hat{y_{i}},y_{i})+\sum_{k}\Omega(f_{k})

\Omega(f)=\gamma T+\frac{1}{2}\lambda||\omega||^{2}

其中 $\mathcal{L}(\cdot)$ 被称为损失函数，可以看到，损失函数是 $\phi$ 的一个函数，注意这里 $\phi$ 是树集成模型。第一项 $\sum_{i}l(\hat{y_{i}},y_{i})$ 表示的是模型的预测值和真实值的差距，第二项 $\sum_{k}\Omega(f_{k})$ 表示的是所有树的复杂程度的累加，在 $\Omega(f)$ 的展开式中， $T$ 表示某棵树中叶子节点的个数， $\omega$ 表示某棵树中所有叶子节点权值的和。

简单来说，对于给定的输入 $x_{i}$ ，模型会有对应的输出 $\phi(x_{i})$ 。给定一个损失函数，得到 $\mathcal{L}(\phi(x_{i}))$ ，使用数学中求极小值的方法可以得到对应 $\phi$ 的参数。

可以想象，上述的解法试图同时求解所有决策树的形态以及权重参数，这样做比较困难。

Gradient Tree Boosting

这里把Gradient Tree Boosting翻译成梯度提升树方法，这是个训练决策树的算法。算法的想法比较简介，既然同时求解所有的参数比较困难，那就一次只求解一棵树对应的参数。进一步，如果每一次求解了一棵树的参数，用后面的树来修正前面树的误差。

给出梯度提升树算法的损失函数，

\mathcal{L}^{(t)} = \sum_{i=1}^{n}l(y_{i}, \hat{y_{i}}^{(t-1)}+f_{t}(x_{i}))+\Omega(f_{t})

这里的损失函数是一个递推公式，和上一节描述的损失函数差别在于，之前的预测值是 $\hat{y_{i}}$ ，目标优化的参数是所有决策树的参数，而这里的预测值是 $\hat{y_{i}}^{(t-1)}+f_{t}(x_{i})$ ，即前t-1棵树的预测结果加上第t棵树的预测结果，目标优化的参数是第t棵树的参数。

梯度提升树方法的大概训练流程可以总结为，依次求解每棵树的参数（主要是确定这棵树的结构，以及树的叶子的权重）。在训练的时候会预先设定一个阈值，例如树的最大深度，或者树再往下分裂之后得到的损失减少到小于某个阈值，则停止训练这棵树，进行下一棵树的训练。

XGBoost

明确正常的梯度提升树之后，XGBoost利用泰勒展开对递推的损失函数进行了近似，然后求解树集成模型的参数。

$\mathcal{L}^{(t)}$ 是相对于 $f_{t}(x_{i})$ 的一个函数，在这里对 $\mathcal{L}^{(t)}$ 进行泰勒展开得到，

\mathcal{L}^{(t)} \simeq{\sum_{i=1}^{n}[l(y_{i},\hat{y}^{(t-1)})+g_{i}f_{t}(x_{i})+\frac{1}{2}h_{i}f_{t}^{2}(x_{i})]+\Omega(f_{t})}

这里 $g_{i}=\frac{\partial l(y_{i},\hat{y}^{(t-1)})}{\partial \hat{y}^{(t-1)}}$ ， $h_{i}=\frac{\partial ^{2}l(y_{i},\hat{y}^{(t-1)})}{\partial \hat{y}^{(t-1)^{2}}}$ ，即 $l(y_{i},\hat{y}^{(t-1)}）$ 对 $\hat{y}^{(t-1)}$ 的一阶导数和二阶导数。利用泰勒展开式，这里将损失函数转化成了一个二次函数，而且这里二次项的系数为正，可以很方便的求得函数的最小值。

再次说明一下 $f_{t}(x_{i})$ 的含义是第 $i$ 个输入在第 $t$ 棵树上的输出，这里的求和符号的上限 $n$ 表示的是训练数据集总的样本个数。

到这个地方，我们目标求解的是 $f_t(\cdot)$ ，在上式中以变量的形式出现，在二次函数中，在对称轴取到极值。为了简单起见，把常数项也就是与 $f_t(\cdot)$ 无关的项删掉。

\mathcal{L}^{(t)} \simeq{\sum_{i=1}^{n}[g_{i}f_{t}(x_{i})+\frac{1}{2}h_{i}f_{t}^{2}(x_{i})]+\Omega(f_{t})}

上文提到过，决定 $f_t(\cdot)$ 的主要是两个纬度，一是这颗树的形态，二是树的叶子节点的权重。这里用数学表达式来表示就是，

\sum_{i=1}^{n}f_t(x_i) = \sum_{j=1}^{T}\sum_{i\in{I_j}}\omega_{j}

等式左边的意义很明显，就是所有样本在第 $t$ 棵树上输出的和，等式右边用另一种方式表达了这个值，第一个求和符号表示所有的叶子节点，第二个求和符号表示被分到每个叶子节点的样本集合， $\{i|i\in{I_j}\}$ 表示被分到第 $j$ 个叶子节点的样本集合。 $\omega_{j}$ 代表第 $j$ 个叶子节点的权重。可以这么理解，样本分到哪一个叶子节点上表示了树的结构。

把这个细化的表达式带入到泰勒展开近似的损失函数中得到，

\mathcal{L}^{t} \simeq{\sum_{j=1}^{T}[(\sum_{i\in{I_{j}}}g_i)w_j+\frac{1}{2}(\sum_{i\in{I_{j}}}h_i+\lambda)w_j^{2}]}+\gamma T

这里给定树的结构，我们就可以推断出每个叶子节点权重的在近似条件下的最优解，这里给定树的结构隐含在了 $\{i|i\in{I_j}\}$ 集合中，因为在上式计算的时候需要固定这个集合能进行下一步计算。

最优解记为，

w^{\ast}_{j}=-\frac{\sum_{i\in{I_{j}}}g_{i}}{\sum_{i\in{I_{j}}}h_{i}+\lambda}

至此，已经推导得到了树参数权重的解。有了这个解，回代到损失函数里就得到了最小的损失值。

那么怎么确定树的结构呢？

One of the key problems in tree learning is to find the best split. In order to do so, a split finding algorithm enumerates over all the possible splits on all the features.

答案是枚举，在一个节点那里想要做分裂节点的操作，哪些样本要分到左边，哪些节点要分到右边，XGBoost就把所有的样本按某个特征排序，然后切分，以此确定树的结构，枚举下来算出最小损失值，就作为最优结构。

训练的例子

把文章开始的图用表格表示，

Drug Dosage	Effectiveness	$g_{i}$	$h_{i}$
4	0	-0.5	0.75
9	1	0.5	0.25
11	1	0.5	0.25
17	0	-0.5	0.75

首先明确，对于所有的样本初始预测值是0.5，对应上文公式中的 $\hat{y}^{(t-1)}$ ，负样本的标签是0，正样本的标签是1，对应上文公式中的 $y_{i}$ ，在训练的最开始，所有的样本都在叶子节点上。

图示给出刚开始训练时叶子节点的状态，所有训练样本都在叶子结点上，叶子结点以其特征（Drug Dosage）表示：

把数据代入到计算 $w^{\ast}_{j}$ 的公式中计算出叶子节点的权重，再带入对应的 $\mathcal{L}^{t}$ 公式中求得这时的损失，为了方便计算把正则向去掉，即 $\gamma =0$ ，得到 $\mathcal{L}^{t}=0$ .

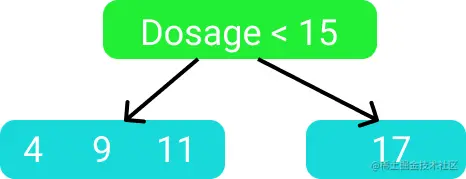

我们首先尝试把特征从剂量小于15开始分割，于是得到下面这棵树，

此时这棵树的损失等于左子树的损失加上右子树的损失，代入数据得到 $\mathcal{L}^{t}=-1.33$ ，损失减少了，我们认定这种节点的分裂方式优于所有的节点都在根结点上。

然后依次枚举，求Dosage < 10以及Dosage < 5的情况下损失的减少幅度，取损失减少最多的情况作为节点分裂的方式。然后递归分裂每一个子树，直到每个叶子节点都只有一个样本，或者树的深度到达了事先设定的限制，然后训练停止，决策树训练完毕。

剩下的树训练的方式相同，但是最初的猜测不再是0.5，而是0.5加上所有之前的树的预测的和。

Note

文中公式大部分来自原论文，但是下述公式是笔者加的，希望对公式的推导和理解有所帮助

\sum_{i=1}^{n}f_t(x_i) = \sum_{j=1}^{T}\sum_{i\in{I_j}}\omega_{j}

文中省略了分类问题损失函数一阶导和二阶导的求解，有兴趣可以看这里。
除了利用泰勒展开式的二阶展开求极值之外，XGBoost在实现方面有很多算法和硬件层面的优化，列举如下：

对每个特征的分割决策使用并行策略：首先把每个特征都排序，因为对特征在不同的位置进行分割是独立的（例如上文例子中的Dosage<15和Dosage<10这两个分割点），所以可以使用并行的线程进行计算，从而加速训练的速度。
梯度数据缓存策略：在原始的数据中，样本不是按照特征值顺序存储的，或者对于不同的特征值，样本的存储不是连续的。那么在计算损失函数的时候，取对应的一阶导数和二阶导数时，对内存的访问就不是连续的。XGBoost在实现时会把需要的梯度数据放到一个额外的内存里，使用预取和缓存的方式来提高缓存的命中率，从而提升数据IO的速度。
去中心化内存策略：为了实现去中心化的计算，例如有时候数据量太大无法在一台机器上运行，这里将数据分割成不同的块，然后将所有块存储在磁盘上。在计算过程中，利用一个单独的线程来预取磁盘中的数据，保证运算和取数据可以同时发生。
