0. 前言
关于Nginx负载均衡的简单配置，我以前博客配置过基于HTTP的负载均衡。这次的负载均衡有点不一样，就是基于TCP的负载均衡。基于HTTP负载均衡是默认的Nginx版本支持的，配置也很简单，但是基于TCP的负载均衡，配置起来就有一点点麻烦了。
1. 下载安装
由于我们要用到四层TCP层负载均衡，所以要自己编译Nginx，在这里下载最新版 nginx.org/download/ng… 中间我们可能要进行调试一些参数，可以下载这个扩展 git clone github.com/openresty/e…
然后编译
1 ./configure --prefix=/root/workspace/emq/nginx --with-stream --add-module=/root/workspace/emq/nginx-1.12.2/echo-nginx-module --with-http_geoip_module
可能会要求安装这个libgeoip-dev包 apt-get install libgeoip-dev 由于我只是需要用到里面的geo扩展，不需要对应的信息，如果有需要的可以在这里下载数据包dev.maxmind.com/geoip/legac… www.cnblogs.com/kevingrace/…

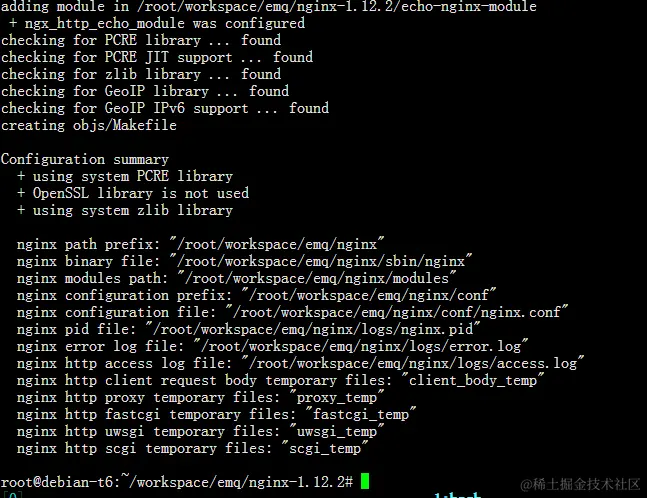

当出现上图信息，表示编译成功
1 make && make install
2. 增加虚拟网卡
一种是临时增加，一种是配置到开机启动
1 ifconfig eth1:1 172.16.23.111 netmask 255.255.255.0 up
2 ifconfig eth1:1 down
vim /etc/network/interfaces 增加后重启网卡
1 auto lo
2 iface lo inet loopback
3
4 auto eth1
5 iface eth1 inet static
6 address 172.16.23.204
7 netmask 255.255.255.0
8 gateway 172.16.23.1
9
10 #auto eth1:1
11 #iface eth1:1 inet static
12 # address 172.16.23.104
13 # netmask 255.255.255.0
14 # gateway 172.16.23.1
3. nginx.conf 配置文件
1 user root;
2
3 worker_processes auto;
4
5 events {
6 worker_connections 1024;
7 }
8
9 stream {
10
11 upstream backend {
12 server 172.16.20.217:60000;
13 server 172.16.20.217:60001;
14 }
15
16 upstream backbind {
17 server 172.16.23.203:54321;
18 }
19
20 map $msec $proxy_bind_ip {
21 ~[0-5]$ 172.16.23.111;
22 ~[5-9]$ 172.16.23.204;
23 }
24
25 server {
26 listen 12345;
27 proxy_pass backend;
28 proxy_bind $proxy_bind_ip;
29 }
30 }
31
32 http {
33 geo $LB {
34 default 1;
35 #include conf/geo.conf
36 172.16.20.217 0;
37 172.16.20.218 1;
38 }
39 map $LB $proxy_bind_ip {
40 0 172.16.23.111;
41 1 172.16.23.204;
42 }
43 map $msec $proxy_bind_ip_2 {
44 ~[0-5]$ 172.16.23.111;
45 ~[5-9]$ 172.16.23.204;
46 }
47 server {
48 listen 8888;
49 location /test {
50 echo $proxy_bind_ip;
51 echo $proxy_bind_ip_2;
52 echo $connection;
53 echo "hostname" $hostname;
54 echo "msec" $msec;
55 echo "pid" $pid;
56 echo "proxy_protocol" $proxy_protocol_addr ":" $proxy_protocol_port;
57 echo "remote:" $remote_addr ":" $remote_port;
58 echo "server:" $server_addr ":" $server_port;
59 echo "status:" $status;
60 echo "time:" $time_iso8601;
61 echo "time:" $time_local;
62 }
63 }
64 }
增加nginx的echo模块、geo模块、stream模块
一开始调试时，使用http{}进行调试，因为访问 http://127.0.0.1:8888/test 就可以进行变量调试了，以为不清楚map的语法，所以只能一点一点调试。
upstream {} 后端负载均衡器
map {} 变量映射
geo {} IP过滤等功能
server {} 服务器配置
更多功能这里不做描述，网上资料更多更全。
4. 测试

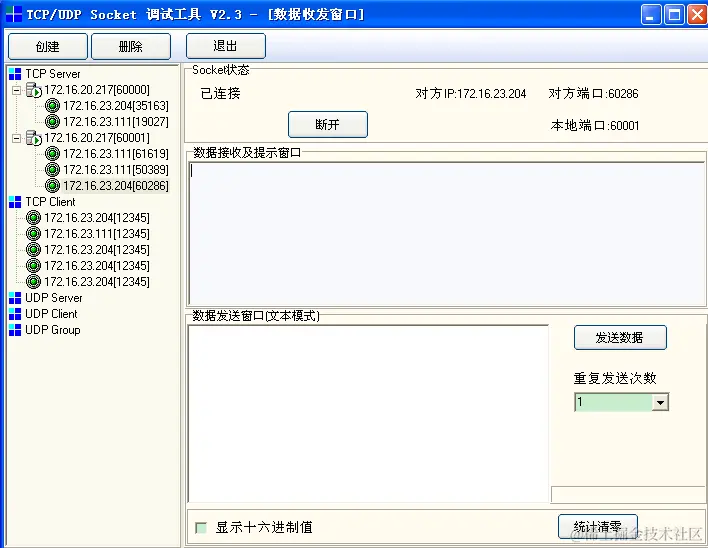

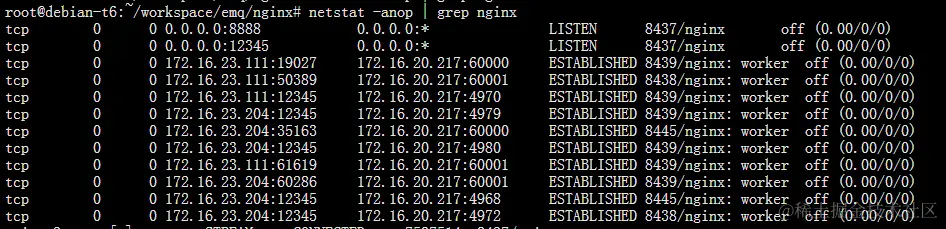

从上面两个图可以看到，创建两个服务监听应用
172.16.23.217:60000 172.16.23.217:60001 这两个模拟的是实际应用中的后端业务应用(MQTT集群)
TCP Client 创建5个连接，模拟不同客户端(MQTT设备)
172.16.23.204:12345 172.16.23.111:12345 这两个是负载均衡器Nginx监听的端口。
5个客户端连接连到Nginx负载均衡器，Nginx会随机负载到60000和60001两台后端应用服务，并且也会随机使用Nginx的虚拟网卡204或111
