1. PNG格式。

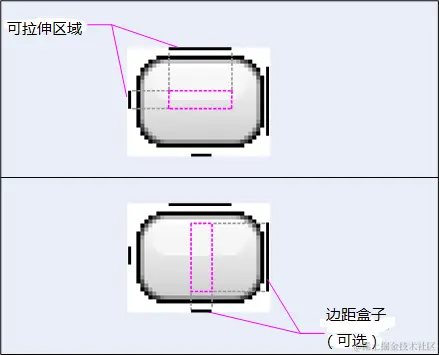

在这里不过多的讨论PNG格式的定义问题。但是.9.PNG确实是标准的PNG格式，只是在最外面一圈额外增加1px的边框，这个1px的边框就是用来定义图片中可扩展的和静态不变的区域。特别说明，left和top边框中交叉部分是可拉伸部分，未选中部分是静态区域部分。right和bottom边框中交叉部分则是内容部分（变相的相当于定义看一个内边距，神似padding功能，后面我会单独介绍一下），这个参数是可选的, 如下图。
在Android中以9.PNG格式的图片未背景，则能够自定义拉伸而不失真，比如系统的Button就是一个典型的例子。
其实呢，无论是left和top，还是right和bottom都是把图片分成9块 (边角四块是不能缩放的，其他的四块则是允许缩放的)，所以叫做9.PNG。
2. 使用Draw9Patch.jar制作9.PNG图片之定义拉伸区域。
前面已经了解到9.PNG格式的工作方式，下面我们使用谷歌提供的Draw9Patch(运行android-sdk-windows\tools目录下的Draw9Patch.bat)来制作.9.PNG图片。
第一步：准备要拉伸的图片。
非常小的一张图片，我希望以此为背景，中间部分填充文章内容。
第二步：制作.9.PNG图片。
打开Draw9Patch,把图片拖进去，如下：

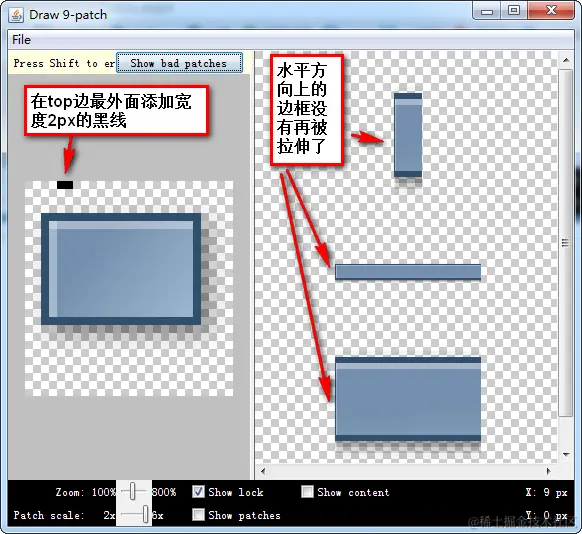

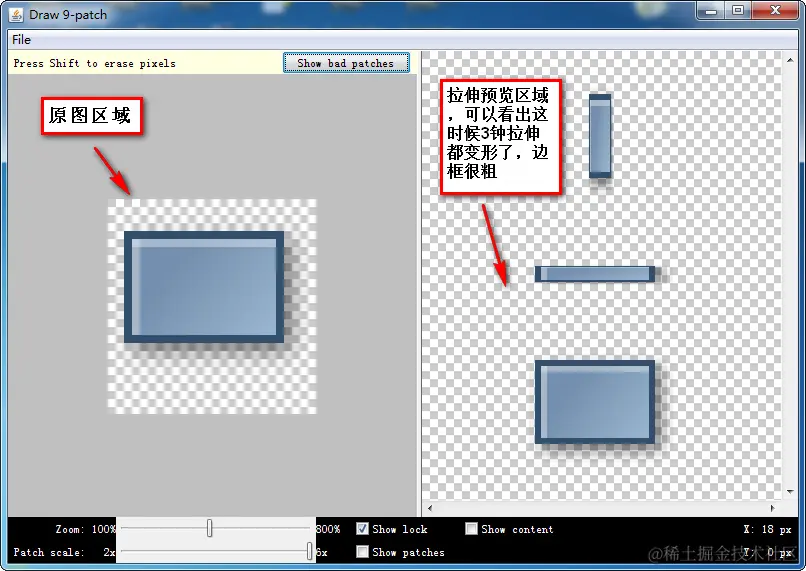

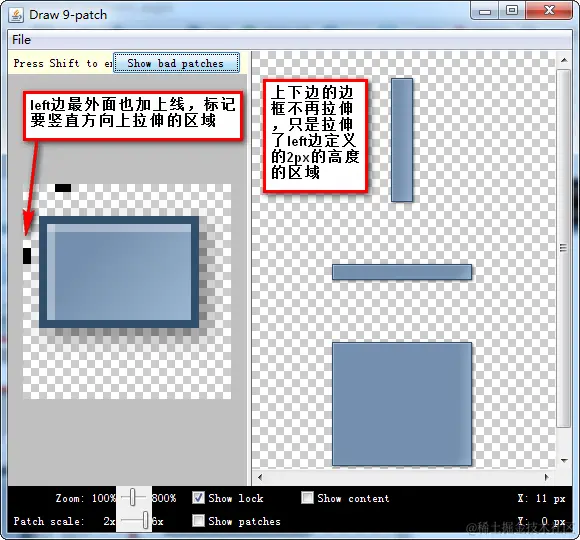

默认的拉伸是整体拉伸，其实边框部分我们并不想拉伸，好，我们自己来定义拉伸区域，如下图：
然后点击File,导出为content.9.png。
第三步：在layout文件中使用制作的 .9.PNG图片.
新建工程Draw9Patch，默认主Activity为Draw9PatchActivity.java:
| 123456 | @Override``public void onCreate(Bundle savedInstanceState)``{````super .onCreate(savedInstanceState);````setContentView(R.layout.main);``} |
|---|
我们把content.9.png文件拷贝到/res/drawable文件夹下，打开/res/layout目录下的main.xml，申明如下：
| 12345678910111213141516 | <? xml version = "1.0" encoding = "utf-8" ?>``< LinearLayout xmlns:android = "http://schemas.android.com/apk/res/android"````android:orientation = "vertical"````android:layout_width = "fill_parent"````android:layout_height = "fill_parent"````android:background = "#777"````android:padding = "8dip"````>````< TextView````android:layout_width = "fill_parent"````android:layout_height = "wrap_content"````android:text = "正文:A NinePatchDrawable graphic is a stretchable bitmap image."````android:background = "@drawable/content"````android:textColor = "#000"````/>``</ LinearLayout > |
|---|

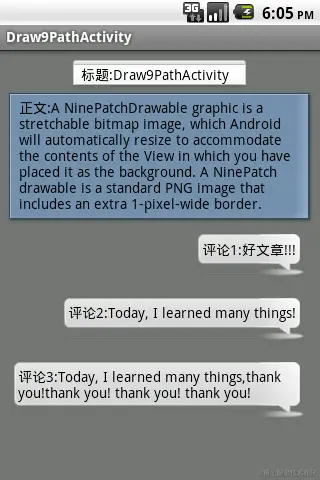

如图，
我们修改text，
| 12345678910111213141516 | <? xml version = "1.0" encoding = "utf-8" ?>``< LinearLayout xmlns:android = "http://schemas.android.com/apk/res/android"````android:orientation = "vertical"````android:layout_width = "fill_parent"````android:layout_height = "fill_parent"````android:background = "#777"````android:padding = "8dip"````>``< TextView````android:layout_width = "fill_parent"````android:layout_height = "wrap_content"````android:text = "正文:A NinePatchDrawable graphic is a stretchable bitmap image, which Android will automatically resize to accommodate the contents of the View in which you have placed it as the background. A NinePatch drawable is a standard PNG image that includes an extra 1-pixel-wide border."````android:background = "@drawable/content"````android:textColor = "#000"````/>``</ LinearLayout > |
|---|
如图，

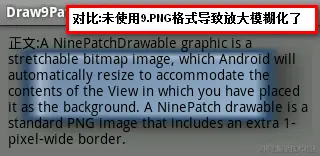

可以看出，边框非常的清晰。下图是未使用.9.PNG的对比图，而且也不是我们要的效果：
到这里为止，我们已经基本会制作.9.PNG图片了。为了知识体系的全面性和深入性，我们继续。
3.使用Draw9Patch.jar制作9.PNG图片之定义内容区域。
是不是觉得文字和边距挨的太近，好，我们使用right和bottom边的线来定义内容区域，来达到增大内边距的目的。

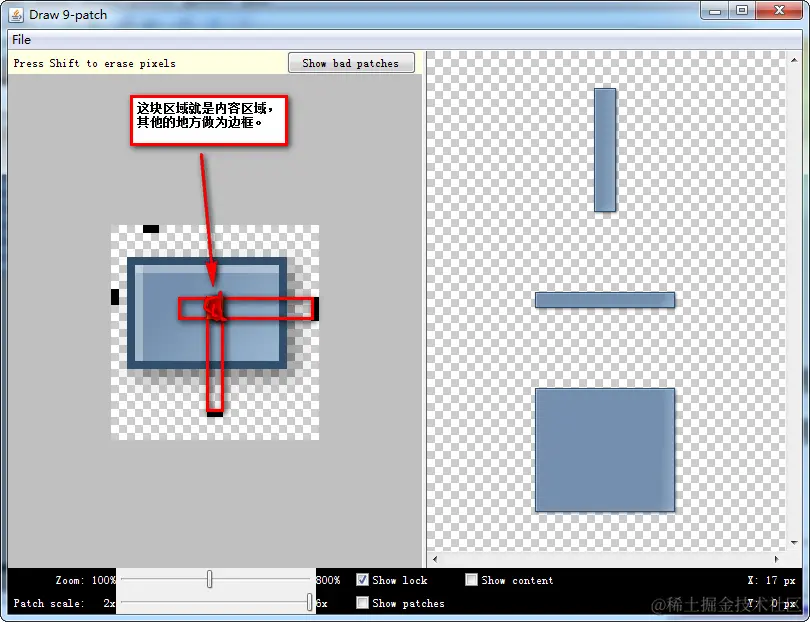

我们定义了一个很小的内容区域，其他的地方则自动充当边框，从而使内边距显的很大，如下图，
在这里，我要特别说明，一开始为了增大内边距，很容易惯性思维，在<TextView>中申明android:padding="10dip" 之类的，我在这里劝告朋友们不要这么做，一是你将无法预知你的显示，二是这比较混淆，因为设置内容区域就是确定padding，所以我在前面部分说他们是神似。我个人认为通过内容区域设定padding比在布局xml中定义padding更优雅，更简洁！
关于Draw9Patch工具的其他使用说明，我在次不再累述，因为要说的话太多，为了节省篇幅，请参考官方文档。
4.制作.9.PNG的高级技巧。
对于初学Draw9Patch的人来说，这可以算是高级技巧，那就是：拉伸区域，可以不是连续的，可以不止一块，而且是和自定义的边框线的长度成正比。

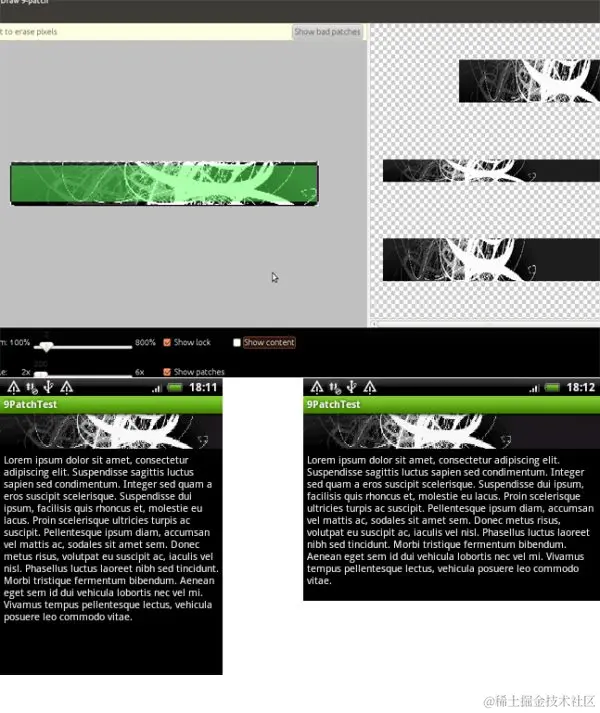

直接上图说明：
5.SDK中如何处理9.PNG图片。
SDK专门针对9.PNG做了定义和处理，这里我们只是做个简单的流程分析，Bitmap在读取图像流数据的时候，会把判断图片的NinePatchChunk(9Patch数据块)，如果NinePatchChunk不为空，则是NinePatchDrawable，NinePatchDrawable则又会交给NinePatch处理：
| 123 | setNinePatchState( new NinePatchState(````new NinePatch(bitmap, bitmap.getNinePatchChunk(), "XML 9-patch" ),````padding, dither), r); |
|---|
NinePatch检验成功则调用本地方法，绘制出最终的图片：
| 123 | nativeDraw(canvas.mNativeCanvas, location,````mBitmap.ni(), mChunk, paint != null ? paint.mNativePaint : 0 ,````canvas.mDensity, mBitmap.mDensity); |
|---|
6.android系统中大量应用了9.PNG图片。
通过解压随便一个rom，找到里面的framework_res.apk,里面有大量的9.PNG格式文件，被广泛的应用起来，比如常见的有：
按钮：
解锁：
下拉框：
标题栏：
Toast：
还有搜索，键盘，放大缩小控件，时间加减等等，我就不一一列举。
7.最后送上一些图例，以飨读者，以做后鉴：
赏图1 本人之作
赏图2 下拉按钮
赏图3 文章头部背景
赏图4 系统头部背景
9.png制作介绍编辑
.9.png图片制作
java的jdk、android的sdk中tools目录下的draw9patch.bat
制作过程

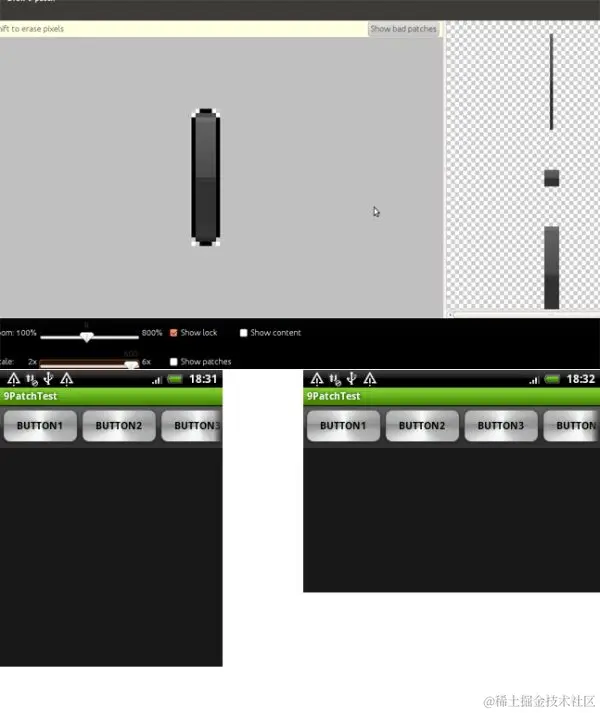

首先我们准备一张需要拉伸的图片，然后将draw9patch.bat打开后，把我们准备的图片拉拽到draw9patch中进行编辑。相信大家已经看到了第二幅图中的黑色的横线条了吧，这个横线条就是通过鼠标左键点击生成的，上端的黑色横条表示图片在水平方向上可以拉伸的区域，左边的黑色横条表示图片可以在竖直方向上被拉伸的区域, 右边黑色条位置向左覆盖的区域表示图片纵向显示内容的区域，底边黑色条位置向上覆盖的区域表示图片横向显示内容的区域。
去除.9.png黑线
其实按照上面的步骤，我们只做出来的.9图片已经可以用了，但是有时候觉得黑线不好看的，可以用工具去除掉黑线，所用工具工具xUltimate-d9pc-x86，把要去除黑线的图片放到example1\res\drawable-hdpi目录下，然后点击xUltimate-d9pc.exe，运行，等一两秒，滴答一声就完成了去除黑线。
处理好的.9图片在done\example1\res\drawable-hdpi 目录下，把图片复制出来就可以用了，即是.9.png格式的图片又非常美观。 [1]
\
