从浏览器地址栏输⼊url到显示⻚⾯的步骤图文详解

四路闲人
940 阅读4分钟

HTTP 阶段

  • 输入URL（或者单击链接）
  • 查看浏览器缓存，如果缓存且新鲜，则加载指定资源。（以下为未缓存的情况）
  • 浏览器解析URL获取协议，主机，端⼝，路径
    • 以 juejin.cn/post/695973… 为例
    • 协议 : https
    • 主机 ：juejin.cn
    • 端口 ： 这里隐藏了，实际上使用的是 https 默认端口 443
    • 路径 ： post/6959730845611458596
  • 浏览器将解析的数据组装到⼀个HTTP（GET）请求报⽂
  • 浏览器获取主机的 ip 地址
    • 浏览器缓存
    • 本机缓存
    • hosts⽂件
    • 路由器缓存
    • ISP DNS缓存
    • DNS递归查询（可能存在负载均衡导致每次IP不⼀样）

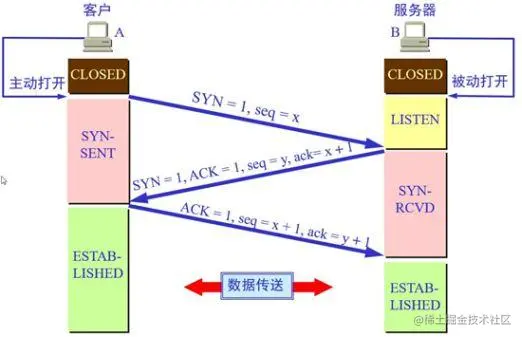

  • TCP 三次握手
    • 大致流程如下
    • 客户端发送⼀个TCP的SYN=1，seq=x的包到服务器端⼝
    • 服务器发回SYN=1， ack=x+1， seq=Y的响应包
    • 客户端发送ack=y+1， seq=x+1


  • TCP链接建⽴后发送HTTP请求
  • 服务器接受请求并解析，将请求转发到服务程序。（后端开始执行对应的代码）
  • 服务器检查HTTP请求头是否包含缓存验证信息如果验证缓存新鲜，返回304等对应状态码

    • 这里又来了个缓存可能有小伙伴不太明白，不是之前已经判断过缓存了吗。

    • 当浏览器缓存未命中时，浏览器会返回缓存标记，发送请求时会携带标记，服务器判断标记新鲜，返回304状态码，浏览器会重新获取改请求的缓存。

    • 图示如下:


  • 处理程序读取完整请求并准备HTTP响应(后端程序处理完毕）
  • 服务器将响应报⽂通过TCP连接发送回浏览器
  • 浏览器接收HTTP响应，然后根据情况选择关闭TCP连接或者保留重⽤ (请求头：keep-alive 可保留请求重用，保留重用可减少三次握手与四次挥手的此时。目前 http1.1 和 http2 默认开启)

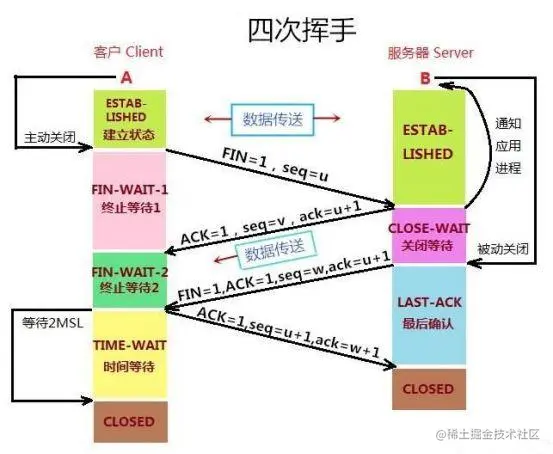

  • 关闭TCP连接的四次握⼿如下：
    • 主动⽅发送Fin=1， Seq= u报⽂
    • 被动⽅发送ack=u+1， seq=v报⽂
    • 被动⽅发送Fin=1， ack=u+1， Seq=w报⽂
    • 主动⽅发送ack=w+1， seq=u+1报⽂


  • 浏览器检查响应状态吗：是否为1XX，3XX， 4XX， 5XX，这些情况处理与2XX不同
  • 如果资源可缓存，进⾏缓存，并对资源解码 （例如gzip压缩）(如果之前第一步有缓存资源则直接条到这一步)

前端页面部分

  • 解析HTML⽂档，构件文档对象模型（DOM)。解析 JS 代码。页面中这两步骤可能会交替执行多次。
  • DOM 树如下方代码 :
<!dOCTYPE HTML>
<html>
    <head>
        <title>web app </title>
        <style>
            #logo{color: red;}
        <style>
    </head>
    <body>
        <div id="logo"></div>
        <script>
            function fun()()
            {
                ...
            }
        </script>
     </body>
  </html>

新建 Microsoft PowerPoint 演示文稿.jpg 值得注意的是浏览器有纠错机制，例如放在 head 里的 div 标签会被放在 body 中。

  • 解析过程中遇到图⽚、样式表、js⽂件，启动下载

  • 构建CSSOM树：

    • Tokenizing：字符流转换为标记流
    • Node：根据标记创建节点
    • CSSOM：节点创建CSSOM树

  • 根据DOM树和CSSOM树构建渲染树。

  • 开始渲染，渲染流程： 布局（Layout） -> 绘制（Paint）-> 复合（Composite）

  • 布局（Layout)

    • 计算每个节点精确的位置与大小 - "盒模型"

  • 绘制（Paint)

    • 像素化每个节点

  • 复合（Composite）

    • 浏览器会将页面拆解为不同的图层。
    • 修改样式时，可以只修改一个图层的样式，并单独进行绘制。
    • 将不同的图层复合成最终网页显示效果。

  • JS代码执行

  • 浏览器创建Document对象并解析HTML，将解析到的元素和⽂本节点添加到⽂档中，此时document.readystate为loading

  • HTML解析器遇到没有async和defer的script时，将他们添加到⽂档中，然后执⾏⾏内或外部脚本。

  • JS代码被执行时，渲染引擎会停止工作，即停止渲染等待JS代码执行完。这也是为什么script标签要放最后的原因。

  • 当解析器遇到设置了async属性的script时,可以下载脚本文件与渲染同时执行。

  • 当⽂档完成解析，document.readState变成interactive

  • 浏览器在Document对象上触发DOMContentLoaded事件

  • 浏览器事件处理。

    • 页面构建阶段，浏览器还会注册事件监听器，使我们的应用拥有交互能力。
    • 所有已经生成的事件都添加到同一个事件队列中，以它们被浏览器检测到的顺序排列。
    • 执行过程：

      • 浏览器检查事件队列头。

      • 如果浏览器没有在队列中检测到事件，则继续检查。

      • 如果浏览器在队列头中检查到事件，则取出该事件并执行相应的事件处理器。

      • 值得注意的时，浏览器一次只能同时执行一个事件，其余事件需要等待此事件执行完。因此不建议一个事件执行时间过长。

至此浏览器已经成功显示出正确的页面，并且具备交互能力。
