网页加载CAD图纸的两个方案

前言

梦想CAD控件提供两种技术在网页中加载CAD图纸，一个是OCX技术方案，另一个是HTML5技术方案，它们各有优缺点，用户需根据实际情况进行选择，下边分别说明一下。

OCX技术方案 1.OCX技术是IE的插件标准，使用OCX技术可以在IE加一个二进制代码插件，在IE或国产浏览器兼容模式下加载我们的CAD ocx，就能直接显示图纸。

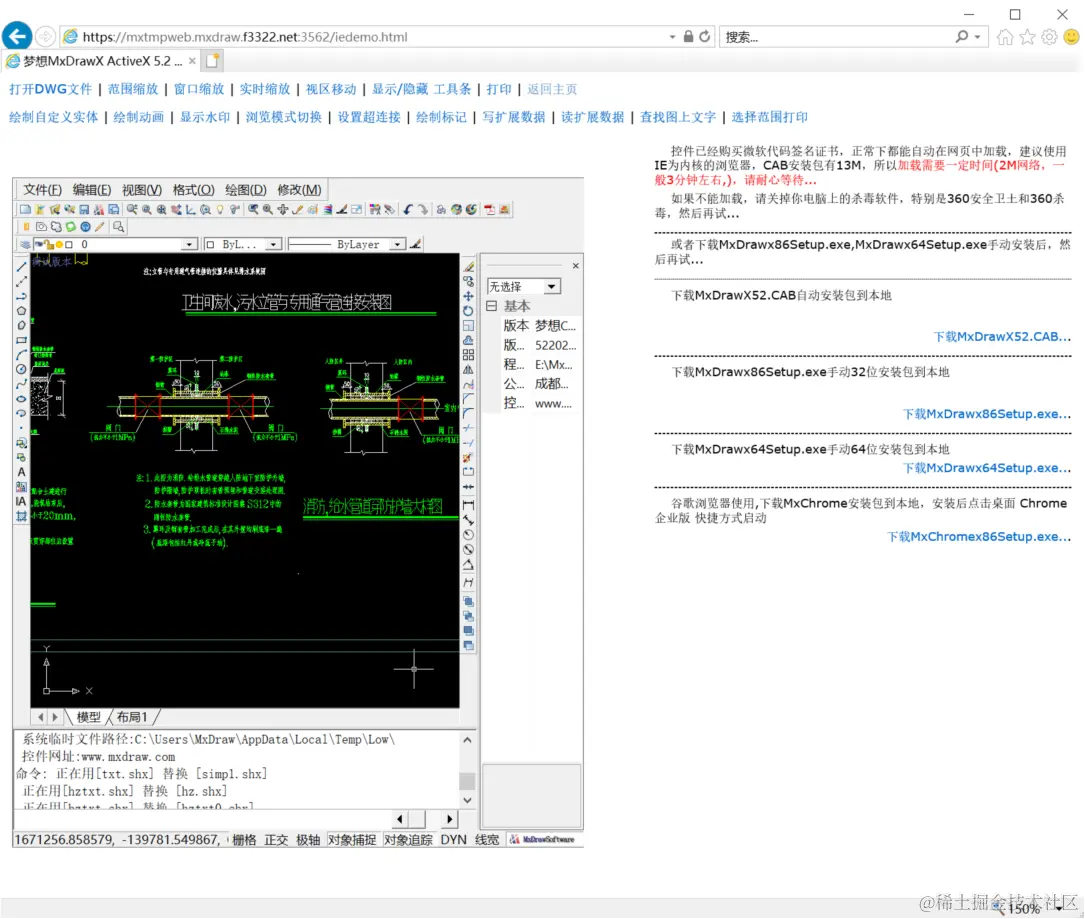

OCX方案运行效果：

4.前端代码引用方式，通过加载：

    classid = "74A777F8-7A8F-4e7c-AF47-7074828086E2",

    Sys.ie || Sys.ie9 ? (document.write("<!-- 用来产生编辑状态的ActiveX控件的JS脚本-->   "),
    document.write("<!-- 因为微软的ActiveX新机制，需要一个外部引入的js-->   "),
    document.write('<object id="'+ id + '" classid="clsid:' + classid + '" '),
   //document.write('width="85%" height="85%" align="left">   '),
    document.write('codebase=" ' + cabpath + 'width="85%" height="85%" align="left">   '),
    document.write('<param name="_Version" value="65536">  '),
    document.write('<param name="_ExtentX" value="24262">  '),
    document.write('<param name="_ExtentY" value="16219">  '),
    document.write('<param name="_StockProps" value="0">'),
    document.write('<param name="DwgFilePath" value="' + dwgfile + '" > '),
    document.write('<param name="IsRuningAtIE" value="1">'),
    document.write('<param name="EnablePrintCmd" value="1">  '),
    document.write('<param name="ShowCommandWindow" value="1">   '),
    document.write('<param name="ShowToolBars" value="1">  '),
    document.write('<param name="ShowModelBar" value="1">'),
    document.write('<param name="Iniset" value="">  '),
    document.write('<param name="ToolBarFiles" value="">'),
    document.write('<param name="ShowMenuBar" value="1">'),
    document.write('<param name="EnableUndo" value="1">'),
    document.write('<param name="ShowPropertyWindow" value="1">'),
    document.write('<SPAN STYLE="color:red">不能装载文档控件。请在检查浏览器的选项中检查浏览器的安全设置。请点击<a href=' + msipath + '>安装控件</a></SPAN>'),
    document.write('</object>')) :

优点：梦想CAD ocx有十年开发积累，开发接口非常丰富，功能最成熟，可以在网页里直接打开编辑CAD图纸，对服务器没有要求，也不需要在服务器安装插件。

缺点：对浏览器有要求，必须是IE，或IE内核浏览器，如果想在chrome浏览器上使用，必须使用我们指定安装的谷歌浏览器，而国产浏览器，QQ,360浏览器是可以在极速模式下使用，用户在第一次使用时，需要安装一下我们的插件，IE支持CAB安装包的自动安装。

HTML5技术方案

1.网页直接使用canvas渲染CAD图纸，chrome浏览器推使用该技术在网页显示二维，三维图形。

2.H5在线CAD功能DEMO：demo.mxdraw3d.com:3000/mxcad/

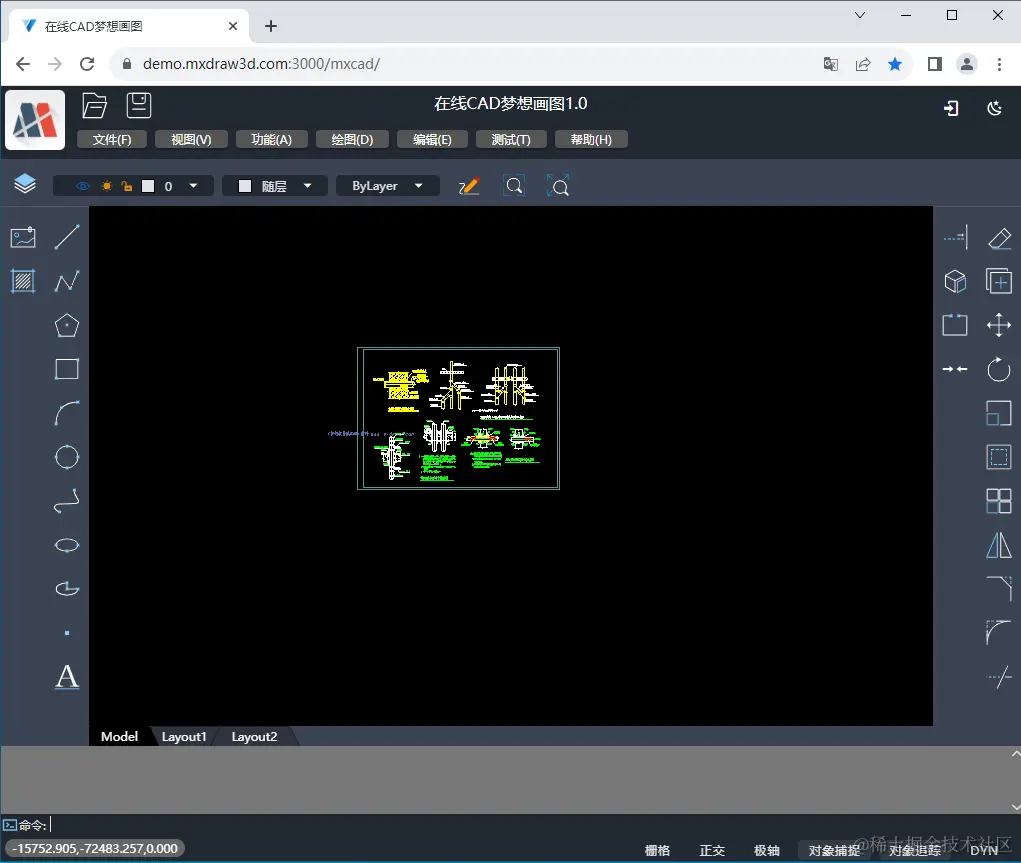

运行效果：

优点：跨平台，可以在手机，微信朋友圈，小程序，安桌，苹果系统上使用，只要有chrome内核的浏览器就能加载显示CAD图纸，不需要在用户端安装任何程序。

缺点：最近几年开发出来，所以相比OCX方案，编辑功能简单一些，开发接口也没有OCX成熟，需要在服务器后台调用我们的图纸转换程序对图纸格式转换。不过我们在不停完善，当前如果只需要浏览，批注，测量CAD图纸已经足够使用。

canvas打印代码：

    var dataURL = canvas.toDataURL("image/png");
    var newWindow=window.open();
    newWindow.document.write('<img src="'+dataURL+'"/>');
    newWindow.print();
 }
