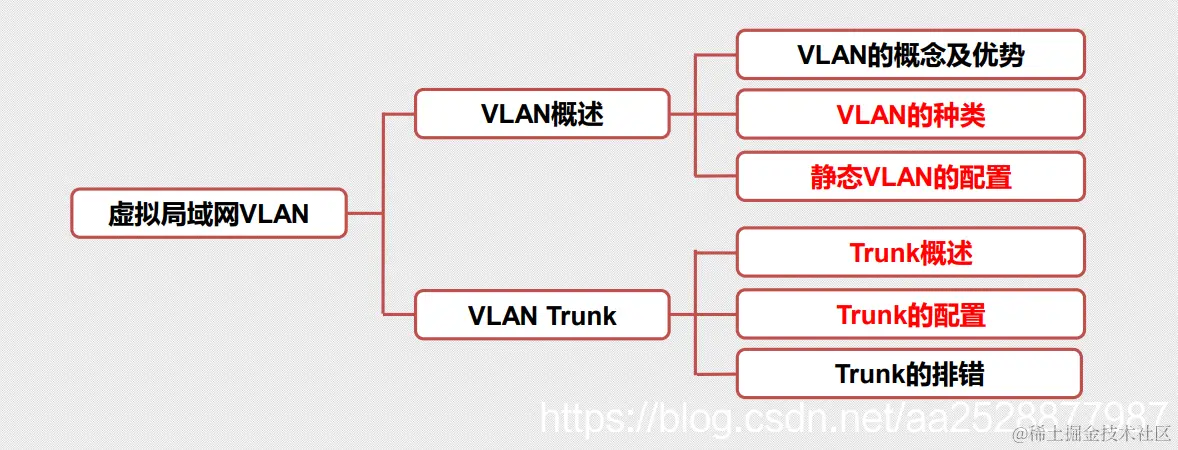

一:概述
二:VLAN概述与优势

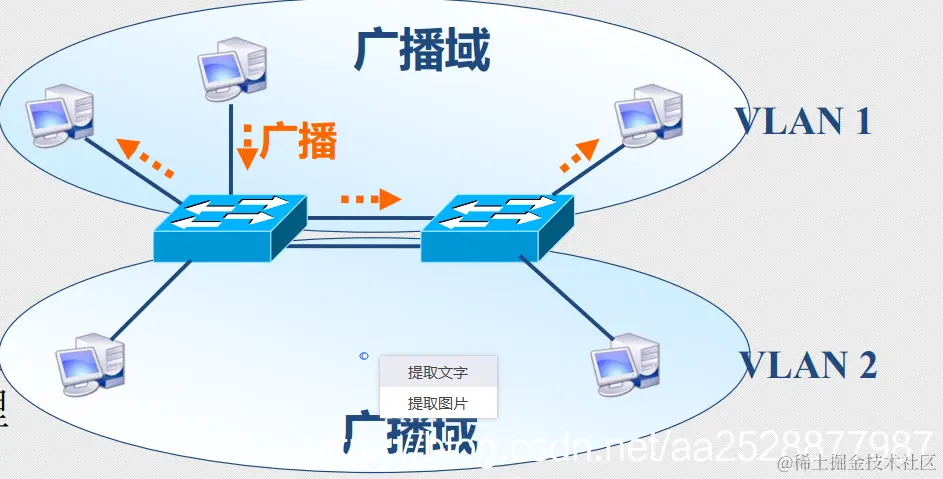

分割广播域
- 物理分割
- 逻辑分割
VLAN的优势
- 控制广播
- 增强网络安全性
- 简化网络管理
三:VLAN的种类
静态VLAN
- 基于端口划分静态VLAN
动态VLAN

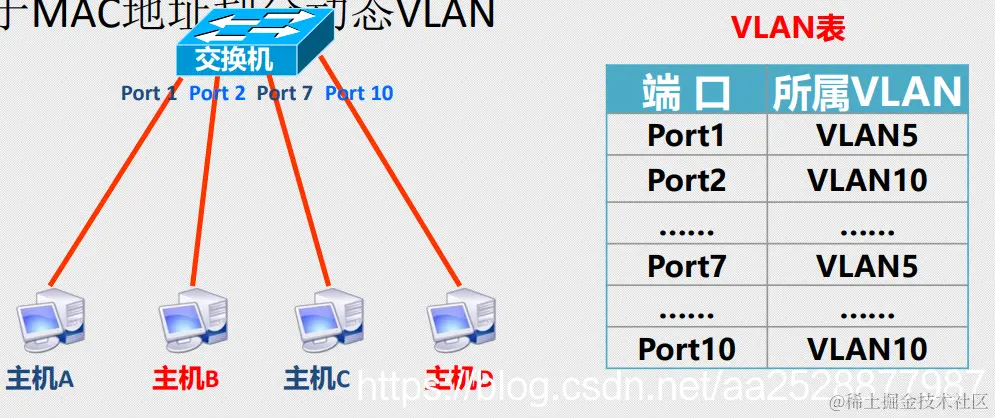

- 基于MAC地址划分动态VLAN
四:静态VLAN的配置2-1
VLAN的范围
五:静态VLAN的配置2-2
配置静态VLAN的步骤
- 创建VLAN
- 将交换机的端口加入到相应的VLAN中
- 验证VLAN的配置
六:创建VLAN2-1

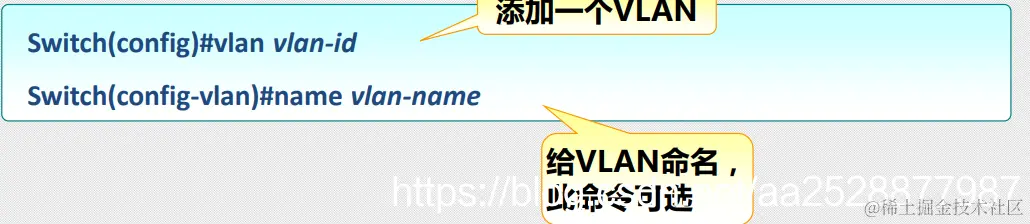

创建VLAN
- 全局配置模式
七:创建VLAN2-2

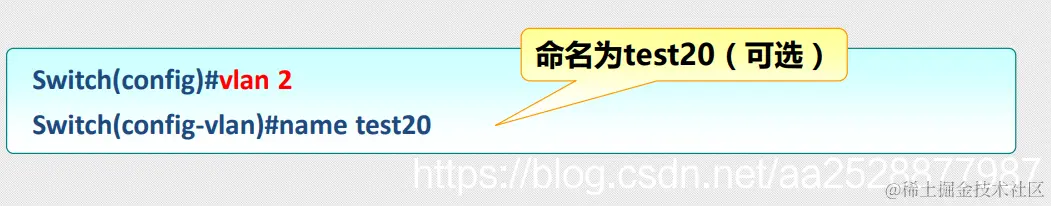

创建VLAN示例
- 全局配置模式创建VLAN
八:删除VLAN
删除VLAN
- 使用no vlanvlan-id命令删除VLAN
全局模式下删除VLAN
Switch# configure terminal
Switch(config)# no vlan 20
九:将端口加入VLAN

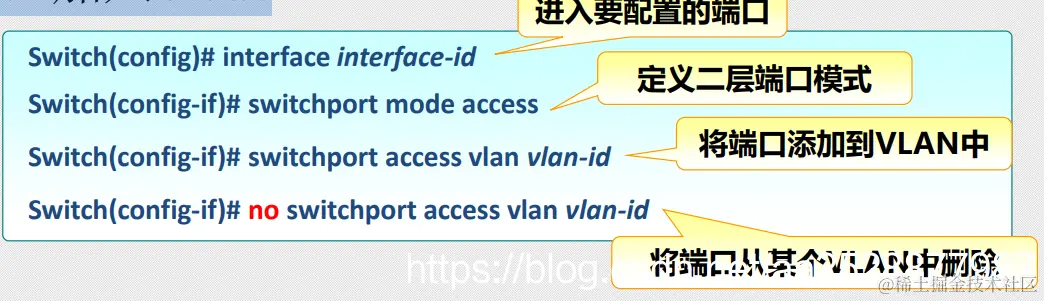

将端口加入VLAN
同时将多个端口加入VLAN
Switch(config)# interface rangef0/1 –10
Switch(config-if-range)# switchport access vlan vlan-id
还原接口为默认配置状态
Switch(config)# default interface interface-id
十:验证VLAN的配置
查看所有VLAN的摘要信息
Switch# show vlan brief
查看指定VLAN信息
Switch# show vlan id vlan-id

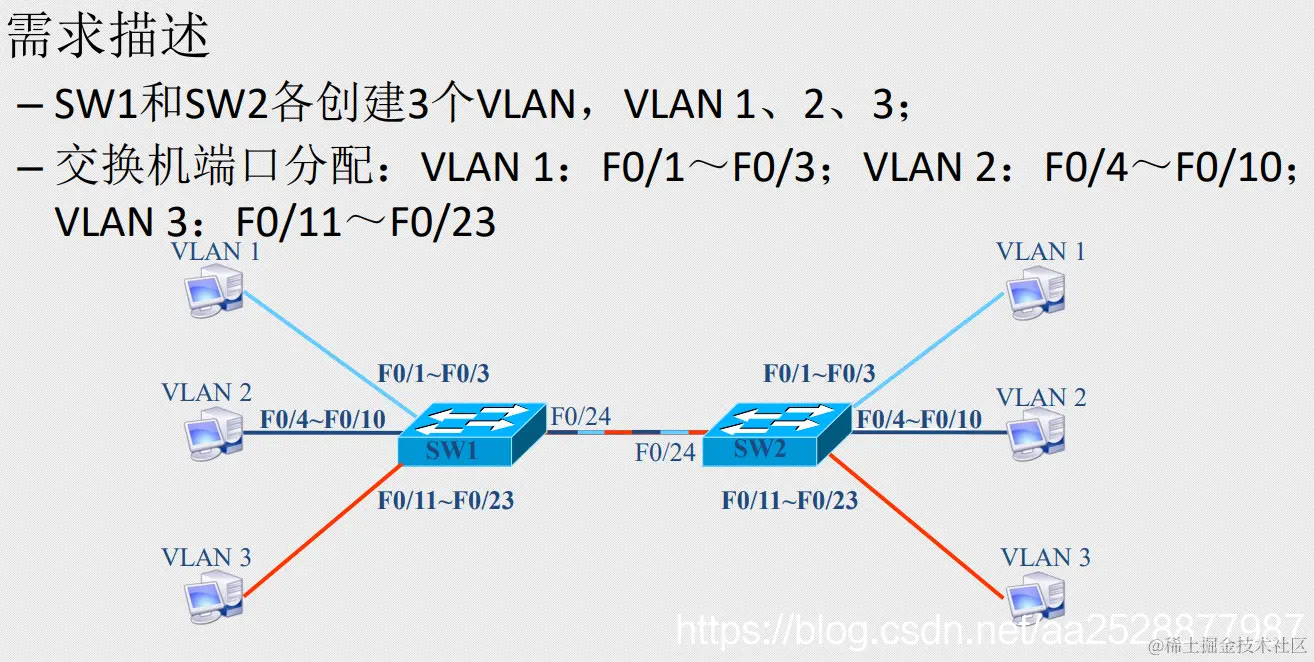

十一:VLAN配置实例
十二:Trunk
Trunk的作用2-1

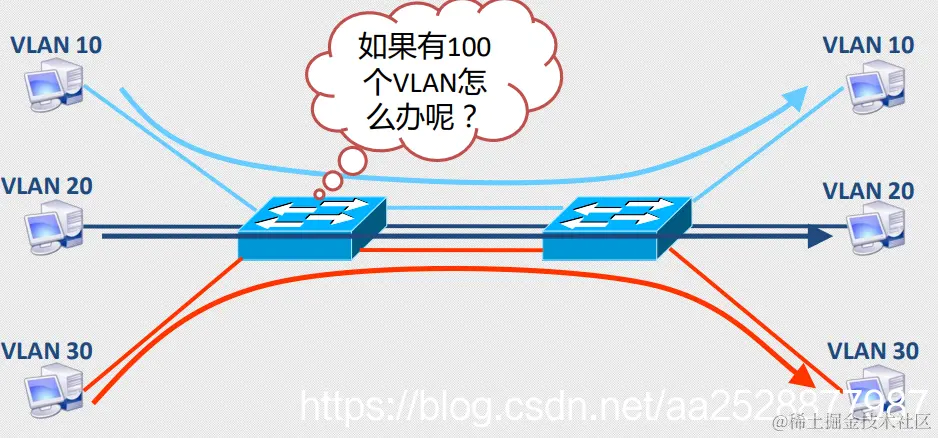

如何实现交换机之间的VLAN通信
- 为每一个VLAN提供一条链路?
Trunk的作用2-2

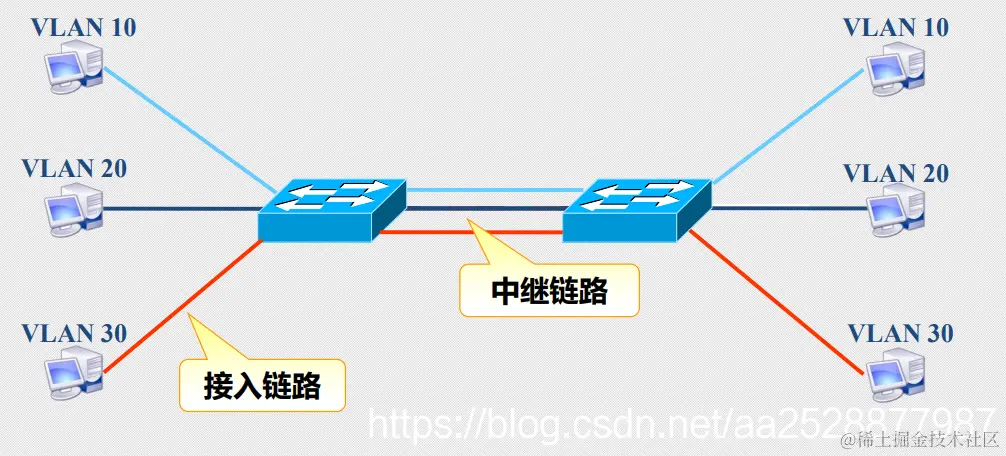

交换机的链路类型
VLAN跨交换机通信过程

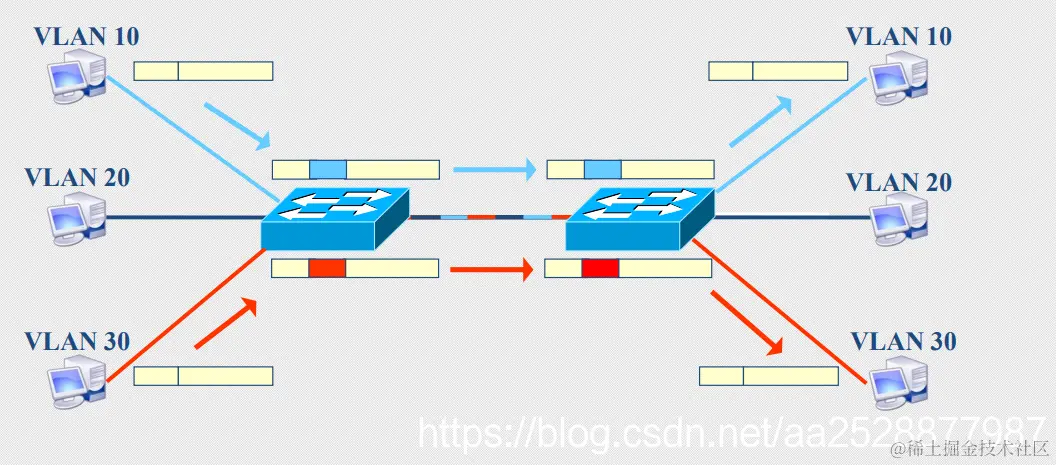

交换机给往其他交换机的数据帧打上VLAN标识
VLAN的标识
在以太网上实现中继,有两种封装类型
- ISL(Cisco私有标准)
- IEEE 802.1q
Trunk的配置2-1
配置步骤与命令
- 进入接口配置模式
Switch(config)#interface interface-id
- 选择封装类型
Switch(config-if)# switchport trunk encapsulation { isl| dot1q}
- 配置trunk模式
Switch(config-if)# switchport mode
