流程图插件(ActivityDiagram)设计原理

1. psi结构
   • 程序结构接口(Program Structure Interface)，通常称为PSI，是IntelliJ平台中的一个层，负责解析文件并创建支持平台许多功能的语法和语义代码模型。
   • psi结构分析工具 psiViewer
   • 参考文档：plugins.jetbrains.com/docs/intell…
2. 模型设计
   • 数据结构
     • 栈还是树？
       • 栈
         • 优点:操作上一元素比较方便，上一栈元素作为下一栈元素的父
         • 缺点: 不方便操作其他元素，临时节点无法关联引用
       • 树
         • 流程图天然可以转换为二叉树
         • 同级别元素直接可以表达父子管理
   • 标记设计
     • node:@node type="node",name="",note="",adptive=""
       • type: 目前只有两种node和decision 分别标识流程图中的节点和条件
       • name: 节点名称
       • note: 节点的补充说明
       • adptive: 扩展点，可以接入到自扩展的spi实现类中
   • java数据结构


          int type;//type=1 普通节点，可有多个子节点 type = 2 条件节点 只有两个子节点 type=3 预置节点
          String name;//方法中文注释
          String methodName;//方法英文名
          String argsType;
          String note;//方法注释
          String adptive;
          Node parent;
          List<Node> child = new ArrayList<>();




   • node类型

          0, "根节点", "用作递归的跟节点，初始化uml的start和end",
          1, "普通节点", "方法和代码块中标记的node节点，可以有多个孩子",
          2, "条件节点", "条件代码，最多有两个孩子",
          3, "预置节点", "占位节点",
          4, "空白节点", "空白节点，用作decison中只表达right的时候占位使用",
          5, "结束节点", "支持节点的结束";


   • psiTree转化为二叉树
     • psiTree为多子树，关键节点层级关系深度很深
     • 采用递归的方法，过滤掉不感知的节点，同一层节点绑定一个父节点，如果当层未创建节点则继承祖父节点
   • 难点
     • 方法重载的解析

           Query<PsiMethod> search = OverridingMethodsSearch.search(psiMethod);


     • 支持if表达式的注释在if上面和括号后面的解析

       //@node type="decision",name="条件X",note=""
       if(true){
           //@node type="node",name="G"
       }

        if(true)//@node type="decision",name="条件X",note=""
       {
           //@node type="node",name="G"
       }


     • 多层if嵌套解析

       //@node type="decision",name="条件B",note=""
       if(true)
       {
           //@node type="decision",name="条件C",note=""
           if(true)
           {
               //@node type="node",name="G"
               return null;
           }else if(true) //@node type="decision",name="条件D",note=""
           {
               //@node type="node",name= H
           }else {
               //@node type="node",name= I
           }
           //@node type="node",name= M

       }


     • return 语法解析
       • 采用预置节点的方式，先生产空白节点递归到内部实现的时候预先放置到会调用的节点
       • 回栈到当前节点之后才关联空白节点的孩子
       • uml不展示预置节点
     • 栈深度控制，防止栈溢出
       • 对于方法和if代码块，如果没有加特定标识则不再继续往下递归
     • 递归方法解析
       • 记录节点路径，向上递归查询相同节点来实现递归检测
     • throw语法解析
       • 识别语法之后创建结束节点

• 操作流程

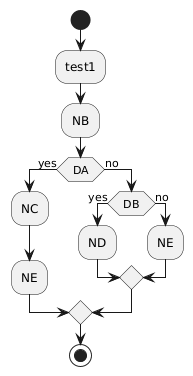

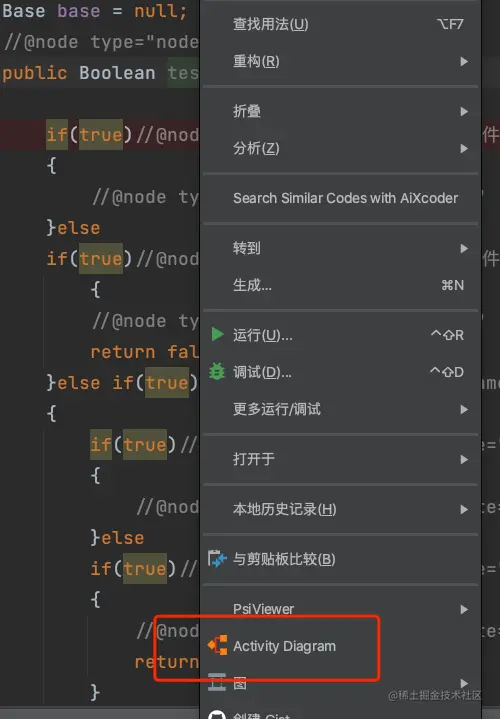

• 方法右键单击使用效果 demo代码

   //@node type="node",name="T1",note=""
  public Boolean test1(){
     //@node type="node",name="NA",note=""
     //@node type="decision",name="DA",note=""
     if(true){
         //@node type="node",name="NB",note=""
     }else if(true)//@node type="decision",name="DB",note=""
     {
         //@node type="node",name="NC",note=""
         return false;
     }
     //@node type="node",name="ND",note=""
  }
   ```



-

• tips 公司时间开发，无法开源源码，后期准备自己按照其他思路再实现一遍然后开源，所以提供不了插件供大家使用，仅仅提供一下实现思路。
