当一次浏览器的请求发送过来，宏观上Tomcat要做的事情：1.接收请求数据；2.调用相应的Servlet处理；3.返回数据给浏览器。那么在Tomcat内部是怎么完成这一系列操作的呢？
Tomcat处理HTTP请求
在之前的体系结构里，我们提到过Connector与Container的解耦设计。在此处就更加清晰了：
1.用户点击网页内容，请求被发送到本机端口8080，被在那里监听的Coyote HTTP/1.1 Connector获得；
2.Connector把该请求交给它所在的Service的Engine来处理，并等待Engine的回应；
3.Engine获得请求localhost/test/index.jsp，匹配所有的虚拟主机Host；
4.Engine匹配到名为localhost的Host标签，该Host获得请求/test/index.jsp，匹配它所拥有的所有的Context；
5.path=“/test”的Context获得请求/index.jsp，在它的mapping table中寻找出对应的Servlet。Context匹配到URL PATTERN为*.jsp的Servlet,对应于JspServlet类；
6.构造HttpServletRequest对象和HttpServletResponse对象，作为参数调用JspServlet的doGet（）或doPost（）.执行业务逻辑、数据存储等程序；
7.Context把执行完之后的HttpServletResponse对象返回给Host；
8.Host把HttpServletResponse对象返回给Engine；
9.Engine把HttpServletResponse对象返回Connector；
10.Connector把HttpServletResponse对象返回给客户Browser；
最经典的职责链模式
让我们从第二步开始，跟一下Tomcat的源码，看看它是怎么在代码中完成这一系列请求的。

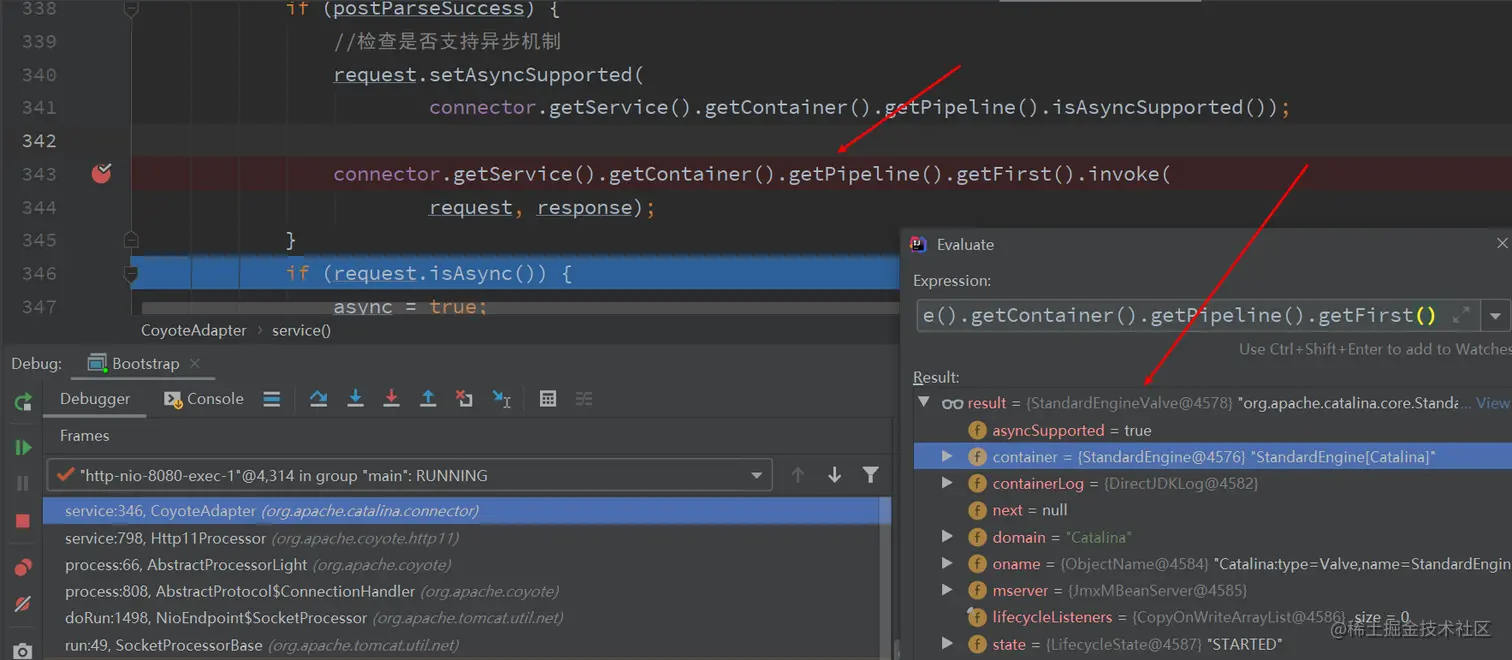

断点打在org.apache.catalina.connector.CoyoteAdapter.java类中的Service（），该类就是负责从Connector调用Container的入口。从图中可以看到，执行的是StandardEngineValve.invoke（）。

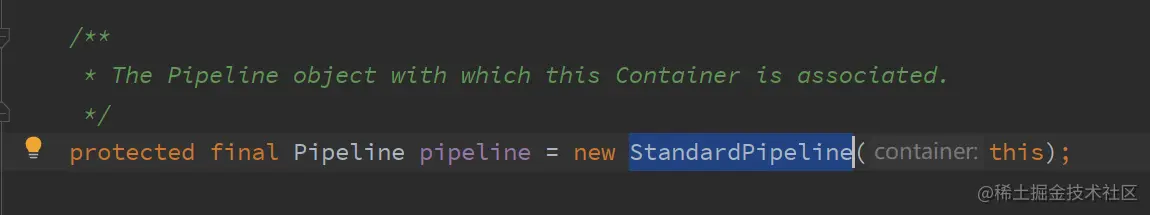

可是StandardEngine中哪来的getPipeline（）呢？我们只好找它的父类ContainerBase.getPipeline（）,可以看到返回的是一个StandardPipeline对象：
直接找到StandardPipeline的顶层接口，看一下它的方法：
再看一眼StandardEngineValve.invoke（）：
public final void invoke(Request request, Response response)
throws IOException, ServletException {
// 拿到Engine中包含的host
Host host = request.getHost();
if (host == null) {
response.sendError
(HttpServletResponse.SC_BAD_REQUEST,
sm.getString("standardEngine.noHost",
request.getServerName()));
return;
}
if (request.isAsyncSupported()) {
request.setAsyncSupported(host.getPipeline().isAsyncSupported());
}
// 当前节点执行完毕,触发下一个节点的invoke().
// 这是把所有pipeline串联起来的关键
host.getPipeline().getFirst().invoke(request, response);
}
到这里我们就明白了，这是一个职责链模式。从CoyoteAdapter.Service（）触发之后，代码会顺着职责链StandardHostValve、StandardContextValve、StandardWrapperValve依次执行下去。
那么问题来了，在此处连接的时候是直接invoke（）调用的，是什么时候来为StandardPipeline设置阀门的呢？

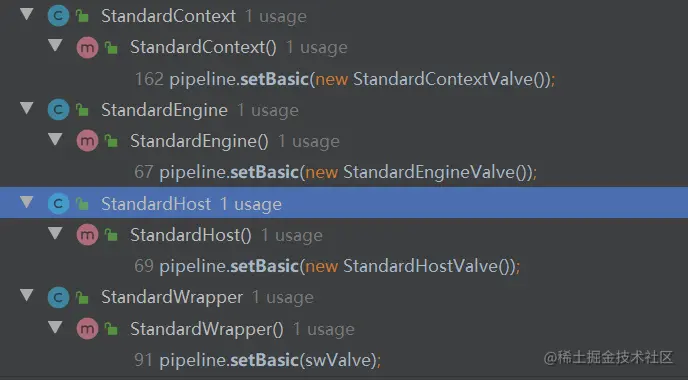

我们找到它的set方法，看看在哪里被调用过：
public StandardEngine() {
super();
pipeline.setBasic(new StandardEngineValve());
/* Set the jmvRoute using the system property jvmRoute */
try {
setJvmRoute(System.getProperty("jvmRoute"));
} catch(Exception ex) {
log.warn(sm.getString("standardEngine.jvmRouteFail"));
}
// By default, the engine will hold the reloading thread
backgroundProcessorDelay = 10;
}
原来，在初始化容器组件时，就已经将需要的valve设置了进去。当请求来临时直接调用即可。
本文提到了职责链模式在tomcat中的应用,如果不明白职责链模式的调用方式可以参见作者的另一篇博客:设计模式--职责链模式

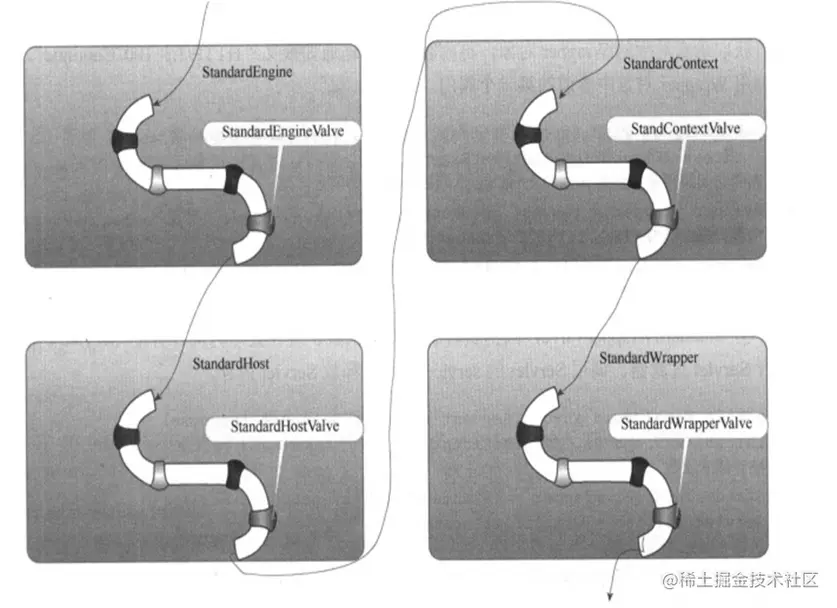

可以参见下图:
自定义一个Valve
职责链的即用即插机制给我们带来了更好的拓展性，例如，你要添加一个额外的逻辑处理阀门是很容易的。
1.自定义个阀门PrintIPValve，只要继承ValveBase并重写invoke方法即可。
public class PrintIPValve extends ValveBase{
@Override
public void invoke(Request request, Response response) throws IOException, ServletException {
System.out.println("------自定义阀门PrintIPValve:"+request.getRemoteAddr());
getNext().invoke(request,response);
}
}
- 配置Tomcat的核心配置文件server.xml，这里把阀门配置到Engine容器下，作用范围就是整个引擎，也可以根据作用范围配置在Host或者是Context下
<Valve className="org.apache.catalina.valves.PrintIPValve" />
