微服务和云原生架构笔记1

肥宅阿久
174 阅读11分钟

系统架构设计和技术栈选型

为什么采用为服务架构？

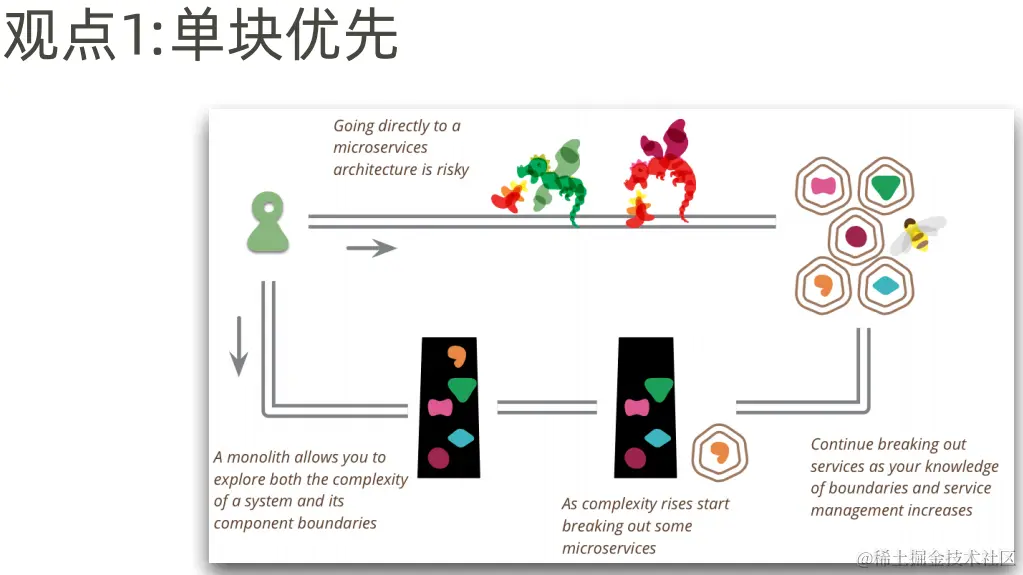

对于这个问题主要有两种主流的观点： 1.企业应用是否需要微服务主要是看主要看企业业务的发展和规模，业务发展早期主要采用单块应用，随着业务的不断发展和扩展也随着对业务领域的不断理解，再逐步拆分解耦演化成微服务。 image.png

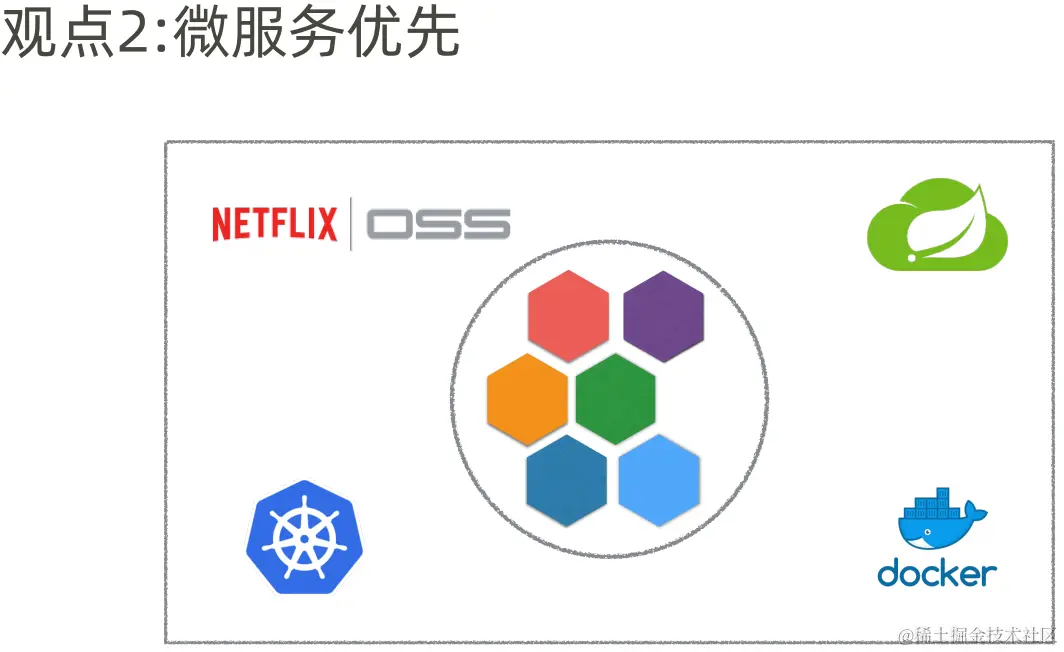

2.有人认为技术的进步使得微服务的门槛和成本大大降低，微服务架构是当前互联网架构的首选。因为发现采用微服务和采用单块架构的门槛和成本几乎是一样的。在这样的情况下，既然微服务更加灵活性和易于扩展的好处，为什么不直接使用微服务呢？从软件开发方法学演进的角度来看行业经历过面向过程、面向对象、面向组件、到现在面向服务、微服务发展的历程，微服务能够让我们在更高的层面抽象管理软件的复杂性，开发更大规模的系统，应对更加复杂多变的互联网需求，它是行业发展的一种必然趋势。 image.png

服务开发框架设计和实践

可编程网关设计和实践

安全框架设计和实践

微服务测试设计和实践

可运维架构设计和实践

服务容器化和Docker Compose部署

云原生架构和Kubernetes容器云部署

到底什么是云原生架构？

云原生（Cloud Native）应用定义

Kubernetes 背景和架构

Kubernetes 有哪些基本概念？

  • Kubernetes 集群（Cluster）

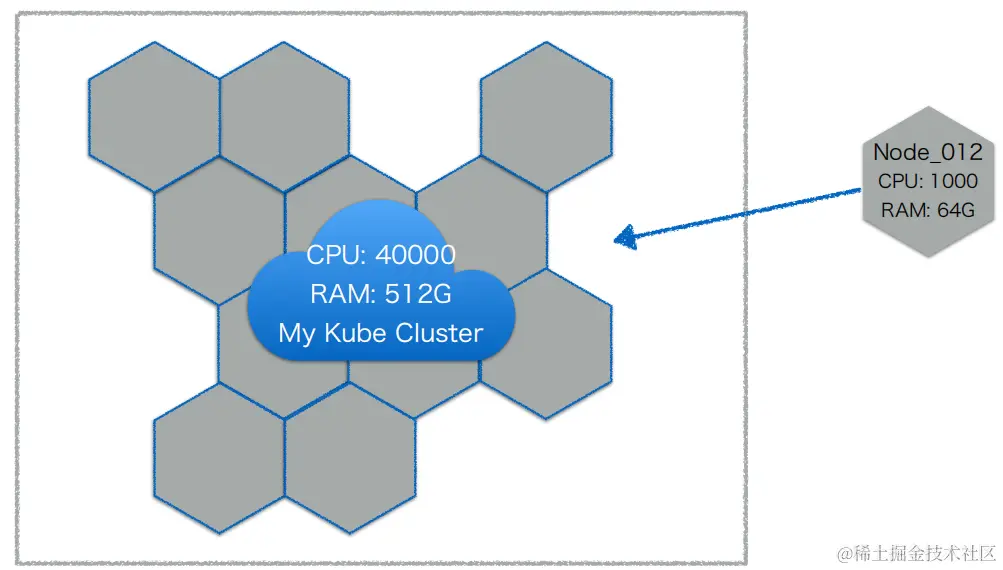

    这个集群有很多节点组成，而且可以按需添加更多的节点（节点可以是物理机也可以是虚拟机，每个节点都有一定量的CPU和RAM）。整个Kubernetes可以看作是一个抽象的计算机，它的CPU容量可以看成所有几点容量的总和，而且可以按需添加更多的CPU和内存。 image.png

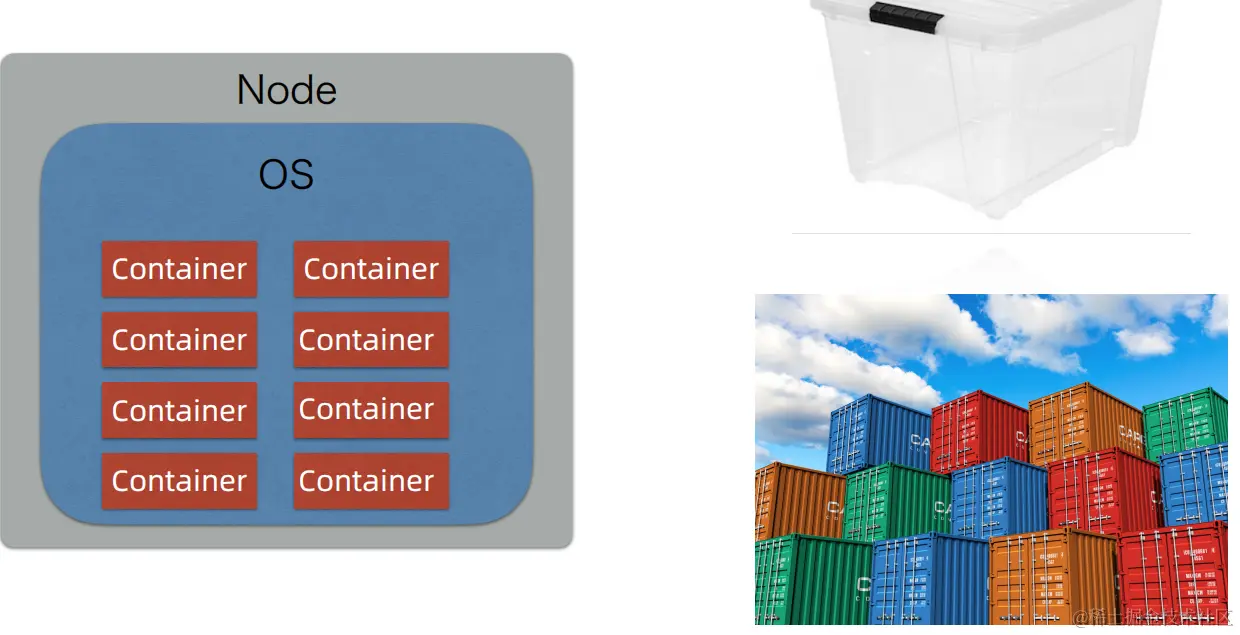

  • 容器 Container Kubernetes是个一个容器调度平台，所以容器是Kubernetes平台的基本概念。从宿主机操作系统的视角还看，容器其实是一个一个的进程，那么从容器内部的视角来看，自己就是一个完整的操作系统，有自己的文件系统、网络、CPU等资源。 image.png

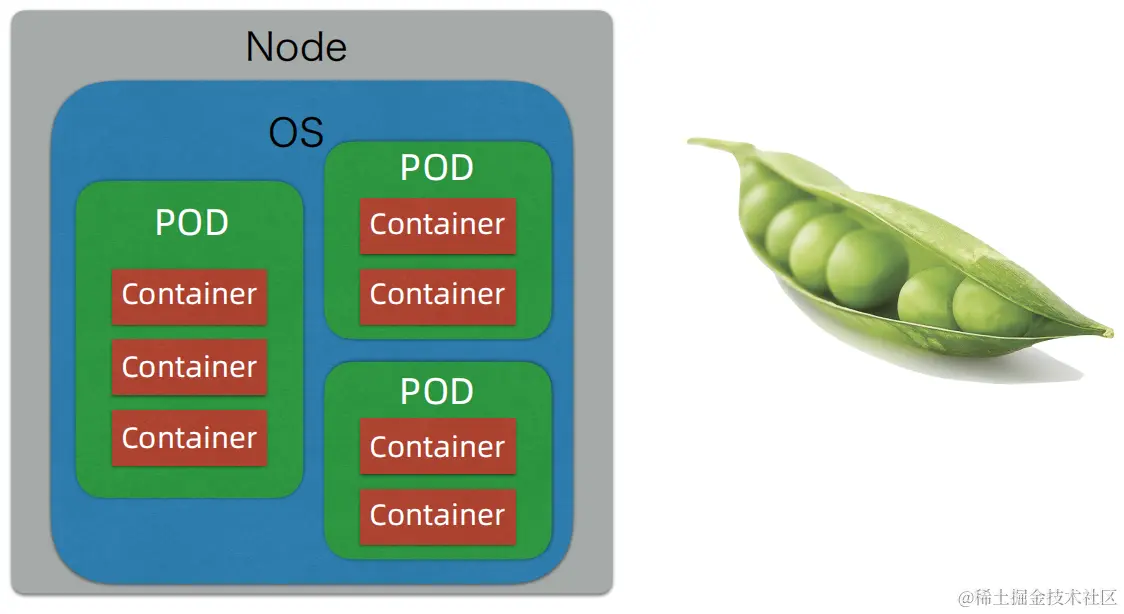

  • POD Kubernetes并没有直接调度容器，而是在外面再封装了一个Pod的概念。那么Pod（英文：豌豆荚的意思）是Kubernetes的基本调度单位。一个Pod可以跑一个或者多个容器，多个容器它们共享Pod的文件系统和网络，每个Pod有独立的IP。Pod中的容器共享Pod的IP和端口空间，并且同一个Pod中的容器可以通过localhost相互访问。大部分场景下一个Pod只跑一个容器。那么Kubernetes并没有直接调度容器，而是在外面再封装了一个Pod，一个原因是考虑一些需要辅助容器的场景，比如需要set card的场景，另外一个原因是可以替换使用不同的容器技术。 image.png

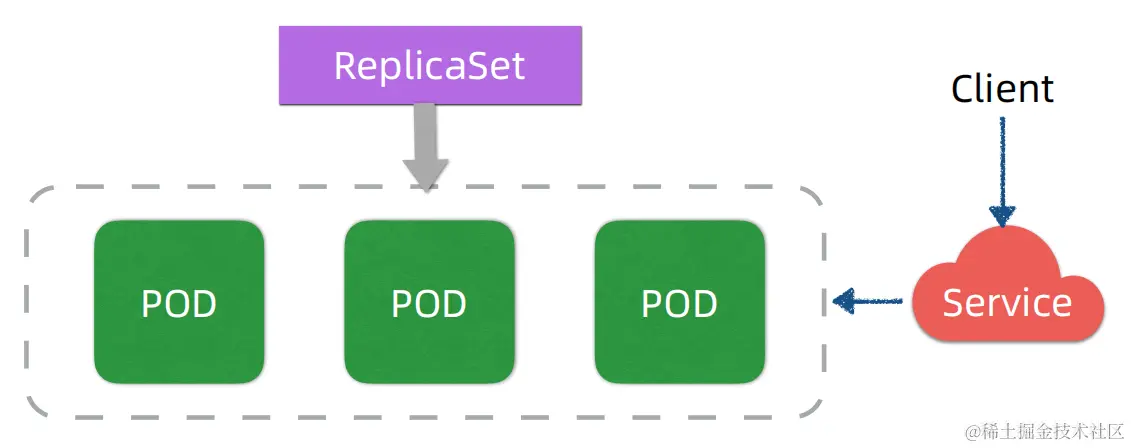

  • 副本集 ReplicaSet 一个应用发布的时候，不会只发布一个Pod实例，而是会发布多个Pod实例，这样才能实现HA高可用，副本集ReplicaSet就适合一个应用的一组Pod相对应的概念。它可以通过模板（主要是yaml或者是）来规范某个应用的容器镜像、端口、副本数量，健康检查、环境变量、数据卷挂载等等这些相关的信息。运行时 ReplicaSet 会监控POD的数量，POD多了就下线POD，少了就启动POD。之前还有一个 Replication Controller 的概念，但是这个概念已经被ReplicaSet替代了。 image.png

  • 服务 Service 由于POD是不固定的，也就是有可能会随时挂，或者重启（这个重启包括预期的和非预期的），那么重启之后或者挂了，响应的IP就会改变。如果消费者直接寻址POD的IP，那影响就会很大了。所以，Kubernetes引入Service这个抽象概念来解决这个问题，简单的讲就是屏蔽了应用的IP寻址和负载均衡这些细节，消费者可以直接通过服务名访问目标服务。Kubernetes中的Service底层机制会做负载均衡和寻址。即使应用POD的IP发生了变更，Service也会屏蔽这种变更。让消费方无感知。 image.png

  • 发布 Deployment 副本集 ReplicaSet可以认为是一种基本的发布机制。通过ReplicaSet可以实现基本的发布，也可以实现高级的发布，比如说金丝雀，蓝绿，滚动发布。但是使用ReplicaSet操作起来比较繁琐，为了简化这些高级的发布，引入了 Deployment 概念。简单讲，Deployment用来管理 ReplicaSet 的，实现蓝绿和滚动这些高级发布机制。 image.png

通过 Deployment 实现滚动发布 Rolling Update 假设应用1.0已经发布了，对应的ReplicaSet为v1.0，然后我们可以Deployment进行升级发布应用的1.1，下图蓝色版本，那么 Deployment就会创建ReplicaSet v1.1，之后Deployment会依次调度，不断的拉入蓝色版本，拉出绿色版本，知道所有的蓝色POD全部上线，绿色POD全部下线为止。这个过程中 Service抽象会屏蔽应用地址的变更，让消费方无感知。如果在发布过程中，蓝色POD有问题（比如说健康检查没通过），那么Deployment会终止并且回退发布，即使发布成功完成，后续如果有需要也可以通过Deployment回退到之前某个版本。所以Deployment是一个更灵活的发布机制。 image.png

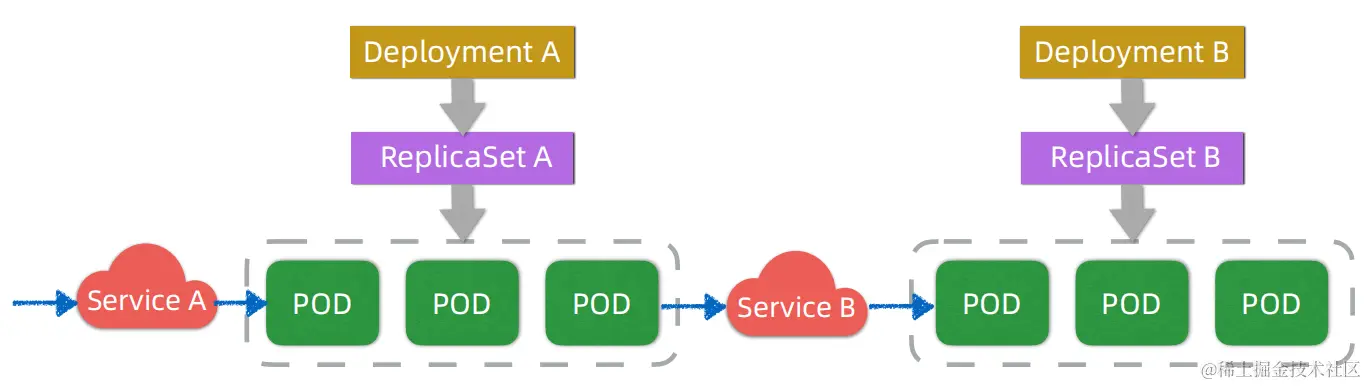

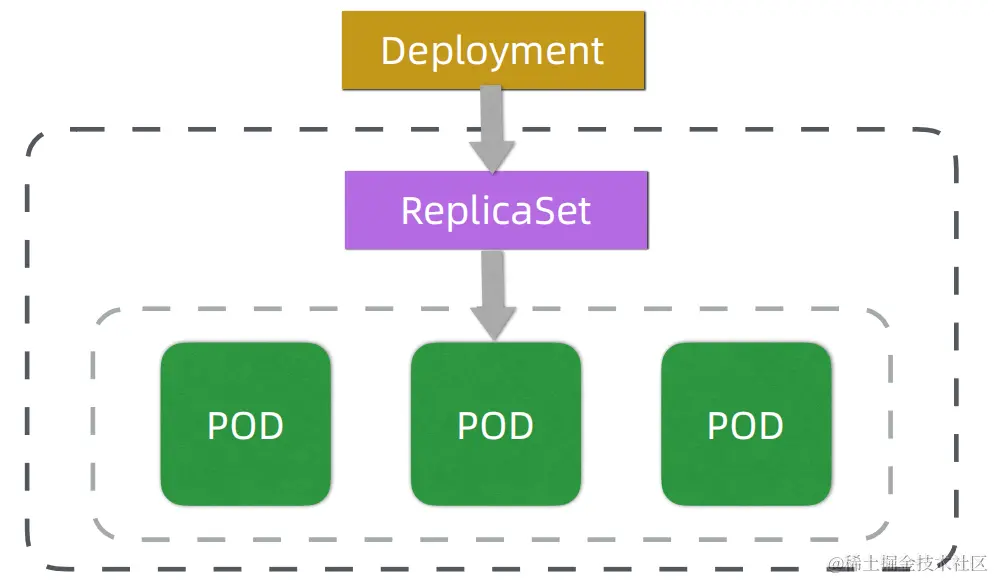

发布和服务总结 特别强调，Deployment和Service是和微服务发布的最重要两个概念。我们发布微服务的时候所书写定义的发布描述文件（yaml）里头主要是Deployment和Service的规范。Deployment是基于ReplicaSet之上的概念。发布应用的时候Deployment会创建ReplicaSet，ReplicaSet去规范创建POD实例，并且维护和保证POD实例的数量，升级的时候会创建新的ReplicaSet调动滚动发布。 image.png

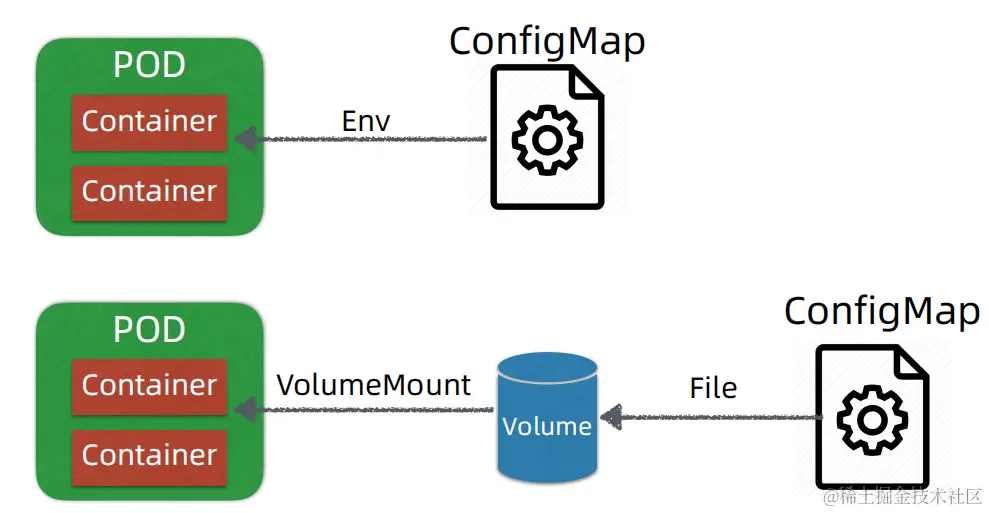

  • ConfigMap/Secret 我们知道微服务在上线的时候常常需要设置一些可变配置。这些配置针对不同环境的配置值也会不同。这些配置有些是在启动期一次要配置好的， 比如说数据库的连接。还有些配置是可以在运行期动态调整的。缓存的过期时间TTL值，或者业务中商品限购数量等等。所以微服务需要配置中心的支持，实现针对不同环境的灵活的动态配置。 Kubernetes内置了ConfigMap来做配置，开发人员把配置写在ConfigMap中，Kubernetes将ConfigMap中的配置以ENV（环境变量）的形式注入到POD中。这样POD中的应用可以以环境变量的方式去访问到配置。ConfigMap也支持持久卷Volume的形式Mount到POD中，这样POD中的应用就可以本地配置文件的方式访问配置。有些配置是涉及敏感数据的，比如用户名、密码、安全证书等。Kubernetes通过Secret概念支持敏感数据的配置。Secret可以认为是一种特殊的配置，它提供了一种更安全的存储和访问配置的机制。 image.png

  • DaemonSet 还有一种场景在微服务中也经常遇到，就是需要在每个节点上常驻一个守护进程Daemon进程（比如监控场景需要在每个机器上部署一个日志采集进程）。针对这种场景Kubernetes有一个DaemonSet概念。可以在每个work节点上部署一个守护进程POD，并且保证有且只有一个这样的POD。 image.png

  • 其它概念

    • Volume：存储卷抽象，简单可以理解为磁盘文件存储（可以是节点本地存储也可以是远程存储），挂载之后成为POD的一部分，POD销毁，Volume也被销毁。

    • PersistentVolume：持久卷。如果Volume只用节点文件的本地存储，那么下一次应用容器重启可能会换一个节点，相应的存储就不存在了，持久卷简称PV，是一种高级的存储资源抽象，可以对接各种云存储。如果使用PV挂载Volume，那么应用POD重启之后Volume上的数据不丢。

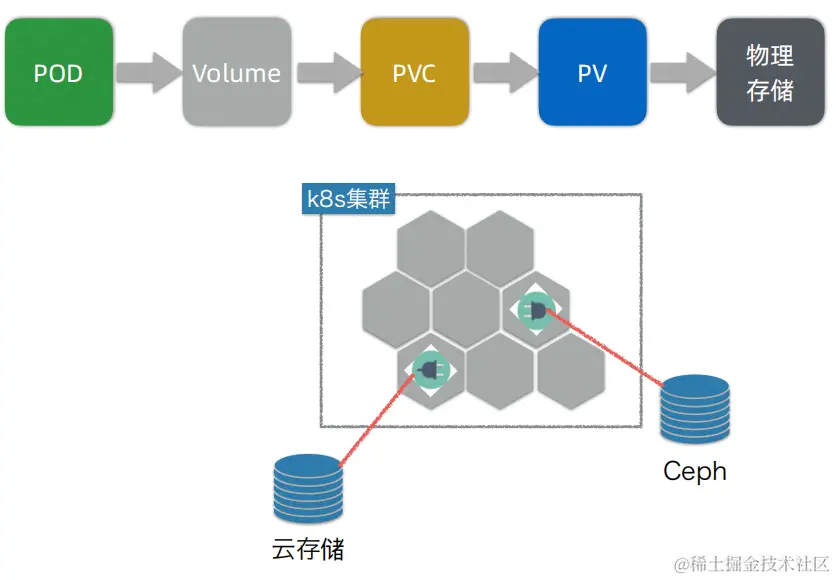

    • PersistentVolumeClaims：应用申请PV时需要填写的规范，包括磁盘大小、类型等等，简称PVC。应用通过PVC申请PV资源，然后以Volume的形式挂载在POD中。PV和PVC的引入使得Volume和具体的物理存储解耦，参照下图。

    • StatefulSet：支持有状态应用发布的机制，如果要发布MySQL或者Redis就需要这种StatefulSet。它和ReplicaSet是相对应的，ReplicaSet支持的是无状态应用的发布，而StatefulSet支持的是有状态应用的发布。

    • Job：支持跑一次的任务

    • CronJob：支持周期性跑的Job。 image.png

  • 概念补充

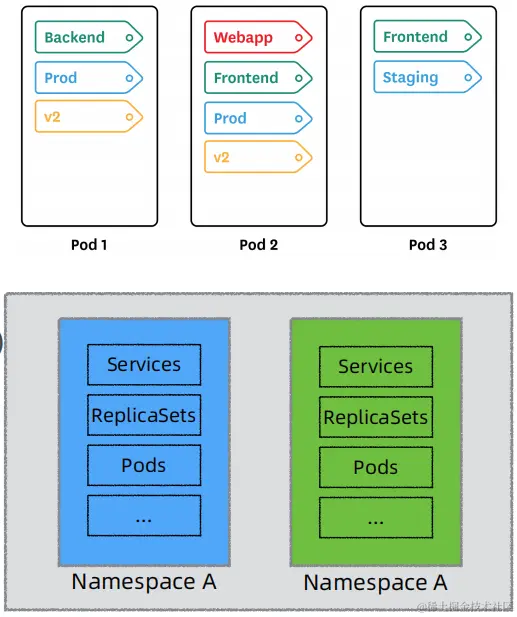

    • Label/Selector：Label给Kubernetes的资源大标签的机制，比如下图中展示的我们可以给这个POD打上Backend标签，标识是后端的。Selector是通过标签查询定位的机制，比如可以通过Selector查询出所有Prod环境的并且是Frontend的POD。在发布描述符文件中会使用Label/Selector。
    • Namespace：Namespace是Kubernetes中一种逻辑性的隔离机制，基于Namespace可以实现多租户、环境、项目之间的逻辑隔离。
    • Readiness Probe（就绪探针）：Kubernetes支持这种就绪探针的，用于判断POD是否可以接入流量，比如通过应用的健康检查端点可以检查POD是否就绪，就绪的话就可以接入流量。
    • Liveness Probe（活跃探针）：Kubernetes支持的活跃探针，用于判断POD是否存活，比如通过应用的健康检查端点可以定期检查POD是否存活。不存活就kill掉这个POD并根据配置策略决定是否要重启这个POD。实际上Readiness Probe和Liveness Probe常常是配合使用的。在发布描述符文件中可以配置。

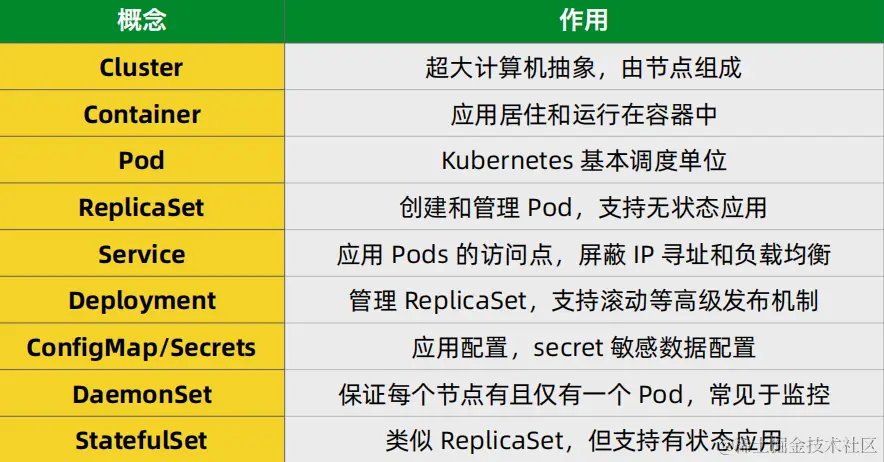

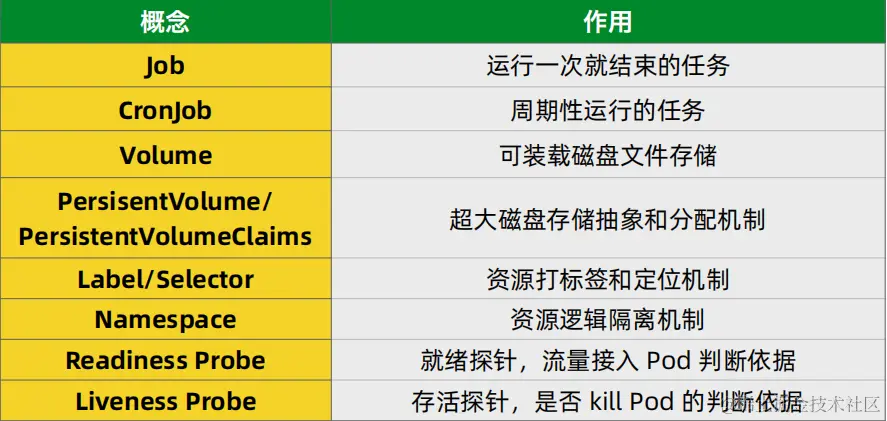

概念总结 image.png image.png

理解 Kubernetes 节点网络和 Pod 网络

Kubernetes网络是一个难点，其中涉及到节点网络、 Pod 网络、service 网络、overlay网络。 image.png Kubernetes最底层的网络叫节点网络。这个网络是用来保证Kubernetes的节点，包括master和worker节点之间以及worker节点之间能够正常的IP寻址和通讯的。上图当中我们假定节点网络在10.100.0.0/24这个地址空间内，这里给出了两个Worker节点，每个节点都有自己的网卡eht0。这两个节点的IP一个是10.100.0.2,一个是10.100.0.3。它们都连在同一个路由器上面，路由器是10.100.0.1，这是节点网络。

Kubernetes的第二个网络叫POD网络，它是构建在节点网络之上的。POD网络是保证Kubernetes集群当中的POD。它们之间能够正常的IP寻址和通讯。先来看一下POD的内部网络。POD是Kubernetes的最基本的调度单位，一个POD内部可以住一个或者多个容器，这些容器是共享POD的网络站的（可以理解为POD的容器共享一个虚拟网卡），比如上面这个图，PODA中容器想要访问POD外部的网络，它们都会走这个共享的veth0这个虚拟网络，容器之间可以通过localhost直接访问，同时端口空间也是共享的，也就是说这些容器不能使用同一个端口，会端口冲突。POD内部的网络站是一个叫Pause创建的。这个Pause容器的唯一目的就是为POD内其他的容器创建共享的网络站。 那么POD之间如何实现IP寻址和通讯的呢？在Kubernetes中，每个POD可以看成是带虚拟网卡的小型虚拟机。在节点网络之上，Kubernetes会创建和管理一个专门为POD寻址和访问服务的虚拟网络，我们称之为POD网络，Kubernetes主要通过两个机制来实现POD网络。首先Kubernetes会在每个节点上创建虚拟网桥（图：cbr0），并且管理这些网桥的地址空间和分配。其次Kubernetes会修改路由器的规则，使得不同Worker节点的POD之间可以相互访问。

深入理解 Service 和 Service Discovery

POD网络可以保证POD之间和包括不同节点的POD之间可以相互寻址和访问。
