Io 相关

一、Java IO 模型

（1）IO相关名称

  1. IO模型主要分类：
  • 同步(synchronous) IO和异步(asynchronous) IO
  • 阻塞(blocking) IO和非阻塞(non-blocking)IO
  • 同步阻塞(blocking-IO)简称BIO
  • 同步非阻塞(non-blocking-IO)简称NIO
  • 异步非阻塞(Asynchronous-non-blocking-IO)简称AIO
  1. 同步和异步的区别：
    • 同步： 发送一个请求，等待返回，再发送下一个请求，同步可以避免出现死锁，脏读的发生
    • 异步：发送一个请求，不等待返回，随时可以再发送下一个请求，可以提高效率，保证并发。
    • 主要区别:
      在发起IO请求和实际IO操作时，实际IO操作是否阻塞。如果实际IO 操作阻塞请求进程(__请求进程需要等待或者轮询查看IO操作状态 __)就是同步IO。如果实际IO操作不阻塞请求进程，由OS进行操作 后将结果返回，这是异步IO
  2. 阻塞和非阻塞的区别:
    • 阻塞：当视图对文件描述符或者网络套接字进行读写时，如果当时没有东西可读，或者暂时不可写，程序就进入等待状态，直到有东西读或者写。即阻塞即等待
    • 非阻塞：当视图对文件描述符或者网络套接字进行读写时，如果没有东西可读，或者不可写，读写函数马上返回，无须等待。
    • 主要区别：
      IO 操作主要分为两个步骤，即发起 IO 请求和实际 IO 操作，阻 塞与非阻塞的区别就在于第一个步骤是否阻塞。 若发起 IO 请求后请求线程一直等待实际 IO 操作完成，则为阻 塞 IO；若发起 IO 请求后请求线程返回而不会一直等待，即为非 阻塞 IO。

（2）BIO

  1. 概念说明：
    • 定义：数据的读取必须阻塞在一个线程内等待其完成
  2. TCSC(实例代码):BIO 的code
  3. 场景：
    • 例子：这里使用那个经典的烧开水例子，这里假设一个烧开水的场景，有一排水壶在烧开水，BIO的工作模式就是， 叫一个线程停留在一个水壶那，直到这个水壶烧开，才去处理下一个水壶。但是实际上线程在等待水壶烧开的时间段什么都没有做
    • 使用范围：BIO方式适用于连接数目比较小且固定的架构，这种方式对服务器资源要求比较高，并发局限于应用中，JDK1.4以前的唯一选择。

（3）NIO

  1. 概念说明：
    • non-blocking的简称
  2. TCSC(实例代码):NIO的code
  3. 场景：
    • 例子：还拿烧开水来说，NIO的做法是叫一个线程不断的轮询每个水壶的状态，看看是否有水壶的状态发生了改变，从而进行下一步的操作
    • 使用范围：NIO方式适用于连接数目多且连接比较短（轻操作）的架构，比如聊天服务器，并发局限于应用中，编程比较复杂。

（4）AIO

  1. 概念说明：
    • 异步IO的简称
  2. TCSC(实例代码):AIO的code
  3. 场景：
    • 例子：异步非阻塞无需一个线程去轮询所有IO操作的状态改变，在相应的状态改变后，系统会通知对应的线程来处理。对应到烧开水中就是，为每个水壶上面装了一个开关，水烧开之后，水壶会自动通知我水烧开了。
    • 使用范围：AIO方式使用于连接数目多且连接比较长（重操作）的架构，比如相册服务器，充分调用OS参与并发操作，编程比较复杂，JDK7开始支持。

二、Linux IO模型

（1）相关知识

  1. 用户空间和内核空间：
    • 现代的操作系统都是采用虚拟存储器。
    • 系统的寻址空间取决于系统的位数，32位的寻址空间为4G（2^32）。
    • 操作系统的核心是内核，它独立于普通的应用程序，可以访问受保护的内存地址，并且拥有所有的硬件的访问权限
    • 针对操作系统，一部分的供内核使用的内存叫做内核空间
    • 供用户程序使用的内存叫做用户空间
  2. 缓存IO：
    • 缓存IO：被称为标准IO，基本所有的操作系统都是缓存IO。在Linux中的缓存IO中，操作系统会将Io的数据缓存到文件系统的页缓存中（Page Cache）
    • 一般的IO操作会先将数据Copy到内核空间的缓存区，然后在copy到用户空间
    • 数据传输中需要在内核空间和用户空间来回copy，CPU和内存的开销比较大，由此衍生出zero-copy技术
  3. 一般IO操作的流程：
    • 第一阶段：等待数据准备
    • 第二阶段：将数据从内核空间copy到进程中

（2）IO模型

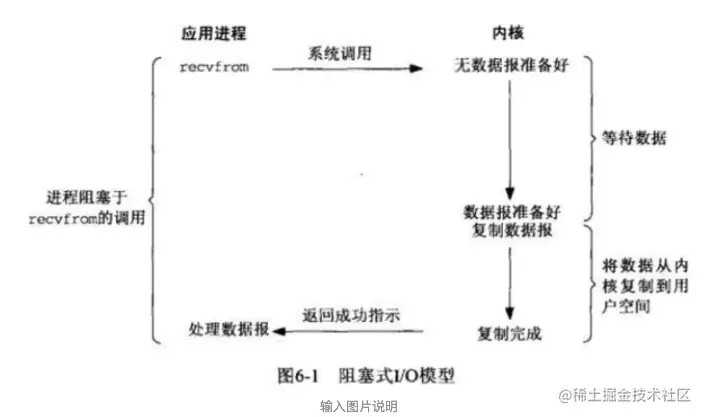

  1. 同步阻塞IO：

    • 在同步阻塞IO的情况下，用户空间执行一个系统调用（从内核空间），此时，该进程会block住，直到数据准备好，然后从内核空间Copy到用户空间，再进行数据处理逻辑
    • 流程图： BIO流程图
    • 代码：code

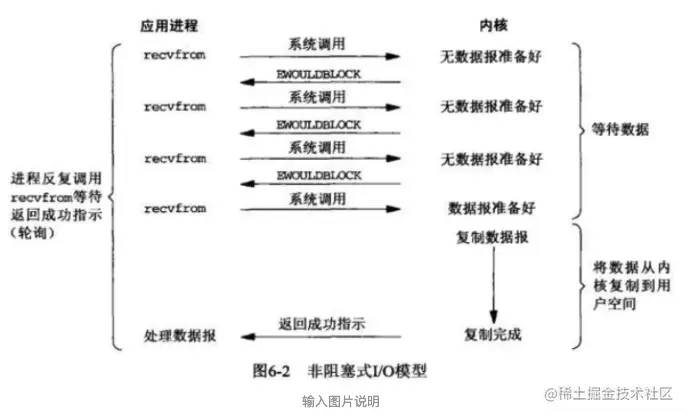

  2. 同步非阻塞IO：

    • 在同步非阻塞IO的情况下，用户执行一个系统调用，进程不会被block住，内核空间会立刻返回一个flag，然后进程可以先执行其他的任务，再发起系统调用，重复上述过程。一般这过程被称为轮询。此处的内核空间到用户空间的数据copy依旧是block的。
    • 流程图： NIO流程图)
    • 代码：code

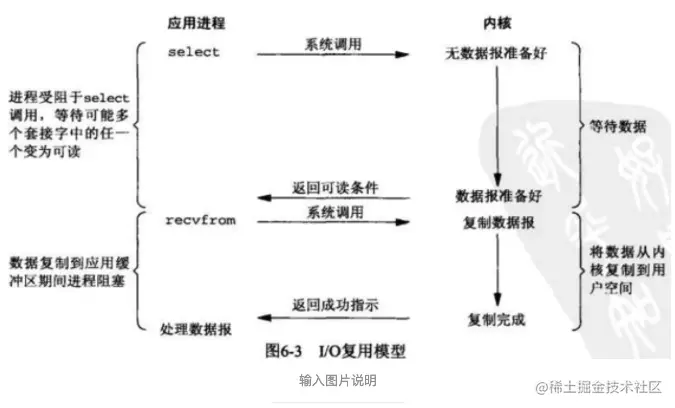

  3. IO 多路复用：

    • 事件驱动IO
    • 流程图: 20210504222427
    • 代码:code

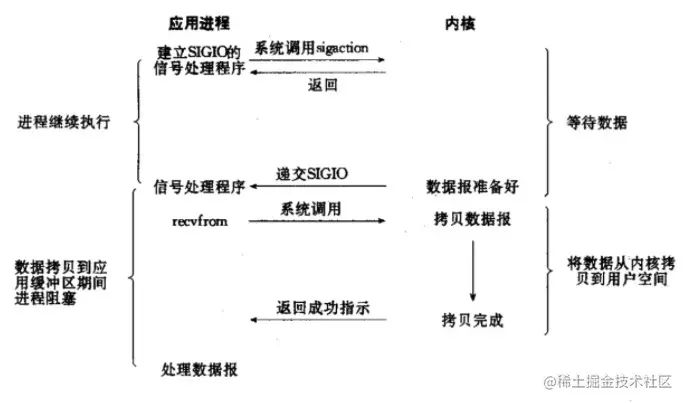

  4. 信号驱动式IO：

    • 首先我们允许Socket进行信号驱动IO,并安装一个信号处理函数，进程继续运行并不阻塞。当数据准备好时，进程会收到一个SIGIO信号，可以在信号处理函数中调用I/O操作函数处理数据
    • 流程图： 20210504222636
    • 代码: code

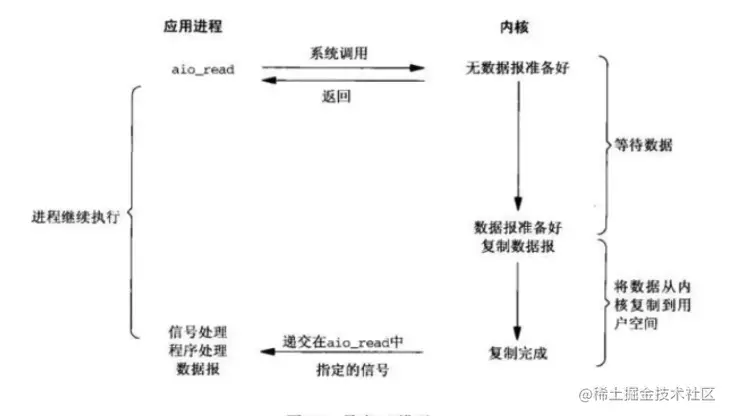

  5. 异步非阻塞 IO:

    • 用户进程进行aio_read系统调用之后，无论内核数据是否准备好，都会直接返回给用户进程，然后用户态进程可以去做别的事情。等到socket数据准备好了，内核直接复制数据给进程，然后从内核向进程发送通知。IO两个阶段，进程都是非阻塞的。
    • 流程图： 20210504222815
    • 代码: code1 code2

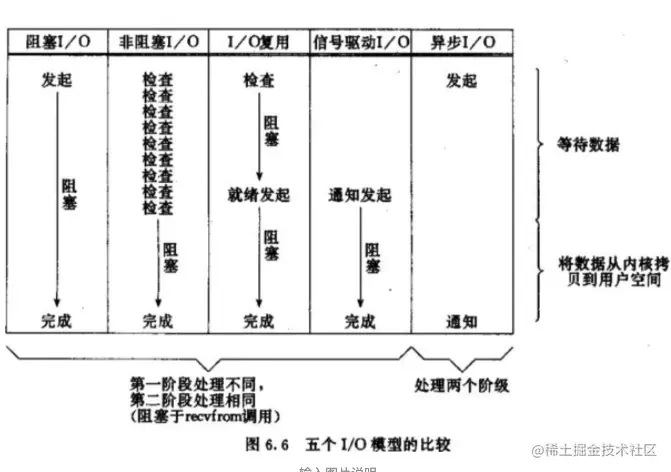

  6. IO 模型的比较： 20210504223109

(3)jvm 中对linux io的封装(需要openjdk源码)

  1. jvm 中对io操作的封装
    • io_util_md.h ,io_util_md.c ,io_util.c ,libnio
  2. jvm中的native方法包：share/native

Linux 内存相关

内存

  1. 基本概念：
    • 地址空间：操作系统对物理内存的抽象。可以来访问内存的地址集合，每个进程都有自己的地址空间，并且在每个进程看来都是等于物理内存大小的空间，进程可以任意的去访问，不需要担心影响其他的进程，因为访问的都是虚拟地址。
    • 地址空间的划分：4GB的内存中，有1GB的是共享空间，也叫做内核空间，其他的都是进程独享的又叫做用户空间。当4GB的空间都满了，就会把一部分的无用的内存数据保存到磁盘中来腾出空间，这种技术叫做虚拟内存。
    • 内核空间/用户空间：内核空间的数据在用户模式下的进程是不可见的，当进程切换到内核模式的时候才可以对内核空间的数据访问。
  2. 页：
    • 32位系统中，每个进程都有4G的地址空间，但是程序在运行的时候并不需要程序中所有的内容，需要的只是当前正在执行的一部分和相关的数据就可以，因此可以将整个地址空间分成一个个连续的大小固定的块（比如4KB），只要那些需要的块在内存中即可，这一个个的块就是页（page）。这样的好处就是当程序运行或者停止时，系统不用把整个进程的内容移进移出，而只要移动一个个页就可以，这样既提高了效率又节省了空间，才使得多个进程能够同时存在于内存中。注意，这里的页是指虚拟地址空间里连续的一段，而物理内存中这样连续的段则称为page frame，它们的大小相同，进程的页放进内存中时就放到一个个的page frame中。
    • 逻辑地址到物理地址的转换:

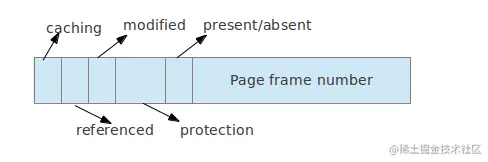

      Linux为每个进程维护了一个page table，这个表里的每一条记录表示一个page. 21230624-9974355e8d9c4f058b87a422cd0d5576 每条记录中通过一些位标识了这个页是否存在于实际内存中，允许什么方式的访问，是否被修改过，是否正在被使用，是否进行缓存等信息，其中最重要的就是page frame number，系统就是由此得到的该页在实际内存中的位置。
    • 页的回收：在系统运行期间，随着越来越多的程序的启动和运行，越来越多的物理内存会被占用，而系统必须保证有空闲的内存来维持正常的运行，Linux使用了一种叫PFRA（page frame reclaiming algorithm) 的算法将一些暂时没用的page frame释放来腾出空间，的目标就是从内存中选出要释放的page frame。
  3. 地址转换：

    • 基于硬件的动态地址转换:
      cpu中添加俩个硬件寄存器（MMU），基址寄存器（保存进程物理地址的起始地址），界限寄存器（进程的地址边界）。通过这俩寄存器可以做到地址转换，具体的实现如下公式：
      物理地址 = 虚拟地址 + 基本地址

    • 快速地址转换(TLB): 参考：TLB的作用和工作原理

参考：

  1. 聊聊Linux 五种IO模型
  2. LinuxIo 概览
  3. 从操作系统层面理解Linux下的网络IO模型
  4. 如何查找 jdk 中的 native 实现
  5. 揭秘java虚拟机 第一版
  6. 通过Linux理解操作系统（四）：内存管理（上）
  7. 通过Linux理解操作系统（五）：内存管理（下）
  8. TLB的作用和工作原理
  9. 操作系统导论 第一版
