版本： 开始看的是3.4.14版本，后面对比了一下3.5.5版本

客户端管理

ZK服务端和客户端通过TCP长连接进行交互，ZK服务端开启TCP server有两种方式：

  1. 基于Netty实现的NIOServerCnxnFactory
  2. 基于Java原生NIO实现的 NIOServerCnxnFactory

需要说明的是，ServerCnxnFactory只用于客户端连接的管理，和其他server之间的交互是没有关系的，这个要搞清楚。线上用的是默认模式，也就是NIOServerCnxnFactory模式，所以接下来主要以分析NIOServerCnxnFactory模式为准

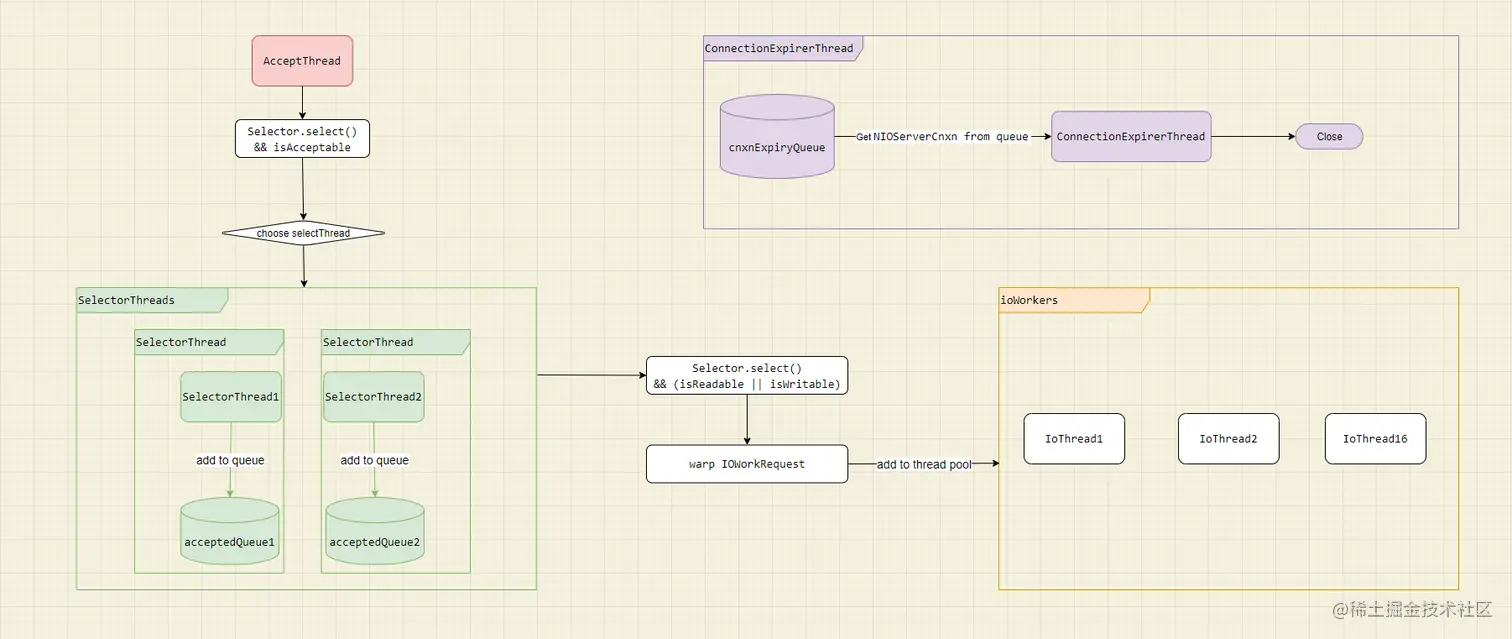

在说连接管理之前，先看看NIOServerCnxnFactory中的线程管理，即：哪些线程用于处理连接请求，哪些请求用于处理读写请求，开启多少个Selector线程等。因为默认情况下，具体的线程数和CPU核心数相关，所以我们这里假设CPU核心数为8:

  1. 连接请求：对应1个线程，即AcceptThread，该线程会持有一个独立的Selector。如果收到连接请求，会将该请求对应的SocketChannel推送到SelectorThread中的阻塞队列，接下来的逻辑又SelectorThread来处理
  2. SelectorThread：线程数为sqrt(numCores/2)，所以这里对应2个SelectorThread线程，每个对应一个Selector。该线程有两个作用，一个是处理AcceptThread推送过来的连接请求，将其封装成NIOServerCnxn对象，维护到Map缓存中；另一个作用就是接收读写请求,然后将读写请求封装成IOWorkRequest对象，最后提交到ioWorkers线程池，也就是它只管接收IO请求，然后快速提交到ioWorkers线程池，具体的业务逻辑由ioWorkers线程池处理，所以这个过程也非常快
  3. ioWorkers：线程数为numCores*2，所以这里线程数为16。该线程池用于处理SelectorThread线程提交多来的IO任务，也就是具体的业务逻辑，该线程池类型默认为Executors.newFixedThreadPool。NIOServerCnxn通过SelectionKey#attachment传递
  4. ConnectionExpirerThread：线程数1,对应图中的ClearThread，用于清理已经过期的连接，这里面涉及到ExpiryQueue数据，有关于该数据结构的介绍，参考Session管理章节

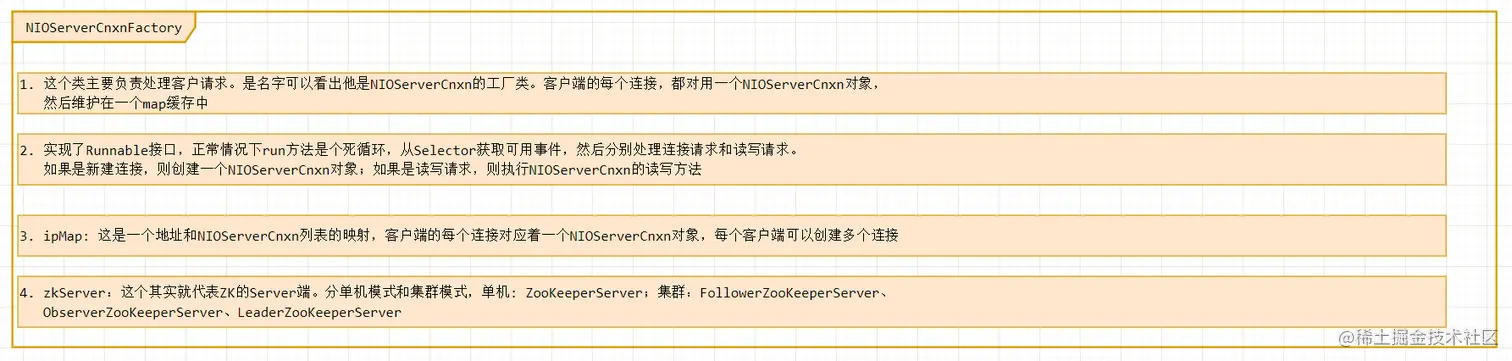

上面其实主要说明了NIOServerCnxnFactory中的线程管理，那客户端的一个连接在NIOServerCnxnFactory中会被抽象成什么？上面简单提到了，会被封装成NIOServerCnxn对象

  1. NIOServerCnxn：可以看成是客户端连接的一个抽象。后面涉及到的一些客户请求处理，都和这个对象息息相关

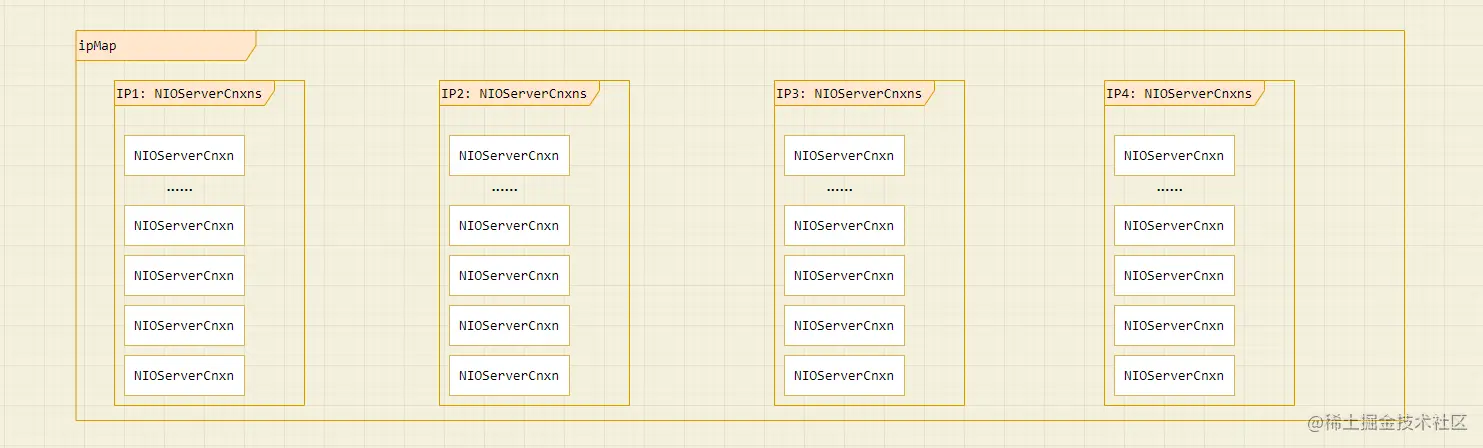

  2. ipMap: 以客户端IP为key，NIOServerCnxns为value的hash表。一个zk客户端可以和server建立多个长连接，server端会对每个zk客户端的连接数进行限制，默认是是60
  3. cnxns：NIOServerCnxn的Set集合，主要用于4字命令


Session管理

  1. 客户端第一次IO请求的时候，涉及到NIOServerCnxn对象的初始化，即执行NIOServerCnxn#readConnectRequest方法
  2. 因为是第一次IO请求，此时客户端和server端仅仅是建立了TCP长连接，此时还没有创建Session,所以在该方法中将为该客户端创建一个SessionImpl对象，即ZooKeeperServer#createSession方法
  3. 继续执行SessionTracker#createSession方法，该方法会将创建的Session对象维护到SessionTrackerImpl中的缓存中，同时返回一个sessionId，之后客户端每次请求的时候都要带上该sessionId。在集群模式下，还需要将该Session同步到其他server节点，会更复杂，我们后面再分析
  4. 将创建的sessionId维护到NIOServerCnxn对象中
  5. NIOServerCnxn对象已初始化，然后收到IO请求，则会执行NIOServerCnxn#readRequest方法，进而调用ZooKeeperServer#processPacket => ZooKeeperServer#submitRequest方法。该方法将先调用ZooKeeperServer#touch方法，将SessionTrackerImpl中的session活跃时间更新，如果session或已过期，则会报错；然后将请求交给ZooKeeperServer业务逻辑链进行处理

那么SessionTrackerImpl中的Sessions是如何维护的？它怎么知道哪个Session到期了哪个没到期？

  1. sessionsById：数据结构为key为sessionId, value为SessionImpl的Map

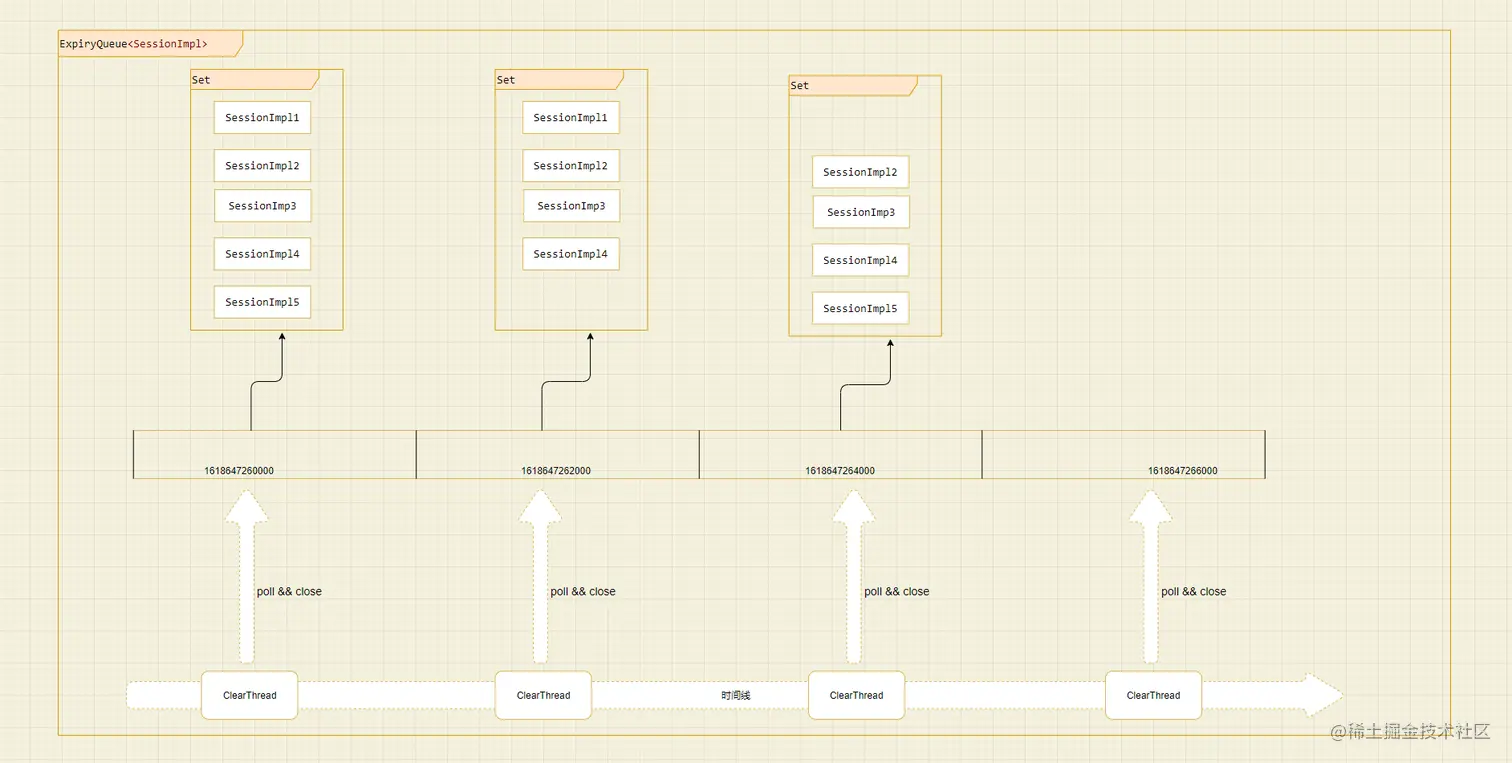

  2. sessionExpiryQueue：ExpiryQueue<SessionImpl>。有关于ExpiryQueue的数据结构，见下面的图，SessionTrackerImpl即对应下图中的ClearThread，在它的run方法中会不停的清理sessionExpiryQueue中已过期的元素


  1. ExpiryQueue底层的存储结构为key时间戳，value为Set的Map，需要注意的时候，这里的时间戳可以被tickTime整除，两个key之间至少相隔一个tickTime
  2. 每个格子的长度为tickTime，tickTime在ZK中默认为2000
  3. 上面已经说错了，客户端每次请求(包括心跳)过来的时候，server端都需要更新该客户对应的Session的活跃时间，其实就是更新该Session在ExpiryQueue中的格子位置，这将触发ExpiryQueue#update方法
  4. 假如客户端配置的sessionTimeOut为10，当前时间为1618647260000，在执行ExpiryQueue#update方法的时候，首先以((now + sessionTimeOut)/tickTime + 1) * tickTime计算出给session的格子位置，即((1618647260000+10000)/2000 + 1)/2000 = 16186472612000,该公式可以保证计算出来的结果可以被tickTime整除
  5. 根据步骤4的公式可以得出，如果这是一个刚刚创建的Session，那么该Session将会被放到16186472612000格子对应的Set集合中；如果这是一个在ExpiryQueue中已经存在的Session，则会先将该Session移动到16186472612000格子对应的Set集合中，然后从老的Set集合中删除
  6. 上面只说了Session的更新，还有些情况没考虑。假如客户端连接断开了，那么该Sessioin会一直在该Map中不会被清除，这样将导致内存泄漏了，最后可能会导致Server端OOM。除此之外，ZK中的sessionTimeOut是一个非常重要的概念，比如客户端在sessionTimeOut之后又重连上来了，这时候该Session其实是不可用的。那说明还需要有一种失效Session清理机制
  7. 清理逻辑其实很简单，开一个独立的线程，一直以当前时间计算出格子，然后将该格子对应的Set集合为全部清除。根据上面的介绍我们明确的知道，如果一个Session是有效的，它会一直向后移动，当前时间格子对应的Set集合，代表是可以被清除的Sessions

业务逻辑链

上面只是介绍了客户端的连接管理，还没有看到客户端提交的业务请求流程，比如创建一个节点，不过我们大概也可以猜测入口在ioWorker中。而有关于server端的处理逻辑，其实是通过责任链的形式将各个RequestProcessor组织起来的，比如：写事务日志、更新DataTree缓存等，在ZK中对应着不同的RequestProcessor。根据zkServer角色的不同，对应的责任链也不一样。

比如在单机模式下，在ZooKeeperServer#startup方法中，会执行RequestProcessor链路初始化的逻辑，如下：

RequestProcessor finalProcessor = new FinalRequestProcessor(this);
RequestProcessor syncProcessor = new SyncRequestProcessor(this, finalProcessor);
((SyncRequestProcessor)syncProcessor).start();
firstProcessor = new PrepRequestProcessor(this, syncProcessor);
((PrepRequestProcessor)firstProcessor).start();

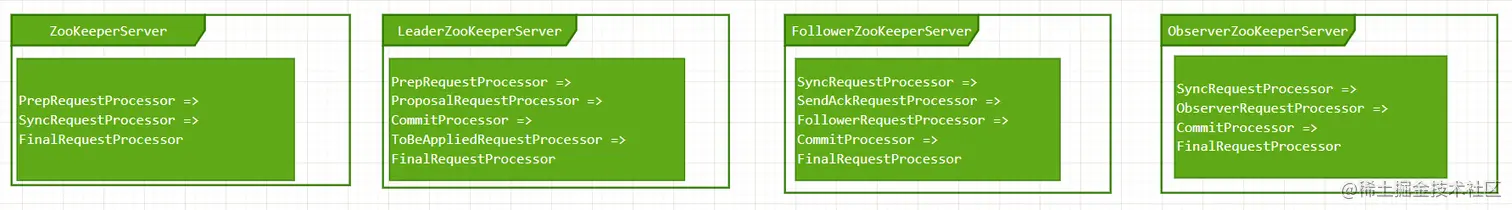

下图是各个不同状态的zkServer对应的RequestProcessors image.png

数据存储

  1. 有关于ZK的数据存储，都和ZKDatabase相关，可以看成是ZK操作数据的门面类，里面包括了ZK以下几种类型的数据：DataTree、FileTxnSnapLog、minCommittedLog、maxCommittedLog、committedLog等
  2. DataTree：ZK节点在内存中的表现形式，包括节点路径和节点的Map映射、dataWatches、childWatches、ephemerals等
  3. 快照文件：快照文件对应ZK截至到某一个时刻的全量数据，文件名为snapshot.{事务ID}，其中文件名上的事务ID表示这个文件里面最大的事务ID。每执行50000~100000个事务后，会创建一个snapshot文件。可以根据ZK的文件清理策略对其进行清理
  4. 事务日志文件：对应ZK的写前日志，文件格式为log.{事务ID}，其中文件名上的事务ID表示这个文件里面最小的事务ID
  5. 每提交一个事务后，会将该数据提交到DataTree缓存中都i
  6. 每次ZKServer启动之前，都会将快照日志和事务日志加载到DataTree。快照文件的加载顺序是：对所有快照按照事务ID从大到小进行排序，取出其中的前100个，然后依进行加载，如果第一个文件加载成功就直接返回，否则加载第二个，以此类推。快照文件加载之后，即可以得到现阶段的一个最新事务ID，然后根据该事务ID去查找需要加载事务日志文件，如果找到事务日志文件，则会对事务日志进行一一回放，至此有关于数据加载已经完成。有关于根据事务ID找事务文件时涉及到的一些细节，可以参考文件清理章节

Watch机制

  1. watch对应两部分：watch注册和watch触发。可以通过ZK提供的几个固定API供进行watch注册，注册的watch会在客户端保存，同时在服务端被标记；watch触发就是说当对应的节点发生变更时，服务端会向客户端派发对应的节点变更事件
  2. 在原生ZK中，提供了以下几个API供我们注册Watch，分别为Zookeeper构造函数、Zookeeper#exists、Zookeeper#getData、Zookeeper#getChildren、Zookeeper#removeWatches。我们平时使用zkClient的各种subscribexx等方法，都是经过封装过的
  3. 对应的节点变更事件有：创建节点事件、删除节点事件、更改节点事件、子节点列表变化事件，对父节点的变更以及孙节点的变更都不会触发watcher，而对watcher本身节点以及子节点的变更会触发watcher

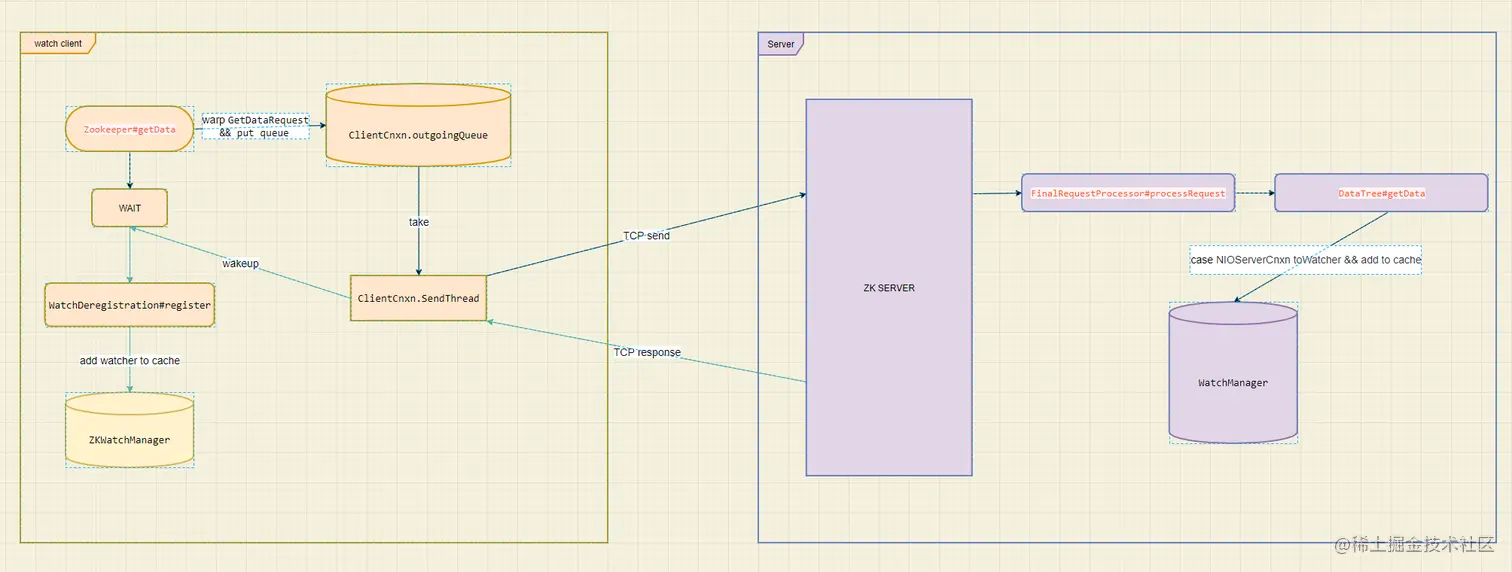

Watch注册

下面我们以Zookeeper#getData为例，对应的目标节点是/zk/test，讲解watch注册的整个流程

  1. 执行Zookeeper#getData方法，假设这里我们传入了一个自己写的Watcher对象
  2. 将Watcher对象封装成DataWatchRegistration对象，将请求体封装成GetDataRequest对象，然后将该消息推送到异步发送请求线程的阻塞队列中
  3. 在该请求返回前，客户端线程会一直阻塞
  4. 客户端收到返回结果后，执行DataWatchRegistration#register方法，该方法主要用于向Zookeeper.ZKWatchManager.dataWatches缓存中添加我们传入的那个Watcher

那么服务端收到watch注册请求会做什么呢？

  1. 服务端收到客户端请求，请求最终会进入FinalRequestProcessor#processRequest方法，然后执行ZKDatabase#getData => DataTree#getData 方法
  2. 先从DataTree中获取节点数据，然后将代表当前客户连接的NIOServerCnxn当作一个Watcher添加到DataTree.dataWatches缓存中，NIOServerCnxn实现了Watcher接口
  3. 我们可以先看看NIOServerCnxn#process方法的逻辑，其实就是创建一个WatcherEvent对象，然后发送给客户端

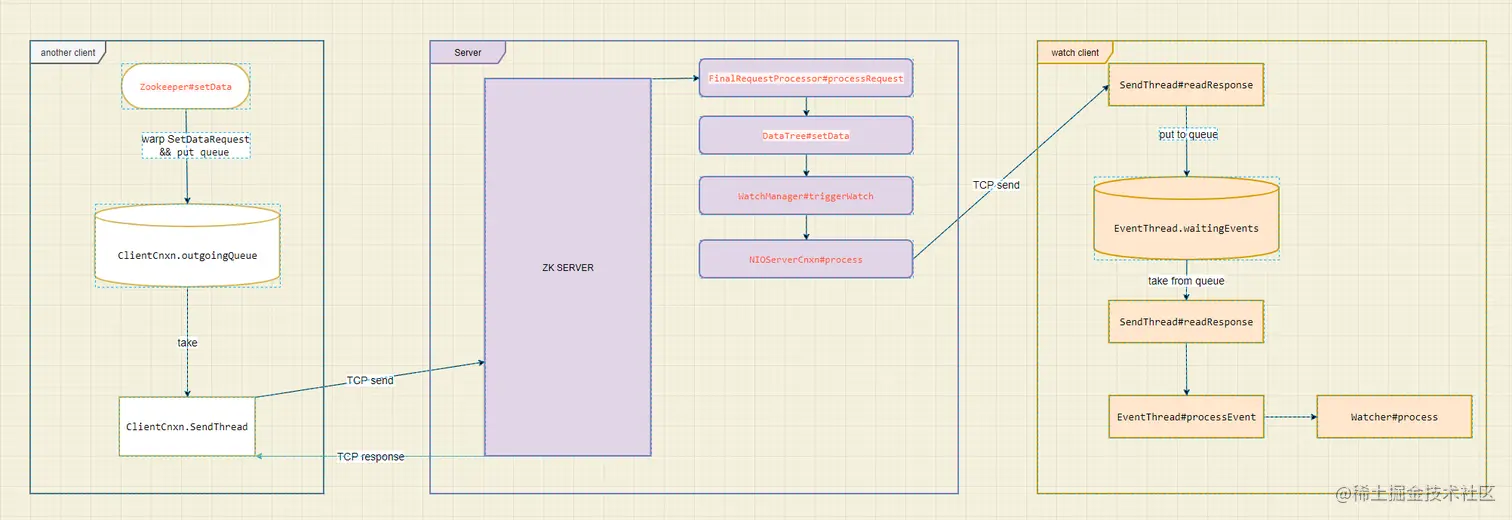

Watch触发

下面我们以Zookeeper#setData为例，对应的目标节点是/zk/test，讲解watch触发的整个流程

  1. 以创建节点为例，最终执行到FinalRequestProcessor#processRequest方法，然后执行ZooKeeperServer#processTxn => ZKDatabase#processTxn => DataTree#processTxn 方法
  2. 执行DataTree#setData方法，做一些前置校验，然后给节点赋值
  3. 触发dataWatches.triggerWatch方法，即触发watch，对应的是WatchManager#triggerWatch方法
  4. 在WatchManager#triggerWatch方法中，先根据path找到watchers，然后将这些watchers从缓存中删除，然后执行Watcher#process方法，和上面对应起来，这里会执行NIOServerCnxn#process方法，即向客户端发送一个WatcherEvent事件

那么客户端收到服务端发送过来的WatcherEvent事件会怎么出列呢？

  1. 在客户端的SendThread#readResponse方法中，解析服务端返回的WatcherEvent事件，然后将该WatcherEvent推送到EventThread.waitingEvents阻塞队列中
  2. EventThread线程不断从EventThread.waitingEvents阻塞队列中拿消息吗，然后执行根据服务端返回的WatcherEvent找到客户端之前注册的Watcher对象，同时将该Watcher从客户端移除，然后执行EventThread#processEvent方法
  3. 在EventThread#processEvent方法中，会触发客户端的Watcher#process方法，支持，整个流程结束


单机启动流程

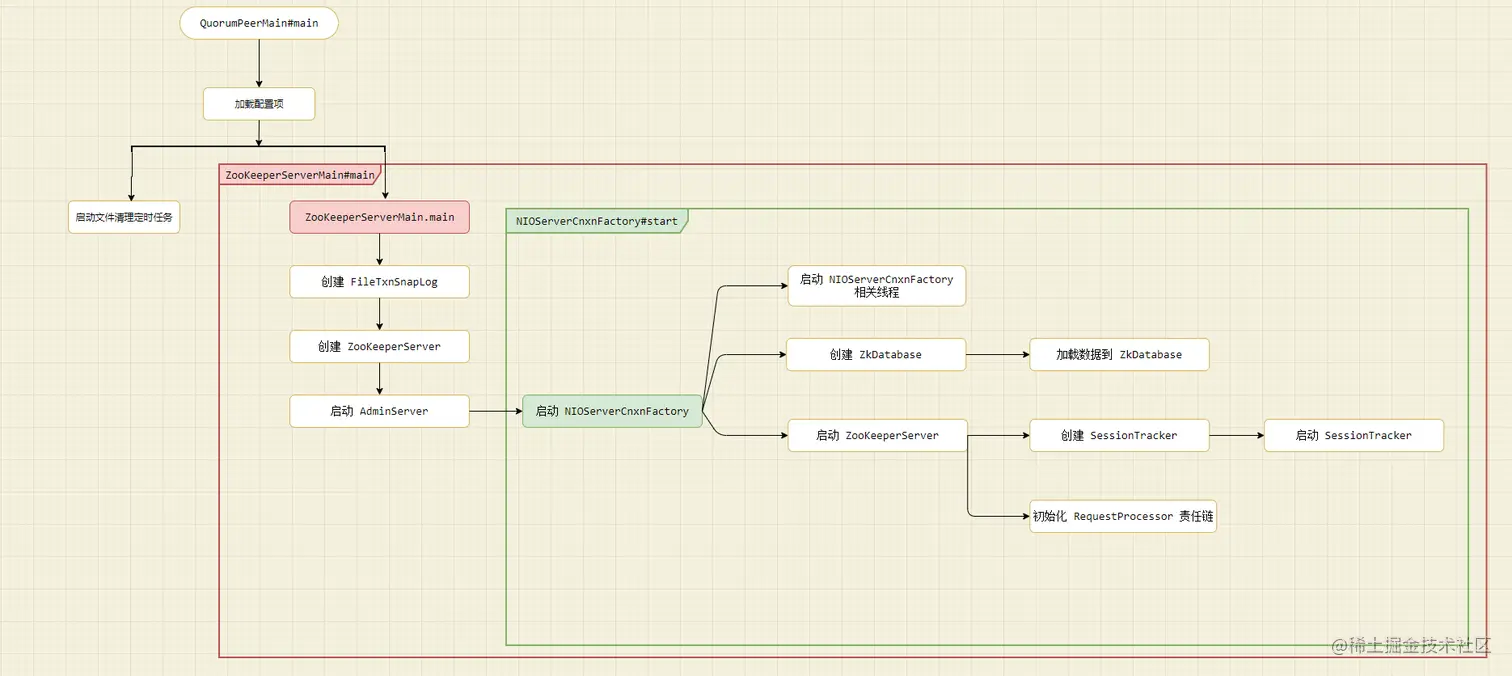

有了上面几个章节的基础，现在简单串起来看看ZK单机模式下的启动流程 image.png


  1. 从配置文件中加载配置项
  2. 启动文件清理的定时任务
  3. 启动AdminServer
  4. 启动NIOServerCnxnFactory，启动相关的线程，这时候就可以接收客户端连接了
  5. 创建ZkDatabase，并从快照文件和事务日志文件中加载数据到内存
  6. 启动ZooKeeperServer,在这个期间，会启动SessionTracker，用于Session的管理
  7. 初始化RequestProcessor责任链


单机事务请求

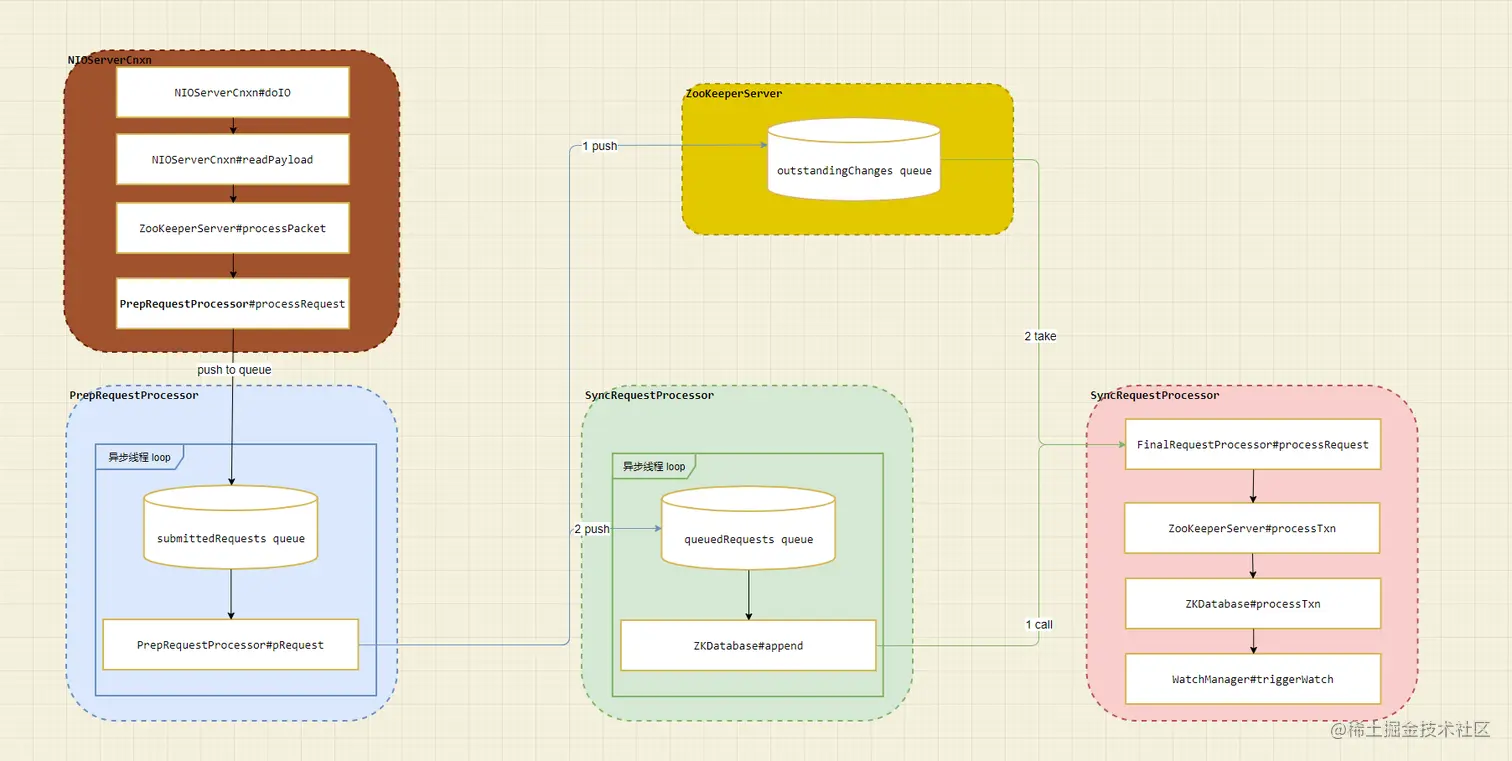

  1. 整体流程参考下图，还有很多细节有待研究
  2. 有关于ZooKeeperServer.outstandingChanges，需要知道的是，只有写请求的时候才会向这个阻塞队列里面推消息。关于它的作用，目前根据它用到的地方，我感觉是和zk的OpCode.multi指令有关：当我们在一次请求中涉及到多个命令，比如先改 -> 再查 -> 再改，当第一次修改之后，写了事务日志，但因为还没提交，所以再内存中看到的还是老数据，通过ZooKeeperServer.outstandingChanges，就可以先将修改后的值写到这个阻塞队列和其独赢的缓存，然后查询的时候就可以看到当前请求修改的数据了。能力有限，有待研究
  3. 在FinalRequestProcessor#processRequest中，会先执行ZKDatabase#processTxn方法，即内存DataTree缓存。然后更新ZKDatabase.committedLog队列，这个队列主要用于数据同步，基于这个确定数据同步方式

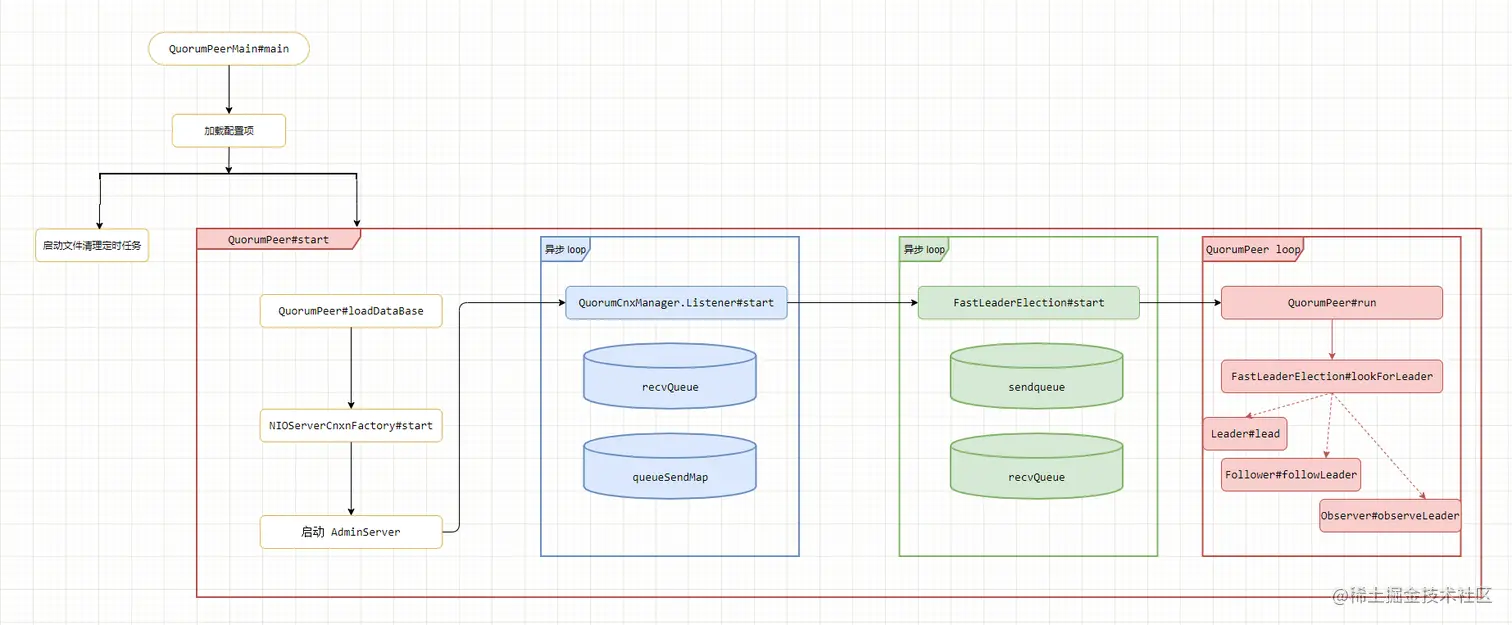

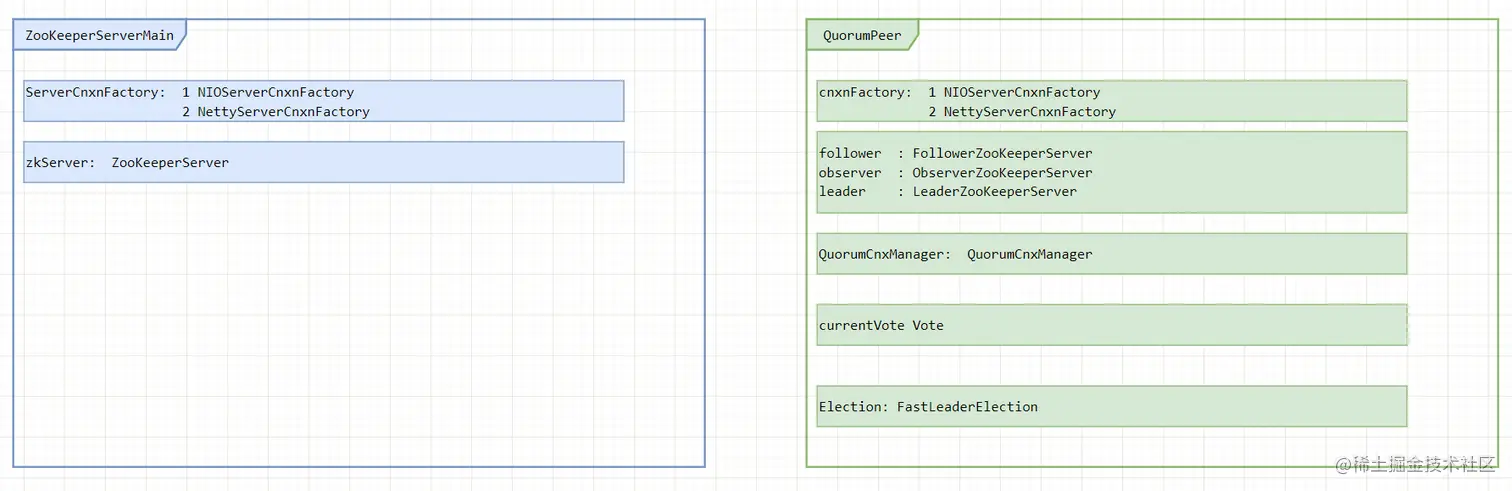

集群启动流程

  1. 加载配置项及前置校验
  2. 加载数据：从快照文件和事务日志文件中加载数据到内存
  3. 启动NIOServerCnxnFactory，启动相关的线程，这时候就可以接收客户端连接了
  4. 启动AdminServer
  5. 初始化选主用的相关资源，主要包括：QuorumCnxManager.Listener#start、FastLeaderElection#start。这里面一共涉及到5个线程，开启了几个server之间选主长连接的端口
  6. 选主： 执行QuorumPeer#run => FastLeaderElection#lookForLeader，这个动作做完之后，将触发各个server之间暗建立选主专用的长连接，让步骤5中的几个线程活动起来了
  7. 步骤6选主完成之后，已经确定了准leader，各个server的状态创建对应的ZookeeperServer，因为根据Server状态的不同，他们的职责是不一样的，所以要区分开来，主要有以下状态：
    1. 如果leader： 创建Leader 和 LeaderZooKeeperServer
    2. 如果follower： 创建Follower 和 FollowerZooKeeperServer
    3. 如果observer： 创建Observer 和 ObserverZooKeeperServer
  8. 到这里，整个集群还是不可用的，还要数据同步，数据同步里面包括了很多细节，简单总结一下：
    1. leader启动TCP server，同时计算出当前leader的epoch，然后阻塞等待其他server的epoch同步请求
    2. follower向leader发送epoch同步请求，获取最新的epoch。如果获取成功，follower需要向leader反馈一个epoch ACK
    3. leader收到超过半数的epoch ACK，从epoch ACK上获取该follower最新的zxid，根据该zxid和本地的commitLog计算数据同步方式，然后将同步请求发送到其他follower节点
    4. follower接收同步数据，然后然后进行数据同步
    5. leader向follower发送NEWLEADER请求，等待超过半数follower返回NEWLEADER ACK
    6. leader收到半数NEWLEADER ACK后就启动LeaderZooKeeperServer，然后通过异步的方式向follower发送UPTODATE，开始正常接收请求
    7. follower收到UPTODATE之后就启动FollowerZooKeeperServer，开始正常接收请求
  9. 至此，整个集群启动成功，开始正常服务

image.png image.png

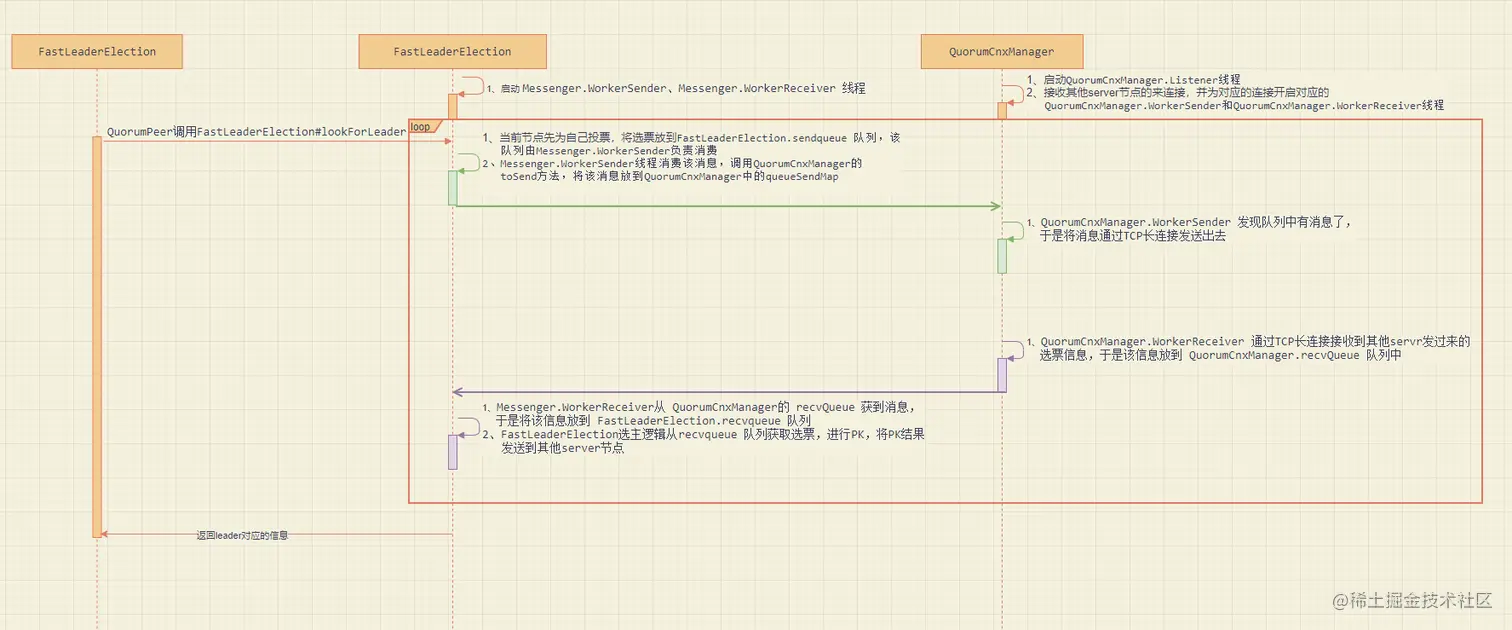

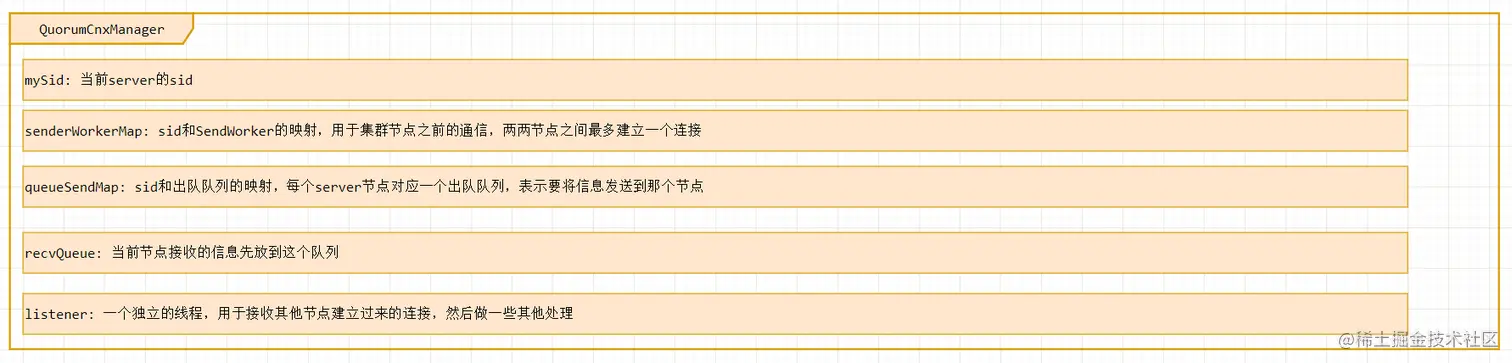

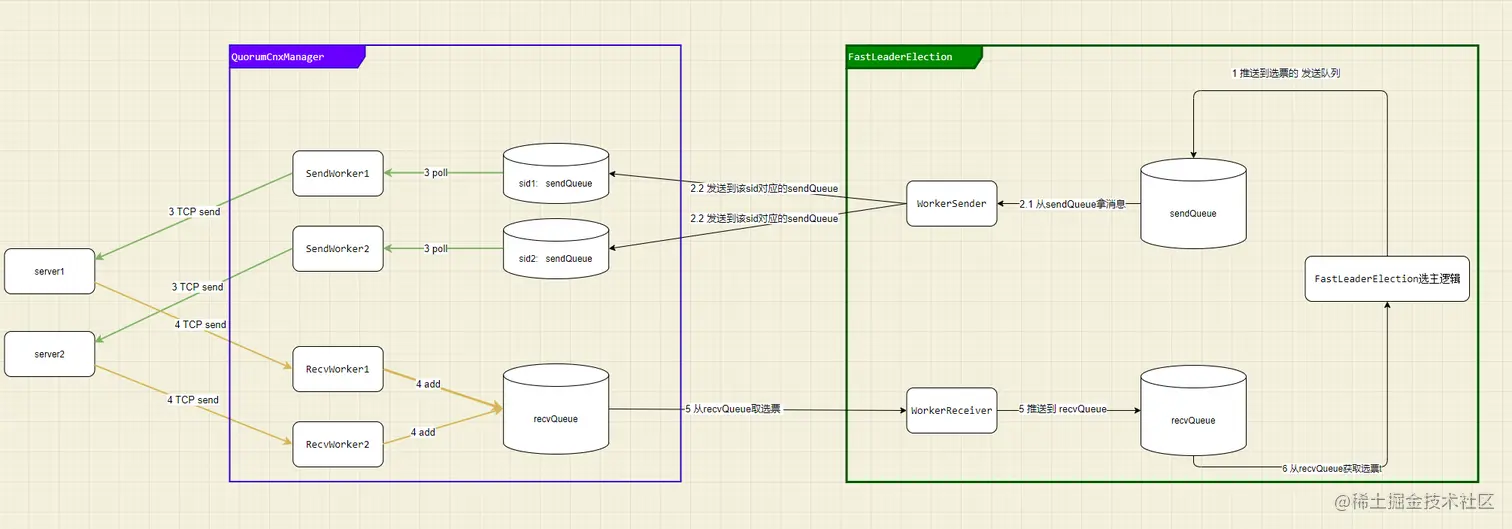

选主交互

  1. QuorumPeer线程启动之后，先通过FastLeaderElection#lookForLeader选主，在选主完成之前，该线程会一直阻塞
  2. 初始状态为LOOKING,先将代表自己的选票发送出去：每个sid对应一条ToSend消息,然后将这些消息推送到FastLeaderElection.sendqueue队列。如果此时没有和其他server建立连接，则在发送之前会建立TCP长连接
  3. 步骤2说到了建立连接，但什么时候开启选举server端呢？其实在QuorumPeer线程启动之前server端已经开启了，对应QuorumCnxManager.Listener线程逻辑
  4. FastLeaderElection.WorkerSender线程会一直从FastLeaderElection.sendqueue队列拿消息，推送到QuorumCnxManager#sendQueue队列
  5. QuorumCnxManager.SendWorker线程会一直从QuorumCnxManager#sendQueue队列拿消息，通过TCP连接发送到其他server
  6. QuorumCnxManager.RecvWorker线程会一直从socker中读取其他server发过来的选票，然后将选票信息放到QuorumCnxManager#recvQueue队列中
  7. FastLeaderElection.WorkerReceiver线程会一直从QuorumCnxManager#recvQueue队列拿消息，然后进行判断：1. 如果不是一个有效的server节点(根据sid判断)，则直接发送到FastLeaderElection.sendqueue队列，这将导致该信息直接返回server；如果当前节点状态为LOOKING,则先将该选票发送到FastLeaderElection.recvqueue队列，如果收到的选票Epoch比当前机器的Epoch小，则将当前机器的选票发送到FastLeaderElection.sendqueue队列；如果当前节点状态不为LOOKING,则将当前机器的选票发送到FastLeaderElection.sendqueue队列

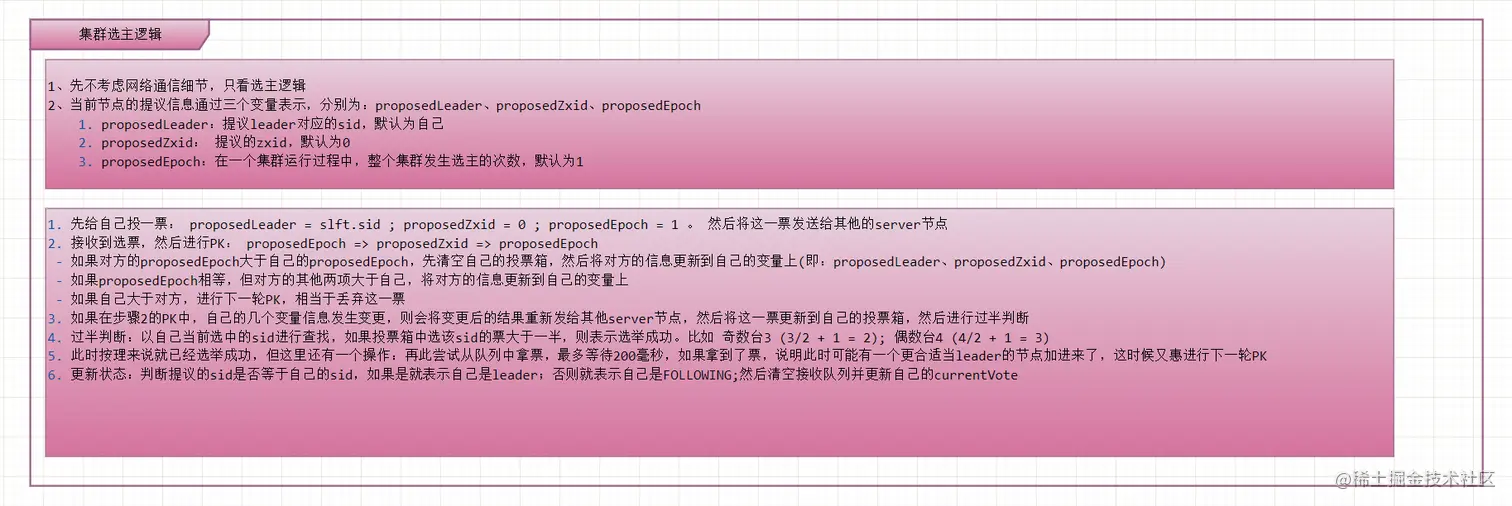

  8. 在 QuorumPeer线程中，选主逻辑会不断的FastLeaderElection.recvqueue队列中拿消息，然后进行PK。然后再重复执行上面的流程，直到选主完成





数据同步

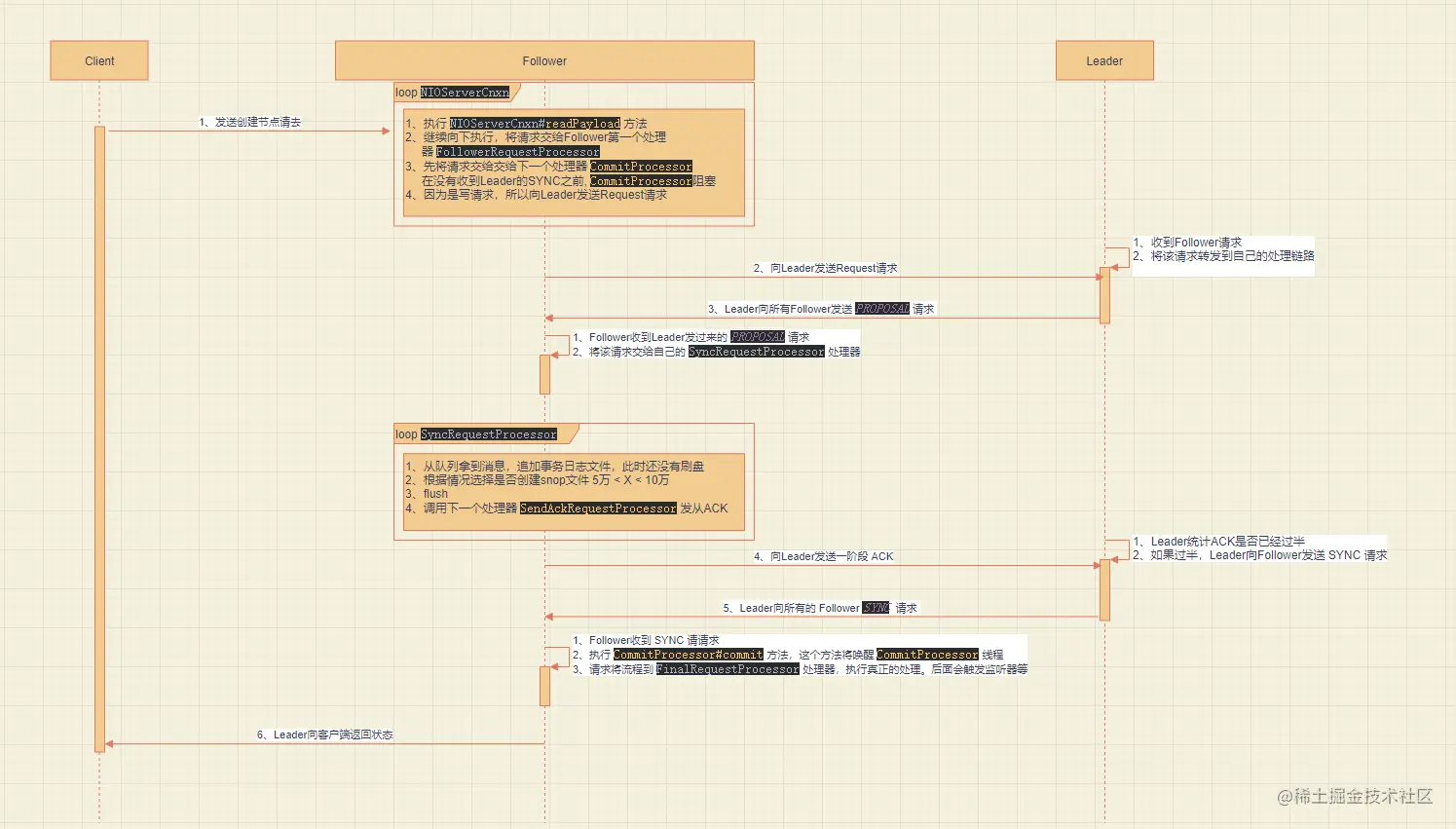

集群事务请求

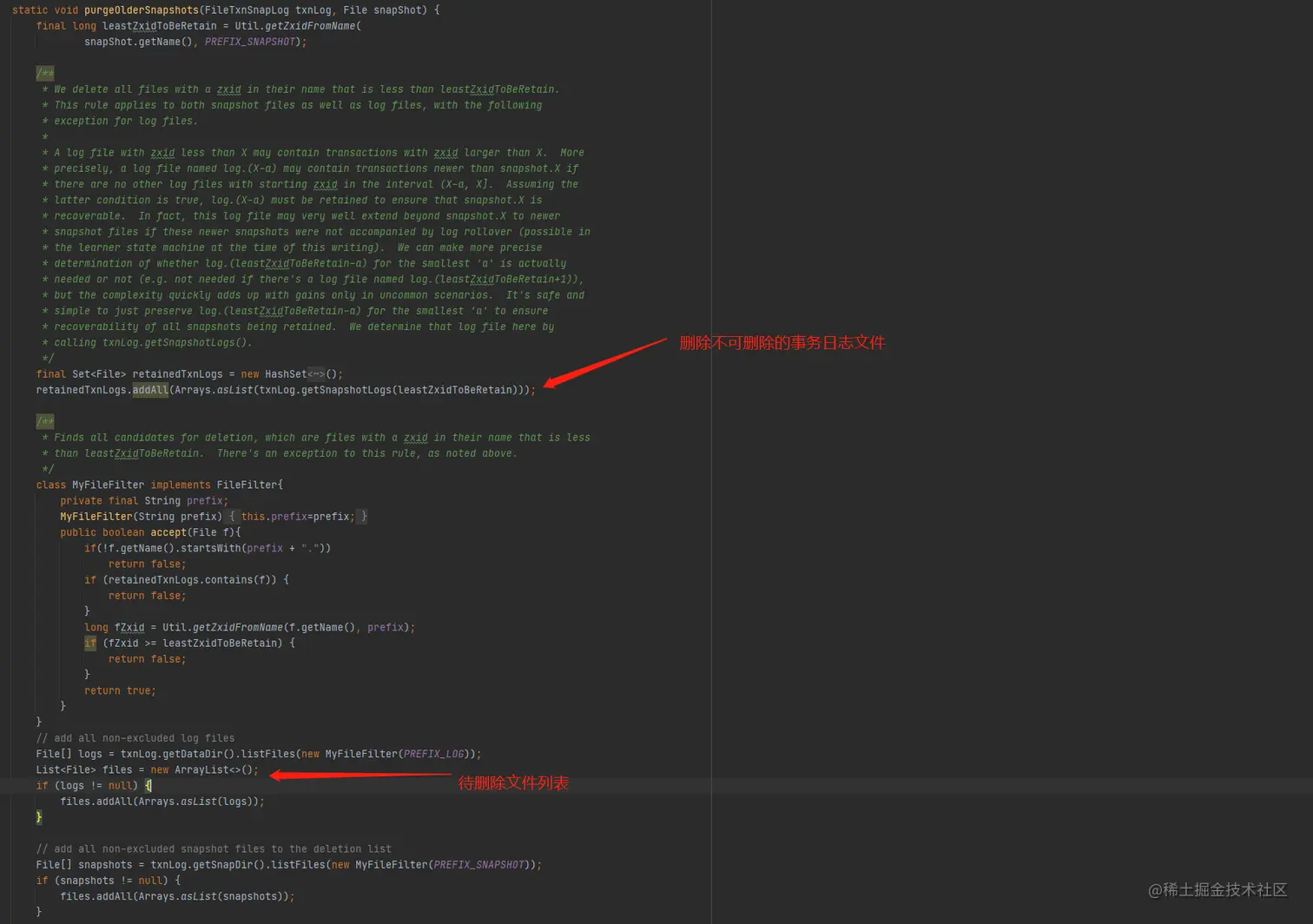

文件清理

  1. 从配置文件中获取autopurge.purgeInterval的值，表示每几个小时执行一次文件清理
  2. 如果autopurge.purgeInterval的值大于0，则创建一个每autopurge.purgeInterval小时执行一次的定时任务，任务逻辑即为清理逻辑
  3. 从配置文件中读取autopurge.snapRetainCount的值，该值表示保留最近的多少分快照文件，该值最小限制为3，以下用n代表该值
  4. 对snap文件进行降序排序，找出最新的n个snap文件
  5. 从n个snap文件文件中，取最小的那个文件，然后根据该文件名找到leastZxidToBeRetain，表示小于leastZxidToBeRetain的快照文件和对应得事务日志文件都可以被删除

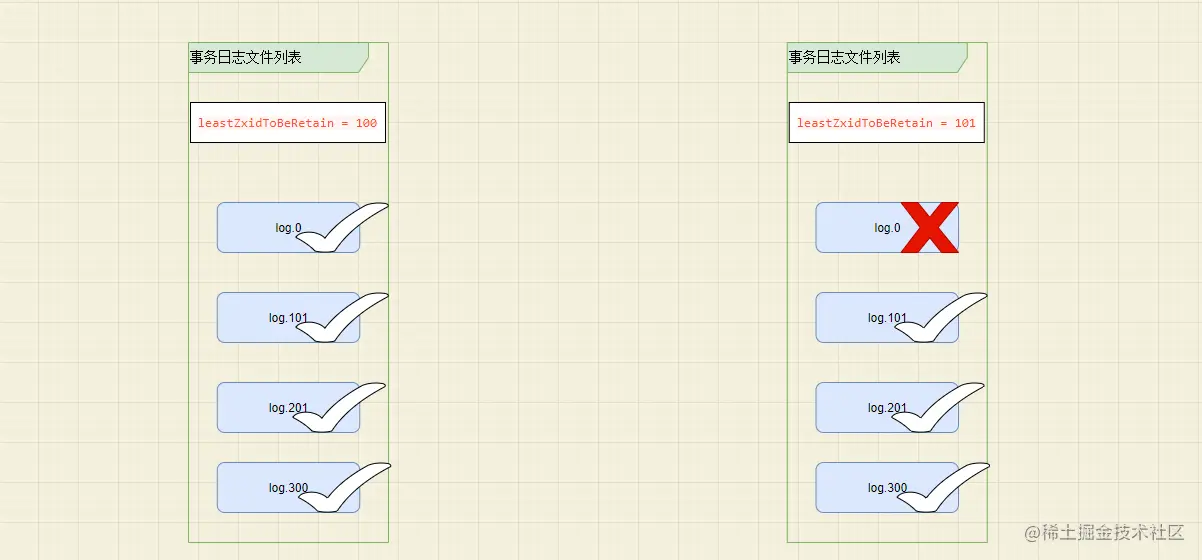

  6. 步骤5有一个需要注意的地方，理想情况下，snap.leastZxidToBeRetain文件对应的下一个事务日志文件为log.leastZxidToBeRetain+1，但很有可能文件log.leastZxidToBeRetain+1不存在，同时log.leastZxidToBeRetain-a文件存在(a>0)，为了保险起见，此时我们需要依赖log.leastZxidToBeRetain-a文件才能完成对文件snap.leastZxidToBeRetain文件的恢复，这说明snap.leastZxidToBeRetain文件可以山粗的时候，log.leastZxidToBeRetain-a文件不一定可以删除，这得分情况
  7. 基于步骤6分析得，如果有log.leastZxidToBeRetain事务日志文件，则返回包括该事务日志文件在内的后面的所有事务日志文件；否则返回包括前一个事务日志文件在内的后面的所有事务日志文件。已知log.70 log.81 log.100：假如leastZxidToBeRetain为80，则返回log.70 log.81 log.100;假如leastZxidToBeRetain为81，则返回log.81 log.100。按理来说，leastZxidToBeRetain为80的时候，也应只返回log.81 log.100，因为事务ID80是可以被删除的，那就代表下一个事务ID是从81开始，但按照代码逻辑却会返回log.70 log.81 log.100。找出的这几个事务日志文件代表不能删除，假设这个文件列表为Q
  8. 删除不在文件列表Q内的事务日志文件
  9. 删除<=leastZxidToBeRetain的快照文件
