1. 前言

上一篇文章讲到,Widget是描述一个UI元素的配置数据,Element才真正代表屏幕显示元素,是某个位置的Widget生成的实例。本篇文章则主要介绍Element的主要功能。

通过上篇文章介绍的Widget TreeFlutter Framework会生成一系列Element,这些Element构成了Element Tree,其主要功能如下:

  • 维护这棵Element Tree,根据Widget Tree的变化来更新Element Tree,包括:节点的插入、更新、删除、移动等;
  • WidgetRenderObject关联到Element Tree上。

2. Element分类

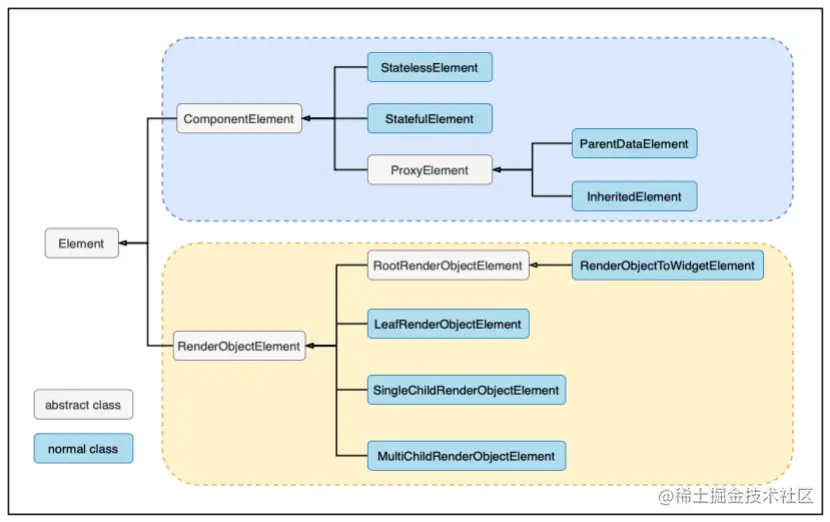

image.png 如上图所示,Element从功能上看,可以分为两大类:

  • ComponentElement 组合类Element。这类Element主要用来组合其他更基础的Element,得到功能更加复杂的Element。开发时常用到的StatelessWidgetStatefulWidget相对应的ElementStatelessElementStatefulElement,即属于ComponentElement
  • RenderObjectElement 渲染类Element,对应Renderer Widget,是框架最核心的ElementRenderObjectElement主要包括LeafRenderObjectElementSingleChildRenderObjectElement,和MultiChildRenderObjectElement。其中,LeafRenderObjectElement对应的WidgetLeafRenderObjectWidget,没有子节点;SingleChildRenderObjectElement对应的WidgetSingleChildRenderObjectWidget,有一个子节点;MultiChildRenderObjectElement对应的WidgetMultiChildRenderObjecWidget ,有多个子节点。

3. Element生命周期

Element有4种状态:initial,active,inactive,defunct。其对应的意义如下:

  • initial:初始状态,Element刚创建时就是该状态。
  • active:激活状态。此时ElementParent已经通过mount将该Element插入Element Tree的指定的插槽处(Slot),Element此时随时可能显示在屏幕上。
  • inactive:未激活状态。当Widget Tree发生变化,Element对应的Widget发生变化,同时由于新旧WidgetKey或者的RunTimeType不匹配等原因导致该Element也被移除,因此该Element的状态变为未激活状态,被从屏幕上移除。并将该ElementElement Tree中移除,如果该Element有对应的RenderObject,还会将对应的RenderObjectRender Tree移除。但是,此Element还是有被复用的机会,例如通过GlobalKey进行复用。
  • defunct:失效状态。如果一个处于未激活状态的Element在当前帧动画结束时还是未被复用,此时会调用该Element的unmount函数,将Element的状态改为defunct,并对其中的资源进行清理。 Element4种状态间的转换关系如下图所示: image.png

4. ComponentElement

4.1 与核心元素关系

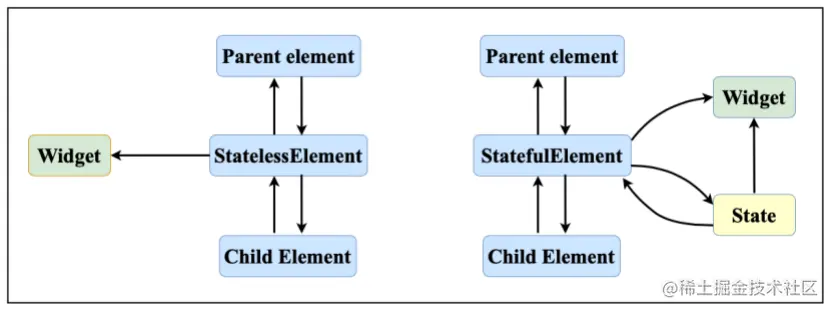

如上文所述,ComponentElement分为StatelessElementStatefulElement,这两种Element同核心元素Widget以及State之间的关系如下图所示。 image.png 如图:

  • ComponentElement持有Parent ElementChild Element,由此构成Element Tree.
  • ComponentElement持有其对应的Widget,对于StatefulElement,其还持有对应的State,以此实现ElementWidget之间的绑定。
  • State是被StatefulElement持有,而不是被StatefulWidget持有,便于State的复用。事实上,StateStatefulElement是一一对应的,只有在初始化StatefulElement时,才会初始化对应的State并将其绑定到StatefulElement上。

4.2 核心流程

一个Element的核心操作流程有,创建、更新、销毁三种,下面将分别介绍这三个流程。

  • 创建 ComponentElement的创建起源与父Widget调用inflateWidget,然后通过mount将该Element挂载至Element Tree,并递归创建子节点。

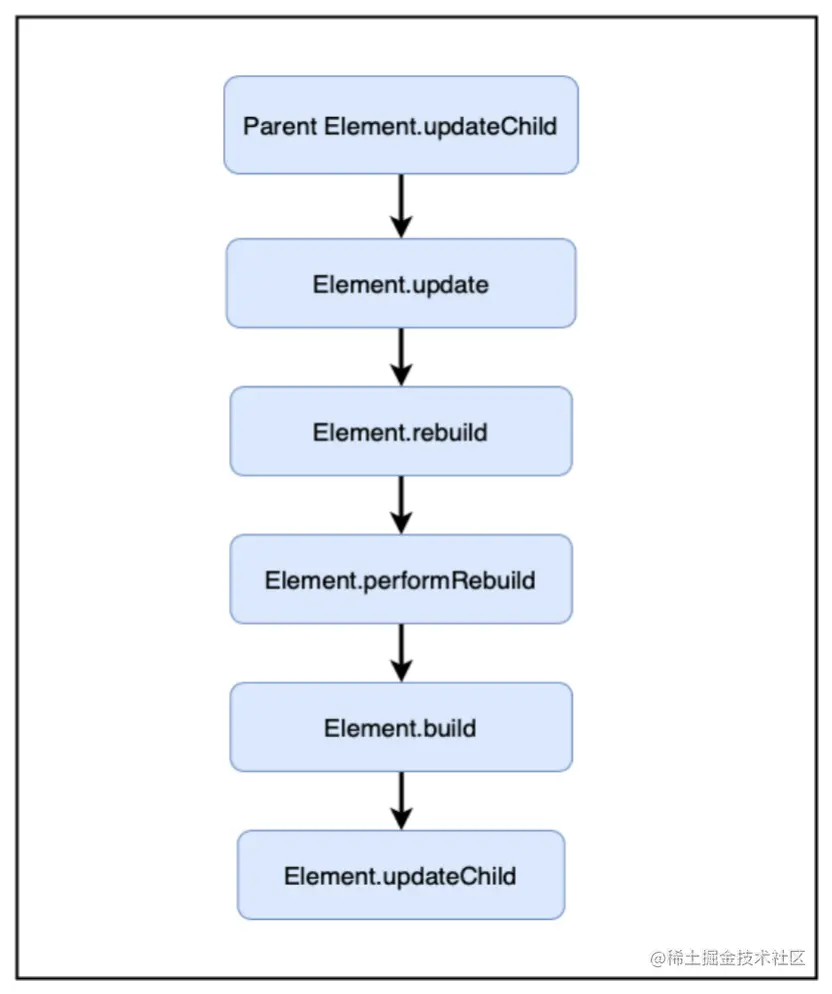

  • 更新 由父Element执行更新子节点的操作(updateChild),由于新旧Widget的类型和Key均未发生变化,因此触发了Element的更新操作,并通过performRebuild将更新操作传递下去。其核心函数updateChild之后会详细介绍。

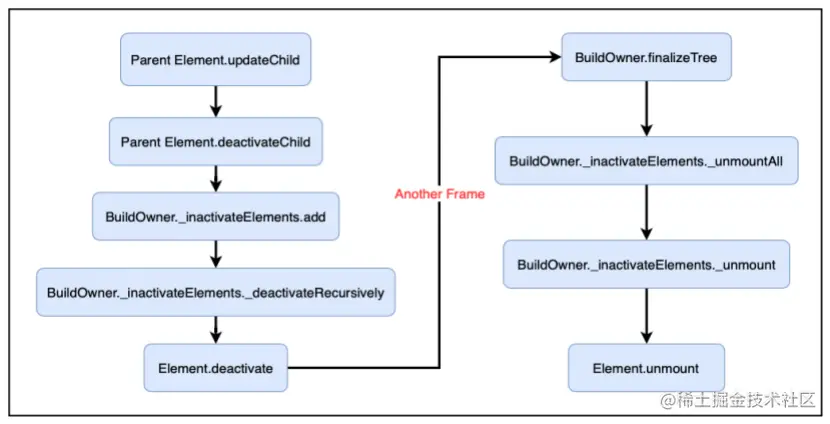

  • 销毁 由父Element或更上级的节点执行更新子节点的操作(updateChild),由于新旧Widget的类型或者Key发生变化,或者新Widget被移除,因此导致该Element被转为未激活状态,并被加入未激活列表,并在下一帧被失效。


4.3 核心函数

下面对ComponentElement中的核心方法进行介绍。

  • inflateWidget
Element inflateWidget(Widget newWidget, dynamic newSlot) {
  final Key key = newWidget.key;
//复用GlobalKey对应的Element
  if (key is GlobalKey) {
    final Element newChild = _retakeInactiveElement(key, newWidget);
    if (newChild != null) {
      newChild._activateWithParent(this, newSlot);
      final Element updatedChild = updateChild(newChild, newWidget, newSlot);
      return updatedChild;
    }
  }
//创建Element,并挂载至Element Tree
  final Element newChild = newWidget.createElement();
  newChild.mount(this, newSlot);
  return newChild;
}
复制代码

inflateWidget的主要职责如下:

  1. 判断新Widget是否有GlobalKey,如果有GlobalKey,则从Inactive Elements列表中找到对应的Element并进行复用。
  2. 无可复用Element,则根据新Widget创建对应的Element,并将其挂载至Element Tree
  • mount
void mount(Element parent, dynamic newSlot) {
//更新_parent等属性,将元素加入Element Tree
  _parent = parent;
  _slot = newSlot;
  _depth = _parent != null ? _parent.depth + 1 : 1;
  _active = true;
  if (parent != null) // Only assign ownership if the parent is non-null
    _owner = parent.owner;
//注册GlobalKey
  final Key key = widget.key;
  if (key is GlobalKey) {
    key._register(this);
  }
  _updateInheritance();
}
复制代码

Element第一次被插入Element Tree的时候,该方法被调用。其主要职责如下:

  1. 将给Element加入Element Tree,更新_parent,_slot等树相关的属性。
  2. 如果新WidgetGlobalKey,将该Element注册进GlobalKey中,其作用下文会详细分析。
  3. ComponentElement的mount函数会调用_firstBuild函数,触发子Widget的创建和更新。
  • performRebuild
@override
void performRebuild() {
//调用build函数,生成子Widget
  Widget built;
  built = build();
//根据新的子Widget更新子Element
  _child = updateChild(_child, built, slot);
}
复制代码

performRebuild的主要职责如下:

  1. 调用build函数,生成子Widget
  2. 根据新的子Widget更新子Element
  • update
@mustCallSuper
void update(covariant Widget newWidget) {
  _widget = newWidget;
}
复制代码

此函数主要职责为:

  1. 将对应的Widget更新为新的Widget
  2. ComponentElement的各种子类中,还会调用rebuild函数触发对子Widget的重建。
  • updateChild
updateChild
@protected
Element updateChild(Element child, Widget newWidget, dynamic newSlot) {
  if (newWidget == null) {
//新的Child Widget为null,则返回null;如果旧Child Widget,使其未激活
    if (child != null)
      deactivateChild(child);
    return null;
  }
  Element newChild;
  if (child != null) {
//新的Child Widget不为null,旧的Child Widget也不为null
    bool hasSameSuperclass = true;
    if (hasSameSuperclass && child.widget == newWidget) {
      if (child.slot != newSlot)
        updateSlotForChild(child, newSlot);
      newChild = child;
    } else if (hasSameSuperclass && Widget.canUpdate(child.widget, newWidget)){
//Key和RuntimeType相同,使用update更新
      if (child.slot != newSlot)
        updateSlotForChild(child, newSlot);
      child.update(newWidget);
      newChild = child;
    } else {
//Key或RuntimeType不相同,使旧的Child Widget未激活,并对新的Child Widget使用inflateWidget
      deactivateChild(child);
      newChild = inflateWidget(newWidget, newSlot);
    }
  } else {
//新的Child Widget不为null,旧的Child Widget为null,对新的Child Widget使用inflateWidget
    newChild = inflateWidget(newWidget, newSlot);
  }

  return newChild;
}
复制代码

该方法的主要职责为: 根据新的子Widget,更新旧的子Element,或者得到新的子Element。其核心逻辑可以用表格表示:

newWidget == nullnewWidget != null
Child == null返回null返回新Element
Child != null移除旧的子Element,返回null如果Widget能更新,更新旧的子Element,并返回之;否则创建新的子Element并返回。

该逻辑概括如下:

  • 如果newWidget为null,则返回null,同时如果有旧的子Element则移除之。
  • 如果newWidget不为null,旧Child为null,则创建新的子Element,并返回之。
  • 如果newWidget不为null,旧Child不为null,新旧子WidgetKeyRuntimeType等都相同,则调用update方法更新子Element并返回之。
  • 如果newWidget不为null,旧Child不为null,新旧子WidgetKeyRuntimeType等不完全相同,则说明Widget Tree有变动,此时移除旧的子Element,并创建新的子Element,并返回之。

5. RenderObjectElement

5.1 与核心元素关系

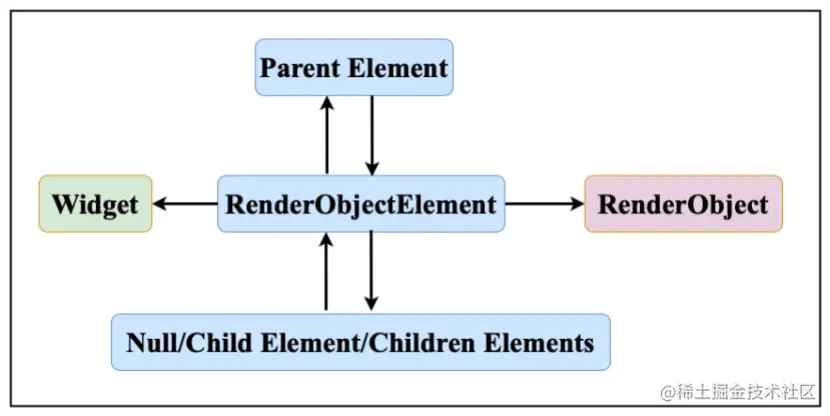

RenderObjectElement同核心元素WidgetRenderObject之间的关系如下图所示:


如图:

  • RenderObjectElement持有Parent Element,但是不一定持有Child Element,有可能无Child Element,有可能持有一个Child ElementChild),有可能持有多个Child Element(Children)。
  • RenderObjectElement持有对应的WidgetRenderObject,将WidgetRenderObject串联起来,实现了WidgetElementRenderObject之间的绑定。

5.2 核心流程

ComponentElement一样,RenderObjectElement的核心操作流程有,创建、更新、销毁三种,接下来会详细介绍这三种流程。

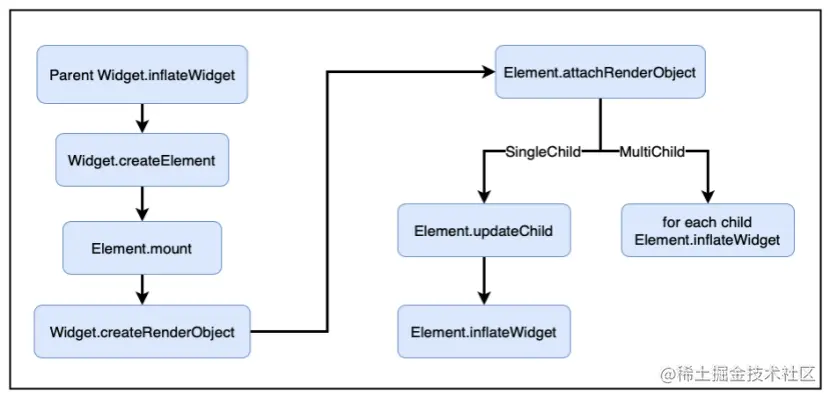

  • 创建 RenderObjectElement的创建流程和ComponentElement的创建流程基本一致,其最大的区别是ComponentElement在mount后,会调用build来创建子Widget,而RenderObjectElement则是create和attach其RenderObject

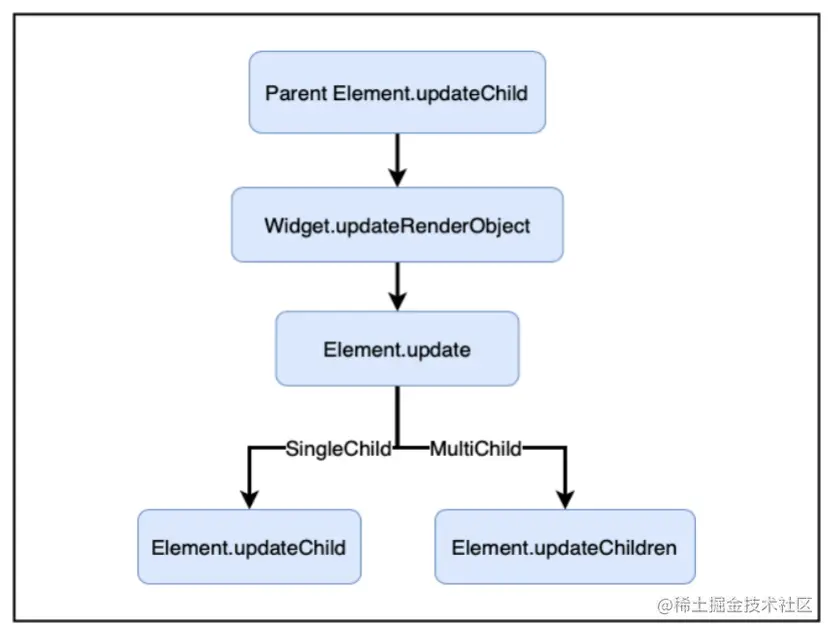

  • 更新 RenderObjectElement的更新流程和ComponentElement的更新流程也基本一致,其最大的区别是ComponentElement的update函数会调用build函数,重新触发子Widget的构建,而RenderObjectElement则是调用updateRenderObject对绑定的RenderObject进行更新。

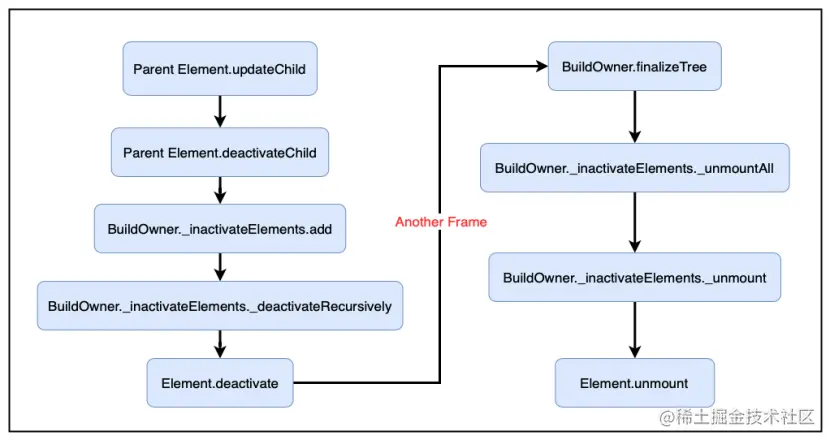

  • 销毁 RenderObjectElement的销毁流程和ComponentElement的销毁流程也基本一致。也是由父Element或更上级的节点执行更新子节点的操作(updateChild),导致该Element被停用,并被加入未激活列表,并在下一帧被失效。其不一样的地方是在unmount Element的时候,会调用didUnmountRenderObject失效对应的RenderObject


5.3 核心函数

下面对RenderObjectElement中的核心方法进行介绍。

  • inflateWidget 该函数和ComponentElement的inflateWidget函数完全一致,此处不再复述。

  • mount

void mount(Element parent, dynamic newSlot) {
  super.mount(parent, newSlot);
  _renderObject = widget.createRenderObject(this);
  attachRenderObject(newSlot);
  _dirty = false;
}
复制代码

该函数的调用时机和ComponentElement的一致,当Element第一次被插入Element Tree的时候,该方法被调用。其主要职责也和ComponentElement的一致,此处只列举不一样的职责,职责如下:

  1. 调用createRenderObject创建RenderObject,并使用attachRenderObject将RenderObject关联到Element上。
  2. SingleChildRenderObjectElement会调用updateChild更新子节点,MultiChildRenderObjectElement会调用每个子节点的inflateWidget重建所有子Widget
  • performRebuild
@override
void performRebuild() {
//更新renderObject
  widget.updateRenderObject(this, renderObject);
  _dirty = false;
}
复制代码

performRebuild的主要职责如下:

调用updateRenderObject更新对应的RenderObject

  • update
@override
void update(covariant RenderObjectWidget newWidget) {
  super.update(newWidget);
  widget.updateRenderObject(this, renderObject);
  _dirty = false;
}
复制代码

update的主要职责如下:

  1. 将对应的Widget更新为新的Widget
  2. 调用updateRenderObject更新对应的RenderObject
  • updateChild 该函数和ComponentElement的inflateWidget函数完全一致,此处不再复述。

  • updateChildren

@protected
List<Element> updateChildren(List<Element> oldChildren, List<Widget> newWidgets, { Set<Element> forgottenChildren }) {
  int newChildrenTop = 0;
  int oldChildrenTop = 0;
  int newChildrenBottom = newWidgets.length - 1;
  int oldChildrenBottom = oldChildren.length - 1;

  final List<Element> newChildren = oldChildren.length == newWidgets.length ?
      oldChildren : List<Element>(newWidgets.length);

  Element previousChild;

// 从顶部向下更新子Element
  // Update the top of the list.
  while ((oldChildrenTop <= oldChildrenBottom) && (newChildrenTop <= newChildrenBottom)) {
    final Element oldChild = replaceWithNullIfForgotten(oldChildren[oldChildrenTop]);
    final Widget newWidget = newWidgets[newChildrenTop];
    if (oldChild == null || !Widget.canUpdate(oldChild.widget, newWidget))
      break;
    final Element newChild = updateChild(oldChild, newWidget, IndexedSlot<Element>(newChildrenTop, previousChild));
    newChildren[newChildrenTop] = newChild;
    previousChild = newChild;
    newChildrenTop += 1;
    oldChildrenTop += 1;
  }

// 从底部向上扫描子Element
  // Scan the bottom of the list.
  while ((oldChildrenTop <= oldChildrenBottom) && (newChildrenTop <= newChildrenBottom)) {
    final Element oldChild = replaceWithNullIfForgotten(oldChildren[oldChildrenBottom]);
    final Widget newWidget = newWidgets[newChildrenBottom];
    if (oldChild == null || !Widget.canUpdate(oldChild.widget, newWidget))
      break;
    oldChildrenBottom -= 1;
    newChildrenBottom -= 1;
  }

// 扫描旧的子Element列表里面中间的子Element,保存Widget有Key的Element到oldKeyChildren,其他的失效
  // Scan the old children in the middle of the list.
  final bool haveOldChildren = oldChildrenTop <= oldChildrenBottom;
  Map<Key, Element> oldKeyedChildren;
  if (haveOldChildren) {
    oldKeyedChildren = <Key, Element>{};
    while (oldChildrenTop <= oldChildrenBottom) {
      final Element oldChild = replaceWithNullIfForgotten(oldChildren[oldChildrenTop]);
      if (oldChild != null) {
        if (oldChild.widget.key != null)
          oldKeyedChildren[oldChild.widget.key] = oldChild;
        else
          deactivateChild(oldChild);
      }
      oldChildrenTop += 1;
    }
  }

// 根据Widget的Key更新oldKeyChildren中的Element。
  // Update the middle of the list.
  while (newChildrenTop <= newChildrenBottom) {
    Element oldChild;
    final Widget newWidget = newWidgets[newChildrenTop];
    if (haveOldChildren) {
      final Key key = newWidget.key;
      if (key != null) {
        oldChild = oldKeyedChildren[key];
        if (oldChild != null) {
          if (Widget.canUpdate(oldChild.widget, newWidget)) {
            // we found a match!
            // remove it from oldKeyedChildren so we don't unsync it later
            oldKeyedChildren.remove(key);
          } else {
            // Not a match, let's pretend we didn't see it for now.
            oldChild = null;
          }
        }
      }
    }

    final Element newChild = updateChild(oldChild, newWidget, IndexedSlot<Element>(newChildrenTop, previousChild));
    newChildren[newChildrenTop] = newChild;
    previousChild = newChild;
    newChildrenTop += 1;
  }

  newChildrenBottom = newWidgets.length - 1;
  oldChildrenBottom = oldChildren.length - 1;

  // 从下到上更新底部的Element。.
  while ((oldChildrenTop <= oldChildrenBottom) && (newChildrenTop <= newChildrenBottom)) {
    final Element oldChild = oldChildren[oldChildrenTop];
    final Widget newWidget = newWidgets[newChildrenTop];
    final Element newChild = updateChild(oldChild, newWidget, IndexedSlot<Element>(newChildrenTop, previousChild));
    newChildren[newChildrenTop] = newChild;
    previousChild = newChild;
    newChildrenTop += 1;
    oldChildrenTop += 1;
  }

// 清除旧子Element列表中其他所有剩余Element
  // Clean up any of the remaining middle nodes from the old list.
  if (haveOldChildren && oldKeyedChildren.isNotEmpty) {
    for (final Element oldChild in oldKeyedChildren.values) {
      if (forgottenChildren == null || !forgottenChildren.contains(oldChild))
        deactivateChild(oldChild);
    }
  }

  return newChildren;
}
复制代码

该函数的主要职责如下:

  1. 复用能复用的子节点,并调用updateChild对子节点进行更新。
  2. 对不能更新的子节点,调用deactivateChild对该子节点进行失效。

其步骤如下:

  1. 从顶部向下更新子Element
  2. 从底部向上扫描子Element
  3. 扫描旧的子Element列表里面中间的子Element,保存WidgetKeyElement到oldKeyChildren,其他的失效。
  4. 对于新的子Element列表,如果其对应的WidgetKey和oldKeyChildren中的Key相同,更新oldKeyChildren中的Element
  5. 从下到上更新底部的Element
  6. 清除旧子Element列表中其他所有剩余Element

6. 小结

本文主要介绍了Element相关知识,重点介绍了其分类,生命周期,和核心函数。重点如下:

  • 维护Element Tree,根据Widget Tree的变化来更新Element Tree,包括:节点的插入、更新、删除、移动等;并起到纽带的作用,将Widget以及RenderObject关联到Element Tree上。
  • Element分为ComponentElementRenderObjectElement,前者负责组合子Element,后者负责渲染。
  • Element的主要复用和更新逻辑由其核心函数updateChild实现,具体逻辑见上文。
