Redis 底层数据结构

我们都知道Redis有五种数据类型，那么，他们的底层是什么呢？为什么要这么设计的，其实，就设计来说，我感觉第一：肯定是节约时间，比如说：空间换时间不管是算法还是Mysql都有大量体现；第二：在保证时间的情况下，最好能减少空间的使用量；像我们的Redis中，有数据结构如下：1.简单动态字符串 2. 跳跃表 3. 压缩列表 4.字典 5. 整数集合 6.quicklist 下面我们来了解一下这些特殊数据结构的设计；

1.简单动态字符串

简单动态字符串是是Redis的基本数据结构之一，用于存储字符串和整型数据。且保证了二进制安全。

什么是二进制安全？

在C语言中，用“\0”表示字符串的结束，如果字符串本身就有“\0”字符，字符串就会被截断，即非二进制安全； 那么，我们如果通过某种机制，当有“\0”时，也不会被截断，那么就是二进制安全。
为了解决这个二进制安全 Redis3.2版本之前，设计了如下结构：

struct sds {
	int len; // buf中已占用字节数
	int free; // buf中剩余可用字节数
	char buf[]; // 数据空间
}

这么看来，由于有len的存在，读写字符串时不依赖"\0"终止符，保证了二进制安全。

但是，该结构是否有改进的空间呢？不同长度的字符串是否有必要占用相同大小的头部（就是 len 和 free 是否需要用int来进行修饰）因为 一个int占4字节，在实际应用中，存放Redis中的字符串往往没有这么长；使用int太浪费空间了。那么，我们考虑三种情况 短字符串，长字符串 更长的字符串 ；所以，对于 短字符串来说, 对于，len 和 free 我们使用1字节来表示就好了 （1 - 2的8次方） 对于 长的字符串， len 和 free 使用 4字节来表示即可； 对于，超长的字符串，len 和 free 就使用8字节来表示即可；

这样确实是好的，但是，又引入了新的问题
问题1：如何区分这3种情况?
问题2：对于短字符串来说，头部还是太长了，以长度为1字节的字符串为例，len 和 free 本身就占用2个字节，成本太大?
对于问题1，我们考虑增加一个字段flags来标识类型；
对于问题2，由于len已经是最小的1字节了，再压缩就只能是考虑用位来存储长度了；

为了解决这两个问题，5种类型（长度1字节、2字节、4字节、8字节、小于1字节）的string，至少需要使用3位来存储类型（2^3 = 8），1个字节8位，剩余5位用来存储长度，可以满足长度小于32的短字符串，在Redis5.0中，我们使用如下结构来存储小于32的短字符串：

sturct sds {
	char flags // 在c语言中char 只占一个字节 在java中，占两个字节
	char buf[] // 存放实际内容
}

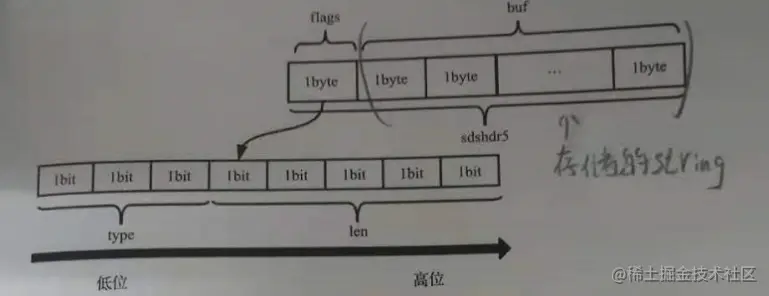

结构图如图所示：

那么，长度大于31的字符串，使用一个flags 是存不下的，那么，剩余的5位，就进行闲置，结构体中，还是需要重新使用len 和 alloc;

sturct sds {
	uint8_t len; // 已使用长度，这里是使用1字节来存储，不同的类型是不一样的，可以改为16 32 64等；
	uint8_t alloc; // 总长度，这里使用1字节来存储
	unsigned char flags; // 低3位存储类型（就是说字符串的什么长度）， 后5位预留 不适用
	char buf[]; // 存放实际的内容
}

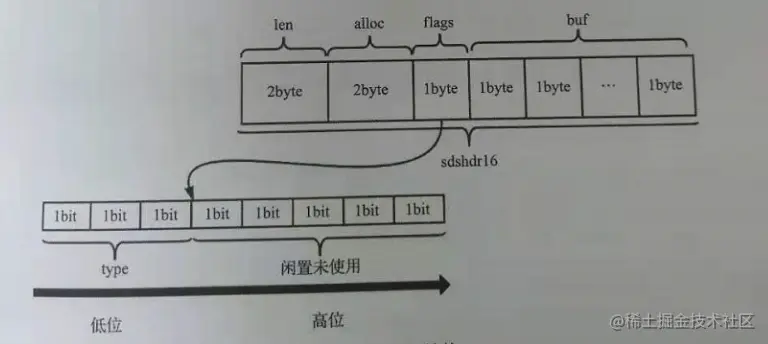

结构图如下：

基本操作 数据结构的基本操作不外乎增、删、改、查，由于Redis3.2后 sds涉及多种类型，修改字符串内容带来的变化可能会影响sds的类型而引发扩容。
创建字符串：

创建SDS的大致流程：首先计算好不同类型的头部和初始长度，然后动态分配内存。需要注意以下3点：

1. 创建空字符串是，类型会被强制转换为SDS_TYPE_8(因为，创建空字符串后，其内容可能会频繁更新而引发扩容，故创建时直接创建为SDS_TYPE_8)

2. 长度计算时有 “+1”操作，是为了算上结束符“\0".

3. 返回值是指向sds结构的buf字段的指针。

释放字符串：

为了优化性能（减少申请内存的开销），SDS提供了不直接释放内存，而是通过重置统计值达到清空的目的，就是直接将sds的len归零，此处已存在的buf并没有真正被清除，新的数据可以覆盖写，而不用重新申请内存。

拼接字符串：（网易面试的时候，考到）

步骤如下：

1. 若sds中剩余空闲长度大于新增内容的长度，那么，直接在buf末尾追加即可，无须扩容；

2. 若sds中剩余长度小于或等于新增内容的长度，则需要分情况扩容，如果，新增后总长度len + addlen < 1MB,按新长度的2倍扩容，如果，新增总长度len + addlen > 1MB， 那么就按照新长度 + 1MB来进行扩容；

3. 最后，根据新长度来重新选取存储类型（因为存储类型可能会发生了改变），并分配空间。

• 此处若无须更改类型，那么，直接扩大柔性数组即可；

• 此处若需要更改类型，那么，就需要重新开辟内存，并将原字符串的buf内容移动到新位置。

小结： 针对动态字符串来说，感觉主要考虑的是空间的利用率；为了节约内存而设计的；

2.跳跃表

背景： 有序集合在生活中较常见，如根据成绩对学生进行排名、根据得分对游戏玩家进行排名等。对于有序集合的底层实现，我们可以使用数组、链表、平衡树等结构。数组不便于元素的插入和删除；链表的查询效率低，需要遍历所有元素；平衡树或者红黑树结构虽然效率高但实现复杂。Redis采用了一种新型的数据结构--跳跃表。跳跃表的效率堪比红黑树，然而实现却远比红黑树简单。

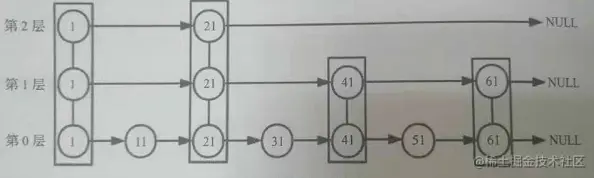

有序链表和跳跃表的区别

根据有序链表，如果要查询值为51，需要找6次；
根据跳跃表的话，如果要查询值为51，只需要查询5次即可；
所以，如果，采用的是跳跃表的话，会少查询两次，如果，数据量大的话，优势会更明显；

跳跃表节点与结构 跳跃表节点

• ele: 用于存储字符串类型的数据(member)

• score：用于存储排序的分值

• backward: 后退指针，只能指向当前节点最底层的前一个节点，头节点和第一个节点 -- backward 指向NULL,从后向前遍历跳跃表时使用

• level: 为柔性数组，每个节点的数组长度是不一样的，在生成跳跃表节点时，随机生成一个1~64的值，值越大出现的概率越低。
  level 数组的每项内容包含以下两个元素。 forward: 指向本层下一个节点，如果是尾节点就指向NULL。
  span: forward指向的节点与本节点之间的元素个数。span值越大，跳过的节点个数

  跳跃表是Redis有序集合的底层实现方式之一，所以每个节点的ele存储有序集合的成员member值，score存储成员score值。所有节点的分值都是按从小到大的方式排序的，当有序集合的成员分值相同时，节点会按照member的字典序来进行排序； 跳跃表结构体 ​ 除了跳跃表节点外，还需要一个跳跃表结构来进行管理节点（像一些公共信息是需要管理在该结构上的，比如说：所有的节点中，最高层级是多少，系统，不可能从64层级开始找，而是，通过最高层级来经常查找）

• header ：指向跳跃表头节点

• tail: 指向跳跃表尾节点

• length: 跳跃表长度

• level : 跳跃表高度

  通过跳跃表结构体的相关属性，程序可以在O（1）的时间复杂度下，快速获取到跳跃表的头节点、尾节点、长度和高度。 在Reids中，跳跃表主要应用于有序集合（zset） 的底层实现，有序集合的另外一种实现方式为压缩列表。 Redis的配置文件中关于有序集合的底层实现有两个配置。

1. zset-max-ziplist-entries 128: zset 采用压缩列表时，元素个数最大值。默认为128
2. zset-max-ziplist-value 64: zset采用压缩列表时，每个元素的字符串长度的最大值，默认值为64。
   因为，元素的字符串长度也不会太长，所以在创建 有序集合时，默认使用压缩列表的底层实现。zset新插入元素时，会判断一下两种条件：
   第一：元素的个数是否大于128个
   第二：插入的元素字符串长度是否大于64
   如果，满足任一条件时，Redis 便会将zset的底层实现有压缩列表转换为跳跃表。注意：转换为跳跃链表以后，就不会重新转换为压缩列表。
   跳跃表小结：跳跃表是通过空间换时间的方式来提高数据的查询效率。支持Redis的快的特性；

3.压缩列表

压缩列表ziplist 本质上就是一个字节数组，是Redis为了节约内存而设计的一种线性数据结构，可以包含多个元素，每个元素都可以是一个字节数组或一个整数。
Redis的有序集合、散列和列表都直接或者间接使用了压缩列表。当有序集合或散列表的元素比较少，且元素都是短字符串时，Redis便使用压缩列表作为其底层数据存储结构。列表使用快速链表数据结构存储，而快速链表就是双向列表与压缩列表的组合。

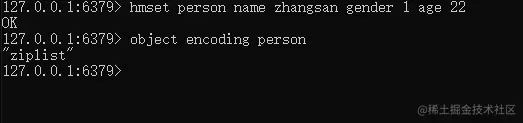

例：使用如下命令创建一个hash，并查看其编码。

可以查看hash使用的就是压缩列表；

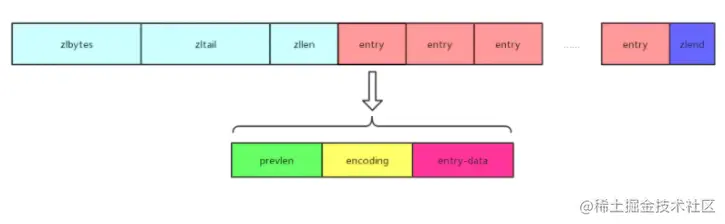

ziplist结构

下面，我们来解释一下每一部分存储的内容：

• zlbytes: 压缩列表的字节长度，存储的是包括它自己在内的整个ziplist所占用的字节数

• zltail: 存储的是最后一个entry的偏移量，用来快速定位最后一个元素（便于从后往前找）

• zllen: 16位无符号整数，用于存储entry的数量，当元素数量大于 2的16次方时 - 2时，这个值就会被设置为2的16次方 - 1，这个时候，我们想知道元素的数量就需要遍历整个列表了。

• entry: 表示存储的元素

• zlend: 8位无符号整数，用于标记整个ziplist的结尾。它的值是255。 了解了ziplist的大概结构，我们就需要了解更深一层的entry的结构
  对于每个entry都有两个前缀：

• prevlen 代表的是前一个字节的长度，占1字节或者5字节，当前一个元素长度小于254字节时，用1个字节来表示，否则用5个字节来表示。假设已知当前元素的首地址为p，那么，prevlen就代表前一个元素的首地址。（因为，它们是连在一起的，比如说 我当前是 1000 ，而prevlen = 100 那么，前一个元素的首地址为900就可以推出来了）所以，从后到前的遍历就比较简单了。

• encoding 字段表示当前元素的编码， 因为，数据是存在content中的内容。这个时候，为了节约内存，encoding字段长度可变（有点类似于string了） 而且，根据它的前两位，就可以判断出content字段存储的是整数或者字节数组 如果，是数字的话，其实存储占用的空间会小一点（注意：如果是string类型，为了二进制安全，它是不会变成数字的）

• entry-data(content): 元素的数据，它并不一是一定存在的。
  插入元素 由于新插入了元素，压缩列表所需要的空间增大（因为压缩列表是连在一起的，所以，肯定需要重新分配存储空间）那么，空间大小等于多少呢？空间大小 不一定等于添加前压缩列表长度与新添加元素长度之和。因为有prevlen 的存在；

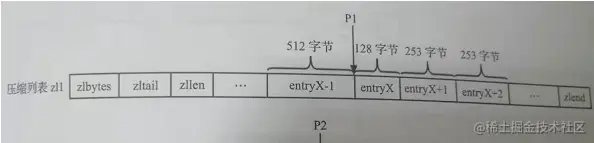

  举个例子：

entryX 元素长度为128字节，那么entryX + 1元素的prevlen的元素的长度就只要1个字节就可以了，这个时候，在entryX 和 entryX+1之间加了一个entryNew元素，这个元素长度是1024字节，那么，这个时候entryX+1中的prevlen就需要变成5个字节了。注意：后面的元素可能也要进行更新。
当删除entryX的时候，entryX+1的prevlen 就变成了5字节，那么entryX+1的长度就变成了257字节；又导致后面进行更新，这种叫做连锁更新，由于，每次扩展都将重新分配内存，导致效率很低，当更新到一次不变时，那么就不向后检查了，比如说后面有一个entryX+3 为100字节，那么就不会进行检查了。

3.字典

字典又称散列表，是用来存储键值对的一种数据结构；但是，C语言中是没有这种数据结构的，Redis是k-v型数据库，整个数据库都是用字典来存储的，对Redis数据库进行增删改查操作，实际上就是对字典中的数据进行增删改查操作；
特点：

1. 可以存储海量数据，键值对是映射关系，可以先找到键 然后以O(1)的时间复杂度取出或插入关联值。
2. 键值对中的键可以是字符串、整型、浮点型等，且键是唯一的；
3. 键值对中的值的类型可以为String、Hash、List、Set、SortedSet；
   那么，为了满足这些特征，Redis是怎么设计的呢？

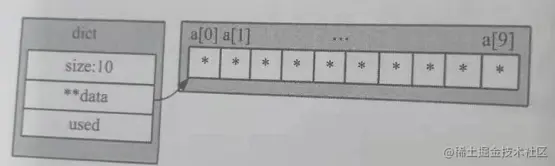

4. 为了满足海量数据存储，这个时候，需要添加一个data字段，用于指向数据存储的内存地址。
5. “找到key以后需要以O(1)的时间复杂度去取值”这个时候，就应该选择数组来进行实现；
   因为，C数组通过下标就可以快速定位到元素，所以只要内存够用，就可以存储海量的数据； 但是，数组下标是整数，而我们的key可以是字符串 浮点型等，所以，为了解决这个问题，需要对key进行特殊处理，这个过程称为Hash;

在应用上，通常使用现成的开源Hash算法 比如说：Redis自带的客户端就是使用“times 33” ，Redis 服务端的Hash函数使用的是siphash算法（随机性更好，但是，算法较为复杂）；times 33 是针对字符串已知的最好的散列（Hash）算法之一，因为其计算速度快，而且分布的也比较好，像Java中的hashCode也是使用这个算法；

    public int hashCode() {
        int h = hash; // 默认为0
        if (h == 0 && value.length > 0) {
            char val[] = value;

            for (int i = 0; i < value.length; i++) {
                h = 31 * h + val[i]; // 这里为什么需要选择31呢 其实，对于奇数来说，他们的效果是差不多的， 但是31可以看成32左移5位 然后-1 就是把乘法变成位运算 和加法运算，提高效率，所以，其实Java8的源码的hashCode()函数，是可以再进行优化的；
            }
            hash = h;
        }
        return h;
    }

注意：虽然key 类型分为 整形 字符串 浮点型 这三种类型，但是，对于Redis服务器来说，收到客户端发送过来的键实际都为字符串； 每一个位置都是使用char[] 来进行保存的；
这时候，解决了hash的问题，将字符串变成hash值，然后，通过hash值来判断应该存储在哪个位置上； 但是，又出现了一个新的问题了，hash值是很大的，数组长度是没这么大的，这个时候，就需要对数组的长度进行取模，取模后的结果为键在该字典中的索引值，来确定应该存在数组的那个位置上，即“索引值==数组下标值”；这个时候，在这个data字段上，就需要保存1. 数组的长度 2. 数组已经存了多少数据量了； 如下图所示：

Hash 冲突
hash + 取模 虽然解决了 把字符串变整数 把整数取模变成数组下标，但是，又产生了一个新的问题，就是hash冲突，两个不同的键会关联上同一个数组下标，这种叫做键的冲突；为了解决hash冲突：有四种方法1：开放定址法（比如说：hash冲突了，以他为基础，再产生一个hash，如果，这个hash地址不冲突，就把该元素存入其中。线性探测就是往后找；以线性探测为例，那么，数组就是一个环形数组，插入数据，如果冲突了就一直往后插入，查找的时候，如果发现不是也一直往后找，找到为空，才算找不到） 2：再哈希法（有多个不同的Hash函数，当发生冲突的时候，使用第二个，第三个，...等哈希函数） 3： 链地址法 4： 建立公共溢出法（将哈希表分为基本表和移除表，凡是和基本表发生冲突的元素，一律填入溢出表，在查找时，先与基础表相应位置对比，如果成功，这查找相等，则到溢出表进行顺序查找。如果，不相等，则到溢出表进行顺序查找。如果相对于基本表而言，在有冲突的数据很少的情况下，公共溢出区的结构对查找性能来说还是非常高的）

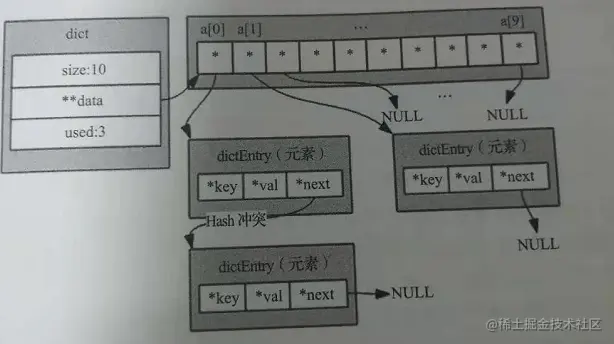

为了解决Hash冲突，设计了链表，就是数组中的元素除了应该把键值对中的“key”存储起来,还应该存储一个next指针，和value所对应的指针；具体如下图所示：

综上，根据键来查找值时，分为如下几步：
第1步： 键通过Hash、取余等操作得到索引值，根据索引值找到对应的元素
第2步： 判断元素中键与查找的键是否相同，相等则读取元素中的值返回，否则判断next指针是否有值，如存在值，则读取next指向元素，回到第2步继续执行，如不存在值，这代表该key在字典中不存在，返回NULL；
设计到这里，第二个特征的前半部分也就能实现了，还有一个特征是“键是唯一的”，所以，在每次键值对插入字典前都要执行一遍查找操作，如果键已经存在，则修改即可，否则执行插入操作；
第三个特征的实现，即“键值对中值的类型可为 String、Hash、List、Set、SortedSet”,可以将数组元素中的val字段设置成指针，通过指针指向值所在的任意内存。

---

Redis字典的实现

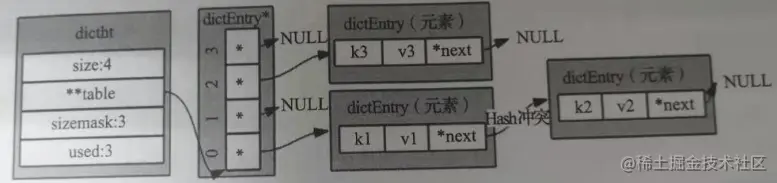

Redis的字典也是通过Hash函数来实现的，因为Redis是基于工程应用的，需要考虑的因素会多一点；先来个结构示意图：

1.dictht称为Hash表 hash表结构有以下四个部分： size:尺寸   table: 指向数组   sizemask: = size-1 用来找索引的，将hash % size -> hash & sizemask 把取模操作变成位运算，提高效率；   used : 已经使用的元素；
2.dictEntry称为Hash表节点 对于，数组中元素，是用dictEntry 结构体来表示的；dictEntry 主要是用来存储键值对，具体结构如下：

typedef struct dictEntry {
	void *key; //存储key
	union {
		void *val; // db.dict 的val*
		int64_t s64 // 存储过期时间
	}
	v // 值 存指针
	struct dictEntry *next; // 当hash冲突时，指向冲突的元素，形成单链表
} dictEntry;

v字段是一个联合体，存储的是键值对中的值，在不同的场景中，使用不同的字段；
3.字典
Redis 字典实现除了包含前面两个结构体Hash表以及Hash表节点外，还在最外层封装了一个叫字典的数据结构；主要作用：对hash表进行再一次封装，当字典需要进行一些特殊操作时，要用到里面的辅助字段。

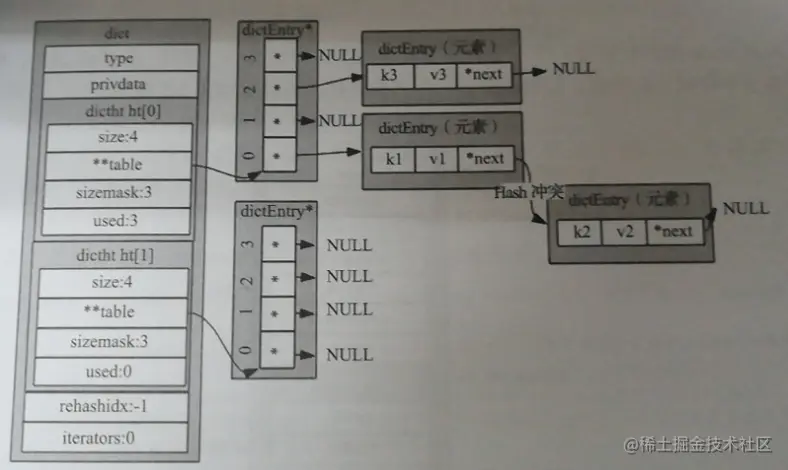

先来一个完整的Redis字典的数据结构图：

ht：是个大小为2的数组，该数组存储的元素类型为dictht(Hash表)，虽然有两个元素，但一般情况下只会使用ht[0],当该字典扩容、缩容需要进行rehash时，才会用到ht[1];
rehashidx ：用来标记该字典是否在进行rehash，没进行rehash时，值为-1；否则，该值用来表示Hash表 ht[0]执行rehash到了哪个元素，并记录该元素的数组下标值；
iterators: 用来记录当前运行的安全迭代器数，当有安全迭代器绑定在该字典时，会暂停rehash操作；例如：执行keys命令会创建一个安全迭代器，此时iterators会加1，命令执行完毕则减1，而执行sort命令时会创建普通迭代器，该字段不会改变；
字典扩容

扩容的主要流程为： 1. 申请一块新内存，初次申请时默认容量大小为4个dictEntry;非初次申请时，申请内存的大小为当前Hash表容量的一倍；2.把新申请的内存地址赋值给ht[1],并把字典的rehashidx 标识由-1改为0，表示之后需要进行rehash操作；示意图如下所示：

扩容后，字典容量及掩码值会发生改变，同一个键与掩码经过位运算后得到的索引值就会发生改变，从而导致键查找不到值的情况，

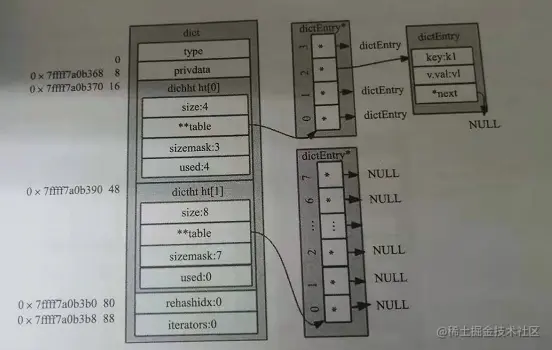

解决这个方法是，新扩容的内存放到一个全新的Hash表中（ht[1]）,并给字典打上在进行rehash操作中的标识（即 rehashidx = -1）。此后，新添加的键值对都往新的Hash表中存储；而修改、删除、查找操作需要在ht[0]、ht[1]中进行检查，然后再决定去对那个Hash表操作。除此之外，还需要把老Hash表（ht[0]）中的数据重新索引值后全部迁移插入新的Hash表（ht[1]）中，此迁移的过程称作rehash； 渐进式rehash
rehash 除了扩容时会触发，缩容时也会触发。Redis整个rehash的实现分为如下几步：

1. 给Hash表ht[1] 申请足够的空间，不管是扩容还是缩容；如果，扩容的话，空间大小设为当前容量*2；如果缩容的话，空间大小为恰好包含使用结点的2^N次方幂整数，并把字典中字段rehashidx标识为0；
2. 进行rehash操作调用的是dictRehash函数，重新计算ht[0]中的每个键的Hash值与索引值，依次添加到新的Hash表ht[1],并把老Hash表中该键值对删除。把字典中字段rehashidx字段修改为Hash表ht[0]中正在进行rehash操作节点的索引值。
3. rehash 操作后，清空ht[0], 然后对调一下ht[1] 与 ht[0]的值，并把字典中rehashidx字段标为-1；

   我们知道，Redis可以提供高性能的线上服务，而且是单进程模式，当数据库中键值对数量达到了百万、千万、亿级别时，整个rehash过程将变得非常缓慢，如果不优化rehash过程，可能会造成很严重的服务不可用现象。Redis优化采用了分而治之的思想进行rehash操作，大致步骤如下：
执行插入、删除、查找、修改等操作前，都先判断当前字典rehash操作是否在进行中，进行中则每次只对1个节点（我认为是dictEntry-Hash 表节点）进行rehash操作，共执行一次。
当服务空闲时，如果当前字典也需要进行rehash操作，则进行批量rehash (每次对100个节点进行rehash操作，共执行1毫秒)。在经历N次rehash操作后，整个ht[0]的数据会迁移到ht[1]中；
这里也体现了Redis速度第一的特点，空闲的时候rehash 忙的时候，就不rehash,以空间换时间；
结构总结 ： key-value的存储分为三部分 分别是 1.字典 2.hash表 3.hash表结点
查找元素

1. 根据键调用函数取得其hash值
2. 根据hash值取到索引值
3. 如果 不是rehash状态 那么，就遍历一个Hash表。如果 是rehash状态 那么，就遍历两个Hash表
4. 遍历该元素单链表，如果找到了与自身键匹配的键，则返回该元素
5. 找不到则返回NULL；
   修改元素
6. 先进行查找，看键是否存在
7. 如果不存在，就中断执行
8. 如果存在 就修改键值对中的值为新值（其实，就是一个新的指针）
9. 释放旧值内存 删除元素
10. 查找改键是否存在于该字典中；
11. 存在则把该节点从单链表中删除；
12. 释放该节点对应键占用的内存、值占用内存，以及本身占用的内存；
13. 给对应的Hash表的used字典减1操作；
14. 当字典中数据经过一系列操作后，使用量不到总空间<10%时，就会进行缩容操作，将Redis数据库占用内存保持在合理的范围内，不浪费内存。

字典的遍历

字典遍历的原则： 1. 不重复出现的数据 2. 不遗漏任何数据
字典遍历的方式： 1.全遍历 2. 间断遍历 迭代器遍历

​ 迭代器 分为 安全迭代器 和 普通迭代器；

普通迭代器：普通迭代器在迭代的过程中，不能进行增删改查，迭代器中又一个fingerprint 字段来做严格的校验，确保读取到的数据不出现重复；如果，在迭代的过程中，出现了增删改查操作，那么，就会报异常；

安全迭代器： 当Redis执行部分命令时，会使用安全迭代器迭代字典数据，例如keys 命令。keys 命令主要作用是通过模式匹配，返回给定模式的所有key列表，遇到过期的key则会进行删除操作。Redis数据键值对，都存储在字典中，因此，keys命令会通过安全迭代器来遍历整个字典。安全迭代器和普通迭代器一样，也是通过循环调用dictNext函数依次遍历字典中Hash表的节点。安全迭代器确保读取数据的准确性，是通过限制rehash的进行来确保数据的准确性，为什么限制rehash就可以保证数据的准确性？ 比如，rehash和遍历同时进行，现在，已经遍历过index=3的元素了，然后，因为发生了rehash，就会导致它跑到index=33的位置上，这就会导致重复遍历；keys算法是遍历算法，复杂度是O(n)，如果，实例中有千万级以上的key，这个指令就会导致Redis服务卡顿。其他指令都会被延后甚至会超时报错；所以，我们一般使用Redis过程中，切勿执行需要长时间运行的指令（keys、smembers、hgetall、zrange），这样可能导致Redis阻塞，影响执行其他指令；如果，需要执行，就应该使用相应的scan命令渐进式遍历，可以有效防止阻塞时机；
间断遍历 当我们的Redis中有海量的数据库时，执行keys命令进行一次数据库全遍历，花费的时间就太长了。为了解决这个问题，redis 2.8新增了“间断遍历” 主要是在迭代字典中数据时使用，例如 hscan 命令迭代整个数据库中的key， 以及zscan命令迭代有序集合所有成员与值，都是通过dictScan函数来实现的字典遍历。而且，它是支持rehash操作的。

dictScan 函数间断遍历字典过程中会遇到如下3种情况。

1. 从迭代开始到结束，散列表没有进行rehash操作

2. 从迭代开始到结束，散列表进行了扩容或缩容操作，且恰好两次迭代间隔期完成了rehash操作

3. 从迭代开始到结束，某次或某几次迭代时散列表正在进行rehash操作

针对情况1 和 情况2 在遍历过程中始终没有遇到rehash操作

针对情况1，只要依次按照顺序遍历Hash表ht[0]中节点即可。

针对情况2 因为在遍历的整个过程中，期间字典可能发生了扩容或缩容操作，如果依次按照顺序遍历，则可能会出现数据重复读取的现象。根据扩容原理 下标为0的键值对在扩容一次后，可能分布在下标为0或者4的节点中。倘若第一次遍历的是0 到3，第二次在遍历的时候，可能进行了扩容，那么原来下标0的节点可能重复出现。Redis为了做到不漏数据且尽量不重复数据，统一采用了一种叫做reverse binary iteration的方法来进行间断数据迭代，其源码实现如下：

它的原理是这样的，比如说 4个数 按照 0 2 1 3 二进制表示法为 00 10 01 11（高位进位法 为了解决遍历重复和遗漏）的顺序来进行遍历 假设，已经遍历了0 2；这个时候，系统进行了扩容变成8；然后，再进行间断遍历，那么 它剩下遍历的 就是 1 5 3 7 因为 0 2 已经遍历过了；所以，4 6 也不用遍历了 扩容链接
如果是 原来的Hash表大小为8，迭代进行到第5次时 （已经遍历到了 0 4 2 6），Hash表缩容到了4 那么 这个时候，遍历就只需要遍历1 3 即可；

所以，只要在遍历的时候没有遇到rehash正好在进行中，通过上述游标变更算法，不管中间是否经历了缩容/扩容，都可以遍历完整个Hash表，（除了中间缩容两次，一般概率不大，雪崩可能会小概率发生？ 大小表都使用高位序访问）
针对情况3 在遍历过程中遇到rehash操作

​ 从迭代开始到结束，某次或某几次迭代时 散列表正在进行rehash操作，rehash操作中会同时并存两个Hash表：一张表为扩容或缩容后的表ht[1],一张为老表ht[0],ht[0]的数据通过渐进式rehash会逐步迁移到ht[1]中，最终完成整个迁移过程。

​ 因为大小两表并存，所以需要从ht[0]和ht[1]中都取出数据，整个遍历过程为：先找到两个散列表中更小的表，先对小的Hash表遍历，然后对大的Hash表遍历，将结果融合后发给客户端；注意：scan的结果可能是有重复的
scan 的理解：
sql示例 首先向redis中 加入一些key

scan 0 match k* count 5

第一个 参数0为从 数组的那个位子开始找

第二个 是key的正则模式

第三个 是limit 槽位数 注意有些槽位是空的，有些槽位是挂了很多链表

像这个结果 就找匹配k*的key，从第0个槽开始找，找5个槽的数量，这边返回槽的索引是26 说明，从在0 - 26之间有21个槽是空的；在符合条件的槽位中 有三个符合的key；

总结 ：在字典中，Redis为了提高速度，设计如下

1. 字典这种数据结构设计查找就已经很快了；
2. 在扩容或者缩容的过程中，为了防止rehash太慢，产生了渐进式rehash；
3. 在遍历数据的时候，为了防止全遍历太慢，也提供了间断遍历。

4.整数集合

首先：整数集合提出是为了解决什么问题？ 答：为了充分利用内存；前提 是集合 set 就是在set下的一种优化；

​ 整数集合是一个有序的、存储整型数据的结构。Redis是存在内存中的，所以，我们必须考虑如何能够高效地利用内存。当Redis集合类型的元素都是整数并且都处在64位有符号整数范围之内时，使用该结构体存储； 例子：

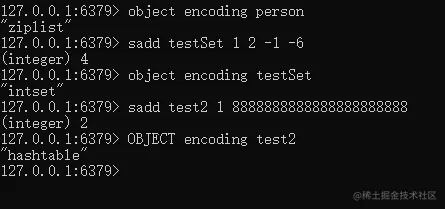

第一个 testSet 存储类型是整型 第二个 test2存储类型是hashtable； 在整数集合中，数据保存是按照从小到大进行保存的，使之可以通过二分查找来进行查找；

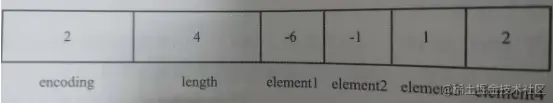

其结构如下：

encoding： 代表编码类型，决定每个元素占用几个字节。

判断一个值需要用什么类型编码格式，只需要查看该值所处的范围即可。

int64 (2147483647, 9223372036854775808) 或 [-9223372036854775808, -2147483647, 9223372036854775808)

int32 (32767, 2147483647] 或 [-2147483647, -32768)

int16 [-32768, 32767]

刚刚存的数据是这样的，返回所有数据的时候，也是按照从小到大进行返回

这个时候，假设我需要添加一个5 ， 那么，就先需要判断是否能找到该值，如果，能找到的话，就直接返回（集合中不能有重复的值）；如果找不到的话，就重新分配一块内存，然后，把数据迁移过去；

如果，这个时候我添加的是一个50000，那么，这个时候，编码类型就需要进行升级了，而且，这个新加的数肯定是最小的数或者最大的数；这里是最大的数，

然后，重新分配一块内存，移动原来的元素，在移动的时候，按照从后往前的顺序依次移动，这样可以避免数据被覆盖；

总结：整数集合是对set的一种优化，如果，存的都是整数，使用的是整数集合，那么，在set进行查找的时候效率就会提升；当然，也会节约内存；

5.quicklist的实现

quicklist是Redis底层最重要的数据结构之一，它是Redis对外提供的6种基本数据结构中List的底层实现；在redis3.2版本中引入。在引入quicklist之前，Redis采用压缩链表(ziplist) 以及 双向链表（adlist）作为List的底层实现。当元素个数比较少并且元素长度比较小时，Redis采用压缩链表 作为底层存储；当任意一个条件不满足时，就变成双向列表；这么做的原因，当元素长度比较小时，采用ziplist可以有效节省存储空间，但是，当元素长度变多时，修改元素时，必须重新分配存储空间，这无疑会影响Redis的执行效率，会采用双向链表来进行存储。

​ 那么，在Redis3.2以后，采用了quicklist, quicklist是综合考虑了时间效率与空间效率引入了新型数据结构；

​ 众所周知，list查找的时间复杂度为O(n)，不适用于快速查找的场合；而quicklist是Redis3.2中新引入的数据结构。quicklist可以看成是用双向链表将若干小型的ziplist连接到一起组成的一种数据结构。

极端情况：

​ 情况一： 当ziplist节点过多的时候，quicklist就会退化为双向链表。效率较差；效率最差是，一个ziplist中只包含一个entry,即只有一个元素的双向链表。（增加了查询的时间复杂度）

​ 情况二：当ziplist元素个数过少时，quicklist就会退化成为ziplist，最极端的时候，就是quicklist中只有一个ziplist节点。（增加了增加数据时，ziplist需要重新分配空间）

​ 所以说：quicklist其实就是综合考虑了时间和空间效率引入的新型数据结构。（使用ziplist 能提高空间的使用率，使用双向链表能够降低插入元素时的时间）；

数据存储

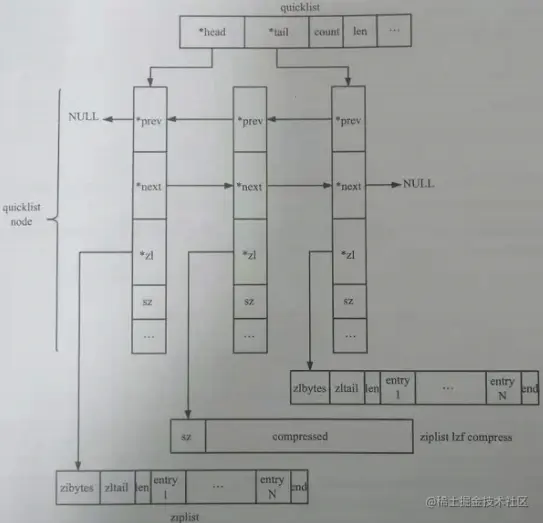

quicklist是一个由ziplist充当节点的双向链表。quicklist的存储结构如下所示：

quicklist有如下几种核心结构：

typedef struct quicklist {
	quicklistNode *head;
	quicklistNode *tail;
	unsigned long count; // 为quicklist中元素
	unsigned long len;	// quicklist 节点的个数
	int fill : 16; // 用来指明每个quicklistNode 中ziplist长度，当fill为正数时，表明每个ziplist最多含有的数据项数，当为负数的话，就代表ziplist节点最大存储的量；
	unsigned int compress : 16;
}  quicklist;

由于，针对list 我们访问的是两端的数据，为了进一步节省空间，Redis允许对中间的quicklistNode节点进行压缩，通过修改参数list-compress-depth进行配置，即设置compress参数，该项的具体含义是两端各有compress个节点不压缩， 当compress为1时，quicklistNode个数为3时，其结构图如上图所示：很显然，第一个第三个没有压缩，第二个压缩了。

**注意：**quicklist的节点是 quicklistNode 其结构如下：

typedef struct quicklistNode {
	struct quicklistNode *prev; // 指向前节点
	struct quicklistNode *next; // 指向后节点
	unsiged char *z1; // 存ziplist 压缩链表
	unsiged int sz;	  // 代表整个ziplist结构的大小
	unsiged int encoding : 2; // 1：代表原生 2.代表使用LZF进行压缩
	unsiged int recompress : 1; // 代表这个节点是否是压缩节点，如果是的话，则在使用前先进行解压缩，使用后需要重新进行压缩
}quicklistNode;

数据压缩

​ quicklist 每个节点的实际数据存储结构为ziplist,这种结构的主要优势在于节约存储空间。为了进一步降低ziplist所占用的空间，Redis允许对ziplist进一步压缩，Redis采用的压缩算法是LZF。压缩后的数据可以分为多个片段，每个片段有2部分：一部分是解释字段，另一部分是存放具体的数据字段；

​ 那么，压缩怎么就可以节约存储空间了呢？LZF数据压缩的基本思想是：数据与前面重复的，记录重复位置以及重复长度，否则直接记录原始数据内容。

添加元素

​ quicklist 提供了push操作，可以在头部或者尾部进程插入：如果，头部或者尾部不能插入的话，就需要新建quicklistNode ,然后再把quicklistNode 插入到quicklist结构体中；

​ 除了push，quicklist还提供了在任意位置插入的方法。这时候，会有继续插入和不能继续插入两种情况；

​ 1）当前插入位置所在的quicklistNode 仍然可以继续插入，此时可以直接插入；

​ 2） 当前插入位置所在的quicklistNode不能继续插入，此时可以分为如下几种情况。

1. 需要向当前quicklistNode 第一个元素前插入元素，并且，当前ziplist所在的quicklistNode的前一个quicklistNode可以插入，则将数据插入到前一个quicklistNode。如果前一个quicklistNode 不能插入，则新建一个quicklistNode,插入到当前quicklistNode前面。
2. 需要向当前quicklistNode的最后一个元素后面插入元素，当前ziplist所在的quicklistNode的后一个quicklistNode 可以插入，则直接将数据插入到后一个quicklistNode。如果后一个quicklistNode 不能插入，则新建一个quicklistNode插入到当前quicklistNode的后面。
3. 不满足前面2个条件的所有其他种情况，将当前所在的quicklistNode以当前待插入位置为基准，拆分成左右两个quicklistNode, 之后将需要插入的数据插入到其中一个拆分出来的quicklistNode中。

删除元素

​ 有删除一个元素 和删除区间元素，反正就是先找到指定元素在进行删除；

更改元素

​ 由于，quicklist其内部是ziplist结构，ziplist在内存中是连续存储的，当改变一个元素的时，可能会影响后续元素。故，quicklist 采用的是先删除后插入的方案；（通过索引来设置新的值会用到，位置还是不变）

查找元素

​ quicklist查找元素主要是针对index,即通过元素在链表中的下标查找对应元素。基本思路是，首先找到index对应的数据所在的quicklistNode节点，之后调用ziplist的接口函数ziplistGet得到index对应的数据。
总结： quicklist 更多的是考虑节约内存，采用压缩列表来节约内存；但是，如果元素变多时，修改元素时，必须重新分配存储空间，也是会比较占用时间，所以，为了解决这个问题，引用了双向链表，能减少修改元素时，所花的时间；（如果，列表中有序插入的话，应该重新分配存储空间概率不大；但是，要是向中间位置修改（增加/删除）一个元素，就需要重新分配存储空间了，可能还会有连锁更新）

总结

以上大部分知识来源于Redis5设计与实现，加入自己一些简单的思考，做个笔记；如果，大家有不理解的可以去看一下这本书，感觉写的很好，也欢迎大家多多指教；
