单片机软件架构设计(转)架构设计的目的是使应用的代码逻辑清晰，且避免重复的造轮子。如果没有好的架构，移植将会是一件很

基本框架图

讲单片机软件架构设计的书和内容比较少,今天找到一个供大家参考.

如何把硬件的驱动和一个功能封装成一个个的模块，然后可以像小朋友搭积木一个，一个个模块可以快速的拼接起来，组成一个个不同的模型。

我们的嵌入式架构思路也是来源于此，即功能模块化设计、分层设计。

这个设计和WEB开发的MVC模式类似，都是注重分层设计。

模块化设计：将收集到的需求，进行归类，总结和分析，将这些需求概括为一个个单独的功能，每一个功能，做成一个单独的功能模块。

分层设计一句话不好直接表达，其主要体现在一下几方面：

功能模块对外调用的模块封装成一个个API，将底层驱动做个API以供功能模块调用。（各个功能模块可以独立编译（如通信模块纯ANSI C，可在任意平台复用），或者调用驱动层接口（日志库模块调用了驱动读写Flash），总而言之，言而总之，封装出各个功能独立的可复用的功能模块。）
API分为驱动层API和应用层API，而不是所有程序都调用驱动层API。(整个应用中都调用驱动层API会导致应用中驱动调用随处可见，无法移植和最大限度的复用)

总体分硬件驱动层-->功能模块层-->业务逻辑层-->应用层

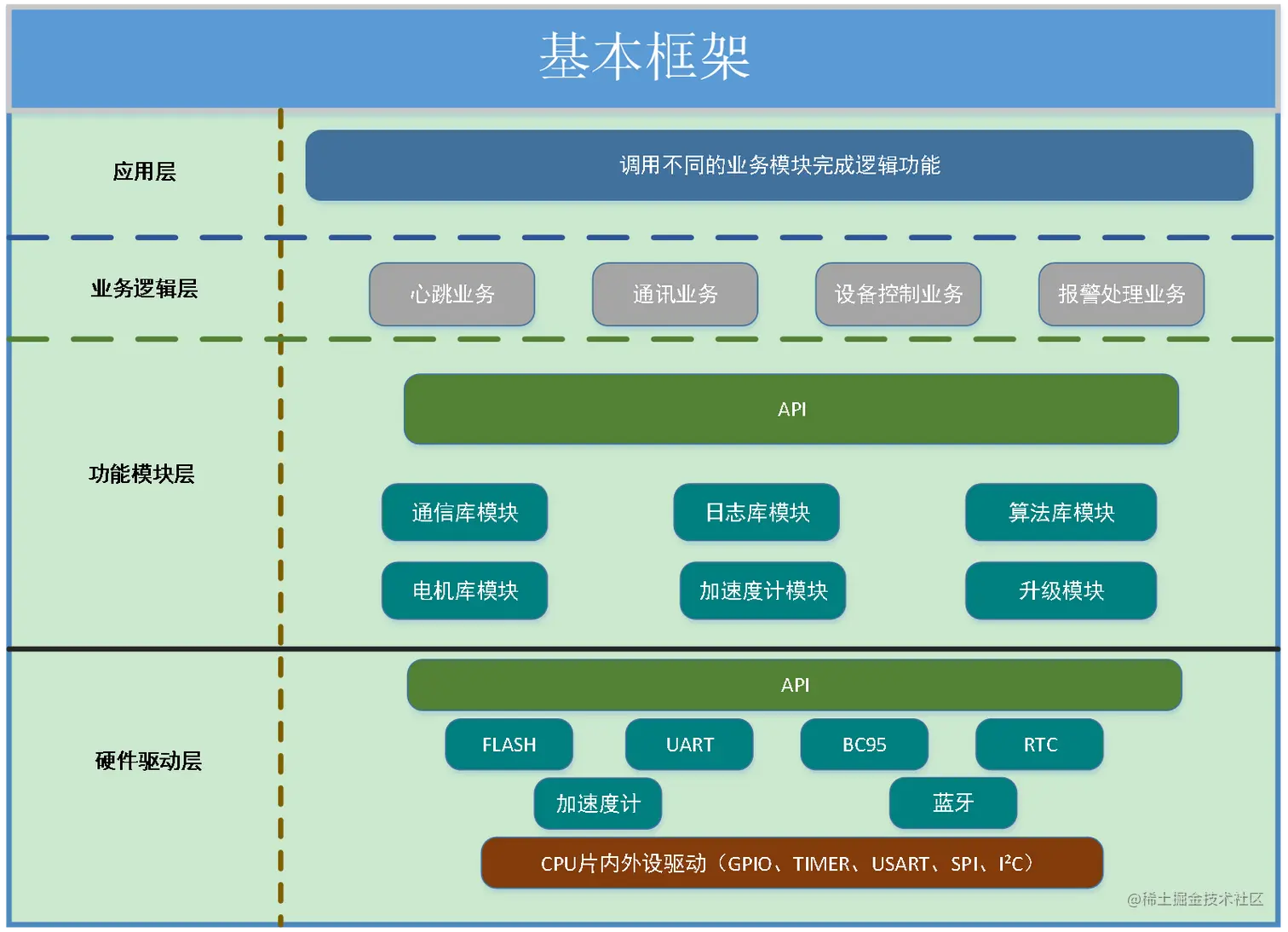

总体结构示意框图：

说明：

硬件驱动层硬件驱动层包含板载硬件资源正常运行所需的所有驱动程序并提供API给功能模块调用。

功能模块层功能模块层包括实现具体功能的函数，通过调用驱动层API实现相应功能，同时提供可调用的API给业务逻辑层。

业务逻辑层业务逻辑层包括产品整体功能的各个业务流程，通过调用功能模块层的API实现。

应用层应用层将各个业务逻辑进行整合调用，完成整个产品的功能。

如果驱动变动了，或者换不同平台，只需更改驱动层，应用层不受影响。

如果功能模块变动了，只需升级相应的功能模块，其他的模块不受影响，应用层也不受影响。

按照这种逻辑设计好之后，主要的工作就是在业务逻辑层。应用层则为程序的总体流程和框架，主要调用业务逻辑层实现不同的功能。
