开发工作流是捕获过程中所有相关信息的过程：
- 谁参与其中，
- 他们负责什么，
- 如何完成任务
- 哪些任务是手动的，哪些是自动化的。
BPMN很难学习吗？
BPMN 2.0版本有许多人抱怨BPMN太复杂而难以学习，尤其是对于许多记述方式而言。他们没有提到的是，大多数过程不需要建模者知道整个规范。实际上，大多数模型只使用少数几个最常见的流程元素。实际上，BPMN仅由3种基本类型的元素以及流连接器元素组成：
- 大事记
- 活动
- 网关
- 流
对，就是那样！BPMN中只有三种类型的元素，第四个元素–流元素用于连接其他三个元素–顺序流（带有箭头的黑线将所有内容连接在一起）。
实际上，这四个元素中的每一个都有一组自己的变体，从而使BPMN表示法更加复杂。
让我们看看如何使用Visual Paradigm绘制业务流程图。
绘制业务流程图
-

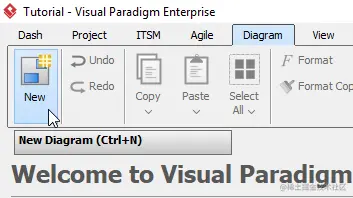

在工具栏上选择Diagram > New。
-
在“New Diagram”窗口中，选择“ Business Process Diagram”，然后单击“Next”。您可以使用上方的搜索栏来过滤结果。
-

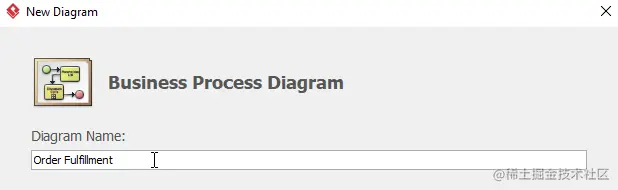

为图命名，然后单击“OK”。在本教程中，我们将把图命名为
Order Fulfillment
。
-

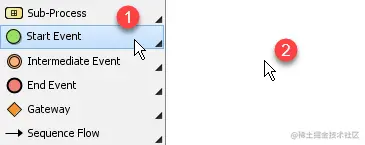

要创建开始事件，请选择“Start Event”，然后单击要放置开始事件的位置。
-
但是，我们需要消息开始事件而不是开始事件。我们可以右键单击tart event > Trigger > Message Trigger 以使其成为消息开始事件。
不要忘记通过双击消息开始事件来命名消息开始事件。我们将消息启动事件命名为
Order Received
。
-

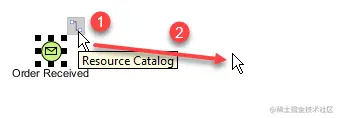

要在**“收到****订单”之后创建任务，请选择“收到订单”，单击并按住资源按钮“资源目录”，然后将光标拖动到所需位置并释放。在弹出窗口中，选择Task**。您可以双击任务以将其重命名。我们将这个任务命名为
Check Availability
。
-

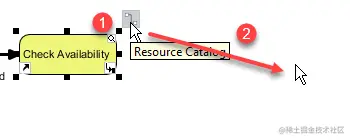

我们希望在检查可用性之后有一个网关。选择 " Check Availability"，点击并按住资源按钮 " Resource Catalog"，将光标拖到想要的位置并释放。在弹出的窗口中选择网关。命名网关为 " Article Available"。
-

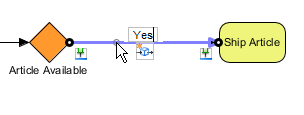

使用与步骤6类似的方法，在 "Article Available "之后创建一个名为 " Ship Article "的任务。双击Article Available和Ship Article之间的顺序流，并重命名为Yes。

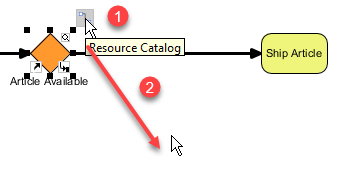

- 在Article Available之后创建一个名为Procurement的子流程，其顺序流称为No。点击Article Available，点击并按住Resource Catalog，拖到想要的位置并释放。在弹出的窗口中选择子流程，双击子流程重命名为采购。命名 "No. "和 "No. "之间的序列流程。
- 选择 Procurement，点击并按住Resource Catalog，拖动到Ship Article，然后释放，在Procurement和Ship Article之间创建一个流程。
- 使用步骤9，在 "Ship Article "之后创建一个名为 "Financial Settlement "的子流程。
- 我们想在Procurement创建一个名为 "Deliverable "的错误中间事件。点击Procurement > Resource Catalog，然后在弹出的窗口中选择 New Intermediate Event。

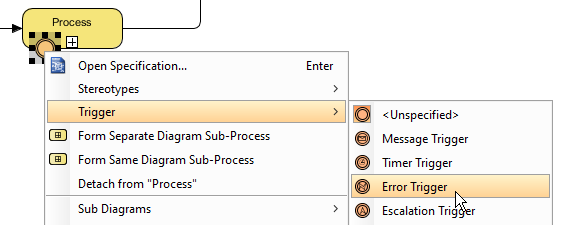

- 右击新创建的中间event > Trigger > Error Trigger。命名错误中间事件为 " Deliverable"。

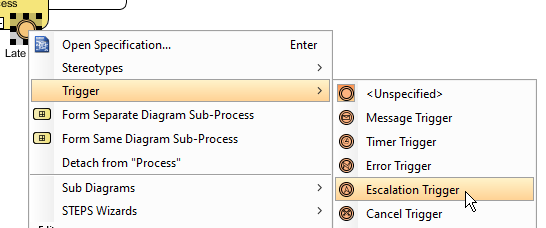

- 使用步骤12和13的相同方法，创建一个名为Late Delivery的升级中间事件。然而，在重复步骤13时，选择 Escalation Trigger来代替。

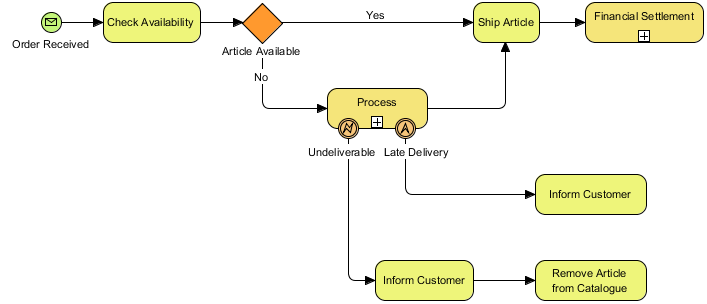

- 您可以使用第6步来创建更多任务。创建更多任务后，应该会看到类似以下内容：

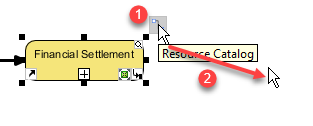

- 现在我们可以在Financial Settlement之后创建一个结束事件。选择财务结算，点击并按住资源目录，拖动到想要的位置并释放，然后从弹出的窗口选择End Event。
- 再创建两个结束事件，跟别在 Inform Customer 和 Remove Article from Catalogue 之后，重复步骤 16。

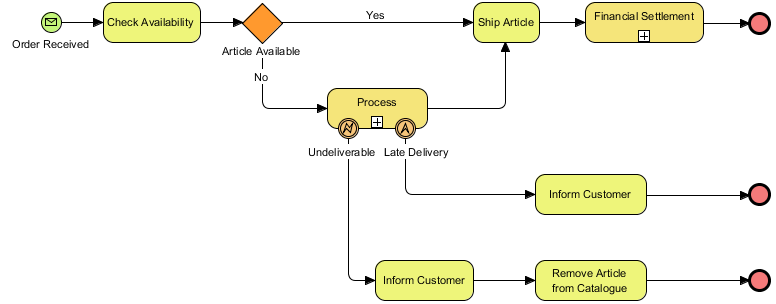

- 您现在应该看到类似于以下的图：
