Equipment download - generic inbound 和mapping处理逻辑分析

115 阅读1分钟

Created by Jerry Wang, last modified on Oct 01, 2014

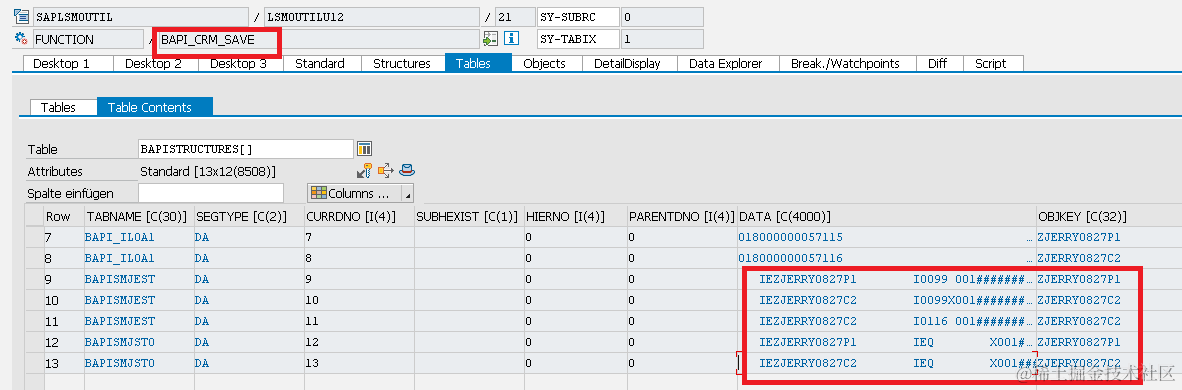

如果request download 定义里同时包含parent equip和child equip,则从ERP传输到CRM的bapistructure里也同时包含两个equip的数据。



clipboard1







执行map module:

clipboard2

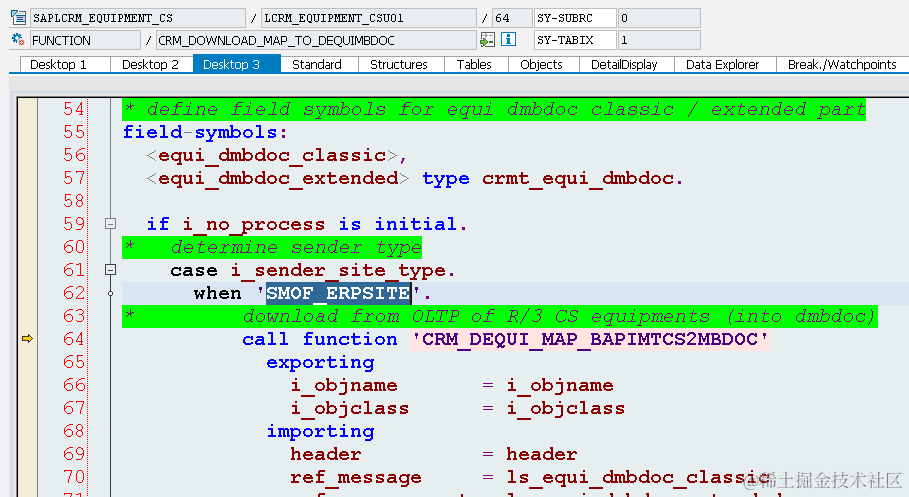

source site是ERP, 进入对应的SMOF_ERPSITE分支:

clipboard3

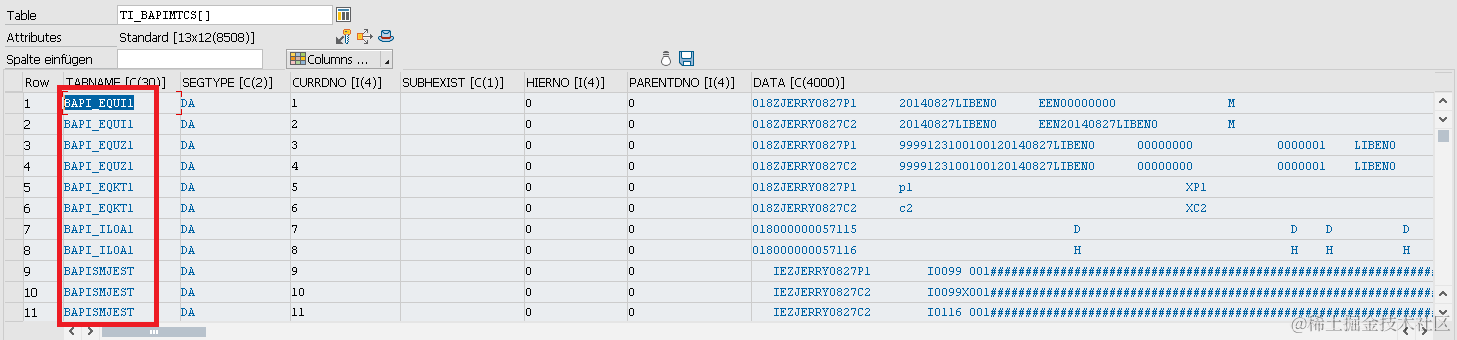

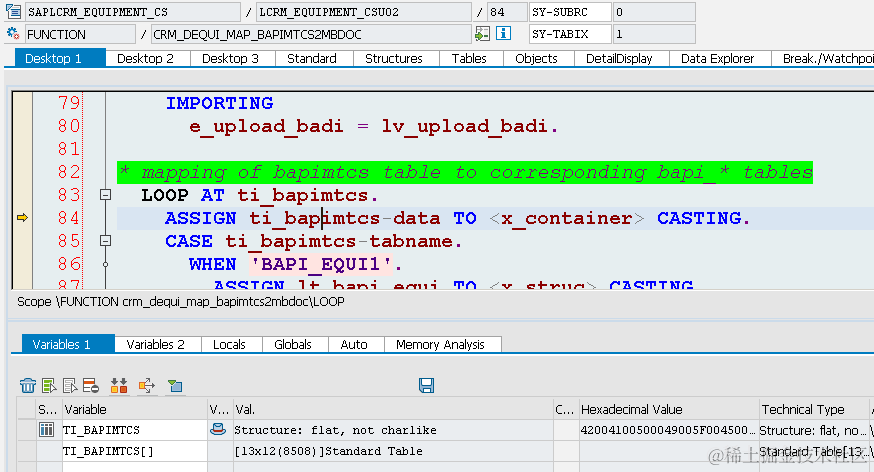

逐一遍历bapimtcs表:

clipboard4



clipboard5

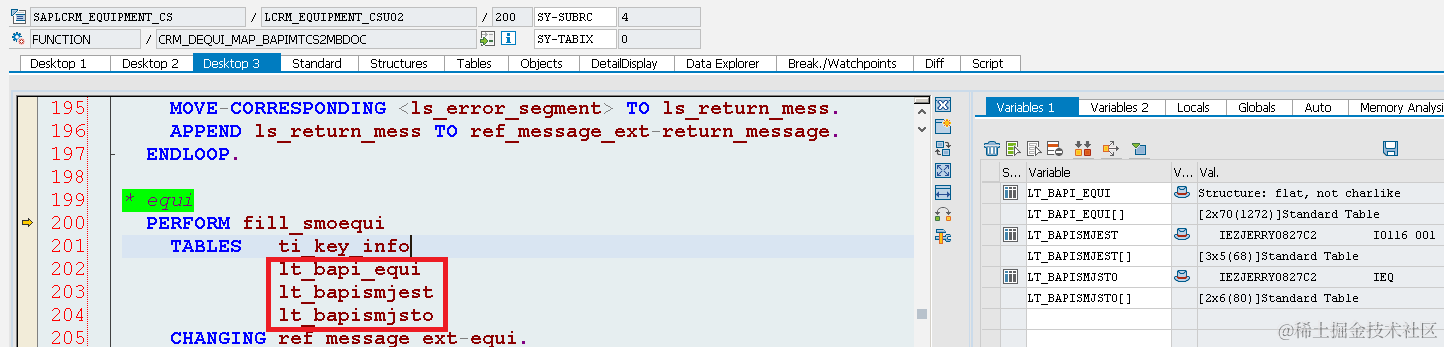

Loop完成后,原来bapimtcs结构里的数据已经copy到三个lt table中。

clipboard6



clipboard7

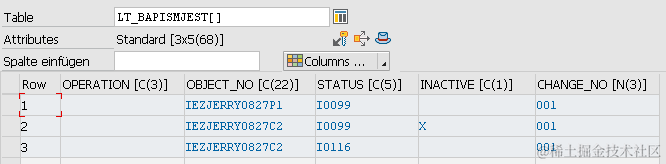

状态表:

clipboard8

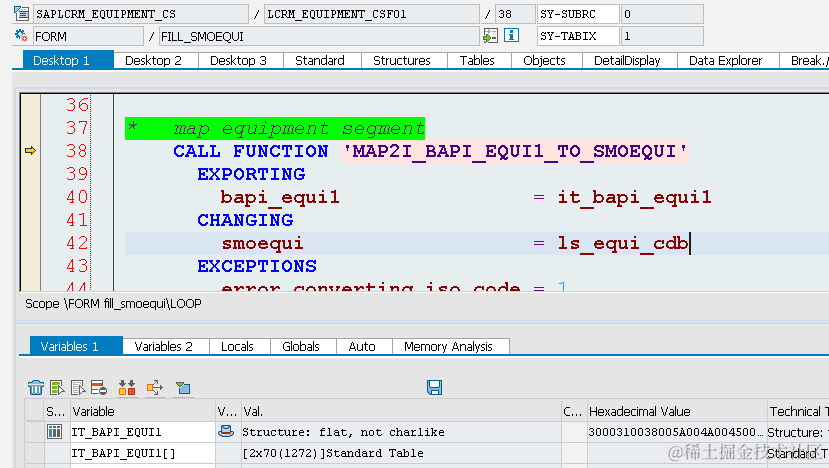

处理CDB结构:

clipboard9

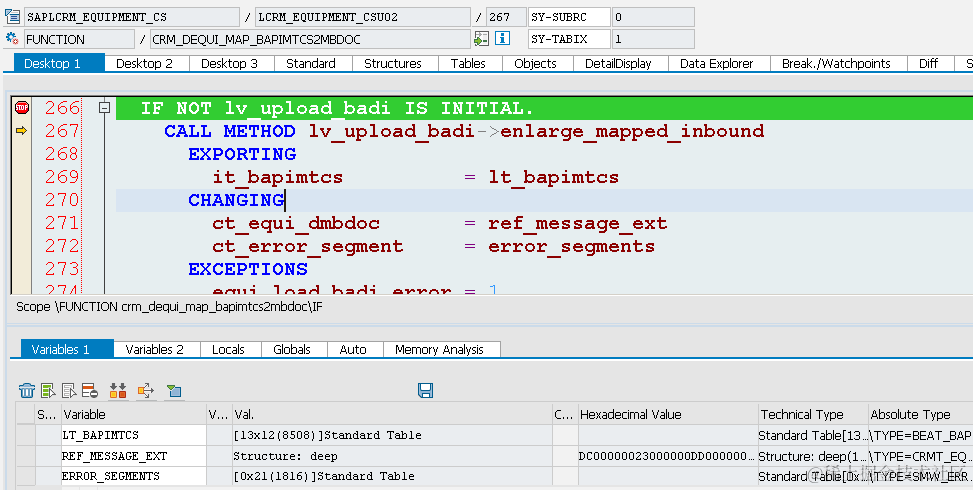

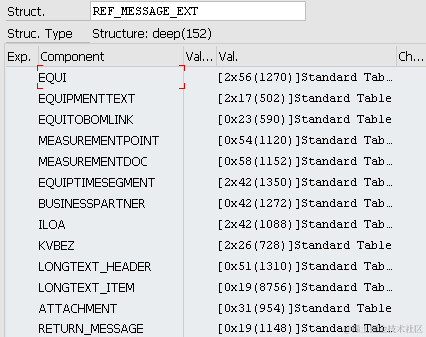

调用BAdI enhance ref_message_ext:

clipboard10



clipboard11



mapping做完后,进入validation处理逻辑:

clipboard12



clipboard13

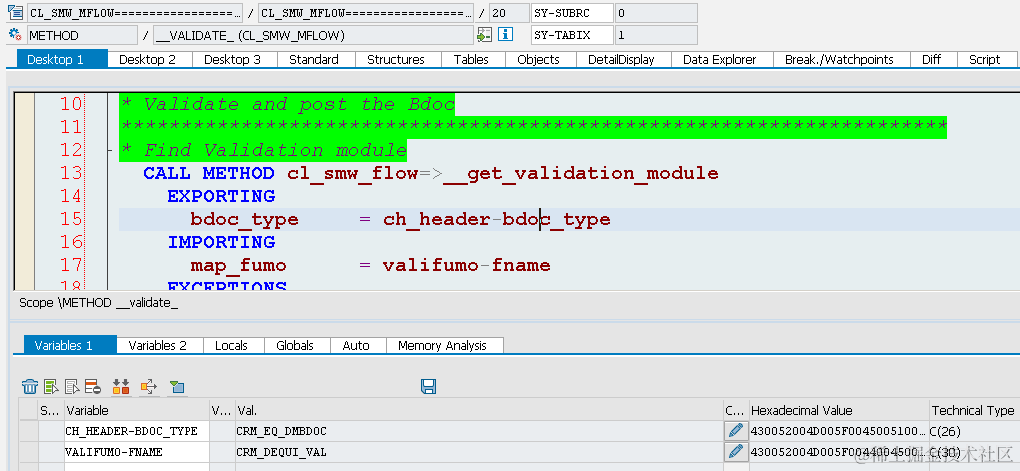

获得validation function module name:

clipboard14

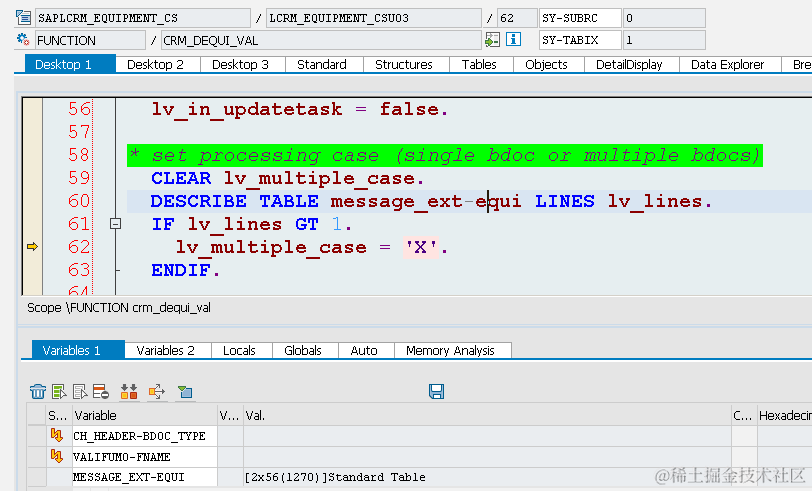

设置multiple处理的flag:

clipboard15

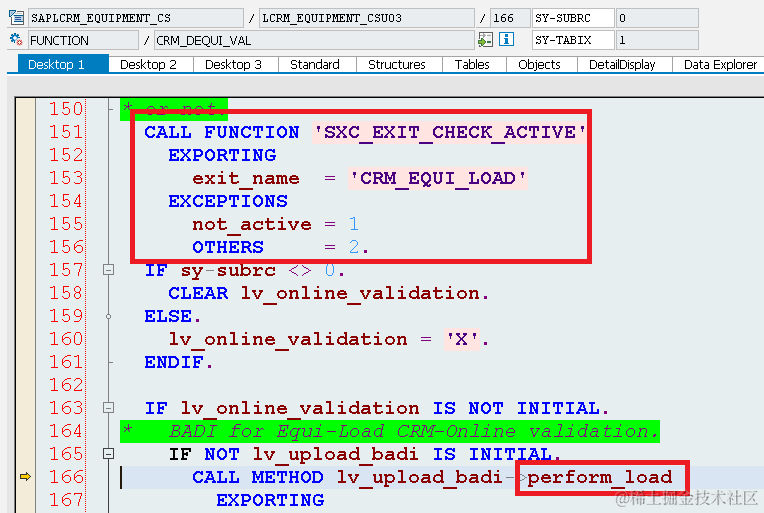

决定inbound equip是进行online validation还是走mobile bridge的开关:

clipboard16

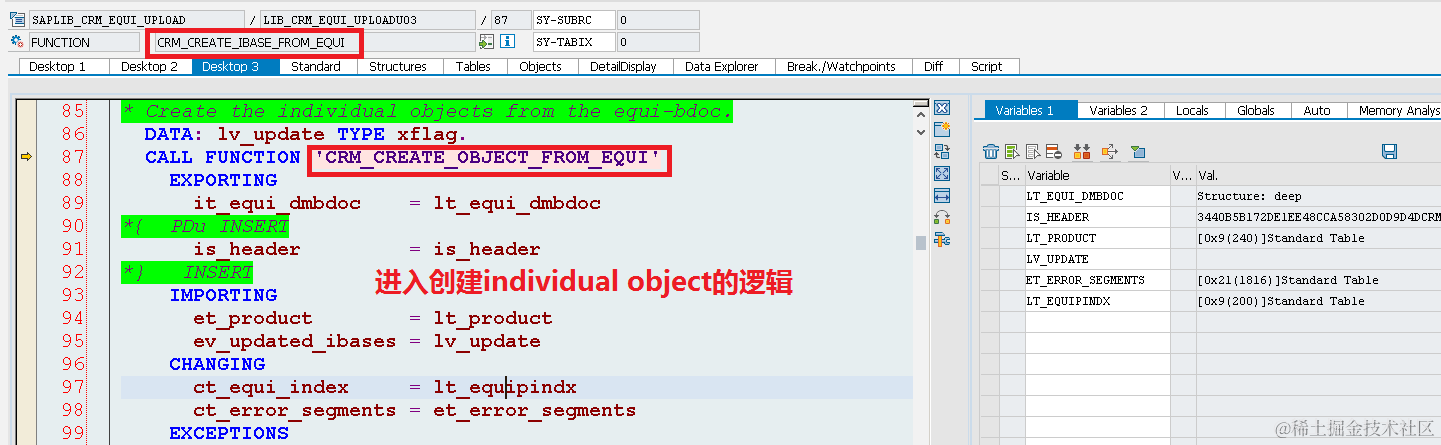

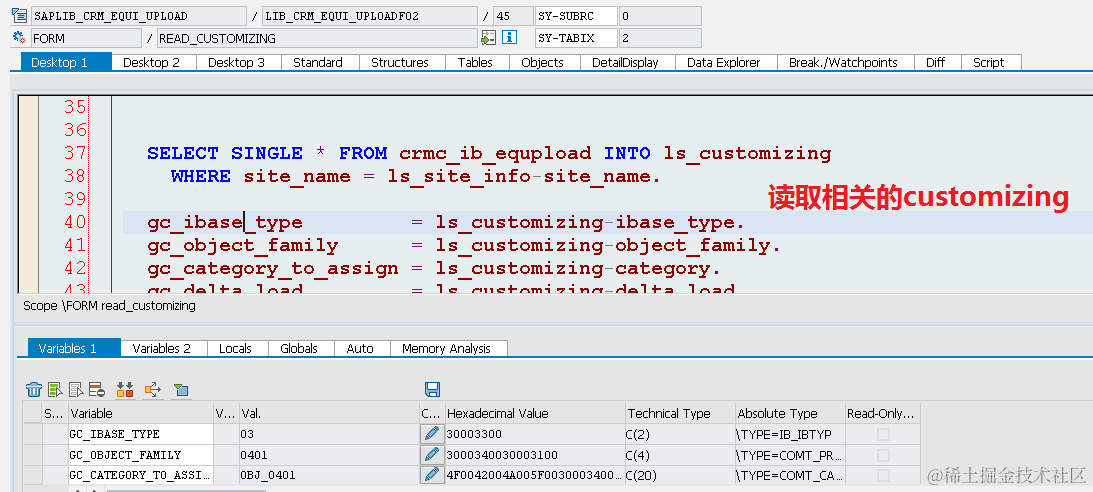

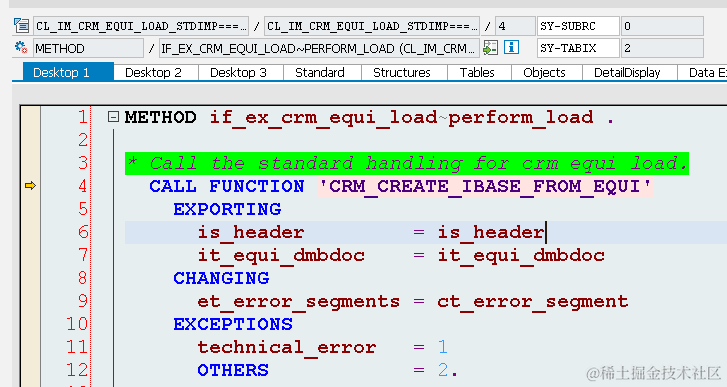

在BAdI 处理逻辑里,进入IBASE creation 代码:

clipboard17



clipboard18



clipboard19



判断equipment在CRM 系统是否已经存在:

clipboard20

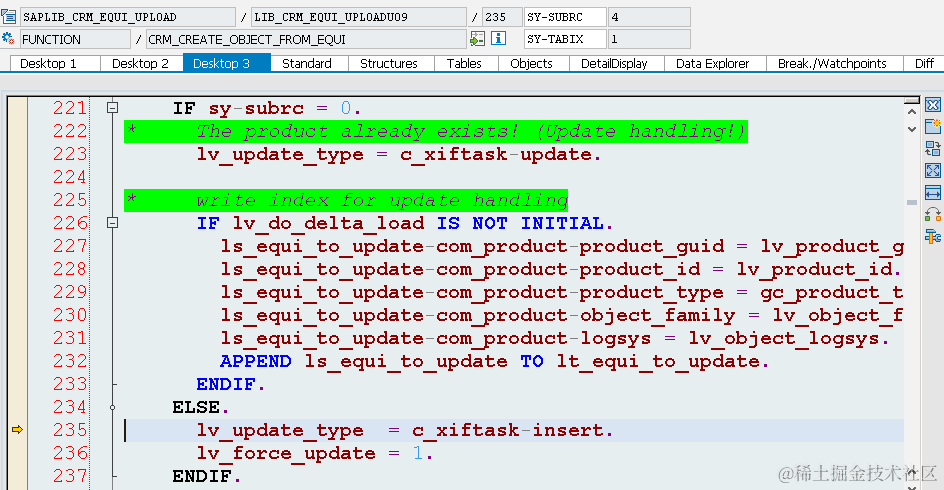

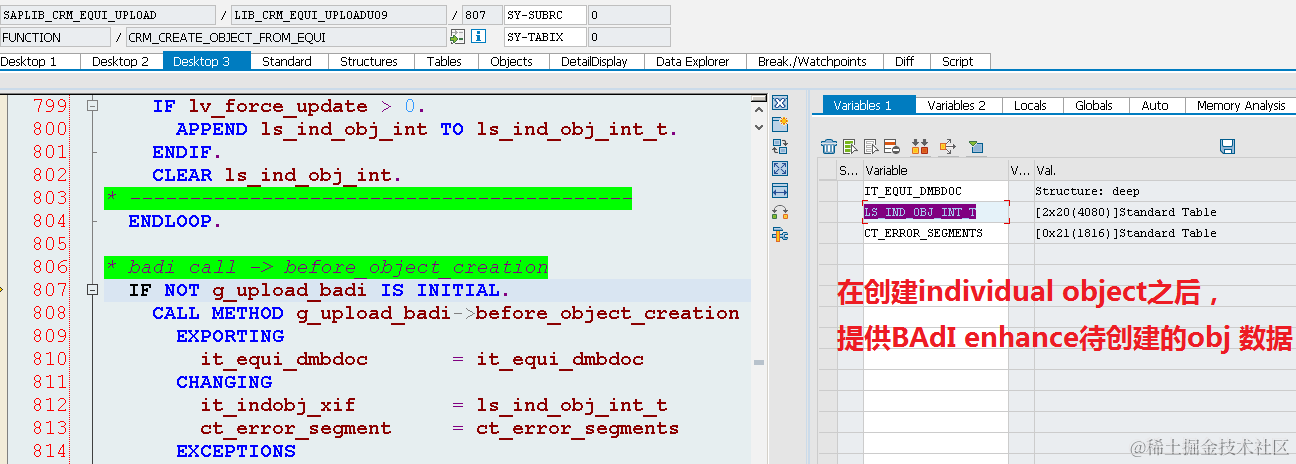

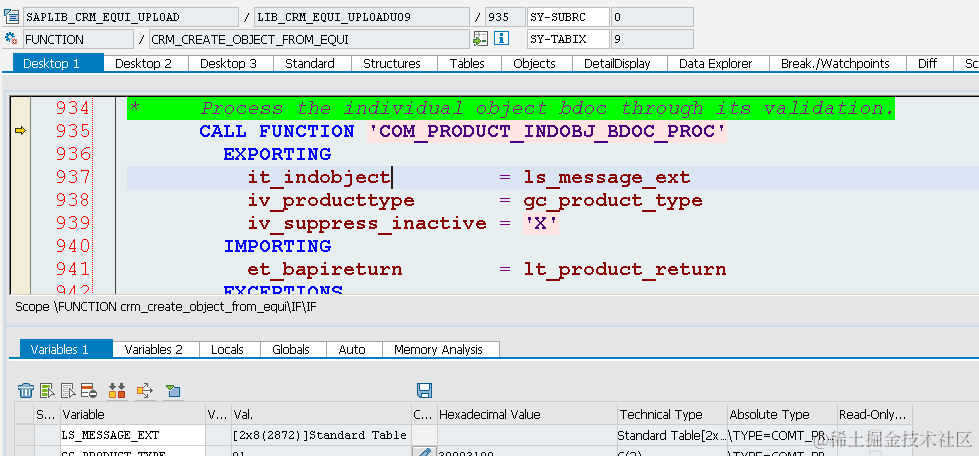

如果已经存在且delta处理已经enable,则把product 信息放入lt_equi_to_update留待后续处理。

clipboard21







clipboard22







clipboard23







clipboard24
