WebGL 中的图片解码优化

作者 - Oasis 团队-月木

虽然 WebGL 支持 压缩纹理，上传 GPU 不存在解码耗时的问题，但日常应用中还是会用到 png/jpg/webp 等压缩过的图片格式。这些格式在 WebGL 中渲染需要转换成位图，即每个像素使用 RGB 或 RGBA 表示。这个过程称为图片解码。图片解码在渲染中是非常重要的一环，若直接使用 Image 对象上传(texImage2D)至 GPU，往往耗时较长，阻塞主线程，比如说会导致动画播放卡顿，影响用户体验。所以，在这里我们对浏览器中的一些 WebGL 中图片解码的方案做了一些研究和测试。 第一幅图是同步解码，第二幅图是异步解码，可以看到明显缓解动画的卡顿

本文重点测试的是 Image.decode 方法和 createImageBitmap 方法。

Image.decode

Image.decode 可以异步对 Image 进行解码，异步的解码不会阻塞主线程动画和交互。使用方法如下：

const img = new Image();
img.src = '...';
img.decode().then(function() {
  document.body.appendChild(img);
});

createImageBitmap

ImageBitmap 是专门为 Canvas 和 WebGL 渲染使用的一种数据格式。createImageBitmap 会异步返回一个含 ImageBitmap 对象的 Promise。createImageBitmap 可以在 worker 中使用，ImageBitmap 也可以在 worker 之间传输。createImageBitmap 接受多种数据源，本文重点测试 Blob 和 HTMLImageElement，这两种对象在渲染引擎中最常使用。

// 使用 image 作为源
createImageBitmap(image).then((imageBitmap)=>{
  gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, imageBitmap);
})

// 使用 blob 作为源
createImageBitmap(blob).then((imageBitmap)=>{
  gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, imageBitmap);
})

---

性能测试

上面介绍完了两个异步解码 API 的基本使用，接下去我用 5 种方式对 100 张不同的 1024 * 1024 图（图片由脚本随机生成）进行解码测试，对比图片的解码时间和纹理上传时间。五种方式如下：

1. 使用 Image 作为源用 createImageBitmap 方法。（示例）
2. 使用 Blob 作为源使用 createImageBitmap 。（示例）
3. 开启 5 个 worker 使用 createImageBitmap 方法。（示例）
4. 使用 image.decode 进行解码。（示例）
5. 使用 image 直接上传纹理。（示例）

进过上面几项测试得出结果（上下浮动 100ms 左右）：

1. MacOS（2.6 GHz i7 chrome 87 降低 6 倍性能)

使用方法	解码时间(毫秒)	纹理上传时间(毫秒)	总时间	备注
createImageBitmap(Image)	2625	2967	5592	异步解码
createImageBitmap(Blob)	559	2180	2739	异步解码
createImageBitmap(Blob) + worker	210	2000	2210	异步 + 多线程解码
image 直接上传		3020	3020	同步解码
image.decode 后上传	210	4978	5188	异步解码

2. Android U4（Mi 10 Pro U4 3.21.0.172）

使用方法	解码时间(毫秒)	纹理上传时间(毫秒)	总时间	备注
createImageBitmap(Image)	1540	878	2418	异步解码
createImageBitmap(Blob)	1096	129	1225	异步解码
createImageBitmap(Blob) + worker	715	142	857	异步 + 多线程解码
image 直接上传		905	905	同步解码
image.decode 后上传			decode 报错，The source image cannot be decoded.	异步解码

3. Android Chrome（Mi 10 Pro Android Chrome 87）

使用方法	解码时间(毫秒)	纹理上传时间(毫秒)	总时间	备注
createImageBitmap(Image)	522	504	1026	异步解码
createImageBitmap(Blob)	310	135	445	异步解码
createImageBitmap(Blob) + worker	249	145	394	异步 + 多线程解码
image 直接上传		510	510	同步解码
image.decode 后上传			decode 报错，The source image cannot be decoded.	异步解码

4. iOS safari（iPhone7 iOS 14.2）

使用方法	解码时间(毫秒)	纹理上传时间(毫秒)	总时间	备注
createImageBitmap(Image)			不支持
createImageBitmap(Blob)			不支持
createImageBitmap(Blob) + worker			不支持
image 直接上传		1076	1076	同步解码
image.decode 后上传	2076	300	2376	异步解码

结论

通过以上测试，可以得出以下结论：

1. Android 和 Mac Chrome 推荐用 createImageBitmap，数据源务必使用 Blob，解码可以提升 10% 左右的性能：
   1. 若数据源使用 Blob，无解码时间；若数据源使用 Image，有两次时间消耗，首先创建 bitmap 耗时很长，其次在 performance 里查看仍有解码时间（预期不该有解码时间，这是 Chrome 的 Bug，已经给 chromium 提了一个 issue，chrome 官方已经确认问题存在）。
   2. 在 worker 中调用 createImageBitmap 可以利用多线程能力，能进一步提升 15% 左右的性能。因为 worker 线程还不算特别稳定，是否开启 worker 解码交由用户配置决定，用户根据当前 cpu 负载及所需解码数量和业务场景去决定是否使用 worker 解码。
2. iOS 不要用任何异步解码方案：
   1. 不支持 createImageBitmap；
   2. 使用 Image.decode 的总时间是同步解码的两倍；

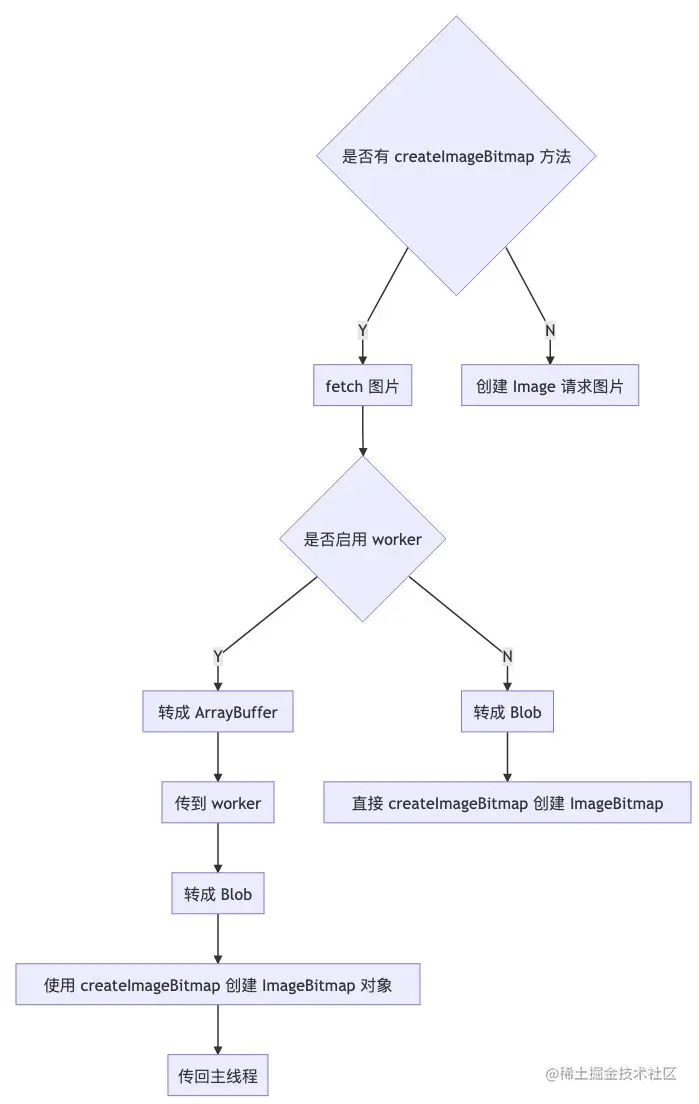

根据上面测试的结果以及推导的结论，在 WebGL 中采取的图片请求最佳解码方案是：

以上方案即将应用到 oasis-engine 中，欢迎大家在 PR 中讨论。
