WWDC 2018 - 601 Live Screen Broadcast with ReplayKit

转自： mp.weixin.qq.com/s/9WIQqNh8t…

0x00 简介

ReplayKit 可以做什么？

支持手机屏幕录屏，并推流到到第三方直播服务

直接从设备上直播音视频（屏幕+系统播放的声音）

支持使用麦克风和摄像头进行解说

内容是安全的，整个过程只会推到第三方直播服务

开一些脑洞？

直播游戏到 Mobcrush 或者 Youtube 等平台，国内的映客，花椒等也支持

使用 WebEx 进行网络会议的时候，同步桌面显示

使用 TeamViewerQS 进行客户服务

直播一个画画的 app 到 Facebook

可以通过录屏直播，远程实时教父母使用手机

ReplyKit VS ReplayKit 2
ReplayKit

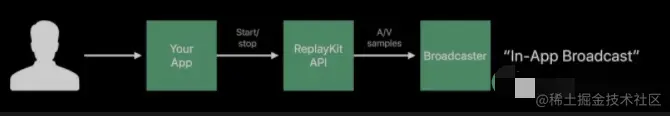

先回顾一下 ReplayKit 的交互流程：


首先 API 从 iOS 10 开始提供。 假设你有个游戏 app，想让用户在玩游戏的同时，可以直播到某个第三方直播平台上，比如国外的 Mobcrush 或者 Twitch 等。

首先你的 app 需要做下面几件事情：

实现 开始/暂停/停止直播 等 UI 交互

使用 ReplayKit 实现 开始/暂停/停止直播 等业务逻辑

第三方直播平台需要做的：

提供登录，设置直播标题等UI （Broadcast UI extension）

实现推流逻辑，把屏幕和音频等传输到服务器（Broadcast Upload extension）

用户开启直播流程是：

用户进入到你的游戏 app，点击 app 内提供的录制按钮，然后会弹出选择直播平台的提示。选择之后，会显示第三方 app UI extension 提供的页面，进行登录和设置直播标题等设置。完成之后，ReplayKit 开始录屏，并把音视频的 sample 交给第三方 app 的 upload extension 进行编码推流。

因为用户必须要到你的 app 才能开始直播，所以也被称为 In-App Broadcast

很明显，In-App Broadcast 有个缺陷是，如果用户离开了 app，比如退到后台或者切换到别的 app，直播就暂停了。

ReplayKit 2

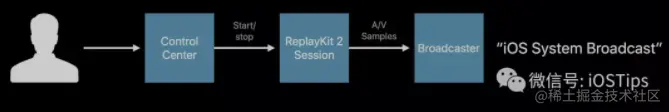

ReplayKit 2 的流程

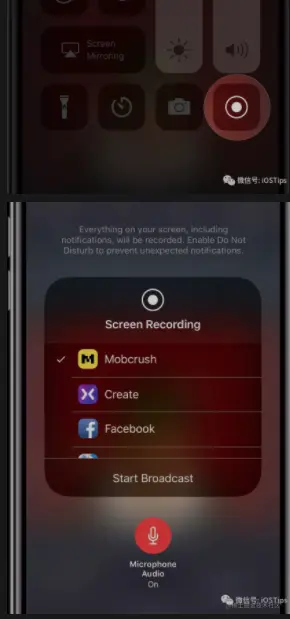

相对于 ReplayKit，ReplayKit 2 用户是从控制中心发起的直播（就是录屏的那个按钮，重按可以选择直播到第三方直播平台）。后面的流程对于开发者来说和 ReplayKit 差不多。因此也称为 iOS System Broadcast。ReplayKit 2 需要 iOS 11+.

ReplayKit 2 有几个优势：

用户可以直接从控制中心开启和停止直播，是系统级别的操作，和 app 无关，用户可以无缝跨 app 进行录屏直播，不用担心退后台或者切换 app 的场景。

你的 app 不需要提供 app 的 UI 交互了。也就是说，相对于 ReplayKit，你可以不做任何事情，就让你的 app 支持直播到第三方平台。


iOS 12 ReplayKit 有什么更新？


一图胜千言，相信不用我多说了吧。。不过既然可以从自己 app 发起，那会像 ReplayKit 1 里面自己提供自定义的开始/停止直播按钮，并控制直播开始停止逻辑吗？答案是不用，直接用系统提供的 RPSystemBroadcastPickerView 即可。

1. System broardcast picker 实现

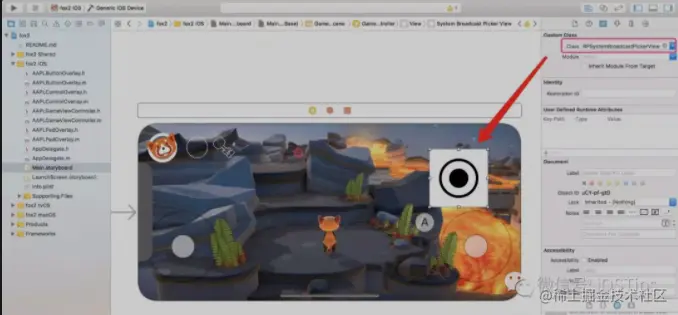

创建一个 RPSystemBroadcastPickerView

上面说 iOS 12 里可以从自己的 app 发起系统级别的录屏直播了。那我们 app 里就需要提供一个开始的按钮。ReplayKit 提供了 RPSystemBroadcastPickerView 这个类，我们需要做的非常简单，就是创建一个 RPSystemBroadcastPickerView 的实例，添加到父视图上即可。

RPSystemBroadcastPickerView 内部会负责调用 ReplayKit 2 API 进行开始/停止直播的逻辑。so easy!


OR

import ReplayKit.broadcastclass

ViewController: UIViewController {
  var broadcastPicker: RPSystemBroadcastPickerView?
  override func viewDidLoad() {
    super.viewDidLoad()
    broadcastPicker = RPSystemBroadcastPickerView(frame: kPickerFrame)
    view.addSubview(broadcastPicker)
  }
}

preferredExtension

另外 RPSystemBroadcastPickerView 有个属性：preferredExtension，可以指定你倾向的第三方平台。

broadcastPicker.preferredExtension = “com.your-app.broadcast.extension”

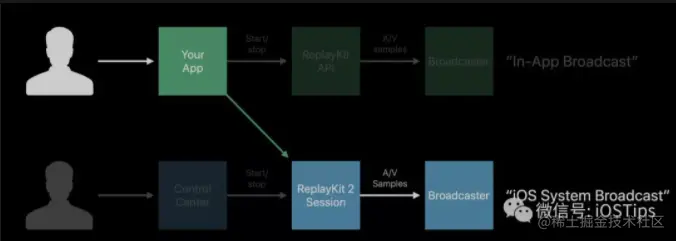

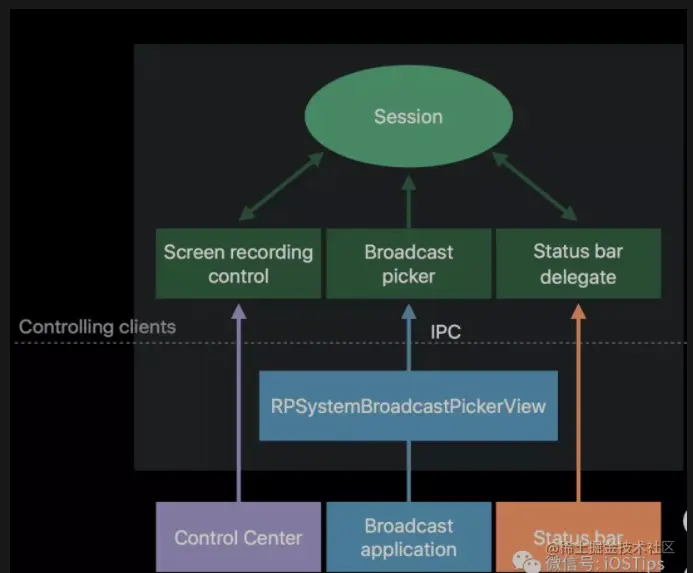

iOS 12 ReplayKit 交互流程图

不管是从控制中心还是 app 里发起的直播，都是系统级别的。通过 status bar 可以停止录制。也可见，没有提供通过直接控制开始/停止直播的 API。


2 开发 broadcast extension

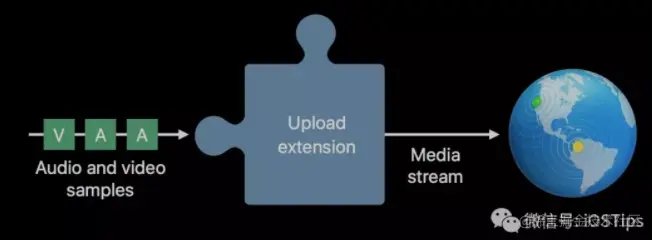

如果你是一个游戏直播平台，那你需要提供一个 upload extension。先来看一下数据流图：


Upload extension 的职责：

接受音视频 sample（未编码）

对音视频 Sample 进行编码，并推流到 CDN

处理屏幕旋转事件

标记直播中 app 切换事件，app 切换的时候提供 app 切换的信息（Cooool!）

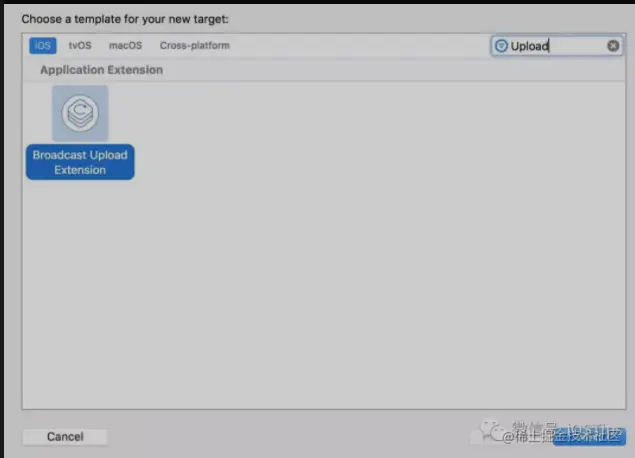

如何创建一个 upload extension?

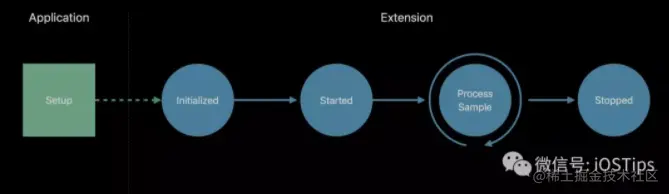

创建完 upload extension target 之后，Xcode 生成了一个代码模版。方法代表着 extension 的生命周期函数。方法名是自解释的，不需多说了。

SampleHandler


// SampleHandler created by Xcode templates for Upload Extension
class SampleHandler: RPBroadcastSampleHandler {
  // User has requested to start the broadcast
  override func broadcastStarted(withSetupInfo setupInfo: [String : NSObject]?)
  // User has requested to finish the broadcast
  override func broadcastFinished()
  // Handle the sample buffer here
  override func processSampleBuffer(_ sampleBuffer: CMSampleBuffer, with sampleBufferType: RPSampleBufferType)
  // Use details of application to annotate the broadcast
  override func broadcastAnnotated(withApplicationInfo info: [String : NSObject]) }


我们主要看一下处理环节，对应着 processSampleBuffer 这个方法。

// Both audio and video samples are handled by processSampleBuffer routine override func processSampleBuffer(_ sampleBuffer: CMSampleBuffer, with sampleBufferType: RPSampleBufferType) {
  switch sampleBufferType {
     case RPSampleBufferType.video:
       //处理录制的 app 的视频帧
       var imageBuffer:CVImageBuffer = CMSampleBufferGetImageBuffer(sampleBuffer)!
       var pts = CMSampleBufferGetPresentationTimeStamp(sampleBuffer) as CMTime
       //使用 VideoToolbox 对视频采样进行硬件编码
       VTCompressionSessionEncodeFrame(session, imageBuffer, pts, kCMTimeInvalid, nil, nil, nil)
       break
     case RPSampleBufferType.audioApp:       //处理 app 内音频，代码这里省略了
     case RPSampleBufferType.audioMic:
       //处理从麦克风采集到的音频，代码这里省略了
  }
}

如何处理 app 切换？

在直播的过程中，用户可能会切换 app，那怎么能知道用户当前在使用什么 app 呢？

// Use application details to help users find your broadcast
override func broadcastAnnotated(withApplicationInfo applicationInfo: [AnyHashable : Any]) {

  var bundleIdentifier = applicationInfo[RPApplicationInfoBundleIdentifierKey]
  if (bundleIdentifier != nil) {
    session.addMetadataWithApplicationInfo(bundleIdentifier)
  }
}

当用户切换 app 后，会在 broadcastAnnotated 这个回调里告诉我们当前 app 的信息，可以通过 RPApplicationInfoBundleIdentifierKey 这个 key 拿到当前 app 的 bundle ID。可以根据这些内容来提醒当前正在观看直播的用户。可以说 ReplayKit 想的很周到了。

0x3 内容保护 App 里可能会有一些内容，不想被录屏或者直播出去。可以检查当前是否正在录屏，如果正在录屏，隐藏敏感的信息或者停止播放敏感的视频或者音频。那么怎么检查当前是不是正在录屏呢？

检查 UIScreen.captured 以及 UIScreen.screens.count

注册 UIScreenCapturedDidChangeNotification 通知

Sample Code:

import UIKit
class func handleScreenCapturedChange() {
  let isScreenMirroring = UIScreen.screens.count > 1
  if (UIScreen.isCaptured && !isScreenMirroring) {
    // stop audio playback and remove sensitive content from the screen
  }
}

原本我也很好奇为什么要检查 UIScreen.screens.count. 看了一下 UIScreen.isCaptured 的文档，发现当在录屏，镜像或者通过 AirPlay 投屏时，isCaptured 都返回 YES。那这里的 UIScreen.isCaptured && !isScreenMirroring 就可以保证是录屏，而不是正在镜像投屏。

拓展阅读:

WWDC 2016 - Session 601 - Go Live with ReplayKit （群文件里有分享的 PDF）

WWDC 2017 - Session 606 - What's New with Screen Recording and Live Broadcast

That's all, thank you! mp.weixin.qq.com/s/9WIQqNh8t…
