图

图是由顶点的有穷非空集合和顶点之间边的集合组成， 通常表示为: G（V，E）， 其中，G表示一个图，V是图G中顶点的集合，E是图G中边的集合。

图中的元素称为顶点，顶点与顶点之间的连接关系称为边。跟顶点相连接的边的条数称为顶点的度。

边有方向的图叫作有向图，边没有方向的图就叫作无向图 。

在有向图中，我们把度分为入度和出度，顶点的入度，表示有多少条边指向这个顶点；顶点的出度，表示有多少条边是以这个顶点为起点指向其他顶点。对应到微博的例子，入度就表示有多少粉丝，出度就表示关注了多少人。

如果每个边都有一个权重，那就称为带权图。比如QQ好友间的亲密度。

图的存储方式

邻接矩阵

图的邻接矩阵存储方式是用两个数组来表示图。一个一维数组存储图中顶点信息，一个二维数组（称为邻接矩阵）存储图中的边或弧的信息。

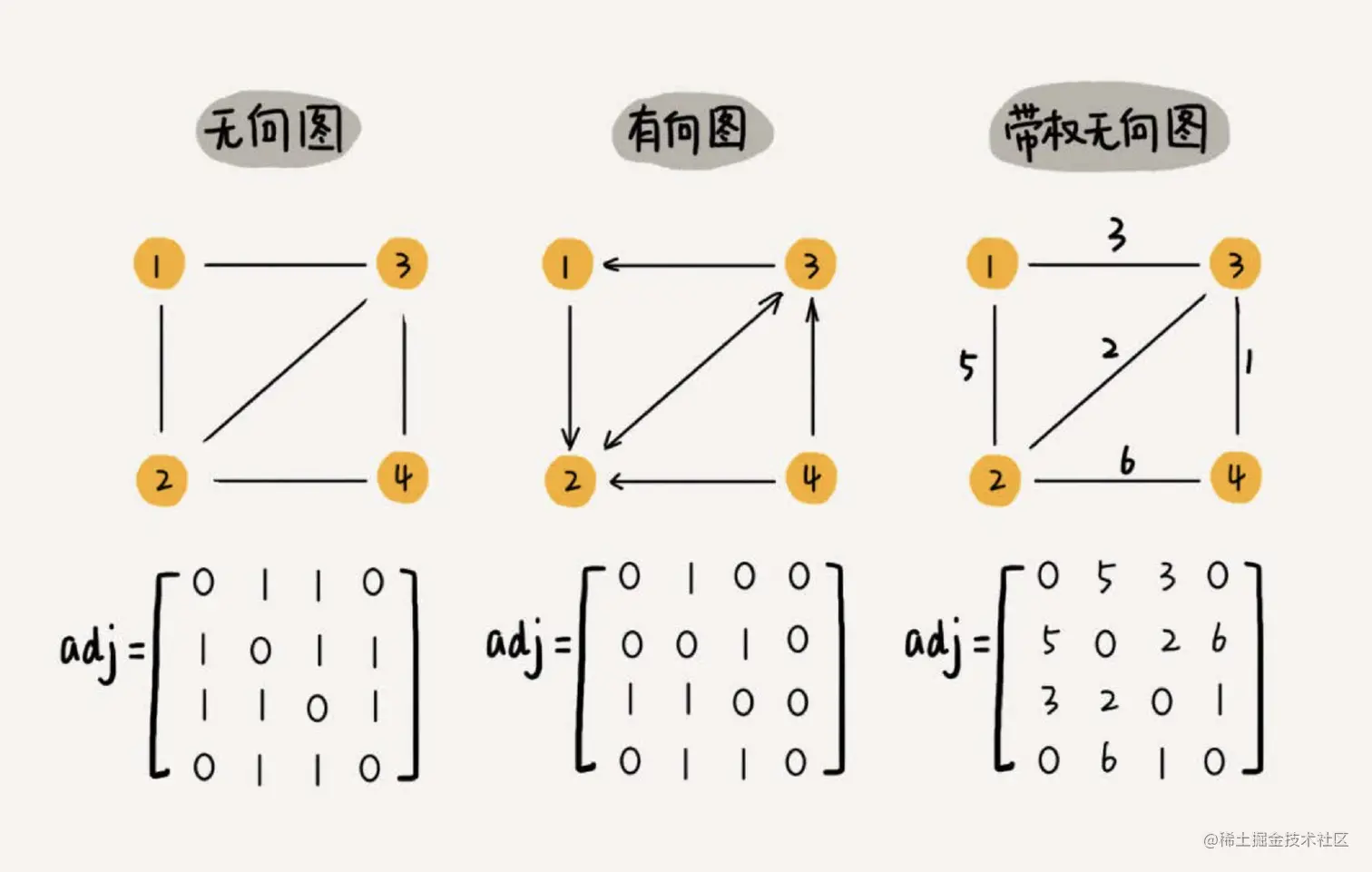

对于无向图来说，如果顶点 i 与顶点 j 之间有边，我们就将 A[i][j] 和 A[j][i] 标记为1；对于有向图来说，如果顶点 i 到顶点 j 之间，有一条箭头从顶点 i 指向顶点 j 的边，那我们就将 A[i][j] 标记为1。同理，如果有一条箭头从顶点 j 指向顶点 i 的边，我们就将 A[j][i] 标记为1。对于带权图，数组中就存储相应的权重。

缺点

用邻接矩阵来表示一个图，虽然简单、直观，但是比较浪费存储空间。为什么这么说呢？

对于无向图来说，如果 A[i][j] 等于1，那 A[j][i] 也肯定等于1。实际上，我们只需要存储一个就可以了。也就是说，无向图的二维数组中，如果我们将其用对角线划分为上下两部分，那我们只需要利用上面或者下面这样一半的空间就足够了，另外一半白白浪费掉了。

还有，如果我们存储的是稀疏图(Sparse Matrix)，也就是说，顶点很多，但每个顶点的边并不多，那邻接矩阵的存储方法就更加浪费空间了。比如微信有好几亿的用户，对应到图上就是好几亿的顶点。但是每个用户的好友并不会很多，一般也就三五百个而已。如果我们用邻接矩阵来存储，那绝大部分的存储空间都被浪费了。

优点

首先，邻接矩阵的存储方式简单、直接，因为基于数组，所以在获取两个顶点的关系时，就非常高效。

其次，用邻接矩阵存储图的另外一个好处是方便计算。这是因为，用邻接矩阵的方式存储图，可以将很多图的运算转换成矩阵之间的运算。

邻接表

数组与链表相结合的存储方法称为邻接表。图中顶点用一个一维数组存储，同时每个数据元素还需要存储指向第一个邻接点的指针，以便于查找该顶点的边信息。每个顶点对应一条链表，链表中存储的是与这个顶点相连接的其他顶点。乍一看，邻接表是不是有点像散列表？

无向图邻接表

有向图邻接表

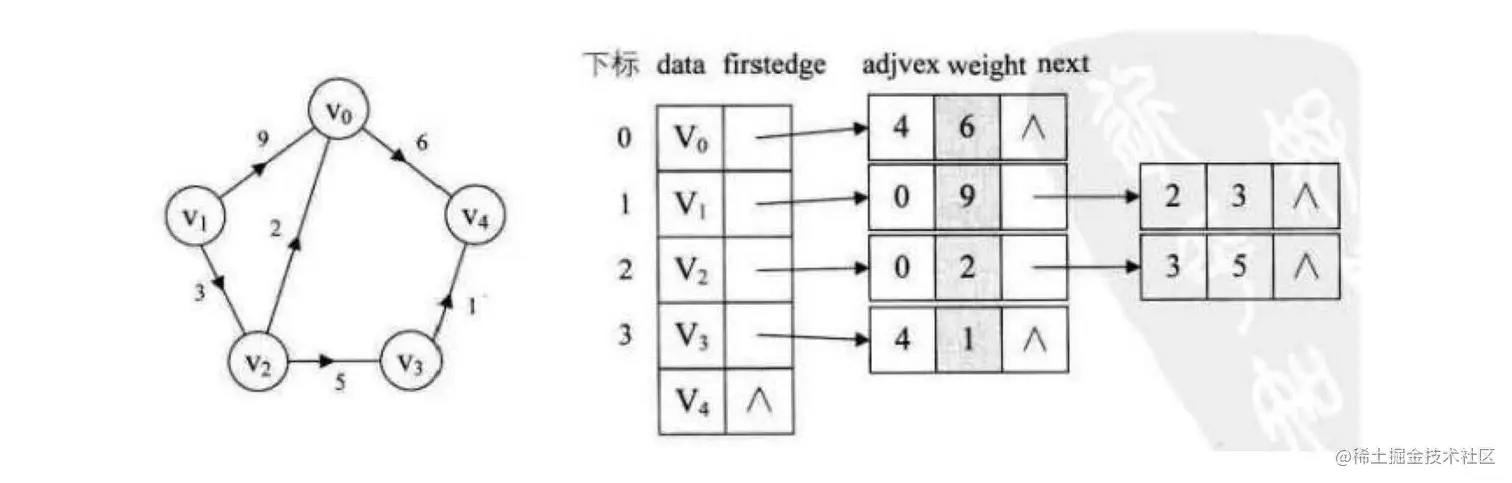

带权有向图邻接表

优缺点

邻接表存储起来比较节省空间，但是使用起来就比较耗时间。

就像图中的例子，如果我们要确定，是否存在一条从顶点2到顶点4的边，那我们就要遍历顶点2对应的那条链表，看链表中是否存在顶点4。而且，我们前面也讲过，链表的存储方式对缓存不友好。所以，比起邻接矩阵的存储方式，在邻接表中查询两个顶点之间的关系就没那么高效了。

图的遍历

广度优先搜索，通俗的理解就是，地毯式层层推进，从起始顶点开始，依次往外遍历。广度优先搜索需要借助队列来实现，遍历得到的路径就是，起始顶点到终止顶点的最短路径。

深度优先搜索用的是回溯思想，非常适合用递归实现。换种说法，深度优先搜索是借助栈来实现的。

在执行效率方面，深度优先和广度优先搜索的时间复杂度都是O(E)，空间复杂度是O(V)。

广度优先搜索

    def bfs(self, s: int, t: int) -> IO[str]:
        """Print out the path from Vertex s to Vertex t
        using bfs.
        """
        if s == t: return

        visited = [False] * self._num_vertices
        visited[s] = True
        q = deque()
        q.append(s)
        prev = [None] * self._num_vertices

        while q:
            v = q.popleft()
            for neighbour in self._adjacency[v]:
                if not visited[neighbour]:
                    prev[neighbour] = v
                    if neighbour == t:
                        print("->".join(self._generate_path(s, t, prev)))
                        return
                    visited[neighbour] = True
                    q.append(neighbour)

    def _generate_path(self, s: int, t: int, prev: List[Optional[int]]) -> Generator[str, None, None]:
        if prev[t] or s != t:
            yield from self._generate_path(s, prev[t], prev)
        yield str(t)

visited是用来记录已经被访问的顶点，用来避免顶点被重复访问。如果顶点 q 被访问，那相应的 visited[q] 会被设置为 true。

queue是一个队列，用来存储已经被访问、但相连的顶点还没有被访问的顶点。因为广度优先搜索是逐层访问的，也就是说，我们只有把第k层的顶点都访问完成之后，才能访问第k+1层的顶点。当我们访问到第k层的顶点的时候，我们需要把第k层的顶点记录下来，稍后才能通过第k层的顶点来找第k+1层的顶点。所以，我们用这个队列来实现记录的功能。

prev用来记录搜索路径。当我们从顶点s开始，广度优先搜索到顶点 t 后，prev 数组中存储的就是搜索的路径。不过，这个路径是反向存储的。prev[w] 存储的是，顶点w是从哪个前驱顶点遍历过来的。比如，我们通过顶点2的邻接表访问到顶点3，那 prev[3] 就等于2。为了正向打印出路径，我们需要递归地来打印，你可以看下 generate_path() 函数的实现方式。

深度优先搜索

    def dfs(self, s: int, t: int) -> IO[str]:
        """Print out a path from Vertex s to Vertex t
        using dfs.
        """
        found = False
        visited = [False] * self._num_vertices
        prev = [None] * self._num_vertices

        def _dfs(from_vertex: int) -> None:
            nonlocal found
            if found: return
            visited[from_vertex] = True
            if from_vertex == t:
                found = True
                return
            for neighbour in self._adjacency[from_vertex]:
                if not visited[neighbour]:
                    prev[neighbour] = from_vertex
                    _dfs(neighbour)

        _dfs(s)
        print("->".join(self._generate_path(s, t, prev)))
