前言

在上一篇文章中，讲了三种不同的垃圾收集算法以及各自的优缺点，也分析了垃圾收集算法中的关键点怎么判断一个对象是无用对象，同时对于各种不同的引用做了不同的分析，那么从这一篇开始讲讲各种不同的垃圾收集器对于垃圾收集算法的实现

垃圾收集器

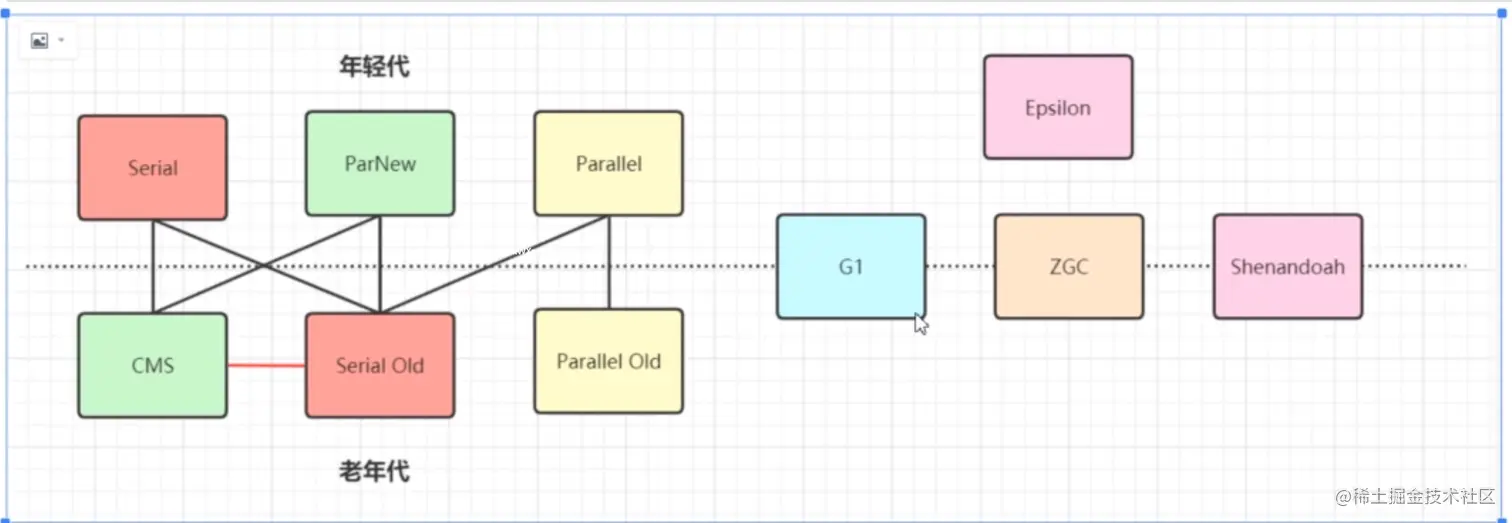

目前市面上有五花八门的垃圾收集器了，大致上有10种左右，如下图所示：

根据作用的区域不同可以这样分：

作用于年轻代的有Serial、ParNew、Parallel
作用于老年代的有CMS、Serial Old、Parallel Old
至于G1和G1后面的垃圾收集器就是混合回收

虽然有那么多种的垃圾回收器，但是直到目前为止，还是没有最好的垃圾收集器出现，更加没有万能的垃圾收集器，要不然也不会出现那么多垃圾收集器了，我们需要做的就是根据具体的场景，选择合适的垃圾收集器，那么就首先来看看老古董 Serial 收集器。

Serial收集器

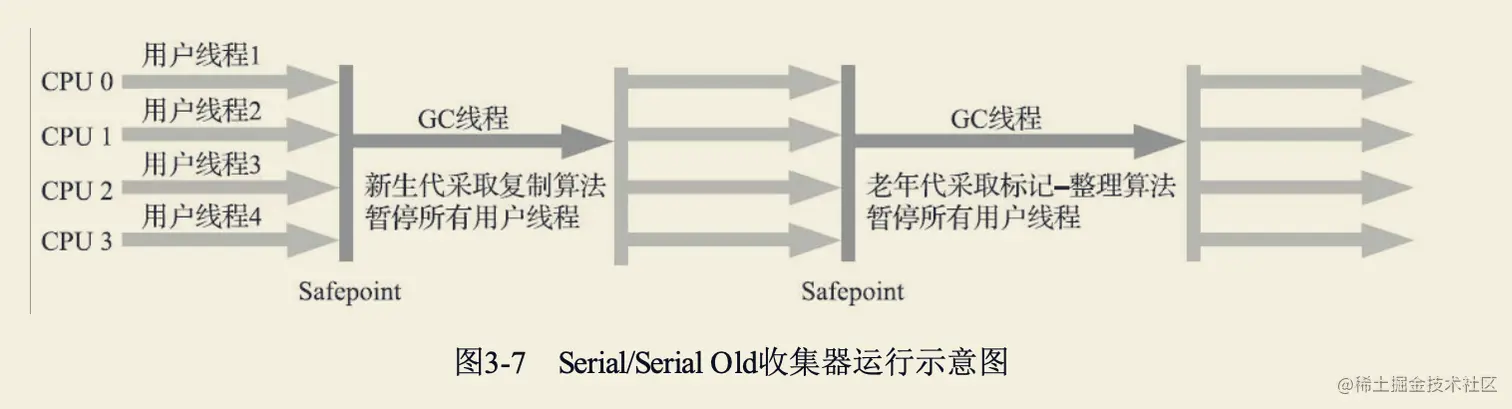

Serial收集器是最基本、历史最悠久的垃圾收集器了，大家从这个名字种就可以看出来，这是一个串行收集器，也就是单线程收集器

Serial Old收集器

Serial Old是Serial收集器的老年代版本，它同样是一个单线程收集器，使用标记-整理算法。它可能有两种用途: 一种是在JDK 5以及之前的版本中与Parallel Scavenge收集器搭配使用，另外一种就是作为CMS收集器发生失败时的后备预案，在并发收集发生Concurrent Mode Failure时使用。

Serial的特点

只会使用一条垃圾收集线程去完成垃圾收集工作
在进行垃圾收集工作的时候必须暂停其他所有的工作线程stop the world，直到它回收结束。
新生代/年轻代采用标记-复制算法，老年代采用标记-整理算法。

Serial的缺点

最大的缺点就是不良的用户体验，由于stop the world机制的存在，在GC线程进行回收这项工作是由虚拟机在后台自动发起和自动完成的，在用户不可知、不可控的情况下把用户的正常工作的线程全部停掉，这对很多应用来说都是不能接受的。

不妨试想一下，要是你的电脑每运行一个小时就会暂停响应五分钟，你会有什么样的心情?

Serial的优点

Serial不只有缺点，它有着优于其他收集器的地方，那就是简单而高效(与其他收集器的单线程相比)，对于内存资源受限的环境，它是所有收集器里额外内存消耗最小的;

对于单核处理器或处理器核心数较少的环境来说，Serial收集器由于没有线程交互的开销，专心做垃圾收集自然可以获得最高的单线程收集效率。

JVM设置参数

-XX:+UseSerialGC(年轻代)
-XX:+UseSerialOldGC(老年代)

ParNew收集器

由于stop the world机制的存在造成不良的用户体验，所以要缩短stop the world的时间，缩短时间最直接的方向就是在GC的时候由单线程改成多线程，所以就来看看它的进化版-ParNew收集器

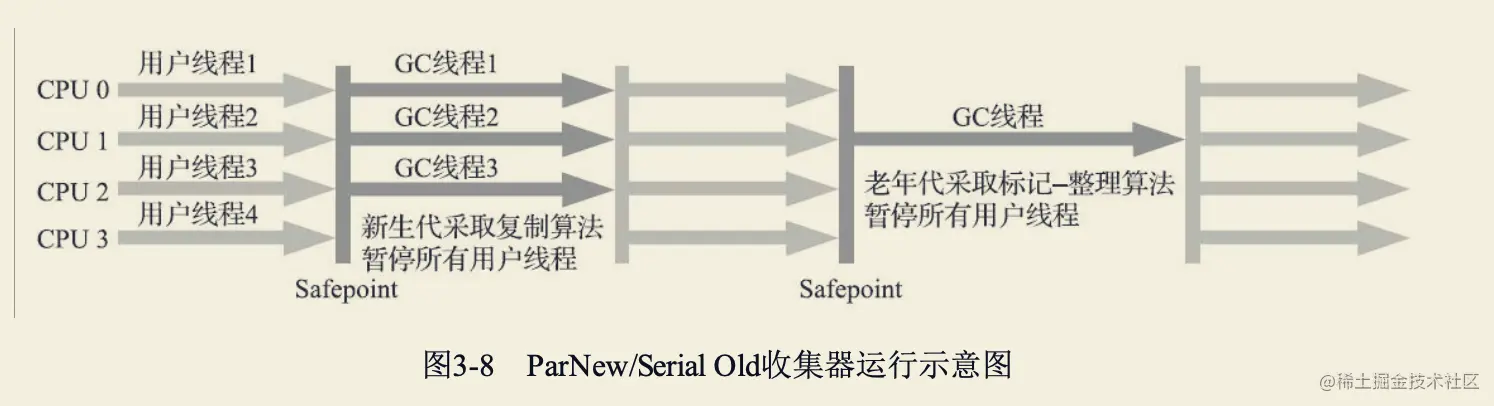

从上面这张图中我们就可以发现，ParNew收集器在新生代采用多线程并行收集去完成垃圾收集工作，但是老年代还是单线程

随着CPU核心数量的增加，ParNew的存在还是很有好处的。它默认开启的收集线程数与处理器核心数量相同，可以使用-XX:ParallelGCThreads参数来限制垃圾收集的线程数。

Parnew收集器的特点

新生代采用多线程并行收集去完成垃圾收集工作
在进行垃圾收集工作的时候必须暂停其他所有的工作线程stop the world，直到它回收结束。
新生代/年轻代采用标记-复制算法，老年代采用标记-整理算法

ParNew收集器除了支持多线程并行收集之外，其他与Serial收集器相比并没有太多创新之处

JVM设置参数

-XX:+UseParNewGC

Parallel Scavenge收集器

Parallel Scavenge的诸多特性从表面上看和ParNew非常相似，但是它的关注点和其他的垃圾收集器不同，它的关注点在于吞吐量(高效的利用CPU)，而CMS等垃圾收集器的关注点更多的是用户线程的停顿时间 (提高用户体验)

Parallel Old收集器

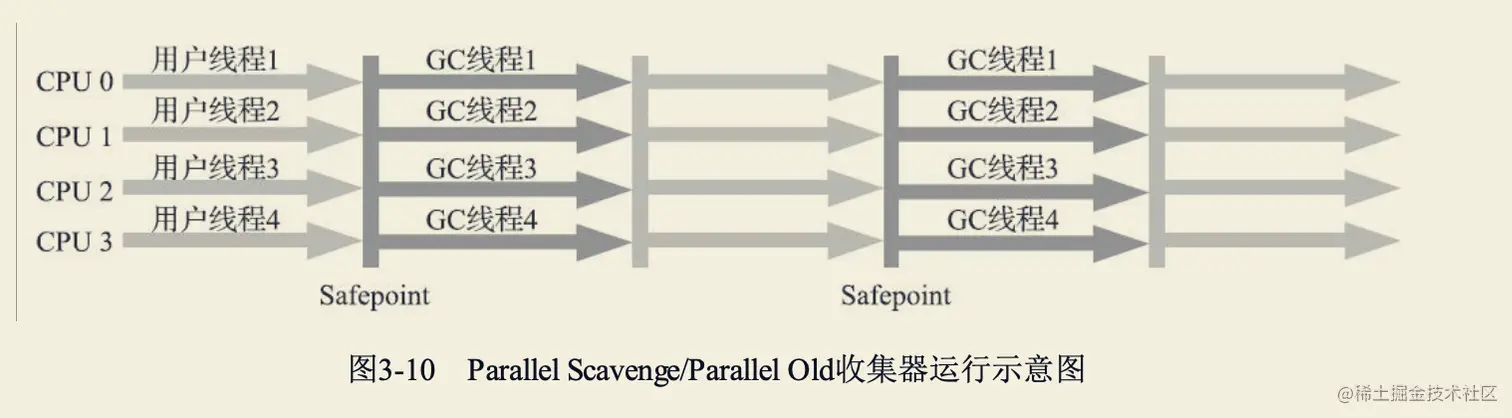

Parallel Old是Parallel Scavenge收集器的老年代版本，支持多线程并发收集，基于标记-整理算法实现。直到Parallel Old收集器出现后，吞吐量优先收集器终于有了合适的搭配组合，在注重吞吐量或者处理器资源较为稀缺的场合，都可以优先考虑Parallel Scavenge+Parallel Old收集器这个组合，JDK 8默认就是用的这种组合

Parallel Scavenge收集器的特点

新生代/年轻代采用标记-复制算法，老年代采用标记-整理算法
控制最大垃圾收集停顿时间的-XX:MaxGCPauseMillis参数
直接设置吞吐量大小:-XX:GCTimeRatio参数
自适应的调节策略：-XX:+UseAdaptiveSizePolicy参数

-XX:MaxGCPauseMillis：允许的值是一个大于0的毫秒数，收集器将尽力保证内存回收花费的时间不超过用户设定值。需要注意的是垃圾收集停顿时间缩短是以牺牲吞吐量和新生代空间为代价换取的，系统减少了STW的时间，意味着导致垃圾收集发生得更频繁，原来10秒收集一次、每次停顿100毫秒，现在变成5秒收集一次、每次停顿70毫秒。停顿时间的确在下降，但吞吐量也降下来了

-XX:GCTimeRat io：允许的值是一个大于0小于100的整数，也就是垃圾收集时间占总时间的比率，相当于吞吐量的倒数。譬如把此参数设置为19，那允许的最大垃圾收集时间就占总时间的5% (即1/(1+19))，默认值为99，即允许最大1%(即1/(1+99))的垃圾收集时间。

-XX:+UseAdaptiveSizePolicy：当设置之后，就不需要指定新生代的大小(-Xmn)、Eden与Survivor区的比例(-XX:SurvivorRatio)、晋升老年代对象大小(-XX:PretenureSizeThreshold)等参数了，虚拟机会根据当前系统的运行情况收集性能监控信息，动态调整这些参数以提供最合适的停顿时间或者最大的吞吐量。

JDK 8 下的Parallel Scavenge收集器

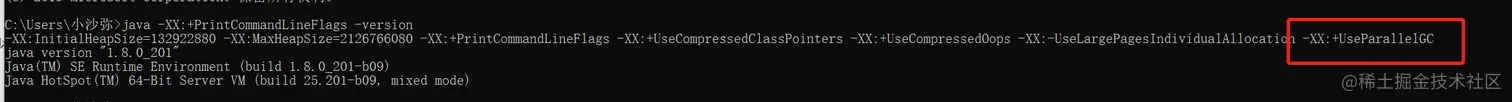

打开终端，输入java -XX:+PrintCommandLineFlags -version后，按回车：

发现使用的是 -XX:+UseParallelGC，但是从JDK7u4开始，就对 -XX:+UseParallelGC默认的老年代收集器进行了改进，改进使得HotSpot VM在选择使用 -XX:+UseParallelGC 时，会默认开启 -XX:+UseParallelOldGC，也就是说默认的老年代收集器是Parallel Old。

JDK8中默认的选择是 -XX:+UseParallelGC，是Parallel Scavenge+Parallel Old组合。

文档出处

1.openjdk对于parallel_gc的设置

2.openjdk对于parallel_gc的优化

JVM设置参数

-XX:+UseParallelGC(年轻代)
-XX:+UseParallelOldGC(老年代)

CMS垃圾收集器

CMS（Concurrent Mark Sweep）收集器是一种以获取最短回收停顿时间为目标的收集器。它非常符合在注重用户体验的应用上使用。它是HotSpot虚拟机第一款真正意义上的并发收集器，它第一次实现了让垃圾收集线程与用户线程(基本上)同时工作。

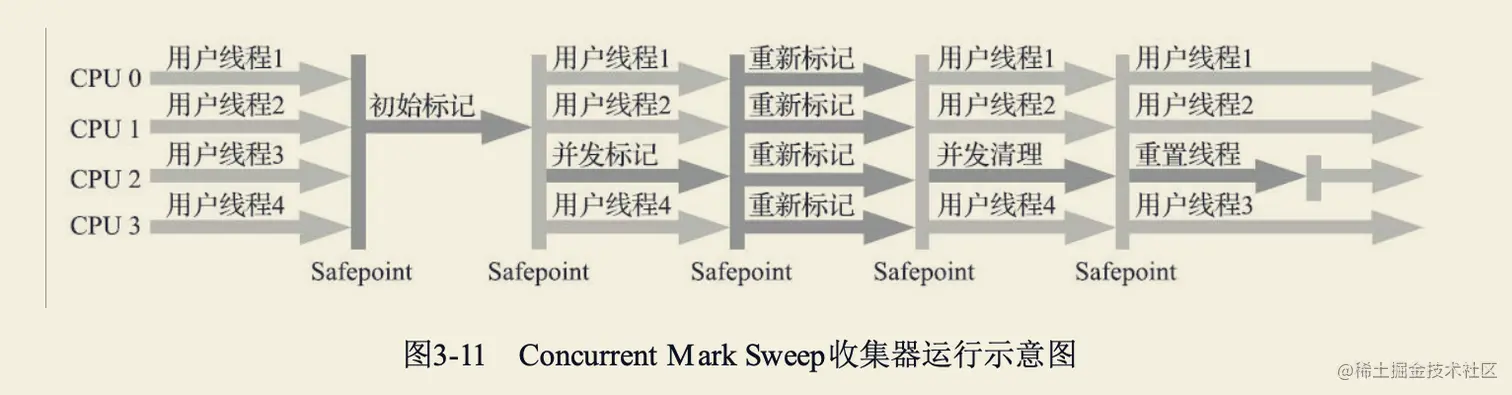

从名字的Mark Sweep可以推断出，它是标记-清除算法的实现，它的运作过程相比于上面的几种垃圾收集器更加复杂，整个过程可以分为以下四个步骤：

初始标记：暂停所有的其他线程stop the world，并记下GC Roots直接引用的对象，速度很快。
并发标记：并发标记阶段就是从GC Roots的直接关联对象开始遍历整个对象链的过程，这个过程很长，但是不需要停顿用户线程，可以与垃圾收集线程一起并发运行。因为用户程序继续执行，可能会有导致已经标记过的对象状态发生变化。
重新标记：重新标记阶段就是为了修正并发标记期间因为用户线程继续运行而导致标记产生变动的那一部分对象的标记记录。这个阶段的停顿时间一般会比初始标记阶段的时间稍长，远远比并发标记阶段时间短。主要用到三色标记里的增量更新算法(见下面详解）做重新标记。
并发清理：开启用户线程，同时GC线程开始对未标记的区域做清扫。这个阶段如果有新增对象会被标记为黑色，不做任何处理关于黑色，见下方三色标记算法详解
并发重置：重置本次GC过程中的标记数据。

流程解析

初始标记中，记录的是GC Roots的直接引用对象，注意是直接引用对象，而不是引用链上的所有对象，比如 User user = new User()，只会记录new出来的user对象，关于user对象依赖的对象是不会记录下来的，同时在初始标记这一步的时候stop the world是非常有必要的，因为如果用户线程一直在执行，不断的会有新的GC Roots产生，那么初始标记就做不完了。
并发标记中，没有执行stop the world，GC线程和用户线程并发执行
重新标记中，进行stop the world机制，但是这一步耗费的时间肯定要比第二步并发标记短的多，因为它不用去找对象引用链，关于它的实现三色标记，会在下方详细的介绍
并发清理中，清除没有打上标记的对象，但是这一步也没有执行stop the world机制，由于GC垃圾收集线程和用户线程并行的执行，所以在这一步执行过程中，有可能会产生新的对象，CMS就会把这些增量的对象直接打标成黑色，这个黑色也是放在待会的三色标记中详细介绍

没有`stop the world`带来的第一个问题

CMS垃圾收集器让这并发标记、并发清理这两步没有执行stop the world机制，特别是在并发标记完成后，由于用户程序的执行，很多对象的状态其实是发生变化的，原本有GC Roots引用的对象，现在没有GC Roots引用了/原本是垃圾对象，后面又复活了，又不是垃圾对象了，对象引用状态的改变，对JVM来说是很不可控的一种行为，同时还会引出第二个问题

没有`stop the world`带来的第二个问题

在并发标记和并发清理阶段，用户线程是还在继续运行的，自然有新的垃圾对象不断产生，但这一部分垃圾对象是出现在标记过程结束以后，CMS无法在当次收集中处理掉它们，只好留待下一次垃圾收集时再清理掉。这一部分垃圾就称为浮动垃圾。

当浮动垃圾过多，又发生了CMS的GC，但上一次GC还没结束，这时候就会出现并发失败（Concurrent Mode Failure)，这时候JVM启动后备预案:临时启用Serial Old收集器来重新进行老年代的垃圾收集，Serial Old收集器执行的时候是会STW的，这样停顿时间就很长了。

所以参数-XX:CMSInitiatingOccupancyFraction设置得太高将会很容易导致大量的并发失败产生，性能反而降低，用户应在生产环境中根据实际应用情况来权衡设置。

既然会产生上述这样的问题，为什么CMS还要这样实现呢？其实这一切其都为了用户体验，因为如果堆内存大，那么一旦发生stop the world，用户停顿的时间是很久的，对用户线程很不友好

Parallel和CMS之间的`相爱相杀`

对比发现，Parallel在GC的时候发生了stop the world，但是CMS把整一个GC收集过程拆分成了五步，目的就是为了减少stop the world的时间，经过经验统计，花费在并发标记找对象引用链路这一步花费的时间，占整个GC时间的80%，所以这一步CMS就不执行stop the world机制，把stop the world拆分进其他两个相对来说耗时没那么长的步骤中，这样从用户的体验来说就是一顿一顿的，而不是直接拉闸，大大的提高了用户体验，特别是在堆内存很大的情况

但有一点很重要： 这并不是说CMS比Parallel收集器要好，既然CMS收集器在GC过程中，还让用户线程和GC收集线程并发执行，那么势必会增加GC收集时间 (CPU资源被用户线程分去)，Parallel收集器由于stop the world机制，GC收集线程能大大占用CPU的时间片，所以Parallel收集器GC时间比CMS收集器GC的时间短，变相的可以说：CMS是牺牲了GC收集时间来获取用户体验

而Parallel收集器的特色也正是由于stop the world，反而大大提高了吞吐量，在堆内存比较小的场景下一般小于4G，反而使用这种收集器比较合适，能尽快清理出堆内存空间，这也是JDK 8 默认使用Parallel收集器的原因之一

所以还是介绍垃圾收集器时的一句话：没有最好的垃圾收集器，更加没有万能的垃圾收集器，我们需要做的就是根据具体的场景，选择合适的垃圾收集器

CMS的优缺点

优点：

并发收集
低停顿

缺点：

对CPU的资源敏感，会和服务器抢资源，也就是说GC的时间会长
无法处理浮动垃圾，就是在并发标记和并发清理阶段产生的垃圾对象，只能等下一次GC来收集
既然它使用的是标记-清除算法，那么就会导致收集结束后，会产生大量的内存随便，不利于后续对象的存储，当然，可以使用 -XX:+UseCMSCompactAtFullCollection可以让JVM在执行完标记-清除后，再做整理。
执行过程中的不确定性，会存在上一次垃圾回收还没执行完，然后垃圾回收又被触发的情况，特别是在耗时相对比较长的并发标记和并发清理阶段，一边回收，一边程序继续执行，也许没执行完又发生了Full GC，也就是concurrent model failure，此时会进入stop the world，用Serial old垃圾收集器来回收

CMS的核心参数设置

启用CMS：-XX:+UseConcMarkSweepGC
设置并发的GC线程数：-XX:ConcGCThreads
FullGC之后做压缩整理，用来减少内存碎片：-XX:+UseCMSCompactAtFullCollection
设置多少次Full GC之后压缩整理一次，默认是0，说明每次FullGC之后都会压缩：-XX:CMSFullGCsBeforeCompaction
当老年代使用达到该比例时会触发Full GC默认是92，注意：这是百分比，这里留8%的空间也正是为了避免上面说的concurrent model failure，如果你的系统大对象比较多，建议把这个参数调小一点：-XX:CMSInitiatingOccupancyFraction
只使用设定的阈值 -XX:CMSInitiatingOccupancyFraction设置，如果不指定，那么JVM仅在第一次使用设定值，后续会自动调整，比如，触发了concurrent model failure，JVM就会把上述的比例值调小，如果不触发concurrent model failure，那么JVM会把这个值调大：-XX:+UseCMSInitiatingOccupancyOnly
在GC前启动一次Minor GC，减少老年代对年轻代的引用，降低标记阶段时的开销，，一般CMS的GC耗时80%都在并发标记阶段在并发标记阶段，很有可能老年代的对象会依赖年轻代的对象，也就是所说的跨代引用，如果并发标记的时候还要去跨代的寻找引用，而且这个放在新生代的对象很有可能是垃圾对象了，那么其实没必要再去标记它，所以在GC之前启动一次Minor GC：-XX:+CMSScavengeBeforeRemark
表示在初始标记的时候多线程执行，缩短STW：-XX:+CMSParallelInitialMarkEnabled
在重新标记的时候多线程执行，缩短STW：-XX:+CMSParallelRemarkEnabled

CMS参数设置实战例子

内存空间设置

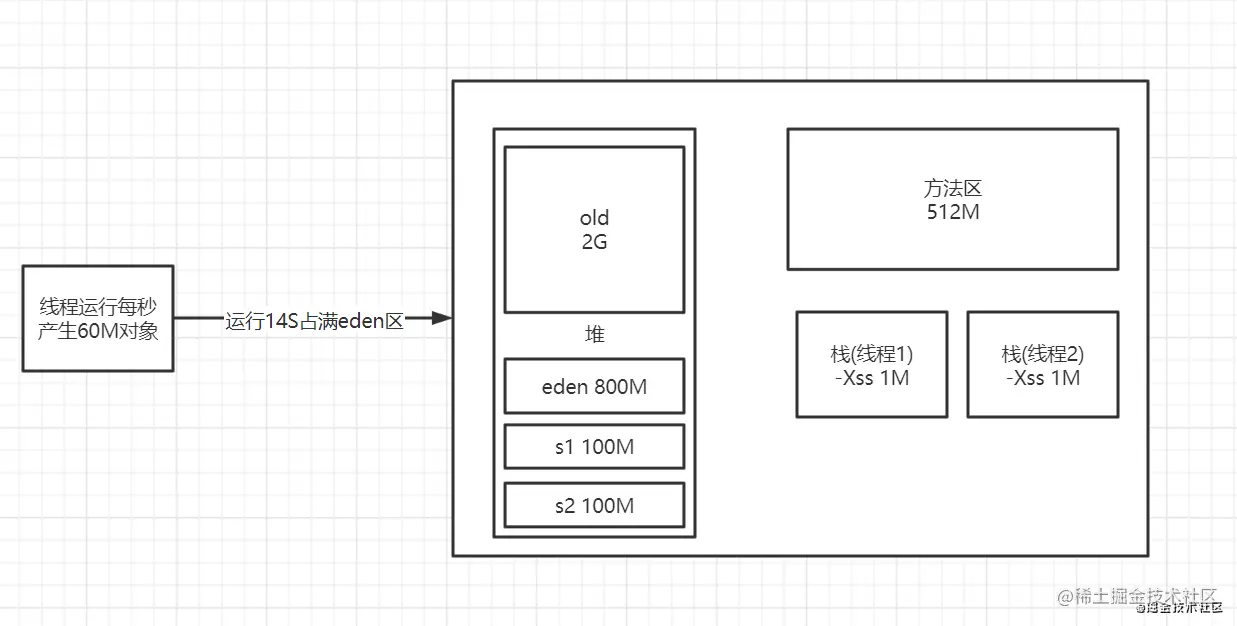

假设现在存在一台8G内存的服务器，一般是分配4G内存给JVM，正常的JVM参数如下：

java -Xms3072M -Xmx3072M -Xss1M -XX:MetaspaceSize=256M -XX:MaxMetaspaceSize=256M -XX:SurvivorRatio = 8

-XX:SurvivorRatio = 8，这个参数就是让我们新生代中eden区和survivor1区和survivor2区的内存大小比例是8：1：1，如果 -XX:SurvivorRatio = 4 就是 4：1：1

运行过程

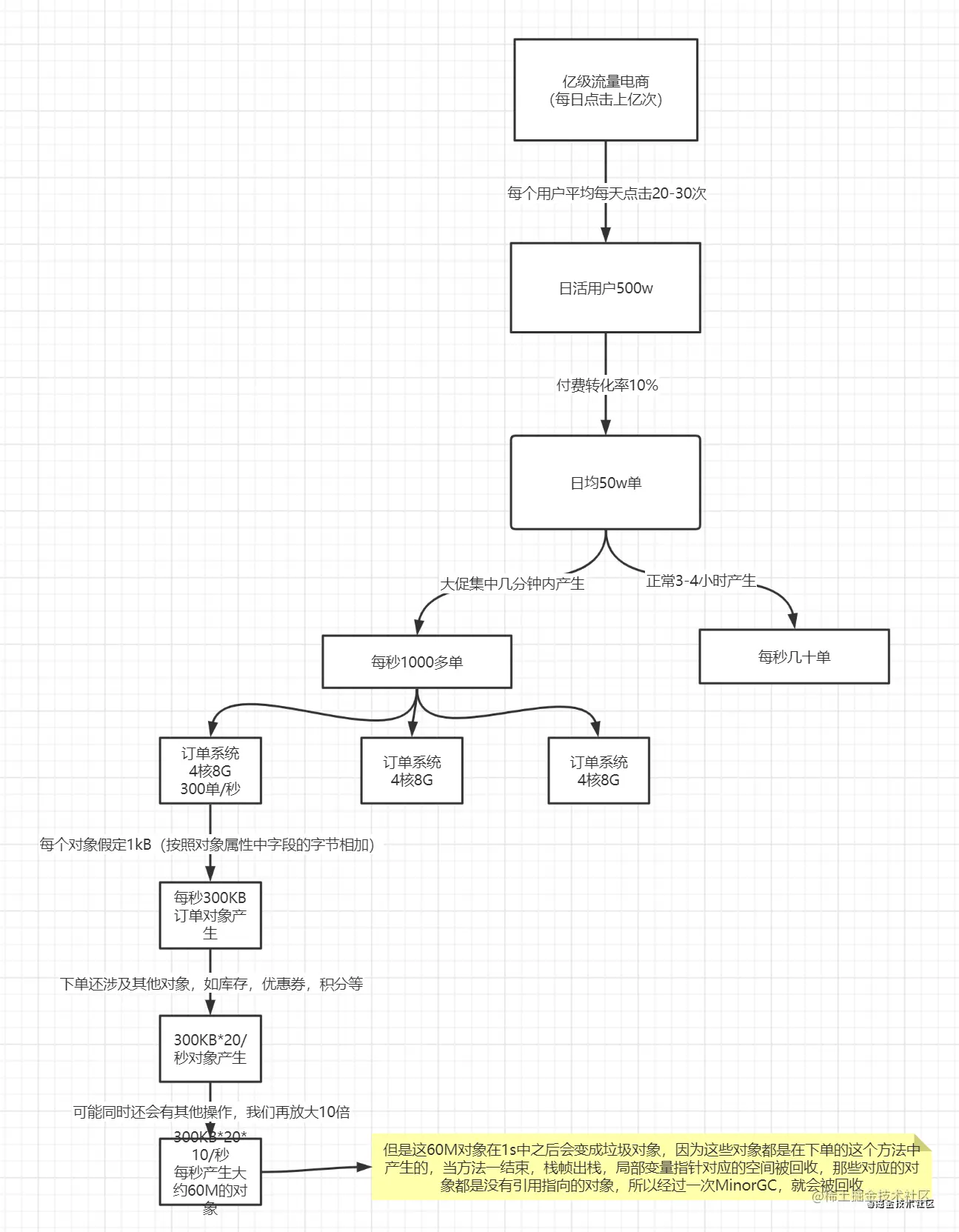

在实际运行的时候，前13秒产生的对象都能放到eden区中，但是在第14秒执行下单程序的时候，JVM发现eden区已经塞满了，所以stw(stop the world)，进行MinorGC
这个时候第14秒产生的对象还没有出栈，所以对象还在堆中无法被回收，所以第14秒中产生的60M对象会尝试放到survivor区，分代年龄设为1，同时，这一批60M对象已经超出了survivor区50%的内存空间，所以survivor区分代年龄大于等于1的对象都会挪到老年代中此时已经Minor GC已经执行完成

根据运行过程可知，由于动态对象年龄判断机制的存在，按照这样分配内存会导致Full GC频繁，所以我们需要更新下我们的JVM参数，增大Survivor区域

java -Xms3072M -Xmx3072M -Xmn2048M Xss1M -XX:MetaspaceSize=256M -XX:MaxMetaspaceSize=256M -XX:SurvivorRatio = 8

这样就降低了因为对象动态年龄判断机制而导致的对象频繁进入老年代的问题，其实很多优化无非是让短期存活的对象尽量都留在survivor区里，不要进入老年代，这样Minor GC的时候，这些对象都会被回收，不会进入到老年代去等待Full GC。

对象动态年龄设置

对于对象年龄应该在多少的时候进入老年代，要根据真实的业务场景做判断，以上面的案例来看：

在本例中，MinorGC的间隔时间是15S左右，大多数的对象在几秒之内就会变成垃圾对象，那么完全可以把动态年龄的值改小，比如改成3，假设大多数对象在5s后变成垃圾对象，那么15/5=3，那么意味着对象要经过3次Minor GC才会进入到老年代，整个的时间也接近1分钟了3次Minor GC的间隔时间+MinorGC的执行时间+移动到老年代花费的时间，如果对象这么长时间还没有被回收，那么完全可以认为这些对象是会存活比较久的对象，可以移动到老年代，而不是一直占据Survivor区域的内存。

大对象设置

对于多大的对象直接进入老年代，这个一般可以结合自己系统看下有没有什么大对象生成，预估下大对象的大小，一般来说设置成1M （经验所得） 差不多了，这些对象一般都是系统初始化分配的缓存对象比如大的缓存List，Map等

最终结果

java -Xms3072M -Xmx3072M -Xmn2048M Xss1M -XX:MetaspaceSize=256M -XX:MaxMetaspaceSize=256M -XX:SurvivorRatio = 8 -XX:MaxTenuringThreshold=3 -XX:PretenureSizeThreshold=1M

CMS参数设置

内存空间分配完了，就到了设置垃圾收集器的参数，对于JDK8 默认的垃圾收集器是 -XX:+UseParallelGC(年轻代)和-XX:+UseParallelOldGC(老年代)，如果内存较大超过4个G，也是经验值，系统停顿时间比较长，能明显的感觉到，我们就可以使用 ParNew + CMS(-XX:+UseParNewGC -XX:+UseConcMarkSweepGC) 来优化

大对象设置

我们可以进入到老年代的对象本身开始进行分析，什么样的对象经过3次MinorGC还没有被回收，无非就是一些缓存对象、Spring容器里的对象，线程池对象等等，这些对象加起来可能还不到100M，根据这种情况下就去分析缓存对象、Spring容器里的对象，线程池对象等等有多大即可

还有一种情况：比如秒杀业务，一瞬间可能超过我们的预期了，每秒可能要处理500-600单，那么每秒生成的对象很有可能超过60M，再加上系统压力激增，一个订单的处理时间可能会被拉长，这些单位时间内产生的对象会变大，所以关于秒杀的场景，很有可能原本预估的60M变成100多M。

设置CMS压缩整理频率

假设每隔5-6分钟出现一次案例中的情况，那么大概1个小时就有可能因为老年代满了触发一次Full GC，Full GC的触发条件还包括了老年代空间分配担保机制，针对秒杀的业务场景，历代Minor GC的均值是很小的，所以几乎不会在Minor GC触发之前由于老年代空间分配担保失败而产生Full GC，半个小时到1个小时发生一次Full GC是完全能接受的，因为秒杀业务可能就持续个10-20分钟，后续可能就是几个小时或者几天执行一次Full GC

关于CMS的碎片整理

因为都是半个小时-1个小时才做一次Full GC，是可以每次执行完就执行一次碎片整理的，但是如果秒杀的时间比较长，我们可以把碎片整理调整到多次Full GC之后，这里就以3次为例了

设置结果

java -Xms3072M -Xmx3072M -Xmn2048M Xss1M -XX:MetaspaceSize=256M -XX:MaxMetaspaceSize=256M -XX:SurvivorRatio = 8 -XX:MaxTenuringThreshold=3 -XX:PretenureSizeThreshold=1M -XX:+UseParNewGC -XX:+UseConcMarkSweepGC -XX:CMSInitiatingOccupancyFraction=92 -XX:+UseCMSCompactAtFullCollection -XX:CMSFullGCsBeforeCompaction=3

支撑低停顿的利器-三色标记

CMS垃圾收集器是以低停顿闻名的，根据CMS的运行过程来看，它的低停顿是在并发标记、并发收集阶段，做成并行，而没有STW，但是这样做也会带来一个问题：

由于用户程序的执行，对象的状态很容易发生变化，原本有GC Roots引用的对象，现在没有GC Roots引用了/原本是垃圾对象，后面又复活了，又不是垃圾对象了，引用状态的改变，对JVM来说是很不可控的一种行为

为了解决这个问题，JVM引入了三色标记这个解决方案

三色标记

在并发标记的过程中，因为标记期间应用线程还在继续跑，对象间的引用很可能发生变化，大致上可以划分成多标和漏标这两种场景

多标: 在并发标记阶段，把一个GC Roots引用链上的对象已经标记了，但是用户线程没有停止，当方法结束的时候，这个对象链上可能都是垃圾对象被称为浮动垃圾，这个就是多标

多标的情况还好，就是多了些浮动垃圾，最多就等到下次GC的时候，这些垃圾对象还是会被回收的。另外：针对并发标记开始后产生的新对象，通常做法是全部标记成黑色，本轮不会清除。这部分对象期间也可能变成垃圾对象，这也算浮动垃圾的一部分

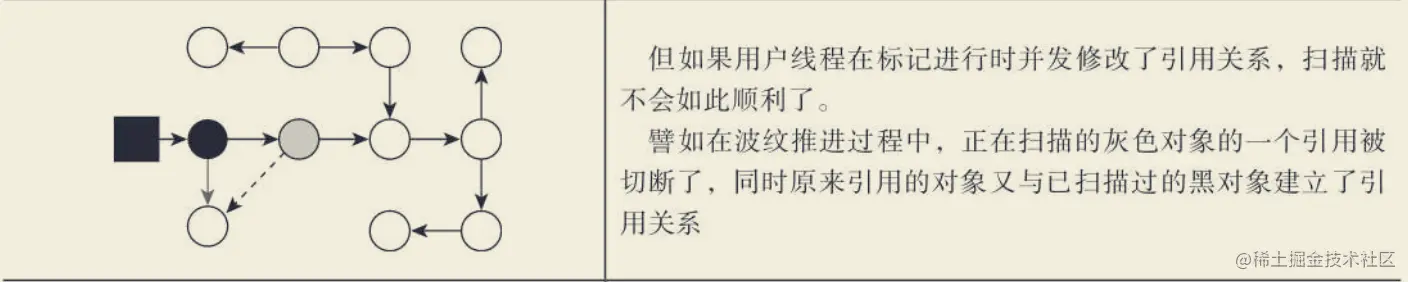

漏标在并发标记阶段，原先已经被扫描过的对象重新有了新的引用，导致无法被扫描

JVM引入三色标记算法来解决这个问题，它通过可达性分析算法找出GC Roots引用的对象链，按照是否访问过这个条件标记成以下三种颜色：

黑色: 表示对象已经被垃圾收集器访问过，且这个对象的所有引用都已经扫描过。黑色的对象代表已经扫描，它是安全存活的，如果有其他对象引用指向了这个对象，那么无需重新扫描一遍。黑色对象不可能直接（不经过灰色对象）指向某个白色对象
灰色: 表示对象已经被垃圾收集器访问过，但这个对象上至少存在一个引用还没有被扫描过
白色: 表示对象尚未被垃圾收集器访问过。显然在可达性分析刚刚开始的阶段，所有的对象都是白色的，如果在分析结束的阶段，仍然是白色的对象，即代表不可达。

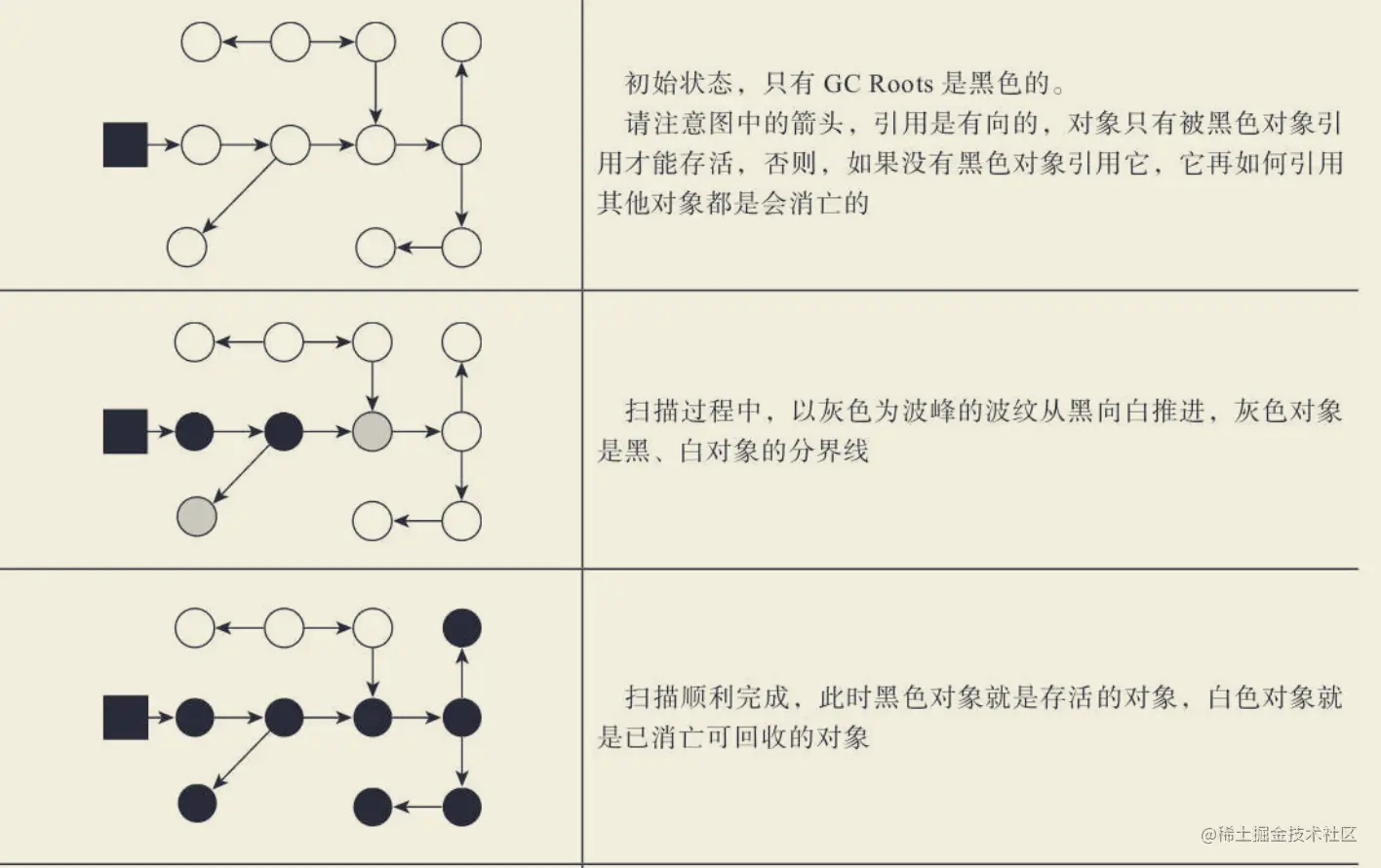

三色标记过程

流程图如上图所示，结合一个例子再来详细看下这个三色标记:

package jvm;

public class ThreeColorRemark {
    public static void main(String[] args) {
        Test_A testA = new Test_A();
        // 开始做并发标记
        // 读
        Test_D testD = testA.testB.testD;
        // 写
        testA.testB.testD = null;
        // 写
        testA.testD = testD;
    }
}

class Test_A {
    Test_B testB = new Test_B();
    Test_D testD = null;
}
class Test_B {
    Test_C testC = new Test_C();
    Test_D testD = new Test_D();
}
class Test_C {
}
class Test_D {
}

首先开始初始标记，因为是GC Roots的引用，所以testA直接标记成黑色
进入并发标记阶段，根据可达性分析算法找对象的引用链，在扫描testB的时候，发现他依赖了testC对象和testD对象，这时候我们开始去扫描testC对象，发现它存在并且没有依赖，所以我们把testC对象标记成黑色
这时候我们还没有开始扫描testD对象，所以它还是白色，同时由于testB对象已经被垃圾收集器访问过，但它依赖的testD对象还没有被访问过，所以把testB对象标记成灰色
并发收集的时候，如果对象还是被标记成白色，说明它是垃圾对象，可以被回收

三色标记如何解决漏标场景

由于在并发标记阶段，用户线程没有停止，导致对象状态发生变化，其中就有漏标的场景，举个例子，在上面的main方法中有这么几行代码：

// 开始做并发标记
// 读
Test_D testD = testA.testB.testD;
// 写
testA.testB.testD = null;
// 写
testA.testD = testD;

testA对象在初始化的时候，成员变量testD是null，初始标记阶段，把testA对象标记成黑色。在程序运行的过程中，我们把testB对象中依赖的testD引用置为null，把testA对象中的testD引用设置为原先testB对象中的testD引用指向的对象，也就是下图的过程

但是testA对象已经标记过了，也就是说无法被再次扫描，那么它依赖的testD指向的对象就无法被标记到，同时它也不是GC Roots指向的对象，所以就出现了漏标的场景，等并发标记结束的时候，testD必然还是白色，被判定成是垃圾对象，但是testD对象不是一个垃圾对象，所以就出现了严重的垃圾回收BUG

解决办法

Wilson于1994年在理论上证明了，当且仅当以下两个条件同时满足时，会产生漏标的问题，即原本应该是黑色的对象被误标为白色:

插入一条或多条从黑色对象到白色对象的新引用，案例中就是把testA对象中的testD引用设置为原先testB对象中的testD引用指向的对象
删除全部从灰色对象到该白色对象的直接或间接引用，案例中就是把testB对象中依赖的testD引用置为null

漏标会导致被引用的对象当成是垃圾对象被误删除，大体上有两种解决方案：

增量更新Incremental Update
原始快照Snapshot At The Begining, STAB

增量更新针对的是新增，原始快照针对的是删除

增量更新： 当黑色对象插入新的指向白色对象的引用关系的时候，就将这个新插入的引用记录下来，等并发标记结束之后，等到重新标记阶段，会stop the world再将这些记录过的引用关系中的黑色对象为根，重新扫描一次

原始快照： 当灰色对象要删除指向白色对象的引用关系时，就将这个要删除的引用关系记录下来，在并发标记结束之后，等到重新标记阶段，会stop the world再讲这些记录过的引用关系中的灰色对象为根，重新扫描一次，这样就能扫描到白色对象，将这些白色对象标记成黑色对象，目的就是让这种对象在本次GC中存货下来，等待下一轮GC的时候重新扫描，这个对象也有可能是浮动垃圾

无论是插入和删除，JVM的记录操作都是通过写屏障实现的，STAB是写前屏障，增量更新是写后屏障，举个伪代码的例子：

写屏障`注意:这是伪代码`

假设给某个对象的成员变量赋值时底层代码长这样

void field_store(oop* field, oop new_value) {
   // 赋值操作
   *field = new_value;
}

写屏障就是在赋值的操作前后，增加一些处理，和AOP类似

void field_store(oop* field, oop new_value) {
   // 赋值之前操作
   pre_write((oop*)field);
   // 赋值操作
   *field = new_value;
   // 赋值之后操作
   after_write(new_value);
}

写屏障实现SATB

当对象testB的成员变量发生变化，比如引用消失testA.testB.testD = null，可以利用写屏障，将testB对象原来的引用testD记录下来

void pre_write(oop* field) {
   // 获取旧值
   oop old_value = (oop*) field;
   // 将旧值记录下来
   remark_set.add(old_value);
}

写屏障实现增量更新

当对象testA的成员变量发生变化，比如引用新增testA.testD = testD，可以利用写屏障，将A对象新的成员变量testD对象记录下来

void after_write(oop new_value) {
   // 将新值记录下来
   remark_map.add(new_value);
}

三色标记算法的总结

现代追踪式可达性算法的垃圾收集器，几乎都借鉴了三色标记的算法，尽管实现方式可能不同，比如：白色/黑色集合一般都不会出现，但是有其他体现颜色的地方，灰色集合可以通过栈、队列等方式体现，遍历方式可以是广度/深度遍历等

对于读写屏障，以Java HotSpot VM为例，其在并发标记时漏标的处理：

CMS: 写屏障+增量更新
G1，Shenandoah：写屏障+SATB
ZGC：读屏障

读写屏障还有其他功能，比如写屏障可以用于记录跨代/区引用的变化，读屏障可以用于支持移动对象的并发执行等等，功能之外，还有性能的考虑，每款垃圾回收器都有自己的想法。

本文总结

好啦，以上就是这篇文章的全部内容，围绕着各种垃圾收集器展开的，重点分析了CMS，在下一篇文章分析的G1、ZGC都是在CMS的基础上演变而来的，所以我们得把CMS的机制弄明白，才能去看之后的G1和ZGC，在这篇文章中，我们也经历了下面的几个步骤

第一阶段：介绍了各种垃圾收集器以及它们的特点和优缺点
第二阶段：把CMS单独拎出来详细的介绍机制和参数调优配置
第三阶段：聊聊支撑CMS低停顿的三色标记算法

其实还有很重要的两个垃圾收集器没有去讲，就是G1、ZGC，一方面是公司用的还是JDK 8，另一方面也有篇幅的关系，如果放在这里的话，信息量一下子就太大了，所以我打算放在下篇文章中，去分析G1和ZGC，可以期待一下呦！！！

絮叨

最后，如果感到文章有哪里困惑的，请第一时间留下评论，如果各位看官觉得小沙弥我有点东西的话求点赞👍 求关注❤️ 求分享👥 对我来说真的非常有用！！！如果想获取海量Java资源好用的idea插件、简历模板、设计模式、多线程、架构、编程风格、中间件......，可以关注微信公众号Java百科全书，最后的最后，感谢各位看官的支持！！！
