从零开始学Dubbo-进阶篇-Consumer组件Directory、Router、Cluster、Invoker、LoadBalance详解

前言

捞一下之前的文章：

从零开始学Dubbo-进阶篇-服务注册与消费源码剖析

从零开始学Dubbo-基础篇-Dubbo的架构设计

从零开始学Dubbo-基础篇-路由使用场景和服务降级

正文

上篇讲了provider注册流程：通过proxyFactory生成invoker对象然后再通过protocol生成exporter对象并注册；以及consumer引入流程：通过createProxy方法，protocol的refer方法以及其中的Directory、cluster生成invoker然后转为proxy代理对象。

本章将对Dierctory等对象做具体分析

Directory

首先查看Directory接口，主要就是两个方法，可知获取invoker集合就是list方法

public interface Directory<T> extends Node {

    /**
     * 获取serviceType
     */
    Class<T> getInterface();

    /**
     * 获取invoker集合
     */
    List<Invoker<T>> list(Invocation invocation) throws RpcException;

}

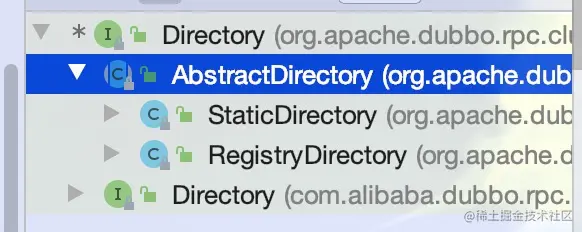

查看一下继承结构，一个抽象类和两个子类实现，这是模板方法设计模式的体现

进入到AbstractDirectory类,看list方法，调用的是doList方法，而这个doList方法是一个抽象方法，所以此处逝去走子类方法。

public abstract class AbstractDirectory<T> implements Directory<T> {
    @Override
    public List<Invoker<T>> list(Invocation invocation) throws RpcException {
        if (destroyed) {
            throw new RpcException("Directory already destroyed .url: " + getUrl());
        }
        return doList(invocation);
    }
    protected abstract List<Invoker<T>> doList(Invocation invocation) throws RpcException;
}

AbstractDirectory有两个子类实现，静态的就不用看了，直接看RegistryDirectory类doList方法。

@Override
public List<Invoker<T>> doList(Invocation invocation) {
    if (forbidden) {
        // 1.没有生产者 2.生产者不可达 抛异常
       ...
    }

    if (multiGroup) {
        return this.invokers == null ? Collections.emptyList() : this.invokers;
    }

    List<Invoker<T>> invokers = null;
    try {
        // 交给路由chain去处理并且获取所有的invokers.
        invokers = routerChain.route(getConsumerUrl(), invocation);
    } catch (Throwable t) {
        logger.error("Failed to execute router: " + getUrl() + ", cause: " + t.getMessage(), t);
    }
    ...
    return invokers == null ? Collections.emptyList() : invokers;
}

到这里Directory的任务就结束了，接下来就看routerChain.route方法了。

Router

首先进入到routerChain.route方法中

public List<Invoker<T>> route(URL url, Invocation invocation) {
    //所有invokers
    List<Invoker<T>> finalInvokers = invokers;
    //有路由规则走路由 需要经过所有的路由
    for (Router router : routers) {
        finalInvokers = router.route(finalInvokers, url, invocation);
    }
    //返回结果
    return finalInvokers;
}

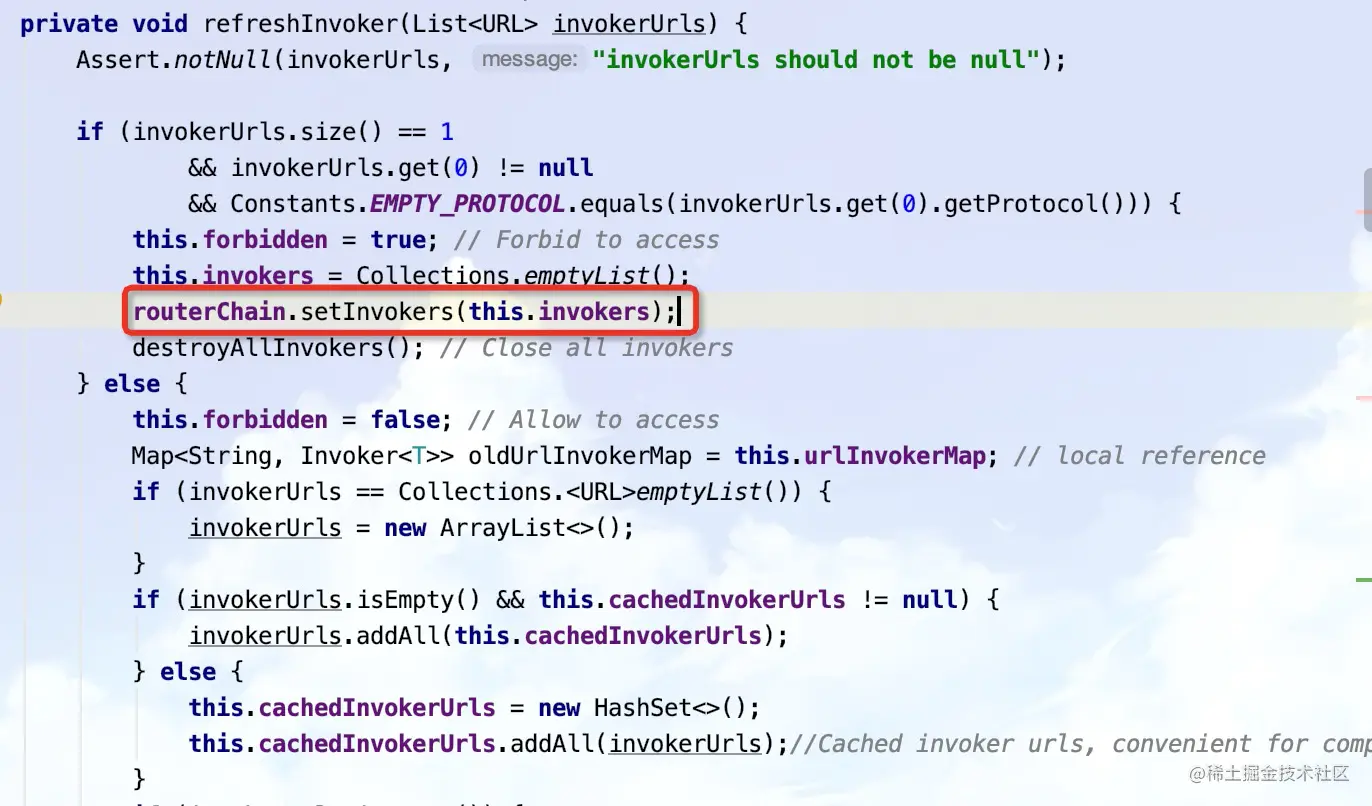

invokers属性是在ResgitryDirectory.refreshInvoker方法时赋值

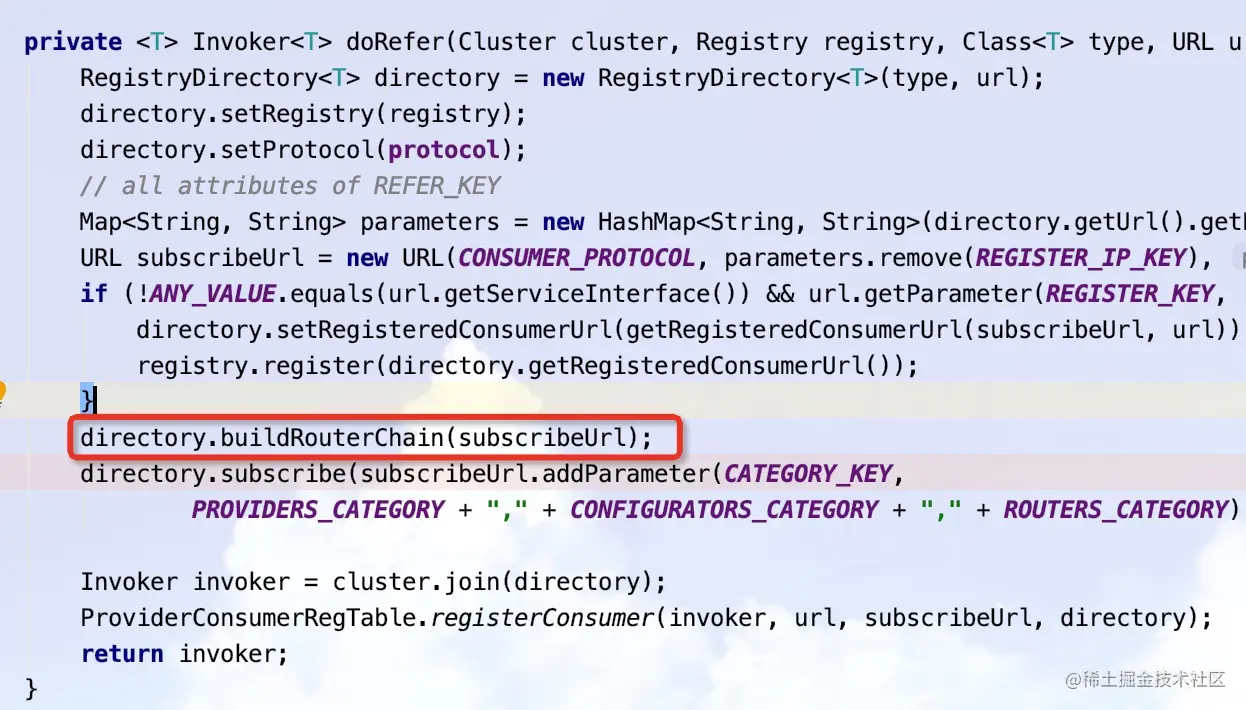

routers属性是在RegistryProtocol.doRefer方法时赋值

此处routerChain.route方法内调用了Router.route方法。先看一下Router接口

public interface Router extends Comparable<Router> {

    int DEFAULT_PRIORITY = Integer.MAX_VALUE;
    ...
    /**
     * 过滤当前路由规则，只返回符合条件的
     *
     * @param invokers   invoker list
     * @param url        refer url
     * @param invocation invocation
     * @return routed invokers
     * @throws RpcException
     */
    <T> List<Invoker<T>> route(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException;
    ...
}

然后看一下Router的继承体系，熟悉的模板方法，先是一个抽象类，然后具体方法子类实现

这边主要通过ConditionRouter讲解一下，在看方法前有两个属性要注意一下

whenCondition和thenCondition

//是否满足判断条件
protected Map<String, MatchPair> whenCondition;
//满足判断条件后 如何选择invokers
protected Map<String, MatchPair> thenCondition;

MatchPair

其中有个MatchPaire对象，查看一下

protected static final class MatchPair {
    //满足的条件
    final Set<String> matches = new HashSet<String>();
    //不满足的条件
    final Set<String> mismatches = new HashSet<String>();
}

进入conditionRouter.route方法

@Override
public <T> List<Invoker<T>> route(List<Invoker<T>> invokers, URL url, Invocation invocation)
        throws RpcException {
    //是否启用
    if (!enabled) {
        return invokers;
    }
    //invokers为空，则不用判断
    if (CollectionUtils.isEmpty(invokers)) {
        return invokers;
    }
    try {
        //是否符合条件
        if (!matchWhen(url, invocation)) {
            return invokers;
        }
        List<Invoker<T>> result = new ArrayList<Invoker<T>>();
        if (thenCondition == null) {
            logger.warn("The current consumer in the service blacklist. consumer: " + NetUtils.getLocalHost() + ", service: " + url.getServiceKey());
            return result;
        }
        //判断invoker的url是否符合条件
        for (Invoker<T> invoker : invokers) {
            if (matchThen(invoker.getUrl(), url)) {
                result.add(invoker);
            }
        }
        //不为空返回
        if (!result.isEmpty()) {
            return result;
        } else if (force) {
            //为空，但必须走这段逻辑，则记录日志
            logger.warn("The route result is empty and force execute. consumer: " + NetUtils.getLocalHost() + ", service: " + url.getServiceKey() + ", router: " + url.getParameterAndDecoded(Constants.RULE_KEY));
            return result;
        }
    } catch (Throwable t) {
        logger.error("Failed to execute condition router rule: " + getUrl() + ", invokers: " + invokers + ", cause: " + t.getMessage(), t);
    }
    返回结果
    return invokers;
}

接下来看一下判断方法

matchThen和matchWhen

boolean matchWhen(URL url, Invocation invocation) {
        //如果无条件，或者符合条件则返回
        return CollectionUtils.isEmptyMap(whenCondition) || matchCondition(whenCondition, url, null, invocation);
    }

    private boolean matchThen(URL url, URL param) {
        //如果条件不为空 并且符合条件才返回
        return CollectionUtils.isNotEmptyMap(thenCondition) && matchCondition(thenCondition, url, param, null);
    }

具体的路由规则如何实现的，感兴趣的话可以去看一下ConditionRouter.init()方法

Cluster

在consumer引入服务时，我们有一个步骤就是将RegisterDirectory转为Invoker的，当时是调用了Cluster.Join方法，现在看一下Cluster具体做了什么。

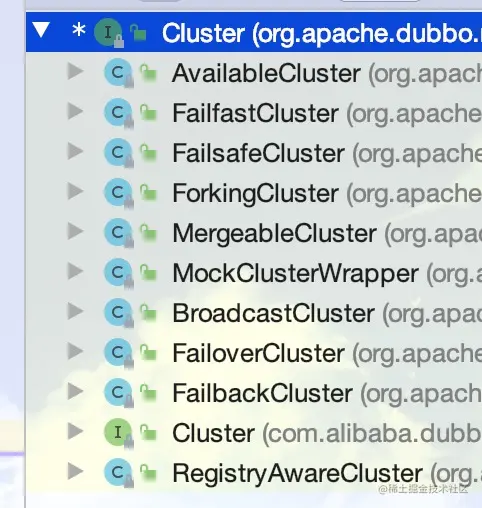

首先查看Cluster接口,是一个Spi扩展类，默认使用FailoverCluster，

集群容错

这是dubbo的集群容错，每个类都有不同的策略

@SPI(FailoverCluster.NAME)
public interface Cluster {

    /**
     * 合并directory的invokers成为一个新的invoker
     *
     * @param <T>
     * @param directory
     * @return cluster invoker
     * @throws RpcException
     */
    @Adaptive
    <T> Invoker<T> join(Directory<T> directory) throws RpcException;

}

进入默认实现查看join方法,此处逻辑很简单，就是构建了一个新对象FailoverClusterInvoker

public class FailoverCluster implements Cluster {
    public final static String NAME = "failover";
    @Override
    public <T> Invoker<T> join(Directory<T> directory) throws RpcException {
        return new FailoverClusterInvoker<T>(directory);
    }
}

Invoker （Cluster）

首先查看一下invoker接口，只有一个重点方法invoke，也就是执行。

public interface Invoker<T> extends Node {

    /**
     * 获取service接口
     *
     * @return service interface.
     */
    Class<T> getInterface();

    /**
     * 执行方法
     *
     * @param invocation
     * @return result
     * @throws RpcException
     */
    Result invoke(Invocation invocation) throws RpcException;

}

查看一下继承结构,又是一个模板方法结构。

AbstractClusterInvoker

首先看父类的invoke方法

@Override
public Result invoke(final Invocation invocation) throws RpcException {
    //是否被销毁关闭
    checkWhetherDestroyed();

    // 拷贝当前RPCContext中的附加信息到当前的invocation中
    Map<String, String> contextAttachments = RpcContext.getContext().getAttachments();
    if (contextAttachments != null && contextAttachments.size() != 0) {
        ((RpcInvocation) invocation).addAttachments(contextAttachments);
    }
    //所有已经经过路由的invoker
    List<Invoker<T>> invokers = list(invocation);
    //初始化负载均衡
    LoadBalance loadbalance = initLoadBalance(invokers, invocation);
    //用于适配异步请求使用
    RpcUtils.attachInvocationIdIfAsync(getUrl(), invocation);
    //抽象方法，调用子类
    return doInvoke(invocation, invokers, loadbalance);
}

子类FailoverClusterInvoker

查看子类FailoverClusterInvoker.doInvoke方法

public Result doInvoke(Invocation invocation, final List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
    //检查invoker，如果没有抛出异常
    List<Invoker<T>> copyInvokers = invokers;
    checkInvokers(copyInvokers, invocation);
    //获取方法名，获取方法最大重试次数
    String methodName = RpcUtils.getMethodName(invocation);
    int len = getUrl().getMethodParameter(methodName, Constants.RETRIES_KEY, Constants.DEFAULT_RETRIES) + 1;
    if (len <= 0) {
        len = 1;
    }
    // retry loop.
    RpcException le = null; // last exception.
    List<Invoker<T>> invoked = new ArrayList<Invoker<T>>(copyInvokers.size());
    Set<String> providers = new HashSet<String>(len);
    //可重试多少次
    for (int i = 0; i < len; i++) {
        //Reselect before retry to avoid a change of candidate `invokers`.
        //NOTE: if `invokers` changed, then `invoked` also lose accuracy.
        if (i > 0) {
            //检查是否关闭
            checkWhetherDestroyed();
            //重新获取列表
            copyInvokers = list(invocation);
            //检查是否有invoker
            checkInvokers(copyInvokers, invocation);
        }
        //负载均衡
        Invoker<T> invoker = select(loadbalance, invocation, copyInvokers, invoked);
        //加入已请求列表
        invoked.add(invoker);
        RpcContext.getContext().setInvokers((List) invoked);
        try {
            //执行
            Result result = invoker.invoke(invocation);
            if (le != null && logger.isWarnEnabled()) {
                ...
            }
            return result;
        } catch (RpcException e) {
            if (e.isBiz()) { // biz exception.
                throw e;
            }
            le = e;
        } catch (Throwable e) {
            le = new RpcException(e.getMessage(), e);
        } finally {
            providers.add(invoker.getUrl().getAddress());
        }
    }
    ...
}

LoadBalance

刚刚上述Invoker.invoke方法中有一个selet方法，这个方法就是对负载均衡的使用，现在我们对负载均衡进行解读。

首先看AbstractClusterInvoker.invoke中的初始化负载均衡器方法initLoadBalance

protected LoadBalance initLoadBalance(List<Invoker<T>> invokers, Invocation invocation) {
    //判断是否有invokers，如果有就用invoker配置的 没有就用默认的
    if (CollectionUtils.isNotEmpty(invokers)) {
        return ExtensionLoader.getExtensionLoader(LoadBalance.class).getExtension(invokers.get(0).getUrl()
                .getMethodParameter(RpcUtils.getMethodName(invocation), Constants.LOADBALANCE_KEY, Constants.DEFAULT_LOADBALANCE));
    } else {
        return ExtensionLoader.getExtensionLoader(LoadBalance.class).getExtension(Constants.DEFAULT_LOADBALANCE);
    }
}

看一下LoadBalance接口使用了spi，且默认是随机负载均衡

@SPI(RandomLoadBalance.NAME)
public interface LoadBalance {

    /**
     * 从集合中找出一个invoker
     *
     * @param invokers   invokers.
     * @param url        refer url
     * @param invocation invocation.
     * @return selected invoker.
     */
    @Adaptive("loadbalance")
    <T> Invoker<T> select(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException;
}

看一下继承体系，嗯。。又是一个模板方法

AbstractLoadBalance

所以我们直接先看父类的select方法,逻辑很简单，就是判断为空直接返回，只有一个直接返回第一个，以及调用子类doSelect方法

@Override
    public <T> Invoker<T> select(List<Invoker<T>> invokers, URL url, Invocation invocation) {
        if (CollectionUtils.isEmpty(invokers)) {
            return null;
        }
        if (invokers.size() == 1) {
            return invokers.get(0);
        }
        return doSelect(invokers, url, invocation);
    }

子类RandomLoadBalance

这边拿默认RandomLoadBalance来讲解,这个方法主要是用到了一个比较出名的算法-轮盘赌算法。

 @Override
    protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {
        // invokers的数量
        int length = invokers.size();
        // 是否是相同的权重
        boolean sameWeight = true;
        // 记录所有权重
        int[] weights = new int[length];
        // 第一个invoker的权重
        int firstWeight = getWeight(invokers.get(0), invocation);
        weights[0] = firstWeight;
        // 计算总权重，并将权重全部放入表中
        int totalWeight = firstWeight;
        for (int i = 1; i < length; i++) {
            int weight = getWeight(invokers.get(i), invocation);
            // 记录表中
            weights[i] = weight;
            // 求和
            totalWeight += weight;
            //如果权重不同则标记
            if (sameWeight && weight != firstWeight) {
                sameWeight = false;
            }
        }
        if (totalWeight > 0 && !sameWeight) {
            // 如果权重不同 通过总权重来分配
            int offset = ThreadLocalRandom.current().nextInt(totalWeight);
            // 循环减少每个invoker的权重，如果小于0 则选中invoker
            for (int i = 0; i < length; i++) {
                offset -= weights[i];
                if (offset < 0) {
                    return invokers.get(i);
                }
            }
        }
        //权重相同随机选择一个
        return invokers.get(ThreadLocalRandom.current().nextInt(length));
    }

什么是轮盘赌算法

打个比方，现在有A B C三种奖。A的概率是20 B的概率是30 C的概率是50； 将这三个数字放在一个圆圈，或者一条直线上，一条直线上比较好理解。

如图所示

• 1.随机数是19的时候
  • 第一次19-20<0 所以是A
• 2.随机数是30的时候
  • 第一次30-20>0
  • 第二次10-30<0 所以是B
• 3.随机数是60的时候
  • 第一次60-20>0
  • 第二次40-30>0
  • 第三次10-50<0 所以是C

这样就是轮盘赌算法
