从输入URL到浏览器显示页面发生了什么

洋仔
670 阅读14分钟

1、输入网址

当你开始输入网址比如www.cnblogs.com时游览器就可以在书签或者历史记录里面去搜索相关的网址推荐给你。

2、游览器查找域名的IP地址

导航的第一步是通过访问的域名找出其IP地址。DNS查找过程如下：

  • 浏览器缓存 – 浏览器会缓存DNS记录一段时间。 有趣的是，操作系统没有告诉浏览器储存DNS记录的时间，这样不同浏览器会储存个自固定的一个时间（2分钟到30分钟不等）。

  • 系统缓存 – 如果在浏览器缓存里没有找到需要的记录，浏览器会做一个系统调用（windows里是gethostbyname）。这样便可获得系统缓存中的记录。

  • 路由器缓存 – 接着，前面的查询请求发向路由器，它一般会有自己的DNS缓存。

  • ISP DNS 缓存 – 接下来要check的就是ISP缓存DNS的服务器。在这一般都能找到相应的缓存记录。

  • 递归搜索 – 你的ISP的DNS服务器从跟域名服务器开始进行递归搜索，从.com顶级域名服务器到Facebook的域名服务器。一般DNS服务器的缓存中会有.com域名服务器中的域名，所以到顶级服务器的匹配过程不是那么必要了。

① 请求发起后，游览器首先会解析这个域名，首先它会查看本地硬盘的 hosts 文件，看看其中有没有和这个域名对应的规则，如果有的话就直接使用 hosts 文件里面的 ip 地址。

② 如果在本地的 hosts 文件没有能够找到对应的 ip 地址，浏览器会发出一个 DNS请求到本地DNS(域名分布系统)服务器 。本地DNS服务器一般都是你的网络接入服务器商提供，比如中国电信，中国移动。

③查询你输入的网址的DNS请求到达本地DNS服务器之后，本地DNS服务器会首先查询它的缓存记录，如果缓存中有此条记录，就可以直接返回结果，此过程是递归的方式进行查询。如果没有，本地DNS服务器还要向DNS根服务器进行查询

④根DNS服务器没有记录具体的域名和IP地址的对应关系，而是告诉本地DNS服务器，你可以到域服务器上去继续查询，并给出域服务器的地址。这种过程是迭代的过程

⑤本地DNS服务器继续向域服务器发出请求，在这个例子中，请求的对象是.com域服务器。.com域服务器收到请求之后，也不会直接返回域名和IP地址的对应关系，而是告诉本地DNS服务器，你的域名的解析服务器的地址

⑥最后，本地DNS服务器向域名的解析服务器发出请求，这时就能收到一个域名和IP地址对应关系，本地DNS服务器不仅要把IP地址返回给用户电脑，还要把这个对应关系保存在缓存中，以备下次别的用户查询时，可以直接返回结果，加快网络访问。

相关问题：

什么是DNS劫持？

DNS劫持（Domain Name System，域名劫持），是指在劫持的网络范围内拦截域名解析的请求，分析请求的域名，把审查范围以外的请求放行，返回假的IP地址或者什么都不做使请求失去响应，其效果就是对特定的网络不能访问或访问的是假网址。简单来说，就是你输入的是知乎的网址，但是却跳转到了百度的页面。

通信过程

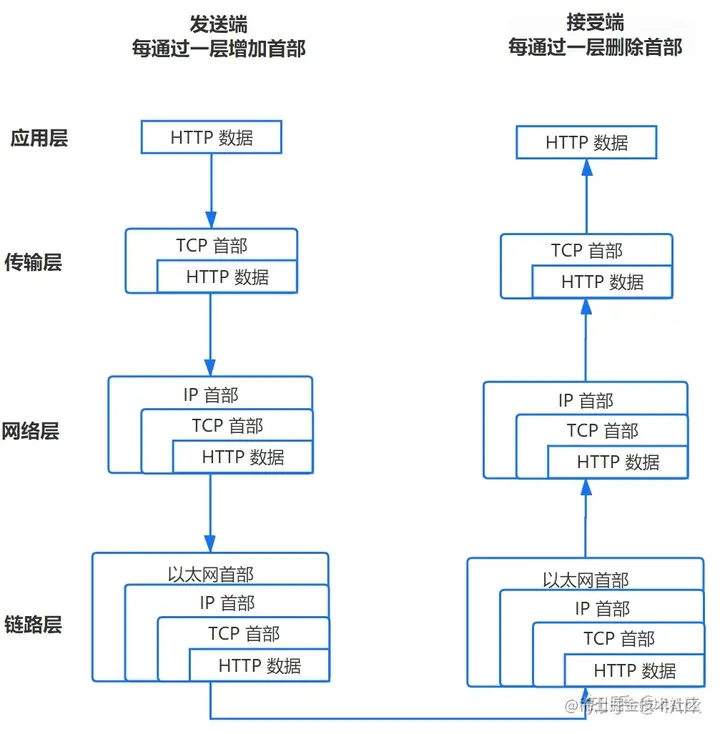

TCP/IP 分为四层，在发送数据时，每层都要对数据进行封装：

1. 应用层：发送 HTTP 请求

在前面的步骤我们已经得到服务器的 IP 地址，浏览器会开始构造一个 HTTP 报文，其中包括：

  • 请求报头（Request Header）：请求方法、目标地址、遵循的协议等等
  • 请求主体（其他参数）

其中需要注意的点：

  • 浏览器只能发送 GET、POST 方法，而打开网页使用的是 GET 方法

2. 传输层：TCP 传输报文

传输层会发起一条到达服务器的 TCP 连接，为了方便传输，会对数据进行分割（以报文段为单位），并标记编号，方便服务器接受时能够准确地还原报文信息。

在建立连接前，会先进行 TCP 三次握手。

关于 TCP/IP 三次握手，网上已经有很多段子和图片生动地描述了。
相关知识点：

  1. SYN 泛洪攻击

3. 网络层：IP协议查询Mac地址

将数据段打包，并加入源及目标的IP地址，并且负责寻找传输路线。

判断目标地址是否与当前地址处于同一网络中，是的话直接根据 Mac 地址发送，否则使用路由表查找下一跳地址，以及使用 ARP 协议查询它的 Mac 地址。

注意：在 OSI 参考模型中 ARP 协议位于链路层，但在 TCP/IP 中，它位于网络层。

4. 链路层：以太网协议

以太网协议

根据以太网协议将数据分为以“帧”为单位的数据包，每一帧分为两个部分：

  • 标头：数据包的发送者、接受者、数据类型
  • 数据：数据包具体内容

Mac 地址

以太网规定了连入网络的所有设备都必须具备“网卡”接口，数据包都是从一块网卡传递到另一块网卡，网卡的地址就是 Mac 地址。每一个 Mac 地址都是独一无二的，具备了一对一的能力。

广播

发送数据的方法很原始，直接把数据通过 ARP 协议，向本网络的所有机器发送，接收方根据标头信息与自身 Mac 地址比较，一致就接受，否则丢弃。

注意：接收方回应是单播。

相关知识点：

  1. ARP 攻击

服务器接受请求

接受过程就是把以上步骤逆转过来，参见上图。

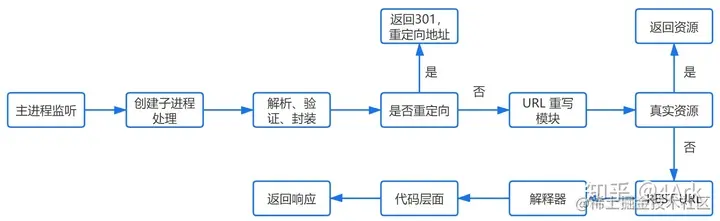

大致流程

HTTPD

最常见的 HTTPD 有 Linux 上常用的 Apache 和 Nginx，以及 Windows 上的 IIS。

它会监听得到的请求，然后开启一个子进程去处理这个请求。

处理请求

接受 TCP 报文后，会对连接进行处理，对HTTP协议进行解析（请求方法、域名、路径等），并且进行一些验证：

  • 验证是否配置虚拟主机
  • 验证虚拟主机是否接受此方法
  • 验证该用户可以使用该方法（根据 IP 地址、身份信息等）

重定向

假如服务器配置了 HTTP 重定向，就会返回一个 301永久重定向响应，浏览器就会根据响应，重新发送 HTTP 请求（重新执行上面的过程）。

URL 重写

然后会查看 URL 重写规则，如果请求的文件是真实存在的，比如图片、html、css、js文件等，则会直接把这个文件返回。

否则服务器会按照规则把请求重写到 一个 REST 风格的 URL 上。

然后根据动态语言的脚本，来决定调用什么类型的动态文件解释器来处理这个请求。

以 PHP 语言的 MVC 框架举例，它首先会初始化一些环境的参数，根据 URL 由上到下地去匹配路由，然后让路由所定义的方法去处理请求。

五、浏览器接受响应

浏览器接收到来自服务器的响应资源后，会对资源进行分析。

首先查看 Response header，根据不同状态码做不同的事（比如上面提到的重定向）。

如果响应资源进行了压缩（比如 gzip），还需要进行解压。

然后，对响应资源做缓存。

接下来，根据响应资源里的 MIME 类型去解析响应内容（比如 HTML、Image各有不同的解析方式）。

3、建立TCP链接

在拿到域名对应的IP地址后，会以随机端口（1024~~65535）向WEB服务器程序80端口发起TCP的连接请求，这个连接请求进入到内核的TCP/IP协议栈（用于识别该连接请求，解封包，一层一层的剥开），还有可能要经过Netfilter防火墙（属于内核的模块）的过滤，最终到达WEB程序，最终建立了TCP/IP的连接，对于客户端与服务器的TCP链接，必然要说的就是『三次握手』。

客户端发送一个带有SYN标志的数据包给服务端，服务端收到后，回传一个带有SYN/ACK标志的数据包以示传达确认信息，最后客户端再回传一个带ACK标志的数据包，代表握手结束，连接成功。

通俗化之后就是：

客户端：老弟我要跟你链接

服务端：好的，同意了

客户端：好嘞

4、浏览器向WEB服务器发起Http请求

建立TCP连接之后，发起HTTP请求，请求一般分为三部分

请求方法URI协议/版本

请求头(Request Header)

请求正文

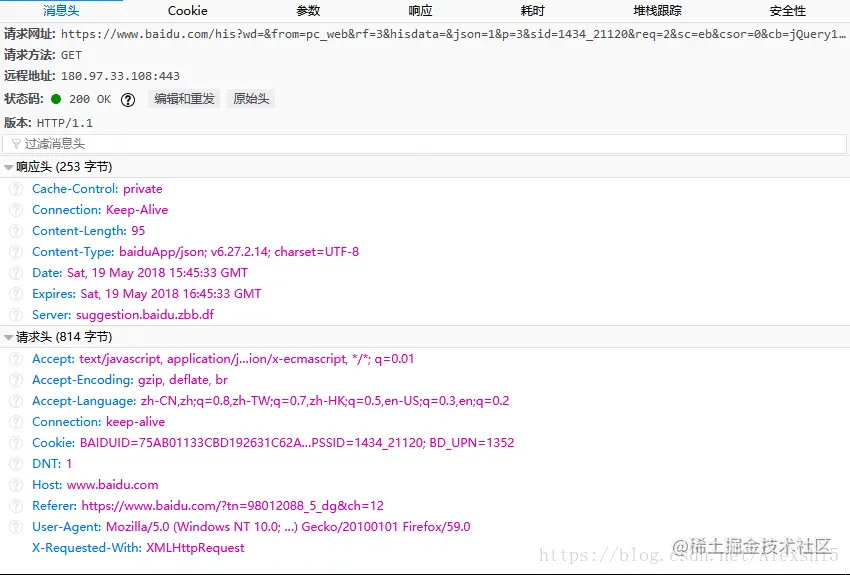

下面是一个完整的请求

5、服务器端处理

服务器端收到请求后的由web服务器（准确说应该是http服务器）处理请求，诸如Apache、Ngnix、IIS等。web服务器解析用户请求，知道了需要调度哪些资源文件，再通过相应的这些资源文件处理用户请求和参数，并调用数据库信息，最后将结果通过web服务器返回给浏览器客户端。

6、关闭TCP链接

为了避免服务器与客户端双方的资源占用和损耗，当双方没有请求或响应传递时，任意一方都可以发起关闭请求。与创建TCP连接的3次握手类似，关闭TCP连接，需要4次握手。

可以通俗化：

客户端：老弟，我这边没数据要传了，咱们关闭链接吧

服务端：好的，接收到了，我看看我这边还有没有要传的

服务端：我这边也没有了，关闭吧

客户端：好嘞

三次握手&四次挥手之后

当网络进程接收到的响应报文状态码，进行相应的操作。例如状态码为 200 OK 时，会解析响应报文中的 Content-Type 首部字段，例如我们这个过程 Content-Type 会出现 application/javascript、text/css、text/html，即对应 Javascript 文件、CSS 文件、HTML 文件。

7、游览器解析资源

对于获取到的HTML、CSS、JS、图片等等资源。

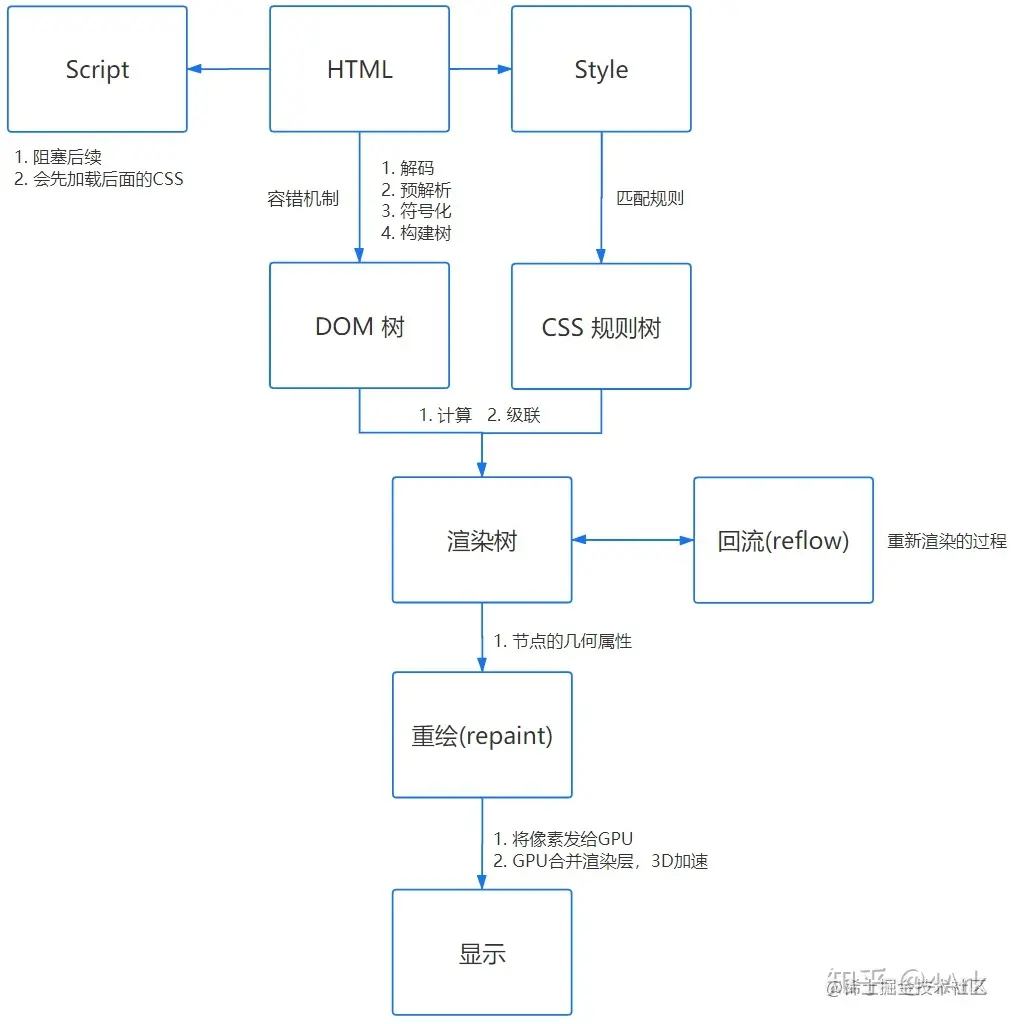

浏览器通过解析HTML，生成DOM树，解析CSS，生成CSS规则树，然后通过DOM树和CSS规则树生成渲染树。渲染树与DOM树不同，渲染树中并没有head、display为none等不必显示的节点。

在解析CSS的同时，可以继续加载解析HTML，但在解析执行JS脚本时，会停止解析后续HTML，这就会出现阻塞问题，关于JS阻塞相关问题，这里不过多阐述,后面会单独开篇讲解。

8、游览器布局渲染

大家都知道页面渲染的过程也是面试中单独会考的点，并且时常会由这个点延申出另一个问题，即如何避免回流和重绘。

渲染过程，是整个从理器输入 URL 到页面渲染过程的最后一步。而页面渲染的过程可以分为 9 个步骤：

  • 解析 HTML 生成 DOM 树
  • 解析 CSS 生成 CSSOM
  • 加载或执行 JavaScript
  • 生成渲染树（Render Tree）
  • 布局
  • 分层
  • 生成绘制列表
  • 光栅化
  • 显示

2.5.1 构建 DOM 树
由于网络进程传输给渲染进程的是 HTML 字符串，所以，渲染进程需要将 HTML 字符串转化成 DOM 树。

需要注意的是这个 DOM 树不同于 Chrome-devtool 中 Element 选项卡的 DOM 树，它是存在内存中的，用于提供 JavaScript 对 DOM 的操作。

构建 CSSOM

构建 CSSOM 的过程，即通过解析 CSS 文件、style 标签、行内 style 等，生成 CSSOM。而这个过程会做这几件事：

  • 规范 CSS，即将 color: blue 转化成 color: rgb() 形式，可以理解成类似 ES6 转 ES5 的过程

  • 计算元素样式，例如 CSS 样式会继承父级的样式，如 font-size、color 之类的。

CSS Object Model 是一组允许用 JavaScript 操纵 CSS 的 API。详细 API 讲解可以看 MDN

加载 JavaScript

通常情况下，在构建 DOM 树或 CSSOM 的同时，如果也要加载 JavaScript，则会造成前者的构建的暂停。当然，我们可以通过 defer 或 sync 来实现异步加载 JavaScript。虽然 defer 和 sync 都可以实现异步加载 JavaScript，但是前者是在加载后，等待 CSSOM 和 DOM 树构建完后才执行 JavaScript，而后者是在异步加载完马上执行，即使用 sync 的方式仍然会造成阻塞。
而 JavaScript 执行的过程，即编译和运行 JavaScript 的过程。由于 JavaScript 是解释型的语言。所以这个过程会是这样的：

  • 针对每句代码进行分行处理，即 Token 化
  • 根据 Token，生成 AST（Abstract Sytanx Tree) 抽象语法树和创建上下文
  • 解释器解析和执行 AST，生成字节码。
  • 编译器针对需要反复执行的代码，生成对应的机器码，提高运行效率

生成渲染树（Render Tree）

在有了 DOM 树和 CSSOM 之后，需要将两者结合生成渲染树 Render Tree，并且这个过程会去除掉那些 display: node 的节点。此时，渲染树就具备元素和元素的样式信息。

布局

根据 Render Tree 渲染树，对树中每个节点进行计算，确定每个节点在页面中的宽度、高度和位置。

需要注意的是，第一次确定节点的大小和位置的过程称为布局，而第二次才被称为回流

分层

由于层叠上下文的存在，渲染引擎会为具备层叠上下文的元素创建对应的图层，而诸多图层的叠加就形成了我们看到的一些页面效果。例如，一些 3D 的效果、动画就是基于图层而形成的。

值得一提的是，对于内容溢出存在滚轮的情况也会进行分层

生成绘制列表

对于存在图层的页面部分，需要进行有序的绘制，而对于这个过程，渲染引擎会将一个个图层的绘制拆分成绘制指令，并按照图层绘制顺序形成一个绘制列表。

光栅化

有了绘制列表后，渲染引擎中的合成线程会根据当前视口的大小将图层进行分块处理，然后合成线程会对视口附近的图块生成位图，即光栅化。而渲染进程也维护了一个栅格化的线程池，专门用于将图块转为位图。
栅格化的过程通常会使用 GPU 加速，例如使用 wil-change、opacity，就会通过 GPU 加速

显示

当所有的图块都经过栅格化处理后，渲染引擎中的合成线程会生成绘制图块的指令，提交给浏览器进程。然后浏览器进程将页面绘制到内存中。最后将内存绘制结果显示在用户界面上。

而这个整个从生成绘制列表、光栅化、显示的过程，就是我们常说的重绘的过程

结语
整个浏览器输入 URL 到页面渲染的过程涉及到的知识点非常广，如 Chrome 多进程的架构、HTTP 通信过程、浏览器解析 JavaScript 过程、浏览器绘制页面过程以及一些计算机的基础知识等等，并且，这整个过程的分析其实和 Chrome-devtools 密切相关。
